Индивидуальное проектирование электросети

Пуск в эксплуатацию

Монтаж электропроводки в частном доме — далеко не финальная часть электрификации. После исполнения технических условия и завершения работ специалисты составляют акт допуска электросети в эксплуатацию и визируют его у надзорных органов (инспектор Госэнергонадзора).

ведет каждый проект до полного завершения и выдает полный комплект документов:

• Договоры на оказание услуг (при необходимости – договора субподряда);
• Согласованный проект электроснабжения;
• Протоколы испытаний (составленные и завизированные сертифицированной лабораторией);
• Акты выполненных работ;
• Договор на электроснабжение;
• Акт допуска электроустановки (завизированный инспектором).

Мы полностью контролируем весь процесс работы – прокладка электропроводки в доме не потребует вашего постоянного присутствия.

Пошаговое руководство по монтажу электропроводки

Общие сведения по монтажу наружной и скрытой разводки

При монтаже электропроводки в доме обязательно должно быть выполнено следующее условие: в общий элетрощиток должен быть подведен кабель питания. В самом электрощитке должны находиться группы автоматических выключателей и устройство защитного отключения (этот вид работ лучше доверить электрику.

Так как работа при высоком напряжении крайне опасна, а также есть шанс нарваться на штраф). От электрощитка проводка проходит в жилые и нежилые помещения.

Справка. Изначально к автоматам подводятся три фазы, 0 и заземление. Далее к розеткам и выключателем подводятся фаза, ноль и заземление. Три фазы нужны для того, чтобы распределить нагрузку.

Замечание. Для санузла и кухни следует протянуть линию отдельно.

Каждая линия делится на две группы проводов, одна тянется к розеткам, другая – к источникам.

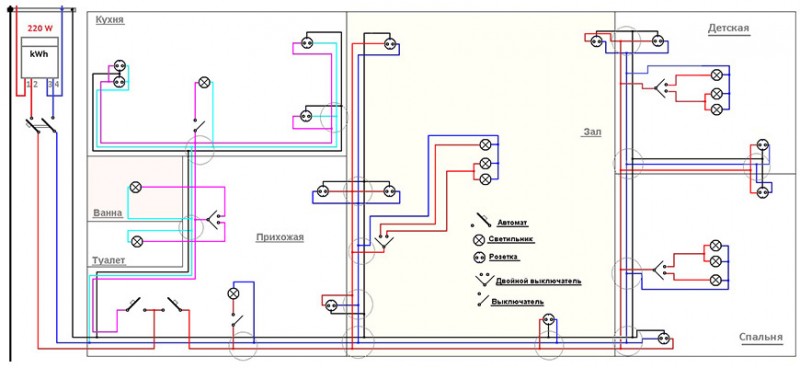

Схема электропроводки в доме

Монтаж скрытой электропроводки

Нужно выбрать правильный размер сечения кабеля.

Замечание. Для выбора нужного сечения следует:

• Выяснить максимальную мощность в электросети;
• Рассчитать потребляемую мощность всех электроприборов, которые находятся или будут находиться в доме.

Пример: Если проводка в помещении сделана проводом 3х1,5, то максимальная мощность всех приборов, которые используются в данном месте не должна превышать 4кВт.

Замечание. Следует помнить, что в местах соединения кабеля между собой потребуется дополнительно 11-16 см длины!

По схеме проделываем штробы (щели) под провода с помощью молотка и болгарки с алмазным диском:

1. Начинаем вести провод от автоматов к розеткам и выключателям. Глубина штроб приблизительно 2-3 см, ширина-2-2,5 см.
2. С помощью перфоратора и круговой пилы вырезаем отверстия под розетки и выключатели:
   • Нарезаем провода на нужные длины и делаем сечение;
   • Укладываем провода в штробы;

Подготавливаем строительную смесь. Сухую смесь развести с водой до получения однородной массы и нанести на стену шпателем, после высыхания следует убрать все неровности с помощью терки из пенопласта.

Пример разметки электропроводки в квартире

Монтаж наружной проводки

Монтаж наружной электропроводки производится только при невозможности сделать скрытую проводку.

Процесс выполнения данного вида работы практически ничем не отличается от предыдущего, за исключением того, что провода укладываются не в штробы, а в пластиковый кабельный канал.

Несколько обязательных правил при монтаже открытой проводки:

• Кабель прокладывается только под прямым углом;
• Провода не должны пересекаться;
• Расположение кабеля от дверных косяков и оконных рам- не менее 10 см;

Установка розеток и выключателей

Расположение элементов:

• Выключатели располагаем слева от дверного проема на высоте 80-90 см от пола;
• Розетки следует расположить на высоте 30 см от пола;
• Подводить проводку к розеткам следует снизу, к выключателям – сверху.

Основные действия:

• Соединяем провода там, где находятся места ввода, вывода коробок, выключателей, розеток. Это можно сделать с помощью опрессовывания или сварки.
• Если производится открытый монтаж, тогда следует использовать подрозетники из материалов, не проводящих ток. Крепить их нужно с помощью шурупов, клея и саморезов.Замечание. Для выключателей существует правило: их устанавливают в разрыв фазного провода.
• Монтируем установочные коробки в углубления стены, в них устанавливаем розетки и выключатели.Замечание. Для того, чтобы сделать углубления применяют специальные насадки для разных материалов стены, которые устанавливаются на перфоратор. Они бывают разные по размеру. Следует подбирать подходящие именно для ваших С. Установочные коробки (распределительные) нужны для того чтобы разветвить провод (один конец пойдет к розетке или выключателю, другой дальше).
• Фиксируем надёжно распределительную коробку.
• Устанавливаем сами розетки. Вставляем провода в клеммы и тщательно их фиксируем.
• Вставляем розетку в установочную коробку и зажимаем винтами при помощи монтажной пластины. Поверх стены устанавливается накладная розетка.
• Далее по принципу установки розеток, делаем выключатели.

Как защититься от обрыва нуля?

Самая лучшая защита от обрыва нуля в трехфазной сети – это реле напряжения, о котором я писал на блоге не раз. Вот две мои основные статьи – Про реле напряжения Барьер и реле напряжения ЕвроАвтоматика ФиФ.

Из-за своей основной функции это реле называют также Реле обрыва нуля.

Другой вариант – применение стабилизатора напряжения. В нем обязательно должна быть защита от пониженного и повышенного (до 380В) входного напряжения. А при невозможности стабилизировать напряжение он должен отключать квартиру, но оставаться исправным.

Лучший вариант для защиты от обрыва нуля и вообще при нестабильном напряжении – использовать реле напряжения, а вслед за ним – стабилизатор.

Как вариант дополнительной защиты при обрыве нуля может помочь УЗО (или диф.автомат). Только не так всё просто, подробности – в видео:

Общие правила подключения к электросети

Вслед за монтажом электропроводки устанавливают автоматы, УЗО и электроприборы. Чтобы ввести в эксплуатацию электрооснащение частного дома, приглашается специалист из энергонадзора, уполномоченный провести приемо-сдаточные испытания.

После проверки безопасности проведенного электромонтажа выдается «Акт допуска на подключение», разрешающий дальнейшее использование оснащения. На основании этого документа энергоснабжающая организация заключает договор с владельцем дома и подключает жилище к опоре.

Наглядно про подключение электропроводки на видео:

Заключение

Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.

Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.

Однофазное и трехфазное подключение

Между одно- и трехфазным подключением существует много различий технического плана. Так, например, подключение по трехфазной схеме осуществляется с использованием четырех или пяти проводов. Из них три являются фазными, по которым подается ток, а остальные два – это нулевой провод и заземление. В некоторых случаях для нуля и заземления используется один общий провод.

При подключении по однофазной схеме применяется два или три провода. Это соответствует фазе нулю и заземлению. Использование двух проводов означает, что ноль и заземление находятся на едином проводнике. Заранее зная количество фаз, можно сделать расчеты допустимой мощности и определить количество электрооборудования, которое может быть одновременно включено в сеть на каждой линии.

В случае однофазного подключения все подаваемое напряжение сосредотачивается на одной линии, что нередко приводит к перегрузкам. Толщина проводов на внутренних линиях домашней сети значительно выше тех, которые используются в трехфазной схеме. Это связано с более высокой нагрузкой, которая приходится только на одну линию. С учетом всех перечисленных факторов, при устройстве электроснабжения частного дома, предпочтение чаще всего отдается трем фазам.

Исходные данные для проектирования

Не вдаваясь в ненужные для заказчика технические подробности, весь процесс от принятия решения о подключение до получения готового проекта состоит из двух основных частей:

• Технические условия (ТУ);
• Техническое задание (ТЗ).

Технические условия

Получение ТУ – первый шаг к готовому проекту. Технические условия выдаются энергоснабжающей организацией по письменному заявлению. В них подробно рассказывается, что можно делать в рамках СНиП и другой нормативной документации. Для получения техусловий ответственный за распределение энергоресурсов орган предоставляется ряд документов:

1. Схема расположения электрооборудования. На ней в общих чертах показывается расстановка бытовой техники, предполагаемой для установки в частном доме.
2. Линейная схема электроснабжения. Предоставляется только для домов с мощность потребления больше 35 кВт.
3. Трехлинейная схема. Выполняется для сетей 380В.
4. Список энергоустановок с описание их мощности.
5. Документы, подтверждающие право собственности на дом.

Исключение и послабление есть у физических лиц, оформляющих подключение мощностью меньше 15 кВт. Им достаточно обратиться в энергоснабжающую организация с паспортом и списком бытовых электрических приборов, в котором указанна их суммарная потребляемая мощность.

В практике встречаются случаи, когда в разрешение на подключение было отказано по причине завышения требуемой мощности. За этим надо внимательно следить.

Техническое задание

На основании технических условий можно составить техзадание. Оно будет основанием для проектирования. ТЗ может составляться тремя способами:

1. Подрядная организация со слов заказчика составляет техническое задание. Затем оно подписывается заказчиком и отправляется на выполнение.
2. Заказчик самостоятельно составляет ТЗ и в подписанном виде отдает его исполнителю.
3. Участники сделки совместно составляют ТЗ.

Техническое задание на проектирование составляется на основе следующих данных:

• подробного описания всего оборудования, которое планируется установить;
• адреса расположения объекта;
• архитектурных особенностей здания;
• плана дома с описанием функционального предназначения каждой комнаты;
• дизай-проекта. Выполняется, чтобы вписать проектируемую систему энергоснабжения в экстерьер и интерьер.
• индивидуальные пожелания заказчика.

Если техническое задание составлено грамотно и подробно, информации в нём вполне достаточно для проектирования. Электротехнический расчёт будет выполнен правильно.

Процедура подключения

Стандартный рабочий порядок действий:

• заключение договора и получение технических условий в энергоснабжающей организации. Подаётся заявление и список документов, указанных выше, для получения ТУ;
• получение акта ввода, который выдаётся районной электрической сетью. Предшествует установка счётчика, вводно-распределительного устройства и прокладка кабеля от потребителя энергии до ближайшей ЛЭП;
• на основании акта ввода выдаётся «Акт разграничения балансовой принадлежности». Документ разграничивает ответственность за эксплуатацию электрических сетей;
• получение «Акта выполнения ТУ» у энергоснабжающей организации после осмотра счётчика и ВРУ;
• подключению кабеля от источника питания к вводу в дом. Производится только уполномоченным органом. Самостоятельно выполнять работы строго запрещается.

Обзор схем электропроводки для жилых помещений

Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.

Однокомнатное жилье или студия

Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:

• выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
• определить нагрузку и сечение проводов;
• составить схему подсоединения приборов.

Схема электропроводки для однокомнатного жилья.

Трехкомнатная квартира

Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:

1. Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
2. Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
3. Электрическую цепь санузла разветвляют с учетом числа помещений.
4. Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

Схема электропроводки для трехкомнатной квартиры.

План электрики на даче

Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:

1. Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
2. Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.

Схема электропроводки на даче.

Электроснабжение в частном доме

В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.

Схема электропроводки в частном доме.

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.

Особенности электроснабжения частного дома

К частному дому предъявляются особые правила электроснабжения. Это связано с наличием подсобных помещений, уличного освещения, другими факторами. Выделяется несколько компонентов сети индивидуального жилого помещения.

Ввод в дом.

За подключение жилища к электричеству отвечает предприятие энергосбыта. Оформляется проект электроснабжения, разрабатываются технические условия.

Подземный вариант дороже, сложнее. Выкапывается траншея 70-100 см в глубину для прокладки кабеля. Деревья располагаются к нему не ближе 2 м, кустарники – не ближе 0, 75 м. Провод под зданием тянуть запрещено.

Воздушный вариант при использовании СИП легче проверяется на хищения. Способ прост в монтаже и обслуживании. Для обычного ввода, как правило, используется вариант проводов сечением в 16 мм 2.

Используемые параметры на стадии ввода в дом.

Параметр	Норма
Расстояние от столба до дома	Не более 25м, при большем расстоянии устанавливается ещё один столб
Высота креплений к дому	Не менее 2, 75 м
Удалённость провода от козырька на крыше	Не менее 20 см
Расстояние от СИП до глухих стен сооружений	Не меньше 20 см
Расстояние от СИП до террас, балконов, оконных проёмов	Не менее 100 см

Предусматривается исключение соприкосновений провода с элементами из металла. Рассчитывается возможность колебания провода.

Установка счётчика.

Практикуется она на фасаде здания. Это способствует выполнению подключения до щитка удобным кабелем. Через наружную стену протягивание провода выполняется в металлической трубе, исключающей накопление влаги. Счётчик должен соответствовать ТУ. В жилом секторе рабочий ток не ниже 30 А. Показатели рабочего тока, количество фаз, остальные параметры устанавливаются в индивидуальном порядке.

Щит распределительный.

Щит называют сердцем домашней электрической сети жилого дома. Щиток закрывается на ключ, если в нём устанавливается счётчик. Для снятия показаний предусматривается стекло.

Предъявляемые требования:

1. Место для распределительного щитка (встроенного либо навесного) должно быть удобным, сухим, не подверженным затоплению.
2. Располагаться щит должен не ближе, чем в 1 метре от труб газовых, водопроводных (ПУЭ – 7.1.28).
3. Без гидроизоляции запрещено располагать щиток над баней, санузлом, кухней (ПУЭ – 7.1.29).
4. Для горючих стен щиты изготавливаются несгораемые.
5. Отдельные распределительные устройства могут быть установлены в гаражах, хозяйственных помещениях, мастерских и для уличного освещения (ПУЭ — 7.1.22).

От распределительного щита электричество передаётся потребителям по электропроводке.

Конструктивные элементы ВРУ:

• трёхфазные либо однофазные провода;
• контакты для подключения кабелей;
• рубильник (автоматический выключатель);
• защитная автоматика (УЗО);
• заземление с нулевым проводом.

Через щит проходит кабель ввода, электричество подключается к дому.

Разводка по дому.

Разводка осуществляется до отделочных работ. Основные правила:

1. Проводка по стенам (внутри и снаружи) прокладывается вертикально или горизонтально, не соприкасаясь с металлическими конструкциями.
2. Выключатели устанавливаются в 60-140 см от пола. При открывании дверь не мешает доступу к ним. Провод прокладывается сверху вниз.
3. Расстояние от пола до розеток – 50-80 см. Провод протягивается снизу вверх. На 6 м 2 рекомендуется одна розетка, не считая кухни. Не предусматриваются розетки в туалете. От приборов отопления, плит газовых, электрических розетки отстоят не менее чем на 50 см.
4. Для соединений проводов предусматриваются распределительные провода и тщательная изоляция.

В некоторых случаях провода укладываются под пол или под плиты перекрытия.

На монтажной схеме дома указывается расположение электропроводов, монтажных узлов, разъёмов электропитания. Энергоёмкими считаются кухня, ванная, достаточно ёмкими – гостиная, мастерская. К экономным помещениям относят детские, спальные, санузлы, подсобные комнаты.

Разводка вне помещения.

За пределами зданий проводка монтируется линией кабельной либо воздушной. Отдельная секция для этого определяется в щите. На садовых участках чаще практикуется разводка под землёй.

При разводке по фасаду исключается вероятность скапливания влаги (даже от росы). С этой целью на уровне земли оборудуется дренажная система.

После завершения разводки проводятся пусконаладочные работы, проверка изоляции кабелей.

Общие требования к домашним автономным системам

Чтобы автономный комплекс корректно работал и производил объем энергии, полностью покрывающий потребности всех домашних устройств и предметов бытовой техники, перед монтажом оборудования проводят предварительный расчет общей мощности имеющихся в наличии электропотребителей.

К их числу относятся такие агрегаты, как:

• отопительная система жилого дома;
• холодильная техника;
• устройства по очистке/охлаждению воздуха;
• крупно- и мелкогабаритные бытовые приборы;
• насосный комплекс, осуществляющий поставку в дом воды из колодца или скважины;
• электрический инструмент для текущего ремонта, осуществляемого своими руками, и ухода за строениями и приусадебным участком.

Базовую мощность узнают из сопроводительных документов, выданных производителем и прилагающихся к каждому агрегату. Этот показатель у всех разный, но любые приборы и устройства одинаково требуют стабильной подачи энергии с определенной частотой электропотока и без перепадов напряжения.

В некоторых случаях учитывают еще и такой параметр, как синусоидальность формы переменного напряжения.

Данные о мощности приборов суммируют и таким способом выясняют, сколько реальных киловатт часов должна бесперебойно вырабатывать в день автономная электросистема. Рекомендуется превышать полученное число на 15-30%, чтобы в будущем иметь солидный запас на увеличение потребления энергии.

Автономная электрическая система позволяет круглогодично обеспечивать необходимый уровень комфорта в домах, расположенных далеко от центральных коммуникационных систем, отвечающих за поставку энергоресурса в жилые помещения

На следующем этапе определяют основные технические характеристики будущей энергосистемы. Эти параметры напрямую зависят от ее назначения.

Собираясь сделать резервный источник, подключающийся только в определенный момент, когда недоступно получение электричества через централизованные коммуникации, устанавливают предполагаемое время работы автономного оборудования, и на основании этих данных вычисляют нужную для нормального функционирования системы мощность.

Наличие в частном доме комплекса автономного электроснабжения обеспечивает владельцу полную свободу действий. У него в распоряжении всегда будет нужный ресурс, независимо от того, какую цену установит на электричество государство

Если же на «плечи» автономного оборудования планируют возложить все электрообеспечение в жилом помещении, хозяйственных постройках и на самом приусадебном участке, заранее четко высчитывают примерное дневное потребление.

На эту цифру накидывают еще 20-25% и таким способом получают фактическую базовую мощность, необходимую для полноценной работы коммуникационных сетей, оборудования и бытовой техники.

Выбирая в качестве альтернативного источника поставки энергии солнечные батареи, следует помнить, что в зимний период модули производят в 2-3 раза меньше ресурса, нежели во время наивысшей солнечной активности (с марта по сентябрь)

Имея на руках подробную техническую информацию, приступают к разработке проекта и выводят смету с полным объективным обсчетом предстоящих финансовых затрат на покупку агрегатов и оплату услуг по установке.

Специалисты, разумеется, справятся с монтажом быстрее и качественней, однако попросят за это солидную сумму. Домашние мастера тоже могут осилить основные части задачи, но для осуществления отдельных этапов все же разумнее будет пригласить профессионалов или хотя бы воспользоваться их советами.

Типовые схемы разводки электропроводки

При разработке проектной документации электропроводки для частного дома проектировщики рекомендуют пользоваться типовыми схемами разводки проводки для разного типа помещений. Все эти схемы имеют одинаковую структуру, в основу которой положено деление разводки на ряд контуров, с подключением каждого из них к отдельному автомату.

Схема разводки проводов на кухне

Особенность разводки электропроводов в помещении кухни отличается наличием большого количества достаточно мощных электроприборов, для которых целесообразно выделить отдельные линии со своими защитными автоматами. Основная задача проектировщика в данном случае заключается в оптимальном расположении розеток — их надо разместить рядом с электроприборами, предусмотрев возможность свободного доступа к ним для ремонта или для перестановки/отключения бытовой техники. При этом на схеме нужно отобразить не только места расположения электроприборов, но и расстановку кухонной мебели.

Схема проводки в гараже/подвале

Приступая к разработке схемы разводки проводов в гараже, нужно определить количество розеток, выключателей и розеток и уточнить места их расположения. Например, розетки лучше устанавливать на высоте 1 м, а выключатели — на высоте 1,5 м от уровня пола. Распределительные коробки обычно размещают под потолком на расстоянии не более 20 см от него.

Достаточно часто гараж используется владельцем еще и как мастерская. Поэтому при разводке проводов необходимо предусмотреть возможность подключения электроинструмента, компрессора или даже металло- или деревообрабатывающих станков. Возможно это только при наличии трехфазной электросети. В зависимости от того, какая сеть заведена в гараж, зависит и схема разводки проводов. При этом на распределительном щите должны быть установлены автоматы на каждую группу проводов и УЗО.

Общая план-схема электропроводки в доме

В некоторых случаях до того как будет составлена схема разводки электропроводки, рекомендуется разработать предварительную схему с перечислением всех устройств, предполагаемых к установке в доме. Такая схема облегчит подсчет общего количества линий, подводимых к распределительному щиту и общего числа защитных автоматов и УЗО. На ней также указывают тип питающей электросети, что позволяет выбрать подходящий кабель, тип устройства защиты и модель электросчетчика.

В пояснительной записке к плану указывают, что устройство ввода и электросчетчик устанавливаются на одной из наружных стен дома, а общий распределительный электрощит размещается в коридоре или в каком-либо отдельном помещении, например, в рядом стоящем гараже. Чтобы не создавать потом себе трудностей в обслуживании, в домах, имеющих 2 или 3 этажа рекомендуется предусмотреть на каждом из них промежуточные распределительные электрощитки, соединенные с общим распредщитом.

Аналогичным образом разрабатывается и план-схема электрики для небольшого одноэтажного дома.

Монтажная схема

На основании предварительно составленных план-схем можно разработать общую монтажную схему разводки электропроводки, пользуясь которой, легко рассчитать необходимое количество выключателей и розеток и дополнительной комплектации и материалов, а также метраж кабельно-проводниковой продукции.

Разрабатывают монтажную схему пользуясь копией плана дома, на которой указывают:

• точку ввода силовой линии;
• места установки электрощита, распределительных коробок, электроприборов, розеток, выключателей и осветительных ламп.

Ввод силовой линии в дом

Если в проекте частного дома предусмотрены отдельно стоящие хозяйственные постройки, разводку проводов в них также нужно отобразить на монтажной схеме.

Чтобы облегчить процедуру подсчета необходимого количества кабелей и проводов, соединительные линии каждого контура лучше рисовать разным цветом.

Также рекомендуется токопроводящие жилы одного сечения обозначать на плане одним цветом. Это упростит определение номенклатуры необходимой кабельно-проводниковой продукции и упростит процес ее прокладки.

Как подобрать кабель для сети

     Для однофазного подключения понадобятся провода с тремя жилами, для трехфазного, – соответственно, с пятью

При разработке проекта очень важно выбрать кабель подходящего сечения (руководствуясь ПУЭ). Данный показатель можно узнать по специальным таблицам, в зависимости от силы тока

Предварительно вычисляется необходимый диаметр проводника. Делается это по формуле d=k×I+0.005. Здесь k – постоянный коэффициент для металла проводника. К примеру, для меди он равен 0,034. Буквой I обозначается сила тока. однолинейная схема электроснабжения частного дома.

Продают провода, используя в качестве системы измерения не диаметр, а сечение. Следовательно, далее нужно будет определить именно его. Для этого существует формула S=0.785×d2.Предварительный расчет можно сделать, исходя из того, что на квадратный миллиметр медного провода может приходиться 10 А, алюминиевого – 7 А. На практике для розеток обычно используется провод в 2.5 мм2, а для освещения 1.5 мм2.

Безопасность электросетей

Обеспечение безопасности пользования электричеством – задача, пожалуй, более важная, чем даже само электроснабжение. Опасность электричества состоит в его токопоражающей способности по отношению к человеку и в пожароопасности – вследствие экстремального нагрева проводов при коротком замыкании.

Тема эта довольно обширна. Что же касается схемы электроснабжения, то главное в ее устройстве – именно обеспечить безопасность эксплуатации электросети.

Что касается безопасности человека, то схема электропроводки предусматривает ряд мер:

1. Наличие электроизоляции на всех токоведущих частях
2. Правильное расположение розеток
3. Заземление всех необходимых элементов
4. Недоступность большинства электроузлов для случайного контакта
5. Повышенная защита сетей в детских комнатах
6. Применение специальных мер для защиты во влажных помещениях

8. Монтаж электросети по схеме подключения

Монтаж электричества должен проводиться строго по схеме и с использованием указанных в ней материалов. Ни в коем случае нельзя ставить не соответствующие схеме автоматы. Нельзя произвольно занижать сечение проводов. Нельзя беззаботно относиться к местам соединения проводов.

Зачастую горе-мастера просто скручивают два или несколько проводов, не заботясь о том, что неплотное соединение – это места перегрева проводов, места искрения. Недопустимо скручивание проводов из разного металла, например, алюминиевого и медного. Все соединения должны осуществляться в специальных соединительных коробках.

Проведение проводов на изгибах возможно только под прямым углом, иначе будет невозможно определить, где находится скрытый от глаз провод, если вдруг придется сверлить стену.

Укладка проводов должны быть строго горизонтальна или вертикальна

Таких правил много, подробнее о них мы расскажем в других статьях.
