Схема электрического подключения частного дома

Если СНТ не обладает необходимым оснащением

Учтите! Когда вы приобретаете земельный участок в садоводческом товариществе, которому уже более 20 лет, и оно подключено к электричеству, но не обладает необходимым оснащением, из этой ситуации можно выйти двумя путями:

• смириться и пользоваться ограниченным электроснабжением. Ведь у товарищества оборудование сильно изношено, поэтому большей мощности не добиться от этого оборудования. А еще если учесть то, что к нему постоянно подсоединяются все новые и новые пользователи электроэнергии. Ведь вести линию электросети придется самому собственнику, товарищества «со стажем» редко оказывают помощь в этом деле,
• поменять оборудование. Если вы будете делать это своими силами, то потратите значительную сумму, ведь это очень дорогостоящая процедура. Вы можете просто выдвинуть предложение о смене трансформатора и всего электроснабжающего оборудования. Когда другие члены СНТ примут положительное решение, то все затраты по замене оборудования разделятся между всеми членами. Помните, что для поддержания вашей инициативы придется доказать, что это целесообразно и рационально для всего товарищества. Многие могут отказаться от этой затеи только потому, что это денежные вложения. Хотя стоит помнить о том, что чем больше в товариществе собственников, тем меньше денежный вклад каждого собственника.

Посмотрите видео. Сколько дачники платят за электричество?

Подключение электричества – с чего начать?

Тем, кому необходимо подключить свой дом к электричеству зачастую даже не представляют с чего начать. Как и в большинстве случаев, такой процесс начинается с подготовки соответствующей документации.

Оформление разрешения на работы и выдача технического условия

Главным документом, который позволяет начать подключение электроэнергии, является техническое условие для данного рода работ. Чтобы получить такое условие необходимо обратиться в государственную организацию, отвечающую за снабжение население электрической энергией, то есть Энергонадзор. В этой организации обязательно присутствует специальный отдел, занимающийся подобными вопросами, где можно узнать, что нужно для подключения электричества к дому и какие необходимо предоставить документы. Зачастую список документов включает в себя следующее:

• ксерокопия паспорта и индикационного кода владельца дома;
• ксерокопия правоустанавливающего документа на объект;
• инвентаризационное дело по данному адресу;
• план участка.

В зависимости от необходимости данный список может дополняться иными документами. Далее, следует заполнить соответствующее заявление, которое составляется в двух экземплярах. После составления заявления договор с организацией составляется на протяжении тридцати рабочих дней. Согласно законодательству РФ Энергонадзор не имеет права отказывать клиентам от подключения к энергосети, поэтому в 99 % случаев, данная процедура протекает без проблем.

После получения технического условия необходимо внимательно его изучить, так как там содержится важная информация. В этом документе указывается, где именно должен находиться счетчик на свет, а именно должен ли он быть установлен на столбе, на самом фасаде дома или на одной из его стен. Благодаря этому данная организация пытается обеспечить себе бесперебойный доступ к узлу в любое время. Однако выбирать место для установки узла может и сам владелец дома, главное, при этом, чтобы к нему был обеспечен доступ.

Особенности процесса подключения от столба после выдачи технического условия

В обязательном порядке после того как техническое условие было выдано на руки клиенту, его следует внимательно прочитать. Это связано с тем, что в нем могут быть прописаны лишние требования, которые необязательны к выполнению. Согласно законодательству Российской Федерации, в том случае, если от границы участка до самого близкого столба расстояние составляет не больше трехсот метров (а в сельской местности не более пятиста метров), то заниматься подключением электроэнергии должна государственная организация. Это означает, что нанимать для этого специальную бригаду в таком случае не требуется, а все работы будут осуществлять работники Энергонадзора. Это довольно удобно, ведь стоимость подключения электричества к частному дому у частных монтажников на сегодняшний день довольно высокая, поэтому не все могут себе позволить нанять рабочих. При этом работники государственной организации должны завершить все работы за срок не более шести месяцев.

Помимо технического условия для подключения электричества иногда требуют проект электроснабжения на подключение до 15 кВт, однако, по закону, представлять этот документ совсем необязательно.

После согласования всей документации можно приступать к подключению. Следует помнить, что сам процесс оформления технического условия может значительно затянуться, вследствие того, что в государственной компании всегда присутствует нехватка кадров и при этом большой поток желающих. Чтобы ускорить процесс оформления документов можно обратиться в частную компанию по подключению.

Важные характеристики при выборе провода

Нужно учитывать количество жил. В домах, где смонтирован заземляющий контур, используют 3-жильный, а где нет — 2-жильный. Чаще всего проводят реконструкцию проводки при ее замене в старых домах. Использовать там дорогостоящий материал нет смысла

Обращают внимание на тип жил кабеля, которые могут состоять из 1 проводника или нескольких скрученных проволочек

Цельная жила имеет меньшее сопротивление, чем многопроволочная, но таким кабелем трудно прокладывать проводку для освещения в квартире. Другой вид гибкий, его просто монтировать в пустотах бетонных перекрытий или других труднодоступных местах.

Имея большее сопротивление, провод нагревается, и при повышении нагрузки изоляция плавится или воспламеняется. Поэтому применяют гибкий кабель с негорючим покрытием.

Устройство и материал

Согласно требованиям СП 31-110-2003 «Электроустановки жилых и общественных зданий», внутренняя электрическая проводка должна монтироваться проводами и кабелями с медными проводниками и не поддерживать горение. Несмотря на то, что алюминий — металл с низким сопротивлением, это химически активный элемент, который на воздухе быстро окисляется. Образовавшаяся пленка имеет плохую проводимость, и в месте контакта провода будут нагреваться по мере увеличения нагрузки.

Соединение проводников из разных материалов (медь и алюминий) приводит к потере контакта и разрыву цепи. В процессе эксплуатации в металле происходят структурные изменения, в результате которых теряется прочность. С алюминием это происходит быстрее и сильнее, чем с медью.

По конструкции кабельная продукция бывает:

• одножильная (однопроволочная);
• многожильная (многопроволочная).

Прокладка кабеля для освещения имеет свою специфику из-за повышенных требований к пожарной безопасности.

Одножильные провода более жесткие, их трудно согнуть если они имеют большое сечение. Многопроволочные кабели гибкие, их можно применять как в наружной проводке, так и укладывать под штукатурку. Но одножильные проводники редко применяются для обустройства сети освещения в жилых помещениях. Для внутреннего монтажа в многоквартирных и частных домах используют 3-жильные однопроволочные кабели. Многопроволочные изделия для этих целей запрещены из-за высокой пожароопасности.

Сечение кабеля

Величина измеряется в мм² и служит показателем способности проводника пропускать электрический ток. Медная жила сечением 1 мм² может выдерживать нагрузку 10 А без нагрева выше допустимой нормы. Для монтажа проводки кабель следует выбирать с запасом на мощность, т.к. слой штукатурки уменьшает теплосъем, в результате чего может повредиться изоляция. Сечение провода определяется по формуле расчета площади круга. В многопроволочном проводнике это значение нужно умножить на количество проволочек.

Толщина изоляции и оболочки

Каждый проводник в многожильном кабеле для проводки имеет изоляционное покрытие. Оно изготавливается из материалов на ПВХ основе и служит для защиты жилы от повреждения. Одновременно создает диэлектрический слой в пучке проводников. Толщина покрытия нормируется и не должна быть меньше 0,44 мм. Для кабелей сечением 1,5-2,5 мм² эта величина составляет 0,6 мм.

Выбор и монтаж кабеля необходимо доверять профессионалам.

Оболочка служит для размещения жил, их фиксации и защиты от механических повреждений. Она изготавливается из такого же материала, что и изоляция проводника, но имеет большую толщину: для одножильных кабелей — 1,4 мм, а многожильных — 1,6 мм. Для внутриквартирной проводки наличие двойной изоляции является обязательным требованием. Это защищает провод от повреждений и обеспечивает безопасность жильцов.

Маркировка кабеля

Наносится на оболочку кабеля по всей длине с небольшими интервалами. Она должна хорошо читаться и содержать следующую информацию:

• марку провода;
• наименование предприятия-изготовителя;
• дату выпуска;
• количество жил и их сечение;
• величину напряжения.

Зная обозначение продукции, можно подобрать нужное для работ изделие. Зная обозначение продукции, можно подобрать нужное оборудование.

Цвета жил

Расцветка изоляции проводников нужна для удобства ведения монтажа. Провода в одной оболочке имеют разный цвет, который одинаков по всей длине. В зависимости от производителя они могут различаться, но у заземляющего провода цвет не меняется. В 3-жильном кабеле чаще всего фазный провод красный или коричневый, нулевой — синий или черный, а заземляющий — желто-зеленый.

Цвета проводов в электрике регламентированы нормативными документами.

Планирование работ: как жить в симбиозе с РЭС

Счётчик электроэнергии — линия раздела зон ответственности между потребителем и поставщиком электроэнергии. Сам счётчик и все подключенные к нему линии относятся к проекту внутреннего электроснабжения. Воздушный ввод, соответственно, обслуживается монтажной службой городских сетей.

И здесь возникает проблема: поставщик не может обеспечить подачу электроэнергии, не опломбировав узел учёта. А поскольку установка счётчика ведётся работниками РЭС — потребитель испытывает трудности с подключением отходящей линии. В идеале вся внутрянка должна быть уже смонтирована и на фасад выведен кабель, следующий от ВРУ для подключения одной центральной линии. Но так бывает не всегда.

Монтаж внутреннего электроснабжения требует организации временного ввода для штробления, сверления и пусконаладочных работ. Поэтому на объекте сперва монтируют временный ввод, а после завершения внутренних работ — вскрывают узел учёта, выполняют окончательное подключение объекта и снова устанавливают пломбы. Услуга это платная и оказывается она с проволочками, поэтому можно при установке узла учёта закрепить рядом с ним распределительную коробку IP55 и завести в неё проводку от счётчика.

Кто должен ремонтировать линию электропередач от опоры ВЛ к дому?

Дата: 5 марта, 2011 | Рубрика: Метки: Этот материал подготовлен специалистами . Нужен электромонтаж или электроизмерения?

Николай Электроэнергия к частному дому подключена в 1990году (дом куплен у колхоза новым) через сети МРСК Вологда и сети 300 м принадлежащих колхозу. При обрыве одного из проводов от столба к дому все организации отказались ремонтировать, хотя в договоре со сбытовой компанией записано, что в случае неисправности я должен обращаться к ним. А сейчас (после жалоб в разные инстанции — никто не помог) требуют составить акт разграничения балансовой принадлежности, но колхоз считает, что он не правомочен заключать договора, составлять акты с физическими лицами.

Кто должен ремонтировать спуск от столба к дому? Я плачу за энергию одинаково с другими потребителями, но им доставляется энергия до дома, а мне до трансформатора — 300 м.

Спасибо. Ответ: Если Вы ранее не подписывали акта разграничения балансовой принадлежности и используете электроэнергию для бытового потребления, то на основании Гражданского Кодекса РФ, статьи 543, п. 2, энергоснабжающая организация обязана обеспечивать надлежащее техническое состояние и безопасность энергетических сетей, а также прибора учёта энергии. 2. В случае, когда абонентом по договору энергоснабжения выступает гражданин, использующий энергию для бытового потребления, обязанность обеспечивать надлежащее техническое состояние и безопасность энергетических сетей, а также приборов учета потребления энергии возлагается на энергоснабжающую организацию, если иное не установлено законом или иными правовыми актами. 3. Требования к техническому состоянию и эксплуатации энергетических сетей, приборов и оборудования, а также порядок осуществления контроля за их соблюдением определяются законом, иными правовыми актами и принятыми в соответствии с ними обязательными правилами.

Важно знать

Весь этот процесс сначала и до подключения электричества, пломбирования электросчетчика требуют соответствующего свидетельства о допуске к выполнению электромонтажных работ.

Самостоятельное подключение грозит штрафными санкциями. А вот выбор способа проводки – это дело хозяйское. Да и все другие работы по монтированию электропроводки в доме разрешается выполнять своими руками, но при этом соблюдая нормы и технику безопасности.

Еще один нюанс. Энергоснабжающие организации часто выдвигают требования к дачным и садоводческим товариществам, чтобы счетчики хозяева устанавливали на столбах в специальных герметических щитках на уровне глаз для удобства проверки. И хотя эти требования не предусмотрены регламентирующими правилами, лучше избавить себя от лишней головной боли и придирок.

Сечение провода от столба к дому. Какой кабель нужен для ввода в дом

Планируя постройку дома, к участку, где он будет расположен, требуется подвести электричество. Разберем, каким способом можно провести электричество от столба до дома. Ввод кабеля в строение производится вслед за окончанием строительства двумя вариантами: подземным или воздушным. Воздушная электрическая линия несложна в монтаже и в обслуживании, любые возникающие в ней повреждения легко исправляются.

Данный способ подведения электричества используется чаще, чем подземный, так как он дешевле. Подключение электричества от столба к дому воздушным путем выполняют в два этапа. Сначала производят прокладку провода от столба до дома, затем идет ввод в строение электричества. Ответвление от столба, то есть проводка — это участок кабеля, протянутый от столба к изолятору, закрепленному на наружной стене строения.

Под вводом подразумевается участок, который идет от изолятора до щитка в доме. При расстоянии от столба к дому от 10 до 25 метров, провода должны браться с сечением: алюминиевые провода предусматривают минимальное сечение в 16 кв. мм, медные — не меньше 4 мм. Если расстояние от дома до столба более 25 метров, то имеет смысл устанавливать промежуточные столбы.

Стандартное расстояние между электрическими столбами — до 50 метров. Наружную электропроводку размещают так, чтобы избежать соприкосновения с балконами, металлическими оградами, заборами, высота расположения так же должна быть достаточной. Провода ведут по стенам, причем горизонтальная проводка над крышей и под балконом предполагает расстояние 2,5 м, под окном — 50 см.

Вертикальная проводка допускает приемлемое расстояние до окна 75 см, до балкона — 1 м, непременно учитывают возможное колебание проводов. Кабель в строение вводят через стены в изоляционных трубах. Ввод электрической линии под землей намного затратнее из-за дорогих расходных материалов, чем воздушный ввод, хотя и эстетичнее, так как скрытые провода не портят внешний вид участка в отличие от воздушного.

Для выполнения подземного ввода кабель прокладывается вниз к траншее по столбу, защищая стальной трубой от любых механических воздействий на высоту до 3 метров. Глубина укладки кабеля с учетом напряжения предполагается от 70 см до 1 метра. От подземного кабеля до фундамента строения должно быть расстояние не меньше 70 см.

Не допускается прохождение электрических линий под фундаментом зданий, в земле. При прокладывании кабеля в саду, следует помнить о том, что расстояние от кабеля до деревьев не может быть менее 2 метров, а до кустарников приемлемое расстояние — 75 см.

Как же выбрать кабель от столба до частного дома?

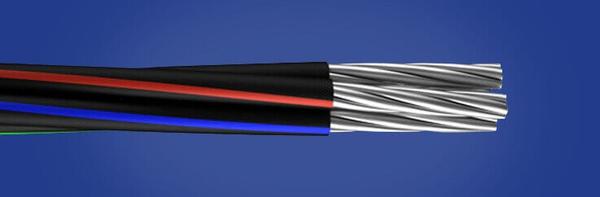

Провода от столба к дому лучше всего брать СИП, то есть самонесущие изолированные провода. Подключение электричества к частному дому своими руками производить опасно, лучше, чтобы эти работы проводили специалисты. Для этого необходимо обратиться в РЭС того района, где расположен дом, написать заявление на подключение, а также указать потребляемую мощность.

Подключение к электрической сети частных домов чаще всего производится при помощи кабелей СИП (самонесущий изолированный провод).

Это специализированный кабель, пригодный только для наружной сети (в его составе алюминиевые жилы). Кабель подключается через воздушное ответвление от линии электропередачи.

По техническому регламенту монтаж СИП кабеля от столба к дому должен осуществляться сертифицированными специалистами. Своими руками такие работы выполнять не рекомендуется, поэтому данная статья дается только в ознакомительных целях.

Зачем нужно подключаться индивидуально к электросетям в СНТ?

Иногда возникает вопрос: зачем тянуть линию индивидуально, если через СНТ это сделать дешевле? Тому имеются определенные причины:

• изношенность оборудования товариществ (нередко оно используется 15 или даже 20 лет), что приводит, как следствие, к низкой фактической мощности;
• наличие должников — несмотря на то, что в 2019 году были внесены изменения в действующее Постановление, согласно которым председатель наделяется правом отключать свет за неуплату, иногда проще распределить долг между участниками.

Как правило, это основные причины. Возможно, в каждом отдельном случае их окажется больше.

Особенности прокладки СИП

Перед монтажом провода СИП подготавливают трассу путём расчистки площадки под установку опор и раскатке кабеля. В процессе подготовки старая воздушная линия удаляется или прокладывают новую рядом с учётом демонтажа старой. Раскатку выполняют затягиванием провода на опоры с помощью специального троса. Крепление СИП к столбу производят при помощи инструмента и материалов для монтажа СИП кабеля.

Натяжитель бандажной ленты

1. Устанавливают опоры.
2. На опоры для монтажа СИП монтируют специальные крюки или кронштейны.
3. При помощи оборудования разматывают и подвешивают трос-лидер.
4. Протягивают СИП на опоры и натягивают.
5. Крепят кабель на опорах.
6. Обустраивают линейные ответвления от магистрали.

Подготовка к раскатке кабеля

На несущие и поддерживающие опоры устанавливают специальные ролики. Для этого на несущих используют ремни, а на поддерживающих крюки. На расстоянии не менее длины опоры ставят барабан с проводом со стороны крайнего несущего столба подготовленного к раскатке пролёта. С другой стороны пролёта устанавливают барабан с трос-лидером, диаметр которого подбирают с учётом способа выполнения раскатки: ручной или механизированной, и используемом проводе.

Протягивание провода СИП на опоры

Важно. Перед установкой опор необходимо закрепить все необходимые кронштейны и крюки, чтобы избавиться от лишней работы на столбе в дальнейшем

Протяжка трос-лидера

Синтетический канат поднимают на каждую опору. Как только трос-лидер будет заправлен в ролики всех опор, его соединяют с СИП кабелем при помощи чулка и вертлюга. Вертлюг не позволит кабелю перекрутиться в процессе заведения провода на опоры.

Вертлюг для соединения троса и СИП

Раскатка

Путём медленного сматывания трос-лидера начинают подъём СИП на опоры. По мере движения провод плавно поднимается на первую и последующие столбы, занимая место троса на роликах до тех пор, пока не растянется на весь подготовленный пролёт. В процессе растяжки следят, чтобы кабель не касался земли, не тёрся о столбы и крепёжные элементы. Нельзя поднимать СИП с земли, предварительно раскатав его или раскатывая в процессе движения. Но довольно часто так и делается.

Крепление к опорам

Когда кабель вместе с трос-лидером минует последнюю опору пролёта, на первом анкерном столбе СИП закрепляют в зажиме, оставив достаточно провода для дальнейшего соединения с другим пролётом, подводом к дому. Далее, трос-лидер отсоединяют и при монтаже закрепляют провод на всех анкерных и промежуточных опорах. Раскаточные ролики в процессе фиксации снимают.

Промежуточные зажимы для крепления СИП на столбе

Оконечное крепление кабеля

Натяжка

Натяжку выполняют при помощи ручной лебёдки. В специальный зажим вставляют конец несущей жилы кабеля, расположенного на первой в пролёте анкерной опоре. Используя ручную лебёдку, провод подтягивают, контролируя силу натяжения при помощи динамометра. Рекомендуемые показания измерительного прибора можно узнать из проекта монтажа СИП или из специальной таблицы. В ней указаны параметры, рассчитанные для проводов определённых марок с учётом длины анкерного пролёта и температуры.

Натяжитель сип кабеля

Подвод к электрифицируемому объекту

Монтажом СИП -кабеля от столба к дому занимается обслуживающий воздушную линию персонал только после того, как все монтажные работы по прокладке СИП по опорам будут завершены.

Подключение выполняют от опоры, расположенной вблизи дома. Для крепления провода используют анкерные зажимы, которые устанавливают на столбе воздушной линии и фасаде подключаемого к источнику электроэнергии объекта. Один конец СИПа зажимают на опоре, оставляя часть для подключения к линии. Другой конец СИП фиксируют в зажиме на доме после ручного натяжения приблизительной силы.

Крепление кабеля сип на столбе

Крепление для СИП кабеля к деревянному дому с переходом на ВВГнг

Особенности монтажа на опоре

Если питающая воздушная линия выполнена с использованием оголённого провода, то кронштейн для фиксации анкерного зажима монтируют под траверсой с изоляторами. Если линия проложена с использованием СИП, то кронштейн фиксируют под линейными креплениями. Для соединения с линией используют специальные зажимы для соединения оголённых проводов или прокалывающие зажимы для СИП в зависимости от типа воздушной линии.

Подвод электрики по воздуху

Воздушный способ подводки электропитания привлекателен тем, что не требует больших затрат времени и средств. Но нормативами установлены требования, которым отвечают далеко не все дома:

• Ввод кабеля в дом должен располагаться на высоте не менее 2,75 м. Если высоты дома хватает, на стену монтируется распределительный щиток с УЗО, к нему подключается кабель от столба. Если дом имеет меньшую высоту, устанавливают специальную стойку (трубостойку). Она может быть изогнутой формы называют «гусак» (на рисунке слева) или прямой (на рисунке справа). Отличаются эти два способа ввода и методом крепления к стенам дома (см фото).

  Способы установки стойки для воздушного ввода электричества в дом

• От столба до точки ввода расстояние не должно превышать 10 м. Если это расстояние больше, ставят дополнительную опору. От нее до линии электропередач расстояние не должно быть больше 15 м.
• Отвод от ЛЭП делают: до 10 м — медным проводом сечением 4 мм;
• от 10 до 15 м — проводом с медными жилами сечением 6 мм.
• алюминиевые провода используются в любом случае не менее 16 мм в диаметре.

Подключение к столбу электропередач воздушным способом

Хоть медные провода требуются меньшего диаметра, стоят они значительно больше, чем алюминиевые. Потому ввод электричества в дом от столба чаще всего делают из кабелей с алюминиевыми жилами. Есть два способа:

1. Между столбами натянуть торс или провод, к нему на специальных хомутах прикрепить токонесущий кабель.
2. Использовать самонесущие провода, для которых опора не нужна: СИП (провод самонесущий изолированный). Его подключают при помощи:
   • изоляторов (стеклянных, полимерных, фарфоровых);
3. специальной арматуры.

Специальная арматура появилась не так давно, но становится все более популярной. Она имеет определенный запас прочности. При его превышении (падении деревьев, массовом сходе снега и т.п.) арматура разрушается, но кабель при этом остается цел, электропитание не нарушается.

От того места, где вводный кабель прикасается к деревянной стене дома, и до места установки щитка, кабель должен быть уложен в стальную трубу

Ввод электричества в дом со столба через трубостойку

Воздушный ввод электричества в дом имеет и недостатки:

• Электропроводка открытая, из-за чего возможны ее повреждения.
• Висящие провода ограничивают возможности при подъезде крупной техники (автокранов, автовышек и т.п.).

Пакет документов для подключения электричества

Для подключения электрических сетей к строению или участку необходимо составить и подать заявление соответствующей формы в организацию, которая обеспечивает электроснабжение данной территории и получить от нее документ, разрешающий подключение к электрическим сетям. Весь процесс электрификации объекта представлен на нижеследующей картинке.

К заявке в энергоснабжающую компанию прилагается следующий комплект документации:

• копии кодов идентификации и гражданского паспорта владельца объекта;
• комплект копий документов, подтверждающих регистрацию собственности.

В некоторых энергоснабжающих копаниях, помимо вышеперечисленных документов, могут затребовать проект электрификации объекта, с детальным планом размещения электроприборов, оборудования и их технические характеристики по мощности. При подключении электричества к участку необходимо приложить к заявлению разрешение на проведение строительных и монтажных работ на нем. Иногда, управляющие компании требуют дополнить заявку оригинальными договорами и актами, подтверждающими достоверность копий.

После принятия положительного решения, подразделение районной электрической сети (РЭС) обязано за 1 месяц разработать ТУ на подключение электричества к частному дому или участку, которые владельцу необходимо выполнить в срок до 2 лет. В технических условиях указывается какой тип кабеля или проводов необходимо использовать — для трех фаз или одной. Только при неукоснительном выполнении всех требований технических условий, возможно присоединение объекта к электрическим сетям. После выполнения всех пунктов ТУ, разрабатывается проект присоединения.
