Монтаж электропроводки в квартире своими руками

Правила устройства электропроводок

Электричество как физический процесс объясняется одним законом Ома и двумя правилами Кирхгофа. А вот разнообразие применения этих законов на практике в виде различных схем и обуславливает все многообразие электротехнических приборов и выполняемые ими полезные функции.

Если не вдаваться в подробности, то все схемы электропроводки с виду устроены достаточно просто. Электронагрузка, то есть электрические приборы, подключаются параллельно, а все аппараты защиты в виде автоматов и предохранителей, а также и выключатели устанавливаются в разрыв электрических проводов или последовательно.

Но на самом деле электрические сети устроены более сложно и подчинены строгим системам электротехнических расчетов, имеющих большое количество формул и значений.

При этом необходимо учитывать ряд специальных требований и ограничений и всевозможные допуски, которые устанавливаются действующими нормативными документами, а именно:

• правилами Устройства Электроустановок;
• правилами Технической Эксплуатации Электроустановок Потребителей;
• различными СНиПами;
• специализированными ГОСТами.

Действующие нормативные документы охватывают все сферы деятельности электроэнергетики, поэтому чтобы провести электричество в частном доме их полностью знать необязательно.

А вот основные требования и важные различия, с которыми вы можете столкнуться при самостоятельном монтаже проводки, стоит перечислить отдельно.

Обзор схем электропроводки для жилых помещений

Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.

Однокомнатное жилье или студия

Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:

• выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
• определить нагрузку и сечение проводов;
• составить схему подсоединения приборов.

Схема электропроводки для однокомнатного жилья.

Трехкомнатная квартира

Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:

1. Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
2. Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
3. Электрическую цепь санузла разветвляют с учетом числа помещений.
4. Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

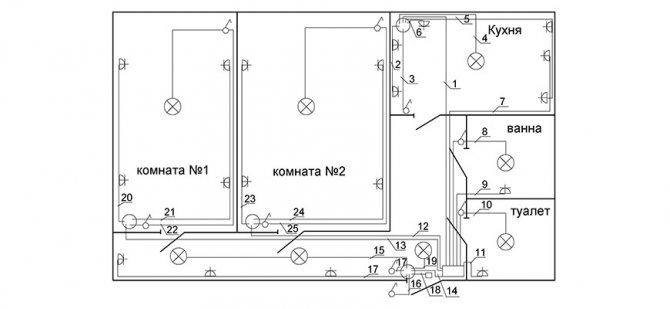

Схема электропроводки для трехкомнатной квартиры.

План электрики на даче

Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:

1. Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
2. Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.

Схема электропроводки на даче.

Электроснабжение в частном доме

В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.

Схема электропроводки в частном доме.

С чего начать разводку электрики в квартире

Работы по монтажу электропроводки в квартире или другом жилом помещении всегда должны начинаться одинаково – с составления плана разводки электрики. И вот почему. Допустим, сделали вы ремонт, не особо задумываясь по поводу конечного результата. Как захотелось, так и делали.

Расставили мебель по местам, расположили бытовую электронику. И что же у нас получилось? Катастрофа! Все розетки оказались в «холодном резерве»: одну загородил шкаф, другую диван, третью комод, а четвертую тумбочка. Даже для подключения телевизора и любимой стереосистемы как по закону подлости не оказалось розеток в радиусе 3-4 метров.

И вот здесь начинается очень веселая и увлекательная игра под названием «Раскидай по всей квартире удлинители и пилоты». Спрашивается: зачем вы делали новую электропроводку, чтобы потом ходить и спотыкаться об удлинители? Представьте, сколько денег и нервов может быть потрачено зря.

Разметочные работы

Разметочные работы представляют собой нанесение на стен мелом либо углем трассы прохождения кабеля, а также мест установки ее элементов. Чтобы быстро и ровно сделать трассу электропроводки, рекомендуется использовать веревку, заранее окрашенную в мел (либо уголь). Такая веревка правильно называется разметочным или малярным шнуром, увидеть, как им пользоваться можете на фото ниже:

Все что нужно для создания одного из участков, это закрепить один конец веревки в исходном положении и аккуратно протянуть его до концевой точки (чтобы окрашенная веревка не коснулась стены). После этого веревку нужно натянуть и резко отпустить, чтобы след остался на стене. Более подробно узнать о том, как сделать разметку стен под проводку, вы можете из нашей отдельной статьи.

После завершения разметки, рекомендуется сфотографировать стены в частном доме. Это позволит Вам быстро найти электропроводку при ее замене либо ремонте.

Как сделать проводку в доме своими руками

Перед началом работ ознакомьтесь с Правилами устройств электроустановок (ПУЭ), где прописаны основы работы с оборудованием.

1. Электропроводка в доме, выполняемая самостоятельно, требует соблюдения следующих условий:
2. необходим свободный доступ к учетному оборудованию, распредкоробам, розеткам и выключателям.
3. монтируются они на уровне 60-150см от пола; открывающиеся двери не должны закрывать доступ.
4. кабель подводят сверху;
5. Высота установки розеток варьируется от 50 до 80 сантиметров от пола. По технике безопасности нельзя их ставить меньше, чем 50 сантиметров от электрических и газовых плит, отопительных радиаторов, труб.
6. Подводка питания осуществляется снизу.
7. Количество розеток определяется из расчета 1 штука на 6 кв.м. К кухне это правило не относится, здесь ставят розетки по числу бытовой техники.
8. Для питания ванной комнаты лучше предусмотреть отдельный трансформатор, находящийся вне этого помещения (для понижения напряжения).
9. кабель прокладывается со строгим соблюдением вертикали и горизонтали (без изгибов и диагоналей, чтобы при монтаже и перфорации не повредить его).
10. горизонтальные укладываются на расстоянии 5-10 сантиметров от перекрытий и карнизов и 15 см от потолка и пола. Вертикально расположенные кабеля укладываются не меньше 10 см от края дверного или оконного проема.
11. Расстояние до газовых труб не должно быть меньше 40 сантиметров;
12. Проводка не должна соприкасаться со строительными конструкциями из металла.
13. применяются специальные короба для разводки и соединения кабелей. Соединения должны быть надежно заизолированы. Запрещено соединять медные провода с алюминиевыми.

Каким должен быть кабель?

И так, для монтажа электропроводки владельцу частного дома нужно запастись определенным количеством кабеля и электрофурнитурой (ее виды рассмотрим ниже). Кабель может быть медным или алюминиевым. Конечно, он должен иметь изоляцию.

Полезный совет: будет лучше, если использовать медный кабель. Причина этого заключается в том, что он обладает большей пропускной способностью. Это дает возможность использовать провод с меньшим сечением.

Также к преимуществам медного кабеля принадлежит и то, что он может выдерживать большую нагрузку, чем электропровод, сделанный из алюминия.

Различные виды кабеля

Еще стоит сказать и о таком моменте. В частный дом может подаваться как однофазное, так и трехфазное питание. В том случае, когда нужно будет подать ток к однофазным приборам, кабель должен быть трехжильным.

Одна жила является фазной, другая — нейтральной, третья предназначена для заземления. В случае прокладки трехфазного питания кабель должен быть пятижильным.

Для проводки могут использоваться как плоские (удобно монтировать под штукатурку), так и круглые кабели

Важной их характеристикой является поперечное сечение

Выбор электропровода с определенным сечением зависит от уровня нагрузки. Так, если будет прокладываться провод к розеткам, то эта величина должна быть не менее 2,5 кв. миллиметров. Кабели для питания осветительных приборов должны обладать сечением, которое является не меньшим 1,5 кв. миллиметров.

Полезный совет: чтобы не прогадать с сечением электрического провода, нужно провести подсчет мощности всех возможных приборов, которые будут питаться от отдельного провода. Конечно, нужно учесть некоторую величину в качестве запаса. После этого общую мощность нужно разделить на 220 (если в дом входит одна фаза) или 380 вольт (в случае наличия трехфазной сети). В результате вы будете знать силу тока, которую должен пропустить кабель.

Отталкиваясь от этой величины можно определить нужное сечение. Для этого надо воспользоваться специальными таблицами.

Советы по правильному объединению электроточек

Для создания эффективной разводки в квартире, необходимо распределить различные направления и объединить группы электроточек на этих направлениях.

Так, для прокладки электропроводки от электрического щита стоит выделить следующие линии:

• освещения на жилые комнаты, кухню и коридор;
• электроснабжения на жилые комнаты;
• отдельного электроснабжения на кухню;
• освещения и электроснабжения для ванной и туалета;
• отдельную силовую линию для электроплиты и приборов потребляющих большую мощность.

На каждую группу необходимо будет установить специальное устройство защитного отключения, которое своевременно отключит конкретную линию, что убережет проводку и питающуюся от нее технику от повреждения.

При объединении электроточек обязательно стоит использовать распределительные коробки, так как они, прежде всего, являются одним из способов изоляции соединений

Стоит отметить, что подключение электрического щитка к линиям электропередач в квартире следует обязательно доверить электрикам управляющих компаний, поскольку эти работы должны выполняться исключительно специалистами в соответствии с требованием законодательных документов.

Обзор схем электропроводки для жилых помещений

Существует несколько стандартных чертежей, применяемых для разводки электрической сети квартиры или дома. Места установки комплектующих выбирают произвольно, однако есть рекомендации, касающиеся высоты монтажа.

Однокомнатное жилье или студия

Количество потребителей в однокомнатной квартире минимально, однако это не значит, что укладывать проводку проще. Простая схема включает отдельные линии для комнаты, кухни и санузла. На каждое помещение приходится по 1 светильнику. При необходимости разделения пространства предусматривают несколько осветительных приборов. Перед укладкой проводов нужно:

• выбрать устройство защитного отключения (УЗО), рассчитать параметры сети;
• определить нагрузку и сечение проводов;
• составить схему подсоединения приборов.

Схема электропроводки для однокомнатного жилья.

Трехкомнатная квартира

Разделение электрической цепи в трехкомнатной квартире выполняется по функциональному принципу. При этом учитывают такие рекомендации:

1. Сеть розеток делят на группы с учетом числа комнат. Тот же принцип используют при разветвлении осветительной линии.
2. Кухонную сеть снабжают отдельным автоматом. Она делится на линии для освещения и бытовых приборов.
3. Электрическую цепь санузла разветвляют с учетом числа помещений.
4. Отдельную ветку обустраивают для охранных и противопожарных систем. Она должна функционировать отдельно от остальных групп.

Схема электропроводки для трехкомнатной квартиры.

План электрики на даче

Для электроснабжения летнего дома подойдет простая однолинейная цепь. Однако при укладке проводки учитывают такие особенности:

1. Линии электропередач, находящиеся вблизи дачных поселков, не рассчитаны на высокую нагрузку. Подключение мощных потребителей приводит к перепадам напряжения. Поэтому схему дополняют стабилизаторами и автоматическими выключателями.
2. Дачи не используются в зимнее время. В этом период контакты и провода окисляются, выходят из строя. Поэтому кабели укладывают открытым способом, дающим доступ для быстрого ремонта.

Схема электропроводки на даче.

Электроснабжение в частном доме

В этом случае схема составляется так же, как для квартиры. Однако при выборе способа укладки учитывают материал изготовления стен и потолка. Для отопительного оборудования укладывают отдельную силовую линию. При расчете нагрузки учитывают мощность устройств, работающих на придомовой территории.

Схема электропроводки в частном доме.

Отличительные черты современной электропроводки

Схема новой электропроводки в частном доме составляется перед монтажом. Сейчас жилье невозможно представить без компьютерной, бытовой и телевизионной техники. К каждому потребителю подводится отдельная электрическая линия. Если раньше достаточно было протянуть провода к розеткам и светильникам, то сейчас требований больше. Сложности возникают уже на этапе составления чертежа.

Требуется точный расчет предполагаемой нагрузки. Современная проводка состоит из нескольких веток, которые должны снабжаться средствами защиты от коротких замыканий.

Следует продумать и прокладку слаботочных компонентов — кабелей для интернета, телефона, телевизора. Слаботочки укладывают параллельно силовым.

Изменилась система освещения. Если ранее в комнате имелась люстра, а торшеры подключались к розеткам, то сейчас используются точечные светильники, требующие прокладки отдельных ветвей.

Увеличение количества потребителей приводит к недостаточности сечения имеющегося кабеля, из-за чего проводка перегорает. Все это учитывают при составлении схемы.

Монтаж электропроводки своими руками

Если предварительные расчеты были выполнены верно, а схема будущей проводки составлена правильна, проблем с монтажом не будет. Главное — соблюдать технику безопасности.

Первый этап работ — разметка. Линия кабельной прокладки рисуется ярким маркером прямо на стенах/потолке и строго по схеме. Делаются все необходимые пометки — места расположения розеток, выключателей, светильников, приборов, щита отключения (ЩО).

Этап второй — штробирование стен (глубина штробы примерно 20 мм, ширина равна ширине укладываемого кабеля), если проводка будет скрытой. Или осуществляется монтаж проводов открытым способом.

Для оборудования все отверстия выполняются перфоратором (насадка-«коронка»). В углах помещений обязательно оформляются сквозные отверстия для кабельного перехода.

На потолке кабель можно прикрепить непосредственно к перекрытиям или спрятать в их пустотах (с оформлением отверстий ввода/вывода), а после закрыть все декоративным потолком.

Поэтапно монтаж электропроводки после всех подготовительных мероприятий выглядит следующим образом:

1. Сначала устанавливается ЩО, а к нему подключается УЗО (в стандартном щитке внизу расположены заземляющие клеммы, наверху — нулевые, а между ними установлены автоматы).
2. Дальше внутрь заводится кабель, но не подключается. Следует знать, что подключить этот кабель может только электрик с соответствующей профессиональной квалификацией и допускающим удостоверением.
3. Вводный кабель к ЩО подводится следующим образом:
   • синий провод крепится к нулю;
   • белый проводок — к верхнему контакту УЗО (то есть к фазе);
   • желтого цвета с зеленой полосой провод крепится к заземлению.

Что же касается автоматов, они последовательно сверху соединяются белым проводом-перемычкой или специальной фабричной шиной.

Важно: следует очень внимательно смотреть на маркировку и сопроводительные отметки производителя кабеля — цвета могут отличаться от приведенных выше. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке. И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке

И вот, когда все, что нужно и можно подсоединено, можно приступать непосредственно к разводке.

Открытый вариант монтажа

Открытую проводку монтируют последовательно:

• по нанесенной разметке закрепляются короба или же кабель-каналы (на саморезы, 5-10 см от края, шаг 50 см);
• ставятся распределительные коробки, выключатели, розетки;
• кладется кабель от розеток к ЩО (от точек подключения ВВГ — 3*2,5 провода);
• от лампочек и включателей ведется ВВГ (3*1,5 кабель) к распределительному коробу.
• в распределительных коробках жилы проводов соединяются зажимами или клеммами WAGO по цвету.

Разводка скрытой проводки

Различие скрытой и открытой проводки заключается в том, что провод в первом варианте кладется по специальным гофрам в заранее оформленные штробы. Такой метод позволяет осуществлять замену/ремонт проводки, серьезно не нарушая отделки. Распределительные коробки и подрозетники в этом случае ставятся в специально проделанные ниши.

Чтобы уплотнить проводку, можно использовать гипсовую шпатлевку, а после выполнения монтажа, штробы скрытой электропроводки заштукатуриваются.

Электропроводка в частном доме

В частном доме или на даче оформление электрического кабеля потребует особых мер безопасности. Ведь такие строения могут быть выполнены из дерева. И проводка в них должна монтироваться с учетом следующих требований:

• использование кабелей с безупречной изоляцией и самозатухающих проводов;
• применение исключительно металлических распределительных и установочных коробов;
• обязательная герметизация любых соединений;
• недопущение соприкосновение открытой проводки со стенами и потолком (необходимо в обязательном порядке использовать фарфоровые изоляторы);
• ведение скрытой проводки только по медным трубам и стальным проводам, обязательно с обеспечением заземления;
• монтирование пластиковых гофр и коробов в штукатурку.

А чтобы повысить безопасность деревянного жилья, специалисты рекомендуют устанавливать в таких домах УЗО — дифференциальное реле, которое на возможную утечку тока или короткое замыкание оперативно реагирует «выбиванием» автомата.

Подробнее о схеме электропроводки

Вывод проводов из распределительного щитка соответствует расположению потребителей в разных помещениях. Рассмотрим подробнее типовые схемы распределения электричества в доме.

В современном жилище мы используем различные электроприборы, потребляющие разное количество электроэнергии. Уровень потребления ее выражается в мощности электроприбора.

Самыми мощными потребителями в современном доме являются электрические плиты, нагреватели в сауне, самыми экономными – электролампочки и мелкие бытовые устройства.

Ниже приведены средние характеристики энергопотребления некоторых наиболее часто используемых электроприборов от самых мощных к менее мощным (в Вт):

• Проточный нагреватель воды – 5000
• Электроплита – 3000
• Автоматическая стиральная машинка – 2500
• Сварочный аппарат – 2300
• Духовка – 2000
• Утюг – 1700
• Бойлер – 1500
• Пылесос – 1500
• Обогреватель – 1500
• СВЧ-печь – 1400
• Электрочайник – 1200
• Вентилятор – 1000
• Холодильник – 600
• Компьютер – 500
• Телевизор – 300
• Лампочка – 60

Уже из этого небольшого списка видим, где сосредоточены главные потребители электроэнергии в нашем доме – на кухне и в ванной-прачечной. Естественно, не рекомендуется включать все приборы сразу, но и включенной электроплиты при постоянно работающем холодильнике достаточно для существенной нагрузки на сеть.

Именно узлы, от которых ведут провода в такие помещения, имеют самые мощные автоматы.

Прямоугольная

Квартиры с открытым дизайном – это идеальный вариант для проживания одного человека или семьи без детей. Чтобы обеспечить максимальное удобство, необходимо составить план расположения мебели, осветительных приборов и прокладки инженерных коммуникаций. Студии наиболее востребованы на рынке недвижимости, так как имеют множество преимуществ.

Однокомнатные квартиры прямоугольной формы – это:

1. Свободная архитектура.
2. Стандартная планировка.
3. Квартира-студия.

Достоинства и недостатки студий:

Достоинства	Недостатки
Обильное естественное освещение	Маленькая площадь
Нет внутренних перегородок	Отсутствие балкона
Монопространство	Сложный дизайн и архитектура
Подходящие акустические характеристики	Подходящие акустические характеристики
Облегченная уборка помещения	Наличие сквозняков, что требует монтажа дополнительной вентиляции
Выгодная аренда комнаты

Чтобы квартира-студия не только служила жильем, но и была при этом комфортной, в ее дизайне применяют самые современные технологии. Прежде всего, это зонирование, которое позволит без изолирования разделить одну комнату на несколько – рабочую, зону отдыха, приема и приготовления пищи и т.д.

Зона отдыха традиционно обустраивается рядом с окном, обеденная – около стены, спальню можно изолировать неполной перегородкой, как и ванную. Прихожую обозначают вешалкой, столиком, комодом для обуви, небольшим шкафом для верхней одежды.

3-D визуализация однокомнатной прямоугольной квартиры-студии

Подробнее о заземлении

Защитное заземление конструктивно представляет собой преднамеренное соединение нетоковедущих частей, рискующих оказаться под напряжением в случае пробоя, с землей. Защитное заземление, которое следует отличать от рабочего заземления, включает следующие элементы:

• заземлитель – совокупность проводящих частей соединенных между собой. Заземлитель может быть выполнен в виде обычного металлического стержня или группы элементов специальной формы;
• заземляющий проводник, предназначенный для соединения заземляемых конструкций, цепей или отдельных элементов непосредственно с заземлителем.

Минимальное сопротивление заземляющего проводника обеспечивает протекание тока, в случае пробоя, непосредственно по нему, а не через тело человека, которое обладает большим сопротивлением.

Если постройка многоквартирного дома была выполнена после 1995 года, то здесь вероятнее всего реализована система заземления по схеме TN-S, в которой на протяжении всей цепи нулевой и заземляющий проводники разделены. Заземляющий провод уходит в землю на питающей дом трансформаторной подстанции.

Если же здание построено гораздо раньше, то отдельное заземление, которому раньше не придавали значения, здесь отсутствует. Нулевой проводник объединен с защитным заземлением по схеме TN-C. При пробое нулем станет тот, кто первый прикоснется к электроприбору. Вся надежда на устройства УЗО и автоматы с предохранителями.

Лучшим вариантом станет модернизация общей электропроводки в доме: на главном водно-распределительном щитке устанавливается шина заземления, от которой пробрасывается провод, уходящий в землю и соединяемый с разрядником. После этого остается сделать разводку новых проводов по квартирам щиткам и далее по квартирам, предварительно соединив их с заземляющей шиной.

Правила прокладки подземного кабеля

На рынке электропроводки существуют специальные марки бронированных кабелей, которые предназначены для укладки под землей. Их особенность состоит в том, что укладка ведется на песчаную подушку и зачастую без какой-либо дополнительной защиты. Существуют определенные правила к вводу электричества с использованием бронированного кабеля.

В исключительных случаях, когда кабель прокладывается под дорогой, его помещают в специальный канал или трубу. Размещать под землей другие виды кабеля, не предназначенные для такого способа, категорически запрещено.

Кабель закладывается ниже глубины промерзания, дно траншеи при необходимости уплотняется. Укладку следует производить волнообразно, с целью избегания повреждения кабеля при движениях грунта в разных температурных условиях.

После укладки траншея частично засыпается песком, далее размещается предупредительная лента, если в этом есть необходимость, затем все окончательно сравнивается землей.

Относительно ввода в здание нужно иметь в виду следующее: входная труба должна быть в фундаменте или располагаться выше него (продумывается вопрос еще на этапе проектирования дома!).

Вопрос о подключении электроэнергии к дому в индивидуальном порядке решает каждый владелец. Главное при таких работах – соблюдение определенных мер пожарной безопасности.

Правильный ввод электричества является залогом безопасной эксплуатации всего строения. Чтобы этот вид энергии мог обеспечить комфортные условия проживания, рекомендуется доверить все монтажные работы квалифицированным электрикам.

Скрытая электропроводка

Проводка в частном доме или квартире обычно выполняется скрытым способом. Исключение составляет разве что дом из бруса без внутренней отделки. Преимущество заключается в том, что проводка не видна на стенах и не портит эстетичность. Но, монтировать провода таким образом сложнее.

Необходимо предварительно подготовить штробы, используя перфоратор или штроборез. Розетки устанавливаются обычно встраиваемым способом в подрозетники. Распределительные коробки также встраиваются в стены. Для прокладки кабелей нужно использовать специальную гофру.

После прокладки кабелей штробы необходимо заделать специальным гипсом или другой подходящей для проводки шпаклевкой. Монтаж скрытой проводки можно выполнять только кабелями с негорючей изоляцией.

В схеме стоит предусмотреть УЗО, обеспечивающее защиту от токов утечки. Также рекомендуется установить реле напряжения, которое защитит бытовую технику в случае скачков напряжения.

Отличительные черты современной электропроводки

Когда в начале прошлого века электрификация стала повсеместной, прогресс порвался не только в производственную сферу, но и в быт человека. А с наступлением нынешнего тысячелетия уже невозможно представить жилье без телевизоров, компьютеров, прочей кухонной и бытовой техники. Электропроводка в квартире – скрытая сеть из проводов, по которым подается электричество к каждому потребителю. Только если раньше нужно было подвести провода к лампочке, то сейчас требований гораздо больше.

И трудности вызывает уже этап проектирования. Приходится производить расчеты. Главный фактор – нагрузка, которая возможна при включении всех бытовых приборов. Современная разводка электрики состоит из ветвей, каждая из которых предназначена для определенного числа потребителей. Нужны средства защиты от замыкания, заземление, УЗО и т.д. Хорошо, когда есть дизайнерский проект, где видно, сколько точек освещения будет в комнатах, какие бытовые приборы планируется установить. Остается лишь суммировать их потребляемую мощность. Места установки выключателей и розеток уже известны.

Однако стоит продумать не только силовое обеспечение, но и прокладку слабосильных кабелей. Современная схема проводки в квартире предполагает чертеж, где указаны каналы для прокладки кабелей к роутеру, телевизору, стационарному телефону. Не стоит забывать о системах наблюдения, пожаротушения и т.д. При этом есть одна особенность. Разделять эти две системы не стоит. Каждый прибор запитывается от сети 220 Вольт. А слабосильный кабель укладывается параллельно. В противном случае он будет лежать прямо на полу. Альтернатива – укладка в специальные каналы плинтуса.

Даже освещение стало другим. Раньше стандарт предполагал, что в комнате есть одна люстра с выключателем. Торшер и другие дополнительные источники света подключались к розеткам. Сейчас прокладка электропроводки в квартире предполагает подсоединение множества точек потребления. Это точечные светильники, бра, неоновая подсветка и прочее, что только пожелает владелец недвижимости. Нагружать старые кабеля нельзя. Увеличение числа потребителей приводит к тому, что сечения не хватает, и провод перегорает. Придется переделывать ремонт заново.

Схема электропроводки в дачном домике

Проектирование электропроводки в дачных домиках также подчинено общим правилам. Но так как эти объекты недвижимости не предназначены для постоянного проживания, разработка принципиальной схемы внутренней электроразводки имеет свои нюансы и заключены они в следующем.

1. Дачные домики находятся, как правило, за городской чертой. Линии электропередач в такой местности имеют свои особенности. В основном они введены в эксплуатацию несколько десятилетий тому назад и не рассчитаны на современный уровень нагрузки. В результате этого случаются перебои в подачи электроэнергии, резкое повышение или понижение напряжения сети. Исключить негативные последствия от возникновения таких факторов можно включением в схему проводки стабилизаторов напряжения и надежных быстродействующих автоматических выключателей.
2. Другая особенность дачных домов, которую нужно учитывать при разработке плана электропроводки, это временное проживание владельцев. В большинстве случаев дачи используются в летний период, а на зиму закрываются. В это время происходит сильное окисление проводов и контактов, что приводит к выходу из строя электропроводки. Поэтому в дачных домах рекомендуется проектировать открытую электропроводку, так как ее проще отремонтировать при появлении неисправностей.

Во всем остальном проект электрической разводки для дачи, ничем не отличается от такой же схемы для квартиры или частного дома, только он намного проще, за счет небольшого размера строения и малого количества бытовой техники.

Укладка кабеля

Укладывать кабель по полу не сложно, достаточно прихватить его к полу любым способом, чтобы он не всплывал когда будут делать стяжку. Обычно укладывают кабель вдоль стен (на расстоянии 10-15 см от стены), чтобы потом точно знать где кабель идет.

Укладка кабеля в штробе также не представляет особой сложности. Закрепить кабель в штробе можно с помощью дюбель-хомутов или обычного алебастра (строительного гипса). Алебастр быстро застывает, поэтому его также удобно использовать для монтажа подрозетников. Но прежде чем мазать им штробы, необходимо удалить из них пыль и смочить водой.

Если кабель надежно закреплен в штробе и нигде не выпирает, штробы можно замазывать обычной штукатурной смесью это сэкономит кучу времени.

Основы техники безопасности: ошибки и способы их избежать

При укладке проводки соблюдают такие правила:

1. Кабели должны пролегать горизонтально или вертикально. Скошенные участки экономят материал, однако могут вызывать проблемы при последующем ремонте квартиры.
2. Распределительные коробки должны находиться в свободном доступе. В любой момент может потребоваться ремонт.
3. Розетки не рекомендуется подключать последовательно.
4. Кабели должны быть заглублены в штукатурку не менее, чем на 2 см. В противном случае короткое замыкание может спровоцировать возгорание облицовки.
5. Про фиксации на деревянной стене необходимо применять огнеупорную гофру. Провода, даже находящиеся в рукаве, не должны контактировать с металлическими несущими конструкциями — каркасами для гипсокартонных потолков и стен.
6. При установке розеток и выключателей в деревянном доме нужно использовать паронитовые подрозетники.

Составление схемы электропроводки — процесс сложный, поэтому при сомнениях в собственных силах стоит доверить процедуру специалисту.

Прокладка проводки своими руками

Проводка в квартире укладывается скрытым методом. Для этого:

1. Размечают стену по составленной ранее схеме. Указывают места расположения выключателей, розеток, светильников.
2. Формируют каналы штроборезом. Укладывают провода, фиксируют их раствором.
3. Устанавливают подрозетники. Монтируют все компоненты электрической сети.
4. Заделывают штробы штукатуркой, сравнивая их с поверхностью.

При обшивке стен листовыми материалами штробление не требуется. Кабели остаются в пространстве между отделкой и стенами. В таком случае обязательно используют гофрированные рукава, которые хомутами прикрепляют к каркасу.

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Сколько фаз

В частный дом может подаваться однофазное напряжение (220 В) или трехфазное (380 В). По нормам энергопотребления для частного дома на однофазную сеть максимальный расход на дом может составлять 10-15 кВт, на трехфазную — 15 кВт.

Трехфазный ввод нужен только тогда, когда требуется подключить мощное оборудование, работающее от сети 380 В

Так в чем разница? В том, что в трехфазную сеть можно напрямую включать мощные электроприборы — электроплиты или котлы отопления, духовки и тому подобное оборудование. Однако требования по вводу и разводка сети 380 В намного жестче: напряжение выше, больше шансов получить тяжелую травму. Потому, если дом у вас не больше 100 квадратов, и вы не думаете его отапливать электричеством, вам лучше проводить 220 В.
