Программы для 3d-моделирования мебели

Программы для трёхмерного моделирования

Необходимость визуализировать рабочую сцену нужна по большей части для презентации мебели и разработки каталогов. При самостоятельном проектировании мебели это отходит на второй план, хотя и может служить полезным довеском. Процесс проектирования оптимально проходит в программах вроде PRO100, KitchenDraw или WOODY — одной из немногих бесплатных, но несколько устаревших на сегодняшний день программ. В них есть функция быстрого переключения отображаемого вида, начиная от чёрно-белого эскиза и заканчивая трёхмерной сценой с собственными источниками света.

Трёхмерная модель в WOODY 2.0

В комплексе «БАЗИС», например, всё не так радужно: основная работа ведётся в модуле «Мебельщик», а построение визуального концепта, игра с цветами, тенями и текстурами вынесена в модуль «Салон», который приобретается отдельно. Нельзя поспорить, что возможность визуальной оценки превращает проектирование в удовольствие, но в профессиональной деятельности это, скорее, отвлекающий фактор.

«Базис-Салон»

Несмотря на наличие графических средств, практически вся работа проводится методами параметризации. Объект на экране — лишь отображение, у него есть ряд свойств и особенностей, которые задаются вручную через параметрическое окно. Правда, в чисто визуальном режиме можно быстро перебрать имеющуюся библиотеку мебели, подобрать приглянувшиеся образцы, быстро поменять размер и пропорции (растянуть, сжать) каждого отдельного изделия и сделать глобальную расстановку, а уже потом переходить к работе над деталями.

Программное обеспечение Pro100

Этот софт позволяет сконструировать набор корпусной мебели, также с его помощью можно визуально оценить насколько эта индивидуальная мебель будет вписываться в дизайн помещения.

Стоит отметить также возможность составления спецификации со всеми материалами и фурнитурой. При производстве полезной окажется возможность создания не только сборочных чертежей, но и чертежей отдельных составных деталей.

Пример разработки проекта кухонной мебели в программе PRO 100

Дизайн создаваемой мебели может включать в себя криволинейные фасады, что значительно расширяет возможности при работе с клиентами.

Выделим основные преимущества этого программного обеспечения:

• Дружелюбный интерфейс. Основы работы программы можно изучить буквально за несколько часов, особенно если посмотреть перед этим несколько обучающих видеороликов;
• Высокий уровень трёхмерной визуализации, позволяющий не только создать реальную картинку мебели, но и в лучшем свете преподнести покупателю информацию о совместимости дизайна помещения и создаваемых предметов интерьера. Эта функция увеличивает шансы убедить заказчика в правильности того или иного дизайнерского решения;
• Большое количество вспомогательных инструментов, с помощью которых можно ускорить процесс проектирования мебели;
• Наличие в библиотеке большого количества типовых модулей, применение которых упрощает работу проектировщика. Существует также возможность редактирования этих стандартных элементов и создания собственных образцов, которые могут быть сохранены и использованы в последующем;
• Фотографическое качество готового результата проектирования дополняется возможностью создания теней и регулировки освещённости помещения;
• Существует возможность настройки программы для работы с ценами. Для этого необходимо лишь забить необходимую стоимость материалов, и в конце работы программа произведёт адекватное составление сметных работ по созданию индивидуальной мебели.

Краткий обзор программ для дизайна разработки мебели

Почти все программы, о которых мы вам расскажем, имеют бесплатные базовые версии. Вам их будет вполне достаточно, чтобы сделать дизайн проект, например, для спальни. Скачать их можно в интернете. Также если вы посчитаете, что делать чертежи удобнее карандашом и линейкой, вы можете совмещать. Например, с помощью программ сделать 3D дизайн мебели, а схемы, чертежи и планы от руки.

Программа PRO100

Это бесплатная программа, которую используют в своей работе даже профессионалы. С ее помощью вы сможете:

• изобразить мебель в 3D формате
• создать образ помещения и передвигать задуманную мебель в разные части, чтобы определить оптимальное для нее место
• смотреть то, что вы сделали, в разных ракурсах и режимах, например, в фотореалистичном режиме
• распечатывать полученные чертежи, картинки и схемы, а также отправлять их по почте знакомым для оценки

Особенность программы в том, что вам не нужна инструкция для того, чтобы ей пользоваться. Вы овладеет ей сами, без посторонней помощи – и на это у вас уйдет самое большее один день.



https://youtube.com/watch?v=PdWefWRU1u8

Программа Астра Конструктор Мебели

Эта программа идеально подойдет, если вам нужно сделать проект мягкой мебели.

В ней так же легко разобраться, как и в программе PRO100. К примеру, вам нужно только внести размеры комнаты, как она тут же отобразиться, и вы сможете расставлять мебель по своему желанию.

В программе представлены шаблоны готовой мебели. При желании вы сможете создать свои.

Особенностью, которая вам, безусловно, понравится, является то, что она сама может предложить вам оптимальные размеры для изделий, ориентируясь на значения габаритов комнаты, введенных вами.

Для наглядности ниже предлагаем вам посмотреть видео, где показывается, как создавать чертеж в этой программе.

Программа Woody

Эта программа подойдет, если вы хотите создавать дизайн проект для корпусной мебели. Хотя и для остальных видов ее тоже можно использовать.

Особенность в том, что вам достаточно сделать чертеж, а потом войти в режим 3D, как сам чертеж автоматически станет отображаться в трехмерном пространстве.

Программа Базис Мебель

Среди профессиональных дизайнеров считается одной из самых лучших. Потому что в одной программе есть множество продуктов, которые можно использовать отдельно или несколько одновременно.

А чтобы уметь пользоваться этой программой, вам, скорей всего, придется пройти обучение, так как она разрабатывалась специально для профессионалов. И за один вечер вам ее точно не изучить. Поэтому если есть возможность и вы не собираетесь в будущем стать профессионалом в мебельной отрасли, скачивайте вышеперечисленные программы.

Программа КЗ Мебель

Еще одна профессиональная программа для дизайна мебели. Она состоит из нескольких частей. Если вы решите овладеть ею, то легко можете это сделать, когда найдете руководство, в котором подробно рассказывается, как работать с каждой частью.

Отличия визуализации

САПР для разработки корпусной мебели имеют три базовых режима отображения. Первый — каркасный вид — присущ всем программам, в этом режиме отображаются только рёбра и вершины деталей. Моделировать компоненты мебели, видя только их каркас, получается довольно быстро, но при большом количестве деталей нагромождение линий вызывает путаницу.

Тогда в дело вступает режим полупрозрачного отображения, который показывает полностью или частично линии, которые не видны с текущего ракурса. Режим хорош при компоновании небольших составных объектов в ещё более крупные и относительном позиционировании.

Режим полупрозрачности в PRO100

Третий режим, присущий почти всем САПР — наложение цветов и упрощённых текстур для наглядной оценки успешности компонования, соотношений цветовой гаммы, размеров и форм. Но и здесь имеются нюансы: в программах с простейшей визуализацией, например, PRO100, нет возможности наложения текстур и цвета на отдельные грани деталей. Поэтому отображение контрастных кромок не представляется возможным, только если создавать кромку отдельным объектом со своей текстурой.

Наложение текстуры в программе «БАЗИС-Мебельщик»

Создатели KitchenDraw пошли дальше и добавили возможность рендеринга. По большому счёту, такого качества отображения не предоставит ни одна САПР для корпусной мебели, разве что неспециализированные CAD-программы. Но оправдывает ли себя такая возможность при почасовой стоимости программы $2–3 или подписке на год более чем за $500? Впрочем, KitchenDraw даёт 20 бесплатных часов, которых хватает на ознакомление с программой и составление пары пробных проектов.

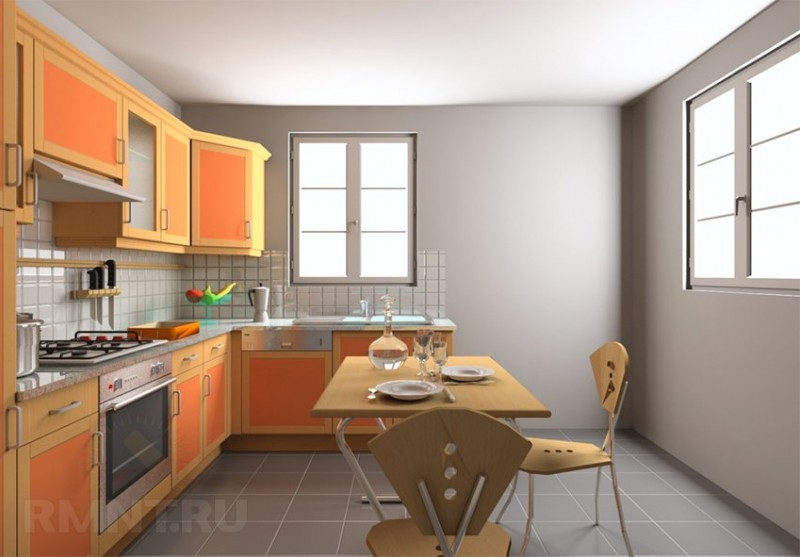

Визуализация в KitchenDraw

Задачи проектирования и оценка сложности

Конструирование корпусной мебели — достаточно скрупулёзное занятие, требующее удержания в поле внимания как глобальной концепции, так и множества мелких деталей. В отличие от прорисовки на бумаге, средства САПР дают контроль над всеми созданными объектами, даже теми, что скрыты от глаз другими деталями.

Основная задача проектирования, заключающаяся в пространственном расположении деталей корпусной мебели и компоновке их более крупных групп, решается практически любой мебельной программой. Функция трёхмерной визуализации позволяет свободно оперировать объектами, перемещать их в пространстве и обозревать с любого выгодного ракурса.

KitchenDraw

Но специфика работы именно с мебельными компонентами реализована не в любом программном обеспечении. Программа PRO100, например, несмотря на свои простоту, быстродействие и неплохою систему визуализации, совершенно не видит функциональной разницы между деталью корпуса или дверной ручкой. В контексте PRO100 или bCAD любой объект имеет форму, расположение, цвет или текстуру, но его назначение скромно умалчивается.

bCAD

Это замедляет работу над крупными проектами. Например, в комплексе «БАЗИС» автоматизированы процессы расстановки фурнитуры, программа автоматически может генерировать комплекты петель, ручек или систем выдвижения и размещать их в соответствии с правилами монтажа, попутно генерируя схему разметки для сверления. И это только один модуль программы под названием «Мебельщик», предназначенный для моделирования, а есть ещё полдюжины других частей комплекса — для раскроя листов, организации хранения, производства и продажи мебели.

«БАЗИС-Мебельщик»

Именно возможность работать со специфичными задачами мебельного проектирования, а не просто складывать дощечки в общую конструкцию, отличает специализированный софт от любительского. Программа PRO100 стоит в полной комплектации около $1000, при этом имеет демонстрационную версию, вполне пригодную для создания своих любительских проектов. Комплекс «БАЗИС» — основной конкурент PRO100 на российском рынке: стоит вдвое меньше, возможностей вдвое больше, но хромает система визуализации.

Базис-Мебельщик

Эта программа считается лидером мебельного софта.

«Базис-Мебельщик» — главный модуль для виртуального создания моделей корпусной мебели любого уровня сложности на профессиональном уровне. С его помощью можно составить полный комплекс чертежей, карту раскроя, получить конкретные рекомендации по установке крепежей, вплоть до указаний по облицовке кромкой панели. Кроме него в комплекс вошли ещё шесть модулей, подобранных для различных видов мебельного бизнеса.

Названия говорят сами за себя.

Модули программы

«Базис-Шкаф» — модуль для параметрического проектирования — изменения геометрических соотношений и различных конструктивных схем корпусной мебели. С его помощью можно получить полноценную проекцию шкафа за 5-10 минут (Рис. 4);

Рис. 4

«Базис-ЧПУ» — специализированная программа для раскроя и присадки деталей, смоделированных в основном модуле, на ЧПУ и фрезерно-присадочных центрах по изготовлению мебели (Рис. 5);

Рис. 5

«Базис-Раскрой» — софт для создания карт раскроя по всем необходимым параметрам: площадь и размеры заготовок, количество резов и их точная длина, выход «полезных» обрезков, количество отходов и т.д. (Рис. 6);

Рис. 6

«Базис-Смета» — удобный инструмент не только для расчета материальных затрат на единицу продукции, но и анализа интеллектуальных, трудовых и прочих расходов, возникающих при ведении хозяйственной деятельности. При правильных начальных настройках, последующие расчеты программа производит автоматически, позволяет подстраивать вручную бланки документации, экспортировать документы и расчетные данные в 1С:Предприятие (Рис. 7);

Рис. 7

«Базис-Салон» — программа для работы с заказчиками непосредственно в магазине мебели. Благодаря простому функционалу продавец быстро создаст и представит на суд клиента фотореалистичное изображение будущего изделия, рассчитает стоимость, передаст информацию о новом заказе в производство (либо команду отгрузить готовую продукцию со склада) (Рис. 8);

Рис. 8

«Базис-Склад» — программа учета материальных ценностей, дополняющая бухгалтерские программы, но дающая более развернутую информацию о приходе-расходе, внутреннем движении, остатках и видах материалов и т.д (Рис. 9).

Рис. 9

Плюсы «Базис-Мебельщика»

• отличный графический редактор, с помощью которого можно получать профессиональные чертежи и схемы для раскроя, изготовления деталей и сборки (Рис. 10);
• возможность создания собственных библиотек;
• реализована функция автоматической привязки маркера;
• есть возможность использования определенных фрагментов часто повторяющихся элементов для создания мебельных комплексов;- карты присадок выводятся автоматически, есть ручное редактирование;
• удобная расстановка крепежа с возможностью создания аналоговых схем (Рис. 11);
• модули могут работать как автономно, так и в комплексе. С их помощью можно максимально оптимизировать рабочее время и автоматизировать производство на каждом этапе – от приемки заказа до выдачи готовой продукции.

Рис. 10

Рис. 11

Минусы:

• самый глобальный недостаток – высокая цена ПО;
• недостаточно хорошая визуализация – проигрывает по сравнению с функционалом PRO100;
• сложность при освоении.

К примеру, чтобы изготовить шкаф, начинать работу необходимо с виртуальной визуализации проекта в «Базис-Шкафу», затем экспортировать его в «Базис-Мебельщик», чтобы проработать сложные элементы. После чего – рассчитать стоимость в «Базис-Смете», создать карты раскроя и присадки в «Базис-Раскрое», вывести остаток материала в «Базис-Склад»…

Словом, без предварительной подготовки или курса обучения разобраться довольно сложно.

Программы для раскроя

Наличие модуля оптимизации раскроя листов в программе может оказаться очень полезным. Конечно, при заказе распила листов достаточно одного только списка деталей. Но, продумав схему распила, вы сможете оценить итоговую стоимость мебели или наглядно отобразить на распечатке карты кромления, сверловки и фрезовки.

«Астра Раскрой»

Конечно, свободный импорт проектов предоставляет повышенную скорость и удобство работы, поэтому покупка дополнительных модулей для систем «БАЗИС» или «Астра» выгодна, в основном, для производителей мебели. В индивидуальном порядке можно использовать и бесплатные сторонние программы, такие как Cutting.

Cutting 3

Конечно, уйдёт определённое время, чтобы ввести параметры деталировки вручную, но для разового использования этого вполне достаточно.

рмнт.ру

Особенности ручной проработки деталей

Мы уже говорили, что некоторые программы имеют средства автоматизации размещения элементов и работы с отдельными деталями, но это лишь одна сторона вопроса. В каждой программе есть ряд примитивов — объектов, с которых всегда начинается сборка более сложных деталей и групп. В PRO100 и «Астре», например, базовым объектом служит доска, вертикальная или горизонтальная. Имеется возможность редактирования формы в плане, но только один раз, таким образом все детали проекта будут иметь постоянное сечение как минимум по одной оси. На практике это выливается в трудности при моделировании радиусных фасадов, цоколей и столешниц.

PRO100

В KitchenDraw, bCAD, WOODY и «БАЗИС» объекты также создаются примитивами-досками, но средств работы с ними больше. Например, доски могут быть нескольких типов, таких как дно, задняя стенка, боковая стенка. Руководствуясь глобальными свойствами проекта, программа может определять их более специфичные стороны, как то: размер, положение, привязка к другим деталям, или предусматривать некоторые действия, которые могут быть произведены над объектом такого типа.

bCAD

Профессиональный софт может комплектоваться шаблонизатором, предлагающим типовые конструкции ящиков, отсеков, дверец, столешниц и прочих распространённых элементов мебели. Другим отличием профессионального софта служит возможность проработки крепёжных деталей. В программе «Астра», аналоге комплекса «БАЗИС» как по функционалу, так и по стоимости, есть возможность размечать на деталях места сверления и фрезерования под установку навесов. Но «БАЗИС-Мебельщик» создаёт комплексные карты присадки и кромления, составленные, как и вся экспортируемая документация «БАЗИС», в соответствии с ЕСКД или ISO.

«Астра Конструктор Мебели»

Библиотеки

Пожалуй, нет более ценного фактора, чем обширность и содержательность библиотек компонентов к используемой программе. Большинство мебельных салонов обычно работают по очень внушительному каталогу мебельных изделий и гарнитуров, занимаясь лишь подгонкой их размеров под помещение заказчика. Кто мешает поступить так же и вам?

Даже самая простая программа PRO100 пользуется небывалым успехом у мебельщиков во многом благодаря наиболее обширной библиотеке с возможностью свободного импорта сторонних проектов, сделанных другими мастерами. Остаётся лишь внести некоторые технические детали, настроить расположение полок и ящиков, цвет — и готовая деталировка будет у вас в руках за 30–40 минут работы.

Библиотека PRO100

Библиотеки могут включать как готовые гарнитуры и даже целые концепты интерьеров, так и секции мебели по отдельности. Дополнительно в любую библиотеку входят образцы палитр красок и текстур согласно общепринятой стандартизации, так что вопросов о корректном подборе цвета при заказе распиловки обычно не возникает.

Содержательность библиотеки напрямую зависит от масштабов пользовательского сообщества, наиболее крупные среди них: PRO100, «БАЗИС», Астра и WOODY.

SketchUP

SketchUp – одна из самых простых и понятных систем для 3D-моделирования. Представлена она в двух версиях – платной и бесплатной. Конечно, платный вариант представляет гораздо больше возможностей, но и в бесплатной версии можно создать очень и очень много интересных проектов. СкетчАп позволяет создавать модели с помощью простых инструментов: линии, углы, дуги, геометрические фигуры. С их помощью вы вручную можете нарисовать любую деталь интерьера. Но если вы рисовать не хотите, то также можете скачать и загрузить готовые модели с официального сайта или просторов интернета.

Помимо простых инструментов, эта программа имеет также ряд своих особенностей. Например, инструмент «Тяни-Толкай» («Push/Pull») позволяет вам возводить стены просто перетягивая линии. В СкетчАп вы можете перейти в режим осмотра и изучить свою модель, как бы играя за человека. Это позволяет осмотреть объект со всех ракурсов и сравнить размеры. И еще одна интересная функция – импорт рельефа с карт и экспорт моделей на карту. Эту возможность вам предоставляет Google Earth.

Видео-урок по работе в SketchUp

Скачать Google SketchUp

K3-Мебель

K3-Мебель – это мощный комплекс программ на русском языке, с помощью которого вы можете полностью автоматизировать производство на малых и крупных предприятиях. Его особенность в том, что каждый модуль комплекса настраивается под предприятие, которое его использует.

Самый крупный компонент системы – К3-Мебель-ПКМ – модуль для производства корпусной мебели может использоваться самостоятельно. С ее помощью можно наладить процесс производства: от проектирования до продажи изделия.

Также модуль следит за корректностью построения модели и автоматически расставляет крепежи, строит чертежи и карты раскроя.

Специально для малого бизнеса существует модуль K3-Мебель-АМБИ, который содержит все инструменты комплекса К3-Мебель, но с уже подобранными настройками для небольших предприятий.

Скачать K3-Мебель

Здесь рассмотрен лишь небольшой список самых популярных программ для трехмерного моделирования мебели. Мы постарались подобрать решения для всех категорий: и для предприятий, и для дизайнеров, и для простых пользователей, которые хотят сделать ремонт. Надеемся, вы подберете себе что-нибудь на свое усмотрение.

Программы-визуализаторы

Их функционал – создание наглядной 3D модели мебели. Самыми распространёнными версиями будут:

• Google SketchUp;
• К3-Дизайн мебели;
• PRO-100;
• Woody & Sayer .

Эти программы отличает простота эксплуатации, интуитивный интерфейс и автоматизация большинства процессов. Даже непрофессионал с лёгкостью сможет создать будущий шкаф и рассмотреть его модель детально. Основное управление осуществляется мышкой, с помощью клавиатуры задаются размеры. Для удобства пользователей в наличии большая библиотека готовых решений, каждый элемент которой можно оптимизировать под собственные нужды.

Программа «Объемник – мебельное предприятие»

При первом знакомстве с программой сразу становится понятным, что программа очень современная и продвинутая. Работает на Windows, MacOS и Linux.

Начало работы с программой ОБЪЕМНИК

Основные компоненты программы:

1. Графический редактор

В программе легко проектировать любую мебель. Достаточно перетянуть элементы с правой панели в рабочую зону. Как видно из видео ниже, можно также вручную переносить тумбы, используя функцию сдвиг. Поработав минут 15-20 понимаешь, что все очень удобно и продумано.

Какая мебель в программе уже представлена: это кухни в массиве дерева, в пластике, в рамочных профилях, интересные гнутые фасады, целый набор различных шкафов – купе, распашные, ортопедические основания, есть различные панели, из которых также составляется мебель. Можно создать любую модель свою, либо использовать готовые модели из предложенных разработчиком.

По итогу документ сохраняется в базу заказов, но помимо этого в программе есть так называемое CAD-меню, расширяющее форматы сохранения и загрузки 3D-моделей: IGES, STEP, STL, VRML.

2. Раскрой листовых материалов

После создания проекта мебели детали отдаются в раскрой. Здесь несколько режимов расчета, работа с остатками ЛДСП, настройки толщины режущей части, поперечного или продольного реза.

Раскрой

Плюсы:

• легкость в освоении без каких-либо специальных навыков;
• полная база материалов и моделей, добавление своих материалов;
• раскрой в комплекте;
• неплохая графика;
• есть сложные построения для продвинутых пользователей: создание контуров, поверхностей, вычитания и сложения геометрических тел;
• форматы 3Д моделей для добавления в программу и вывод на 3Д принтер или на станок с программным управлением.

Минусы:

программа платная, но по очень доступной цене, по сравнению с аналогами. На момент написания обзора цена за полный комплект составляет 10900 рублей, за все сразу.

Скачать можно на официальном сайте.
