Программы для проектирования мебели

Содержание:

K3-Мебель

K3-Мебель – это мощный комплекс программ на русском языке, с помощью которого вы можете полностью автоматизировать производство на малых и крупных предприятиях. Его особенность в том, что каждый модуль комплекса настраивается под предприятие, которое его использует.

Самый крупный компонент системы – К3-Мебель-ПКМ – модуль для производства корпусной мебели может использоваться самостоятельно. С ее помощью можно наладить процесс производства: от проектирования до продажи изделия.

Также модуль следит за корректностью построения модели и автоматически расставляет крепежи, строит чертежи и карты раскроя.

Специально для малого бизнеса существует модуль K3-Мебель-АМБИ, который содержит все инструменты комплекса К3-Мебель, но с уже подобранными настройками для небольших предприятий.

Скачать K3-Мебель

Здесь рассмотрен лишь небольшой список самых популярных программ для трехмерного моделирования мебели. Мы постарались подобрать решения для всех категорий: и для предприятий, и для дизайнеров, и для простых пользователей, которые хотят сделать ремонт. Надеемся, вы подберете себе что-нибудь на свое усмотрение.

Программа Базис-Мебельщик

Базис-Мебельщик является одним из модулей программного комплекса, с помощь которого корпусная мебель по индивидуальному заказу доходит до своих заказчиков.


Интерфейс программы Базис- Мебельщик

Вкратце этот продукт имеет богатый набор функций, с помощью которых можно получить все необходимые чертежи создаваемой модели, узнать точные крепёжные места, а также выяснить остальные мелочи. Программный комплекс имеет помимо данного модуля ещё шесть составляющих, с помощью которых можно наладить целую фабрику по созданию предметов интерьера.

Преимущества программы:

  • Функциональность, позволяющая моделировать мебель на профессиональном уровне. Составление чертежей и моделей раскроя, указание крепёжных мест, все это позволяет этой программе пользоваться популярностью среди дизайнеров и производителей;
  • Существует функция обновления базы данных собственными элементами;
  • Существуют все необходимые привязки при работе в графическом редакторе;
  • Программа распознаёт часто используемые детали и предлагает добавить их автоматически, что очень полезно при создании модульной мебели;

    Разработка ящика для шкафа в Базис- Мебельщике

  • Инструмент работы с фурнитурой очень удобен;
  • Работа с программным комплексом может осуществляться как комплексно, так и отдельно с каждым модулем. Комплексная работа позволяет увеличить производительность организации, занимающейся производством мебели на всех этапах.

Недостатки программы:

  • Стоимость софта окажется не по карману многим организациям;
  • Трёхмерная визуализация программы не позволяет конкурировать ей с подобными продуктами по качеству картинки;
  • Для того чтобы изучить основы работы программы потребуется много времени. Это усугубляется скудным наличием в сети обучающих видеороликов от пользователей.

Рассмотрим остальные модули этого программного продукта для производства мебели.

Базис-Шкаф

Утилита для проектирования мебели посредством изменения конструктивных схем.

Применив этот модуль можно за несколько минут смоделировать шкаф с желаемыми параметрами.

Базис-ЧПУ

Модуль, с помощью которого производится раскрой деталей корпусной мебели, создаваемой в других модулях программного комплекса.

Базис-Раскрой

Утилита для раскроя деталей по задаваемым параметрам. Этот модуль позволяет рассчитать площадь и габариты модели, выяснить наличие обрезков, которые могут ещё пригодиться и подсчитать количество ненужных отходов.

Базис-Смета

Эта составляющая программного комплекса помогает рассчитать стоимость готовой продукции, производит анализ затрат на интеллектуальный труд и производственную деятельность.


Подсчет стоимости шкафа в программе Базис-Смета

Кроме этого утилита производит учёт прочих сопутствующих производству мебели затрат. Забив необходимые сведения в настройки, утилита в автоматическом режиме создаёт бухгалтерские документы, необходимые для деятельности организации-изготовителя.

Базис-Салон

Утилита, позволяющая производить продажу продуктов. С помощью этого модуля менеджер с лёгкостью сможет представить клиенту трёхмерное изображение выбранного предмета интерьера, сориентировать его по возможной стоимости, а также по срокам изготовления. Программа автоматически передаёт сведения о заказе на производство или информирует персонал о наличии подобной продукции на складе.


Пример проектирования комнаты и кухни в Базис-Салон

Базис-Склад

Этот модуль помогает вести учёт продукции. С её помощью хозяйственная деятельность на предприятии осуществляется быстрее и легче, потому как отображается вся необходимая информация о приходе/расходе материалов, их остатках и перемещении.

Программы-визуализаторы

Их функционал – создание наглядной 3D модели мебели. Самыми распространёнными версиями будут:

  • Google SketchUp;
  • К3-Дизайн мебели;
  • PRO-100;
  • Woody & Sayer .

Эти программы отличает простота эксплуатации, интуитивный интерфейс и автоматизация большинства процессов. Даже непрофессионал с лёгкостью сможет создать будущий шкаф и рассмотреть его модель детально. Основное управление осуществляется мышкой, с помощью клавиатуры задаются размеры. Для удобства пользователей в наличии большая библиотека готовых решений, каждый элемент которой можно оптимизировать под собственные нужды.

Программное обеспечение Pro100

Этот софт позволяет сконструировать набор корпусной мебели, также с его помощью можно визуально оценить насколько эта индивидуальная мебель будет вписываться в дизайн помещения.

Стоит отметить также возможность составления спецификации со всеми материалами и фурнитурой. При производстве полезной окажется возможность создания не только сборочных чертежей, но и чертежей отдельных составных деталей.


Пример разработки проекта кухонной мебели в программе PRO 100

Дизайн создаваемой мебели может включать в себя криволинейные фасады, что значительно расширяет возможности при работе с клиентами.

Выделим основные преимущества этого программного обеспечения:

  • Дружелюбный интерфейс. Основы работы программы можно изучить буквально за несколько часов, особенно если посмотреть перед этим несколько обучающих видеороликов;
  • Высокий уровень трёхмерной визуализации, позволяющий не только создать реальную картинку мебели, но и в лучшем свете преподнести покупателю информацию о совместимости дизайна помещения и создаваемых предметов интерьера. Эта функция увеличивает шансы убедить заказчика в правильности того или иного дизайнерского решения;
  • Большое количество вспомогательных инструментов, с помощью которых можно ускорить процесс проектирования мебели;
  • Наличие в библиотеке большого количества типовых модулей, применение которых упрощает работу проектировщика. Существует также возможность редактирования этих стандартных элементов и создания собственных образцов, которые могут быть сохранены и использованы в последующем;
  • Фотографическое качество готового результата проектирования дополняется возможностью создания теней и регулировки освещённости помещения;
  • Существует возможность настройки программы для работы с ценами. Для этого необходимо лишь забить необходимую стоимость материалов, и в конце работы программа произведёт адекватное составление сметных работ по созданию индивидуальной мебели.

Задачи проектирования и оценка сложности

Конструирование корпусной мебели — достаточно скрупулёзное занятие, требующее удержания в поле внимания как глобальной концепции, так и множества мелких деталей. В отличие от прорисовки на бумаге, средства САПР дают контроль над всеми созданными объектами, даже теми, что скрыты от глаз другими деталями.

Основная задача проектирования, заключающаяся в пространственном расположении деталей корпусной мебели и компоновке их более крупных групп, решается практически любой мебельной программой. Функция трёхмерной визуализации позволяет свободно оперировать объектами, перемещать их в пространстве и обозревать с любого выгодного ракурса.

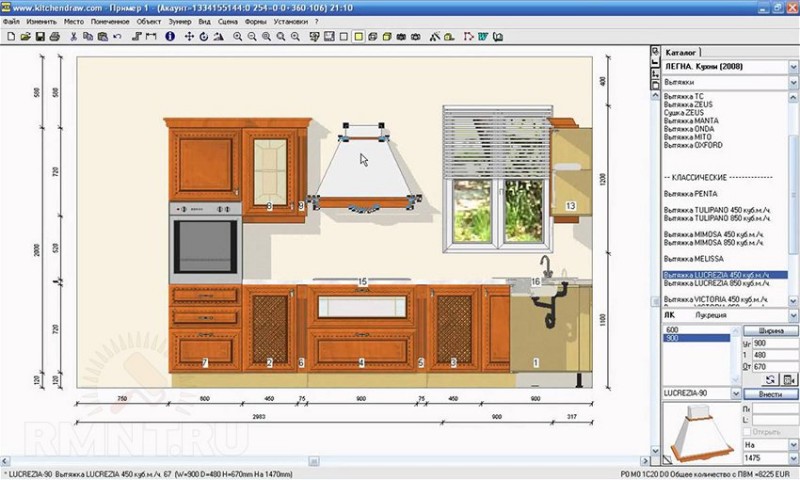

KitchenDraw

Но специфика работы именно с мебельными компонентами реализована не в любом программном обеспечении. Программа PRO100, например, несмотря на свои простоту, быстродействие и неплохою систему визуализации, совершенно не видит функциональной разницы между деталью корпуса или дверной ручкой. В контексте PRO100 или bCAD любой объект имеет форму, расположение, цвет или текстуру, но его назначение скромно умалчивается.


bCAD

Это замедляет работу над крупными проектами. Например, в комплексе «БАЗИС» автоматизированы процессы расстановки фурнитуры, программа автоматически может генерировать комплекты петель, ручек или систем выдвижения и размещать их в соответствии с правилами монтажа, попутно генерируя схему разметки для сверления. И это только один модуль программы под названием «Мебельщик», предназначенный для моделирования, а есть ещё полдюжины других частей комплекса — для раскроя листов, организации хранения, производства и продажи мебели.


«БАЗИС-Мебельщик»

Именно возможность работать со специфичными задачами мебельного проектирования, а не просто складывать дощечки в общую конструкцию, отличает специализированный софт от любительского. Программа PRO100 стоит в полной комплектации около $1000, при этом имеет демонстрационную версию, вполне пригодную для создания своих любительских проектов. Комплекс «БАЗИС» — основной конкурент PRO100 на российском рынке: стоит вдвое меньше, возможностей вдвое больше, но хромает система визуализации.

Несколько советов при моделировании кухни

По словам специалистов, кухонная мебель может прослужить порядка 20 лет, при условии надлежащего ухода за ней и правильной эксплуатации. Учитывая то, что многие люди проводят на кухне немалую часть своей жизни, её обстановка должна быть максимально удобной и приятной. Поэтому прежде чем начинать проектировку этого помещения, следует заранее чётко определиться со своими желаниями и требованиями к этой части дома.

Подробный план помещения

Нарисуйте на бумаге как можно более подробный план помещения. Указывайте не только стандартные габариты, но и ряд других параметров:

  • месторасположение имеющихся коммуникаций (вода, отопление, проводка, газ);
  • размеры окон с точным указанием расстояния от подоконников до пола;
  • наличие места для обустройства дополнительных шкафчиков, в которых будут храниться запасы или хозяйственные вещи;
  • место, где будет располагаться обеденная зона;
  • площадь кухонного помещения.

Во время указания этих параметров принимайте во внимание рост каждого человека, который будет находиться на кухне. При планировке и расположении мебели на кухне учитывайте рост живущих в квартире или доме людей. При планировке и расположении мебели на кухне учитывайте рост живущих в квартире или доме людей


При планировке и расположении мебели на кухне учитывайте рост живущих в квартире или доме людей

Зонирование кухни

Разбейте территорию своей кухни на несколько зон. В идеале планировка кухни должна включать в себя не менее пяти зон:

  • зона для приготовления пищи;
  • обеденная зона;
  • зона мойки;
  • зона для хранения кухонных принадлежностей и посуды;
  • зона для хранения продуктов.

При распределении зон важно учитывать режим работы и свои потребности, а также левша вы или правша. Пример схемы зонирования кухни. Пример схемы зонирования кухни


Пример схемы зонирования кухни

Эргономика

Во время планировки зон хранения, расположение этих мест следует планировать в полном соответствии с эргономическими уровнями. Предметы, которыми вы пользуетесь чаще всего, необходимо хранить в легкодоступных ящиках (например, в нижней области верхнего стола или под столешницей).

Те вещи, которые используются реже, рекомендуется хранить в средней области нижнего и верхнего шкафа. Остальные предметы, которыми вы практически не пользуетесь, необходимо располагать в верхней области верхнего шкафа или в нижней области нижнего шкафа.

Специальные кухонные ящики и шкафы

Кухонную утварь можно хранить в специальных ящиках с высокими боковыми стенками. Практически все хозяйки предпочитают складывать одну кастрюлю в другую, что позволяет сэкономить до 55% свободного места.

Не рекомендуется выбирать нижние шкафы с распашными фасадами, так как они занимают слишком много места, в отличие от, например, шкафчиков с выдвижными ящиками. Если вы приобретёте шкафы с дверцами, то, пытаясь достать ту или иную необходимую вещь, вам придется постоянно нагибаться или даже убирать некоторые предметы.

При использовании шкафчиков с выдвижными ящиками вы всегда сможете легко и быстро достать все необходимые вещи. Рекомендуется использовать направляющие полного выдвижения, чтобы полностью видеть содержимое ящика.

Высота кухонного стола

Помните то, что высота кухонного стола для основных работ должна полностью подходить к вашему росту. Чтобы определить наиболее оптимальную высоту стола, согните руки в локтях. Полученное расстояние между рабочим столом и согнутыми руками должно составлять порядка 10-15 сантиметров.

Удобная планировка кухни для приготовления пищи

Кухонная столешница

Кухонная столешница должна обладать удобной для вас шириной. Помимо этого, зона подготовки должна обладать необходимым количеством света и места, что позволит сделать вашу работу наиболее комфортной. Самая оптимальная ширина этой зоны составляет порядка 90см.

Программное обеспечение «Астра»


Проектирование мебели в конструкторе Астра Этот софт, в отличие от программного комплекса «Базис», настроен на проектирование корпусной мебели для малых и средних предприятий, что соответственно, сказывается и на его стоимость.

Стоит отметить схожесть с вышеописанным продуктом Pro100, но «Астра» проигрывает ему в функциональных возможностях.

Преимущества программы:

  • Выбор способа раскроя, который будет минимизировать расход материала;
  • Установка фурнитуры в автоматическом режиме;
  • Создание полного комплекта рабочих чертежей;
  • Возможность создания оценки стоимости работ;
  • Бесплатная демонстративная версия обладает широким функционалом.

Недостатки программы:

  • Составляемая смета не включает в себя цену фурнитуры;
  • Высокие требования к персональному компьютеру, а именно к видеокарте;
  • Небольшое количество типовых моделей;
  • Сложная настройка программы.

Мебельный конструктор «Астра» состоит из нескольких модулей:

  1. Раскрой.
  2. Конструктор.
  3. S-Nesting.

Первые два модуля предназначены соответственно для раскроя и визуализации, а последний для производства криволинейных моделей мебели.

Проектирование — не мы, чертеж — мы

Не всё за вас сделают в бесплатном планировочной решении (да и в платном тоже). Проект кухни с расстановкой мебели, проектирование и чертеж для распилов вам дадут, а вот план электрики, вентиляции, стык пола на кухне — делаем сами.

Размещение всех розеток

Для этого важно знать не только встраиваемую технику: кофеварка, чайник, тостер, блендер и т.д. Отдельно розетка под мойкой на случай измельчителя отходов или помпы для фильтра

Все контуры света и расположение всех выключателей

Важно: стандарт включения подсветки фартука кнопкой на нем самом — ошибка. Делайте подвод всего дополнительного освещения на нормальный выключатель на входе в кухню — пользоваться им будете чаще чем верхним светом

Особенно важно делать нормальное включение в кухне-гостиной.

Ручки. Нет, нельзя оставить на потом. От них сильно зависит внешний вид. Плюс, для угловых или маленьких кухонь могут быть нюансы с открыванием дверц.

Правильное подключение вытяжки подразумевает тройник с обратным клапаном, который куда-то нужно отвести. Если кухня не до потолка, проблем нет. Но правильная кухня делается до потолка — думайте куда делать свободный отвод вытяжки.

Особенности ручной проработки деталей

Мы уже говорили, что некоторые программы имеют средства автоматизации размещения элементов и работы с отдельными деталями, но это лишь одна сторона вопроса. В каждой программе есть ряд примитивов — объектов, с которых всегда начинается сборка более сложных деталей и групп. В PRO100 и «Астре», например, базовым объектом служит доска, вертикальная или горизонтальная. Имеется возможность редактирования формы в плане, но только один раз, таким образом все детали проекта будут иметь постоянное сечение как минимум по одной оси. На практике это выливается в трудности при моделировании радиусных фасадов, цоколей и столешниц.

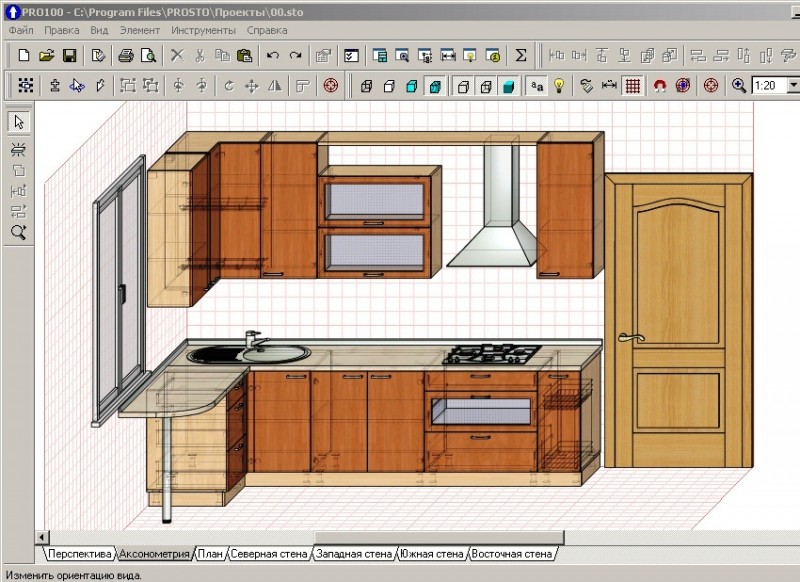

PRO100

В KitchenDraw, bCAD, WOODY и «БАЗИС» объекты также создаются примитивами-досками, но средств работы с ними больше. Например, доски могут быть нескольких типов, таких как дно, задняя стенка, боковая стенка. Руководствуясь глобальными свойствами проекта, программа может определять их более специфичные стороны, как то: размер, положение, привязка к другим деталям, или предусматривать некоторые действия, которые могут быть произведены над объектом такого типа.


bCAD

Профессиональный софт может комплектоваться шаблонизатором, предлагающим типовые конструкции ящиков, отсеков, дверец, столешниц и прочих распространённых элементов мебели. Другим отличием профессионального софта служит возможность проработки крепёжных деталей. В программе «Астра», аналоге комплекса «БАЗИС» как по функционалу, так и по стоимости, есть возможность размечать на деталях места сверления и фрезерования под установку навесов. Но «БАЗИС-Мебельщик» создаёт комплексные карты присадки и кромления, составленные, как и вся экспортируемая документация «БАЗИС», в соответствии с ЕСКД или ISO.


«Астра Конструктор Мебели»

Программы для трёхмерного моделирования

Необходимость визуализировать рабочую сцену нужна по большей части для презентации мебели и разработки каталогов. При самостоятельном проектировании мебели это отходит на второй план, хотя и может служить полезным довеском. Процесс проектирования оптимально проходит в программах вроде PRO100, KitchenDraw или WOODY — одной из немногих бесплатных, но несколько устаревших на сегодняшний день программ. В них есть функция быстрого переключения отображаемого вида, начиная от чёрно-белого эскиза и заканчивая трёхмерной сценой с собственными источниками света.

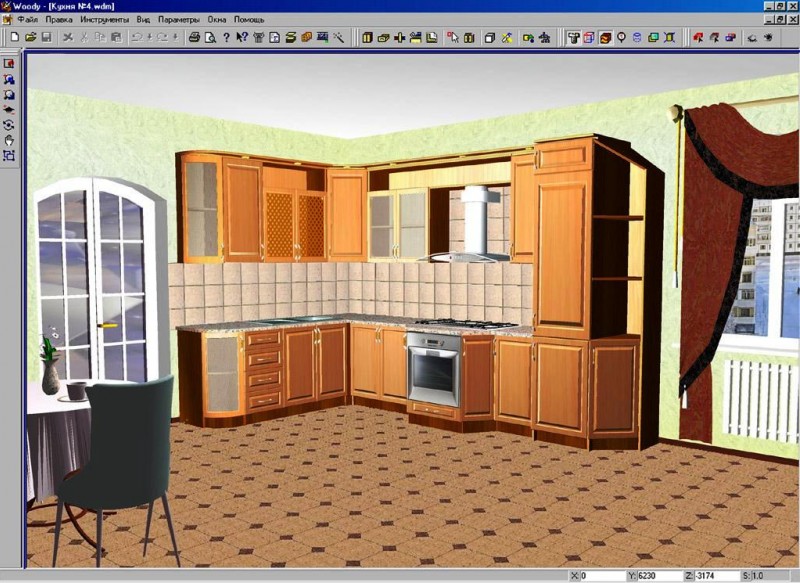

Трёхмерная модель в WOODY 2.0

В комплексе «БАЗИС», например, всё не так радужно: основная работа ведётся в модуле «Мебельщик», а построение визуального концепта, игра с цветами, тенями и текстурами вынесена в модуль «Салон», который приобретается отдельно. Нельзя поспорить, что возможность визуальной оценки превращает проектирование в удовольствие, но в профессиональной деятельности это, скорее, отвлекающий фактор.


«Базис-Салон»

Несмотря на наличие графических средств, практически вся работа проводится методами параметризации. Объект на экране — лишь отображение, у него есть ряд свойств и особенностей, которые задаются вручную через параметрическое окно. Правда, в чисто визуальном режиме можно быстро перебрать имеющуюся библиотеку мебели, подобрать приглянувшиеся образцы, быстро поменять размер и пропорции (растянуть, сжать) каждого отдельного изделия и сделать глобальную расстановку, а уже потом переходить к работе над деталями.

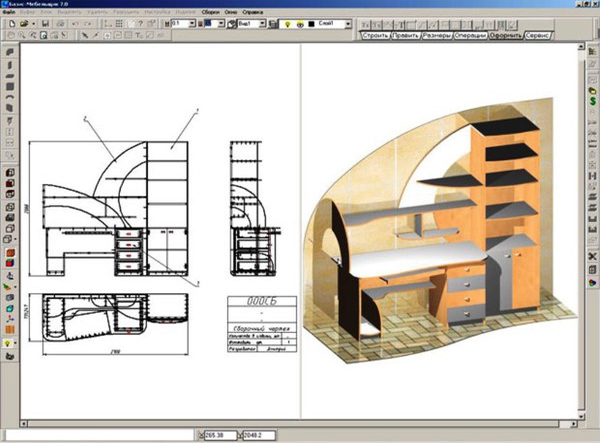

Базис-Мебельщик

Эта программа считается лидером мебельного софта.

«Базис-Мебельщик» — главный модуль для виртуального создания моделей корпусной мебели любого уровня сложности на профессиональном уровне. С его помощью можно составить полный комплекс чертежей, карту раскроя, получить конкретные рекомендации по установке крепежей, вплоть до указаний по облицовке кромкой панели. Кроме него в комплекс вошли ещё шесть модулей, подобранных для различных видов мебельного бизнеса.

Названия говорят сами за себя.

Модули программы

«Базис-Шкаф» — модуль для параметрического проектирования — изменения геометрических соотношений и различных конструктивных схем корпусной мебели. С его помощью можно получить полноценную проекцию шкафа за 5-10 минут (Рис. 4);

Рис. 4

«Базис-ЧПУ» — специализированная программа для раскроя и присадки деталей, смоделированных в основном модуле, на ЧПУ и фрезерно-присадочных центрах по изготовлению мебели (Рис. 5);

Рис. 5

«Базис-Раскрой» — софт для создания карт раскроя по всем необходимым параметрам: площадь и размеры заготовок, количество резов и их точная длина, выход «полезных» обрезков, количество отходов и т.д. (Рис. 6);

Рис. 6

«Базис-Смета» — удобный инструмент не только для расчета материальных затрат на единицу продукции, но и анализа интеллектуальных, трудовых и прочих расходов, возникающих при ведении хозяйственной деятельности. При правильных начальных настройках, последующие расчеты программа производит автоматически, позволяет подстраивать вручную бланки документации, экспортировать документы и расчетные данные в 1С:Предприятие (Рис. 7);

Рис. 7

«Базис-Салон» — программа для работы с заказчиками непосредственно в магазине мебели. Благодаря простому функционалу продавец быстро создаст и представит на суд клиента фотореалистичное изображение будущего изделия, рассчитает стоимость, передаст информацию о новом заказе в производство (либо команду отгрузить готовую продукцию со склада) (Рис. 8);

Рис. 8

«Базис-Склад» — программа учета материальных ценностей, дополняющая бухгалтерские программы, но дающая более развернутую информацию о приходе-расходе, внутреннем движении, остатках и видах материалов и т.д (Рис. 9).

Рис. 9

Плюсы «Базис-Мебельщика»

  • отличный графический редактор, с помощью которого можно получать профессиональные чертежи и схемы для раскроя, изготовления деталей и сборки (Рис. 10);
  • возможность создания собственных библиотек;
  • реализована функция автоматической привязки маркера;
  • есть возможность использования определенных фрагментов часто повторяющихся элементов для создания мебельных комплексов;- карты присадок выводятся автоматически, есть ручное редактирование;
  • удобная расстановка крепежа с возможностью создания аналоговых схем (Рис. 11);
  • модули могут работать как автономно, так и в комплексе. С их помощью можно максимально оптимизировать рабочее время и автоматизировать производство на каждом этапе – от приемки заказа до выдачи готовой продукции.

Рис. 10

Рис. 11

Минусы:

  • самый глобальный недостаток – высокая цена ПО;
  • недостаточно хорошая визуализация – проигрывает по сравнению с функционалом PRO100;
  • сложность при освоении.

К примеру, чтобы изготовить шкаф, начинать работу необходимо с виртуальной визуализации проекта в «Базис-Шкафу», затем экспортировать его в «Базис-Мебельщик», чтобы проработать сложные элементы. После чего – рассчитать стоимость в «Базис-Смете», создать карты раскроя и присадки в «Базис-Раскрое», вывести остаток материала в «Базис-Склад»…

Словом, без предварительной подготовки или курса обучения разобраться довольно сложно.

Краткий обзор программ для дизайна разработки мебели

Почти все программы, о которых мы вам расскажем, имеют бесплатные базовые версии. Вам их будет вполне достаточно, чтобы сделать дизайн проект, например, для спальни. Скачать их можно в интернете. Также если вы посчитаете, что делать чертежи удобнее карандашом и линейкой, вы можете совмещать. Например, с помощью программ сделать 3D дизайн мебели, а схемы, чертежи и планы от руки.

Программа PRO100

Это бесплатная программа, которую используют в своей работе даже профессионалы. С ее помощью вы сможете:

  • изобразить мебель в 3D формате
  • создать образ помещения и передвигать задуманную мебель в разные части, чтобы определить оптимальное для нее место
  • смотреть то, что вы сделали, в разных ракурсах и режимах, например, в фотореалистичном режиме
  • распечатывать полученные чертежи, картинки и схемы, а также отправлять их по почте знакомым для оценки

Особенность программы в том, что вам не нужна инструкция для того, чтобы ей пользоваться. Вы овладеет ей сами, без посторонней помощи – и на это у вас уйдет самое большее один день.



https://youtube.com/watch?v=PdWefWRU1u8

Программа Астра Конструктор Мебели

Эта программа идеально подойдет, если вам нужно сделать проект мягкой мебели.

В ней так же легко разобраться, как и в программе PRO100. К примеру, вам нужно только внести размеры комнаты, как она тут же отобразиться, и вы сможете расставлять мебель по своему желанию.

В программе представлены шаблоны готовой мебели. При желании вы сможете создать свои.

Особенностью, которая вам, безусловно, понравится, является то, что она сама может предложить вам оптимальные размеры для изделий, ориентируясь на значения габаритов комнаты, введенных вами.

Для наглядности ниже предлагаем вам посмотреть видео, где показывается, как создавать чертеж в этой программе.

Программа Woody

Эта программа подойдет, если вы хотите создавать дизайн проект для корпусной мебели. Хотя и для остальных видов ее тоже можно использовать.

Особенность в том, что вам достаточно сделать чертеж, а потом войти в режим 3D, как сам чертеж автоматически станет отображаться в трехмерном пространстве.

Программа Базис Мебель

Среди профессиональных дизайнеров считается одной из самых лучших. Потому что в одной программе есть множество продуктов, которые можно использовать отдельно или несколько одновременно.

А чтобы уметь пользоваться этой программой, вам, скорей всего, придется пройти обучение, так как она разрабатывалась специально для профессионалов. И за один вечер вам ее точно не изучить. Поэтому если есть возможность и вы не собираетесь в будущем стать профессионалом в мебельной отрасли, скачивайте вышеперечисленные программы.

Программа КЗ Мебель

Еще одна профессиональная программа для дизайна мебели. Она состоит из нескольких частей. Если вы решите овладеть ею, то легко можете это сделать, когда найдете руководство, в котором подробно рассказывается, как работать с каждой частью.

Bplanner.me

Регистрация

Не требует регистрации, не нужно ничего заполнять ― вы сразу можете начать в ней работать, благо она полностью русифицирована.

Начало работы

Окно онлайн-конструктора разделено на два поля: меню выбора слева и трехмерная проекция. Третье поле появляется справа при редактировании элементов. Меню выбора расширяемое, в нем можно просмотреть выбираемые элементы.

Вверху расположено меню общего управления проектом, в котором помимо стандартных команд есть несколько интересных функций. Например, режим отображения «в контурах», а также настройка отображения размеров.

Есть также режим «развертки стен», где вы можете увидеть вашу кухню по выбранной осевой проекции.

Кстати, программа сохраняет ваш проект прямо на компьютер, и в любой момент вы можете его открыть (поддерживается сохранение проекта в формате obj). Этот формат можно открыть в любом профессиональном дизайнерском программном пакете типа 3ds Max или специализированных пакетах для мебельщиков (к примеру, Pro100).

Снизу расположена панель навигации, хотя можно передвигаться и с помощью мышки или стрелочек на клавиатуре. Правее есть кнопка, которая раскрывает каталог материалов, которые использованы в вашем проекте.

Очень интересно реализована система выбора функций редактирования элемента, в виде кольца с пиктограммами, где вы можете выбрать свойства объекта, скопировать, удалить его или перекрасить.

Кстати, у кухонных элементов много различных свойств, которые можно изменить. Это не только форма и цвет фасадов, а наполнение самих модулей.

Все размеры в программе расставляются автоматически. Причем абсолютно на всех проекциях, что очень удобно при контроле действий и распечатке.

Расстановка оборудования и модулей кухни

Установив параметры вашего помещения, вы можете приступить к наполнению кухни бытовой техникой и модулями. К сожалению, изменить каким-то образом конфигурацию помещения нельзя. Выборов шаблона конфигураций тоже нет. Поэтому только прямоугольная конфигурация.

Также нужно установить общие параметры вашей кухни, которые вынесены в отдельный пункт меню – толщина столешницы, высота цоколя и высота фартука. Зачем так сделано, не совсем понятно, так как эти параметры в кухнях либо стандартизированы и выбираются в зависимости от производителя, либо рисуются в зависимости от конфигурации кухни, если говорить о фартуке.

Далее, методом выбора модулей мы вставляем их в проект. Тут фантазия может разгуляться, так как действительно есть из чего выбрать. Мало того, каждый модуль можно изменить как вам угодно, даже общие размеры.

Не нужно стремиться тут же изменить дизайн фасадов или их цвет. Вы это можете сделать для всей кухни разом воспользовавшись функцией «материалы», которая изменяет буквально все. Правда, почему-то в отдельную позицию вынесены ручки. Нужно отметить, что мойки, почему то представлены только в двухмерном виде как текстуры, что является минусом.

Вы можете включать и выключать «освещение». Сделано это для лучшего восприятия вашего проекта.

Не забудьте, что можно открыть все модули, для просмотра их внутреннего наполнения.

Вывод результата

Во-первых, вы можете сделать скриншоты вашей кухни, воспользовавшись иконкой рисунка в верхнем меню. Сохраняет то, что изображено в данный момент у вас на экране, в вполне приемлемом разрешении 1200х700 px.

Во-вторых, можно распечатать все в PDF. Как и в случае с планировщиком от Икеи, на выводе вы получаете все необходимые чертежи с развертками стен и размерами, а также спецификацией. Правда работает такой вывод только при регистрации на сайте производителя мебели.

Плюсы программы:

  • Удобная в управлении
  • Обширная база модулей с фурнитурой и наполнением
  • Подробное редактирование элементов
  • Мощный вывод результатов в PDF
  • Сохранение в отдельный файл
  • Экспорт в формат .obj

Минусы:

  • Вывод в PDF доступен только после регистрации
  • Программа встроена в сайт магазина
  • Нет фотовизуализации
  • Мелкие огрехи при проставлении размеров
  • Нет шаблонов конфигурации помещения
  • Плохие текстуры материалов

Kitchenplanner.net

Регистрация

Для начала работы в программе, регистрация не требуется, что есть плюс. Вы можете сразу начать работать, нажав на кнопку «Запустить программу планировки кухни», если выберете русский язык в меню слева.

После этого вы попадаете в среду проектирования. Она практически такая же, как и в предыдущих программах, с небольшими различиями. Этот онлайн-конструктор максимально простой для неискушенного пользователя. Открывается в новом окне браузера.

Для справки: эта программа продается в качестве модуля для любых сайтов по продаже кухонь, поэтому может вам повстречаться с некоторыми отличиями от оригинальной версии, которая рассматривается в этой статье.

Работа с программой

Принцип работы с чертежом практически не отличается от программ подобного рода.

  1. 1 Окно разделено на 3 равных части.
  2. 2 Слева ― основное меню выбора, через которое вы делаете общий и конечный выбор модулей, мебели и других продуктов. Довольно просто и понятно, а главное быстро.
  3. 3 Объекты автоматически вставляются в среднее окно с чертежом. Увы, они вставляются наобум и вам придется постоянно корректировать их местоположение либо на плане, либо в трехмерной проекции.
  4. 4 Привычная кнопка для перехода из режима плана в трехмерный появляется только если вы находитесь во вкладке «Добавить кухонную мебель», в остальных вкладках ее нет. Также переход в трехмерный режим осуществляется автоматически при переходе во вкладку «Дизайн», и обратно в режим плана при переходе в другие вкладки меню. Возможно, кому-то покажется это более удобным.
  5. 5 Правая панель возникает при выборе конкретного элемента на чертеже и в ней можно отредактировать его характеристики. Внизу есть панель навигации по чертежу, а сверху ― панель отмены предыдущих действий.

Расстановка оборудования и модулей кухни

  1. 1 Вам сходу предлагают квадратное помещение, размеры которого вы можете поменять вручную или на чертеже, или изменить конфигурацию с помощью шаблона.
  2. 2 После того как вы адаптировали помещение под ваш проект, нужно вставить окна и двери. Попытайтесь это сделать, и вы удивитесь, но программа практически не имеет привязок. Окна и двери, да и вообще все объекты привязываются «почти» автоматически. Только нужно уловить этот момент.
  3. 3 Нужно отметить, что в трехмерном режиме редактирования, сделать что-либо с элементами нельзя. Ни передвинуть, ни поднять. Трехмерный режим тут просто для просмотра и отображения изменений в самом элементе. Например, фасадов.
  4. 4 При выборе кухонного элемента, можно сразу же выбрать его стандартный модульный размер, который как правило кратен 5-10 см. Изменить вручную, под себя, нельзя. Все элементы автоматически привязываются к ранее выбранному модулю. Все модули можно изменять или преобразовывать в другие. Приятно, что автоматически проставляются размеры. Правда, только на плане.

В режиме «Дизайн» можно применять изменения ко всей кухне сразу, не выбирая поэлементно: поменять ручки, дизайн фасада, цвет столешницы.

К сожалению, в наборе элементов присутствует только кухонный набор и техника. Ни столов, ни стульев, ни каких-то других аксессуаров тут нет. Возможно их могут добавлять те, кто купит программу для своего сайта.

Вывод результата

У этого онлайн-конструктора отсутствует вывод в виде PDF или фото-визуализации.

Вы просто можете полюбоваться вашей кухней в трехмерном формате. Опять же, скорее всего это ограничение оригинальной «голой» версии программы. Но, вы можете распечатать проект из меню браузера или просто сделать скриншот.

Не следует пользоваться функцией «Получить предложение», так как скорее всего вам никто не ответит, или придет предложение купить программу. Эта функция привязывается непосредственно к сайту магазина, куда эта программа встроена.

Плюсы программы:

  • Не требует регистрации
  • Удобная в управлении
  • Автоматически проставляет размеры
  • Обширная база фасадов и фурнитуры
  • Можно сохранять проект через почту
  • Реплейс обьектов

Минусы:

  • Ограниченная база моделей для проекта
  • Слабые привязки
  • Невозможность редактирования в 3d
  • Нет фото-визуализации и вывода проекта в PDF
Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Adblock
detector
