Приточно-вытяжная система вентиляции: что это такое, на чем основана, разновидности, особенности и расчеты

Приточно вытяжная естественная вентиляция в помещении

Миф №2 – естественная вытяжка функционирует при любых условиях внешней среды.

Реальность – естественная вытяжка функционирует при разнице температур воздуха внутри и снаружи помещения. В остальных ситуациях она становится притоком или вовсе не работает.

Так, вытяжное проветривание хорошо осуществляется в зимнее время, когда температура воздуха на улице в разы ниже, чем в квартире. В результате теплые воздушные массы поднимаются по вытяжным каналам и выбрасываются наружу.

При этом, в жаркую погоду приток наоборот с улицы поступает в дом с более прохладной температурой. Именно поэтому в помещении становится душно, а постоянная работа кондиционеров не избавляет от недостатка кислорода.

Тоже самое касается ситуаций, когда внешняя и внутренняя температура в доме совпадает, — проветривание помещения не осуществляется, происходит застой микроклимата.

Миф №3 – вентилятор способен осуществлять принудительное движение отработанного воздуха.

Реальность – при отсутствии притока в помещении вентилятор для вытяжки работает напрасно, «вхолостую». Это означает, что устройство для принудительного движения воздуха в ванной комнате не сможет обеспечить вытяжку, если в помещение установлена герметичная дверь.

Поэтому при монтаже вентилятора в санузле для вентиляции естественной приточно-вытяжной обязательно наличие небольшой щели под дверью высотой до 5 мм. Тогда вытяжка начнет функционировать, а воздушный приток будет поступать из соседних комнат.

Миф №4 – нагрев приточного воздуха осуществляется самостоятельно.

Реальность – для нагрева воздушного притока, который поступает в помещение при естественной вентиляции, необходима дополнительная энергия. Холодный воздух нагревается за счет бытовых предметов, людей и радиаторов отопления, как бы «отбирая» у них тепловую энергию.

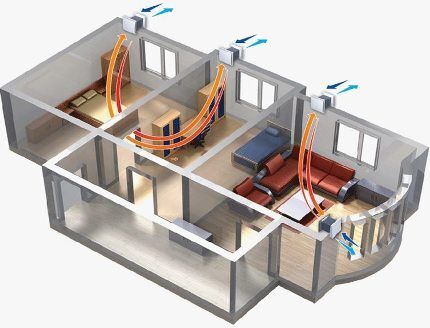

Организация поступления свежего воздуха

Новейшие технологии домостроения, а также активное применение пластиковых окон, надежно защищают современное жилье от промерзания и сквозняков. Вместе с этим возникает проблема недостатка свежего воздуха, поступление которого необходимо для создания благоприятного микроклимата.

Приточную вентиляцию в квартиру можно сделать как самостоятельно, так и заказать готовое решение у специалистов.

Снижение герметичности оконных блоков

В старых домах поступление воздуха в комнаты происходит в основном через щели в оконных рамах. Поэтому одним из распространенных способов создания достаточной приточной вентиляции признана организация пропуска воздуха через элементы пластиковых окон и балконных дверей.

Для окон лучшим решением является установка приточного вентиляционного клапана при монтаже оконного блока.

Приточный клапан устанавливают в верхней части рамы окна. Поступающий холодный воздух устремляется вниз и перемешивается с более теплым комнатным

Монтаж приточного клапана обговаривают еще на стадии заказа. Если же окно уже установлено, то можно внедрить устройство пропуска воздуха самостоятельно, однако эта процедура довольно трудоемкая и специфическая, из-за чего ее лучше доверить ее профессионалам.

Также существуют несколько методов снижения герметичности окна основанных на частичном удалении уплотнителя:

• Сделать часть уплотнителя съемным, для того чтобы при сильном ветре можно было поставить его обратно.
• В нижней части снаружи окна и в верхней изнутри снять небольшие фрагменты уплотнителя (длиной 5-7 см). Это позволит воздуху проникать между рамой и оконной коробкой, нагреваться и выходить в комнату.

Однако это крайние меры: их нельзя часто применять в зимний период по причине образования конденсата, его замерзания с образованием наледи и выхода механизма фиксации положения окна из строя.

Монтаж настенной приточной вентиляции

С позиций эффективности проветривания и простоты самостоятельной установки наилучшим решением является монтаж стенового приточного клапана. Это устройство позволяет регулировать скорость поступления уличного воздуха в помещение.

Простейший вентиляционный настенный клапан обеспечивает возможность регулировки мощности потока воздуха и защищает жилье от пыли и шума

Процедура установки стенового клапана следующая:

1. В стене необходимо пробурить отверстие с небольшим уклоном наружу. Для кирпичных стен подойдет обыкновенная дрель, а вот для панельных домов придется применять процедуру алмазного бурения. При этом желательно использовать пылесос с водосборным кольцом.
2. Вставить воздуховод и качественно выполнить его теплоизоляцию, иначе возможно промерзание клапана. В качестве материала можно использовать минвату и монтажную пену.
3. Приложить корпус клапана, отметить места крепления, просверлить отверстия и вставить дюбеля. Надев корпус, прикрутить его к стене.

В завершении следует установить наружную решетку. Здесь необходимо соблюдать меры безопасности.

Советуем также ознакомиться с другой нашей статьей, содержащей поэтапный процесс монтажа вентклапана в стену.

При выборе места установки клапана необходимо учитывать следующие моменты:

• легкость и безопасность монтажа наружной решетки для расположенных не на первом этаже квартир;
• правильное размещение внутреннего оголовка клапана с позиции дизайна помещения;
• возможность нагрева поступающего воздуха от стационарных приборов отопления.

Поэтому наиболее популярным местом установки клапана является пространство между окном и батареей отопления.

Для более интенсивной подачи воздуха используют клапаны со встроенными вентиляторами. Однако они требуют подвода электричества и издают некоторый шум, особенно слышимый в ночное время.

Установка двух или трех устройств обеспечивающих естественный приток воздуха проще и дешевле монтажа стенового приточного клапана с вентиляцией

Дополнительно к оснащенному вентилятором приточному клапану можно подключить увлажнитель и калорифер для поддержания параметров благоприятного микроклимата в жилом помещении.

Однако их необходимо грамотно вписать в дизайн комнаты, так как вся конструкция будут занимать гораздо больше места, чем оголовок обыкновенного устройства.

О циркуляции воздуха в жилом помещении

Полноценная классическая вентиляция в любом жилом или промышленном строении должна как минимум состоять из двух процессов: притока и оттока воздушных масс. Вывести воздух — дело нехитрое. По такому принципу работают стандартные вентиляционные шахты с решетками-отдушинами в многоэтажках старого поколения. Компенсировать потери сложнее: если вентиляция не организована должным образом, грязные газы перестают вытягиваться из-за падающего давления. В одной из двух вертикальных вытяжных шахт жилища образуется обратная тяга. Итог — неприятные запахи в жилом помещении.

В домах старой постройки вентиляцию обеспечивали естественные щели в деревянных оконных рамах и специальные приточные отверстия под подоконником. Со временем окна из древесины стали менять на герметичные пластиковые стеклопакеты. А отверстия заложили в процессе утепления квартир. Однако вентиляция обязательна. Инженеры придумали для этих ситуаций варианты принудительного забора свежего уличного воздуха.

Принцип действия и монтаж установки рекуперации тепла

Устройство вытяжной системы в ванной комнате

Вытяжное устройство для ванной – не что иное, как простейшая система вентиляции с принудительным принципом действия. Основными частями вентиляционной системы являются две составляющие – воздуховод, соединяющий помещение с центральным стояком вентиляции и электрический вентилятор. Но, несмотря на простоту конструкции, она полностью справляется с возложенными на неё обязанностями.

Если говорить о стандартной вентиляционной системе, то она работает по приточно-вытяжному принципу и не требует установки вентилятора. При этом очень часто второго воздуховода попросту нет, а приток свежего воздуха будет обеспечиваться благодаря естественному проветриванию помещения через открытые окна или двери.

Хочется отметить, что в последнее время из-за популярности установки металлопластиковых конструкций с высокой степенью герметичности воздуховод, основной функцией которого является отвод воздуха из ванной комнаты, работает в обратном направлении, затягивая неприятные ароматы из центрального вытяжного стояка.

Также это может происходить из-за частичной или полной засорённости вентиляционных каналов. Это в основном присуще квартирам в многоэтажках. Именно поэтому многие домовладельцы устанавливают в ванных комнатах принудительные системы отвода воздуха из помещения.

Вентиляция против дыма

Основная задача противодымной вентиляции — как можно быстрее удалить дым из помещения или здания‚ заблокировать его распространение и защитить тем самым людей при их эвакуации.

На фото — схема действия противодымной вентиляции. Ее монтируют в дополнение к основной вентиляции‚ чтобы гарантировать эвакуацию людей при возникновении пожара и отрезать пути расползания дыма

Устанавливают такую вентиляцию там, где при постоянном присутствии большого количества людей‚ невозможен приток воздуха естественным путем. Это лифты‚ лестничные клетки‚ глухие коридоры и им подобные места. В основу работы противодымной вентиляции заложена приточно-вытяжная схема.

Каналы, мощные вентиляторы, входящие в состав вентиляции‚ обладают повышенной огнестойкостью и способностью не поддаваться деформации под продолжительным действием высоких температур.

Участки системы оснащены двумя видами клапанов — противодымным и огнесдерживающим. Составляющими противодымной системы являются и прочные‚ непроницаемые для газов и дыма экраны и двери.

Чтобы избежать неприятностей во время осуществления эвакуации людей‚ в конструкцию противодымной вентиляции закладывают 2 вида управления — автоматическое и дистанционное ручное.

В систему обязательно включают элементы, оповещающие о возникновении пожара:

• извещатели‚ при срабатывании которых‚ автоматом происходит открывание вытяжных вентиляторов и дымовых клапанов;
• сигнал «Пожар» на центральном пульте;
• включение противодымной вентиляции вручную.

Дымовыводящие клапаны распределяют равномерно под потолком. Площадь охвата не должна превышать 900 м². Систему зонируют на секции‚ и кроме люков и клапанов‚ оснащают дымососами.

Она не только отводит дым‚ но и удаляет угарный газ‚ мелкие взвеси, образующиеся при горении. Подробнее о монтаже системы дымоудаления можно прочесть в этом материале.

Подготовка к монтажу

Правильная вентиляция с самого начала хорошо продумана. Ошибки, допущенные в вычислениях, тогда будут практически невозможны или слишком дороги для исправления. Лучше делать все с самого начала.

Для облицовки цоколя можно использовать самые разнообразные материалы. Нет никаких специальных строительных стандартов. Но конструкция вентиляционной системы или свайного фундамента должна быть рассчитана в соответствии с весом СНиП и ГОСТа. Иначе дом не продержится долго, или в нем будет просто неудобно жить.

При проектировании системы вентиляции дома важно учитывать это:

1. Наличие плиты или камина в комнате.
2. Каждый номер и коттедж в целом.
3. Население.
4. Необходимость и тип воздушных фильтров, которые должны быть встроены в систему.
5. Индивидуальные архитектурные особенности здания и многое другое.

На кухне воздух должен быть заменен со скоростью 60-100 м3 /ч в зависимости от типа плиты. А если это газовая плита, то ее необходимо менять из расчета не менее трех раз в час на объем кухонного помещения. В ванных комнатах и туалетах скорость воздухообмена должна составлять 25-50 м3/час.

Для внутренних стоков вентиляция должна осуществляться отдельно с помощью вентиляционной трубы от общей стояковой трубы. Также рекомендуется, чтобы вентиляционный канал над кухонной плитой работал отдельно. А суммировать проток из него и ванную в одну шахту не получится. Это может привести к утечке канализации «амбра» на кухню.

При подготовке конструкции также необходимо учитывать размеры и мощность вентиляционных каналов, мощность системы отопления и размеры вентиляторов. Вам нужно вычислить множество параметров. И все они должны быть точными и безупречными, иначе эффективность вентиляции будет не такой, какой мы хотим.

Однако проектирование вентиляции для большого дома лучше всего заказывать у специалистов в этой области с соответствующей инженерной квалификацией. Здесь цена ошибки может быть слишком высокой.

Принципы работы вентиляции

Раньше жилье строилось с деревянными окнами и дверьми. Причем особой герметичностью они не блистали. В результате сквозь имеющиеся щели шел постоянный и естественный обмен грязного внутреннего и чистого уличного воздуха.

Однако сейчас на смену им пришли пластиковые оконные и дверные блоки, которые на порядок более герметичны. Поэтому, как вариант, ставят специальное устройство на такие окна – приточный вентиляционный клапан.

Наиболее частая ошибка при обустройстве вентиляции в старом доме, это установка окон со стеклопакетами без переустройства существующей вентиляционной системы естественного вида, которая уже не в состоянии справиться с должным притоком свежего воздуха из-за наглухо закрытых створок

Принцип работы системы домового вентилирования построен на непрерывном притоке с улицы новых воздушных масс. В итоге они постепенно замещают имеющийся в комнатах воздух, выдавливая старый наружу. При этом происходит удаление из дома углекислого газа, запахов и влаги.

Точками притока нового воздуха служат:

• окна;
• двери;
• продухи в фундаменте и цоколе;
• оконные кондиционеры.

О приточной вентиляции мы подробно говорили в следующем материале.

Выведение из помещений использованного воздуха происходит через окна и двери при проветривании, а также вентиляционную трубу (шахту) или вытяжной клапан.

Вариант #1 — система с естественной тягой

Вентиляционная система немеханического типа работает благодаря формированию природной тяги в вертикальной трубе.

Это принцип работы классического дымохода дровяной печи или камина. В обоих случаях внизу создается давление, толкающее воздух вверх наружу.

Чем больше разность давления и температуры между улицей и помещениями в коттедже, тем сильнее образуется тяга в вентиляционной шахте

Также на силу тяги влияет насыщенность воздуха влагой. Чем он суше, тем тяжелее. Влажные воздушные массы неизбежно стремятся подняться под потолок и далее в вентканал, если он идет наружу из здания.

Основной недостаток естественной вентиляции кроется в ее плохой управляемости. При большом ветре возможно образование обратной тяги. Зимой, благодаря разнице температур, система работает очень эффективно, в некоторых ситуациях даже с избытком, вытягивая драгоценное тепло из дома.

А летом эффективность ее сильно падает. Температурные показатели в комнатах коттеджа и на улице в летний период различаются не сильно, поэтому тяга неизбежно уменьшается.

При порывах ветра воздух в вентиляции может пойти вспять по вентканалу обратно в комнаты. Образование обратной тяги явление нечастое, но вполне возможное

Чтобы контролировать качество воздухообмена в такой системе, вентиляционные каналы в ней требуется обязательно оснащать обратными клапанами. При необходимости можно будет их прикрыть ради уменьшения естественной тяги.

Вариант #2 — система с принудительным побуждением

Если система естественного проветривания не способна поддерживать должный микроклимат в коттедже, то ее приходится менять на приточную или вытяжную механическую вентиляцию.

В этом случае воздушные потоки двигаться по внутренним помещениям принуждают при помощи вентиляторов.

Также возможна комбинированная вариация системы – с приточно-вытяжной схемой. В ней объемами и притока, и вытяжки управляют вентиляционные установки.

В приточной системе чистый воздух нагнетается механическими устройствами в дом, а уходит он сам по себе в вентшахту. В вытяжной, вытягивается вентилятором, а приток осуществляется через вентиляционные отверстия в стенах

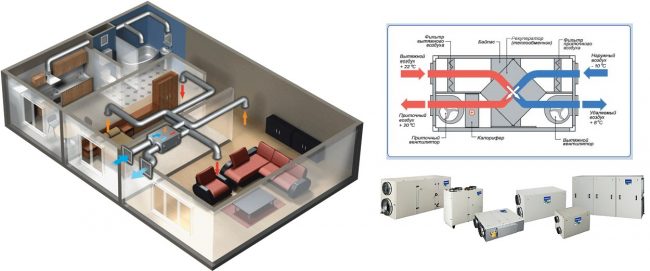

В некоторых ситуациях в такой системе дополнительно ставится рекуператор, забирающий тепло у воздуха из комнат и отдающий его потом уличному.

Вытяжные вентиляторы устанавливаются в каждой комнате либо один на вентиляционную шахту. А приточные устройства в частных домах обычно оборудуются в виде настенных продухов-отверстий с осевым электровентилятором внутри.

Но возможен вариант и с единым нагнетателем воздуха и вентканалами по зданию.

Если делается приточно-вытяжная вентиляция, то для нее требуется прокладывать два раздельных вентиляционных канала – один идет на вытяжку, второй на приток.

Это серьезно сказывается на стоимости системы, но позволяет более точно ее регулировать и контролировать.

Агрегаты для локальной вытяжной системы

Существующие укрытия, которыми комплектуются системы вытяжной вентиляции, делятся на несколько специализированных категория:

• агрегаты, установленные на источнике загрязнения;
• решения, перекрывающие собой источник загрязнения;
• изделия-передувки.

На практике огромной популярностью пользуются агрегаты, с помощью которых источник распространения опасных веществ локализуется в определенной зоне. Впрочем, подобные решения далеко не всегда удобно и целесообразно применять. Им на смену пришли более современные вытяжки с отводом в вентиляцию:

• металлические и поликарбонатные зонты с функцией вытяжки;
• локальные отсасывающие агрегаты;
• мощные вытяжные шкафы;
• капсулированные решения;
• отвод выделений из корпуса станков и рабочих агрегатов;
• витринные, фасонные и бортовые решения.

Системы местной вентиляции очень распространены в местах, где необходимо обеспечить требуемые нормы по воздухообмену в конкретной, локальной зоне.

Вытяжные зонты – самые популярные и распространенные конструкции отсосов. Ими оборудуют небольшие рабочие зоны (столы для пайки, готовки). Опасные примеси оперативно собираются и перенаправляются вверх, после чего отводятся. Вентиляция для вытяжки функционирует как посредством естественной тяги, так и принудительной.

Специализированные отсосы – вытягивают нежелательные и потенциально опасные вещества с минимальным расходом кислорода. Промышленная вытяжная вентиляция зачастую представлена несколькими местными агрегатами. Основная их особенность – они не препятствуют работе.

Вытяжные шкафы – одни из самых эффективных решений для принудительного удаления вредных испарений, веществ, формируя при этом минимальный уровень воздухообмена. В продаже представлено несколько разновидностей таких шкафов:

• с устройством верхнего отвода, посредством которого удаляется горячий и влажный воздух;
• с удалением загрязненных потоков боковой конструкции – речь идёт о некотором аналоге «улитки», для сбора остаточных продуктов;
• с отводными решениями комбинированного типа, находящимися снизу агрегата.

Локальные вытяжки: а — вытяжной шкаф; б — витринное укрытие; в — укрытие-кожух для заточного станка; г — вытяжной зонт; д — зонт-козырек над открытым проемом печи; е — вытяжная воронка при сварке крупногабаритных изделий; ж — нижний отсос; з — боковой отсос; и — наклонная вытяжная панель; к — двухбортовой отсос от гальванической ванны; л — однобортовой отсос с передувкой; м — кольцевой отсос для ручного сварочного пистолета

Вентилятор, расположенный в системе воздухообмена, создает завихрение потока таким образом, чтобы пыль локализировалась в небольшой зоне, а не распространялась по комнате. Пример такой установки – сварочный пост, где принудительная вытяжная вентиляция представлена небольшим шкафом. Отсос в них располагается вверху конструкции.

Если речь идёт об отводе неопасных веществ, то скорость движения допускается в следующих пределах:

• 0.5 – 0.7 м/c;
• 1.1 – 1.6 м/с – для тех случаев, когда из помещения отводятся ядовитые примеси, металлические испарения.

Вытяжные шкафы устанавливают в химических лабораториях

Что касается всасывающих панелей, то их применяют в случаях, когда воздух в замкнутом пространстве насыщен ядовитыми газами, пылью и теплом. Панель располагают так, чтобы ядовитые составы находились на максимальной удаленности от работника. Вытяжные трубы для вентиляции дополняют встроенным двигателем и оперативно удаляют опасные суспензии. Рассматриваемые установки используют на сварочных постах, при обработке крупных изделий. От сварки они располагаются на удаленности до 3.5 м, оборудуются вентиляторами с одним или двумя двигателями.

Скорость движения воздушных масс должна соответствовать следующим критериям:

• от 3.5 до 5 м/с, если речь идёт о выделении горячей пыли;
• от 2 до 3.5 м/с, если при работе выделяются ядовитые или непыльные суспензии.

Специалисты акцентируют внимание на одном важном моменте – монтаж вытяжной вентиляции осуществляют при условии, кто 1 м2 панели отводит 3.3 тыс. м3 воздуха ежечасно

Бортовые отсосы актуальны для случаев, когда источник загрязнения удерживается в вертикальном положении, при помощи специальных подъёмников. Подобные установки получили широкое распространение в цехах, где проводится гальваническая обработка металлов, при которой опасные вещества наливают в специальную ёмкость, а затем засасываются через небольшое отверстие.

С конструктивной точки зрения вытяжная вентиляция производственных помещений представляет собой несколько воздуховодов, входные отверстия которых имеют узкую форму (до 10 см), располагаются они у краев ванны.

Выбор модели

виды принудительной вентиляции

Основа принудительной системы вентиляции – вентилятор. Именно его выбирают, исходя из сделанных расчетов. На рынке этот прибор представлен тремя моделями:

• центробежный;
• осевой;
• канальный.

Первые, они же улитки, используют в основном на промышленных объектах. Вторые в качестве вытяжек в квартирах и домах. Третьи получили свое название, потому что монтируются прямо в воздуховод.

То есть вторую категорию можно считать бытовой. И здесь также есть классификация: оконные и потолочные. Первые устанавливают и в вентканалах.

Есть группа вентиляторов, которые стоят обособленно. Это высокотемпературные модели. Они дороже остальных. Место их использования – бани, сауны, котельные, каминные комнаты. Отличительная характеристика – выдерживают температуру до +180С.

Важность воздуховода для кухни

Существующая общеобменная вентиляция не удаляет продукты горения и испарения конкретно от плиты, она служит для замены воздуха во всем объеме помещения.

Современных хозяек такая ситуация не устраивает. Нам хочется качественного и долговечного ремонта на кухне, у работающей женщины нет времени регулярно отмывать стены, потолок и мебель. Спрос рождает предложение — появились местные вентиляционные установки над кухонными плитами — вытяжки. Но загрязненный воздух необходимо удалять за пределы помещения, и эту функцию выполняют воздуховоды.

Плюсы и минусы

Плюс воздуховода один: удалить углекислый газ, воду и копоть без него нельзя.

Минусы воздуховодов:

• Занимают место.
• Портят интерьер кухни.
• При некачественном монтаже усиливают шум вентилятора.
• Требуют регулярной мойки снаружи и периодической очистки внутри.

Всегда ли можно устанавливать вытяжку?

Возможны ситуации, когда установка вытяжки запрещена правилами эксплуатации газовых приборов.

Если в одном помещении с вытяжкой находится газовый водонагреватель (колонка) или газовый отопительный котел с открытой камерой сгорания, вытяжку с удалением воздуха (циркуляционную) устанавливать нельзя. Удаление продуктов горения из котла происходит без принудительного побуждения, при включении вентилятора вытяжного устройства может произойти опрокидывание тяги и заброс в помещение токсичных продуктов горения.

Допускается установка проточного вытяжного устройства, только если установлен котел с закрытой топкой (с коаксиальным дымоходом и забором воздуха для горения с улицы).

Можно устанавливать устройства циркуляционного типа с фильтрами, очищающими воздух от жира и копоти.

Можно ли обойтись без воздуховода

Вытяжки выпускают проточные и циркуляционные:

1. Проточные удаляют отработанный воздух из помещения.
2. Циркуляционные очищают воздух без удаления из помещения.

Циркуляционные вытяжки устанавливаются над плитой, воздух проходит через корпус с угольным фильтром и очищается от жира. Для этих устройств воздуховоды не нужны, они компактны и легко монтируются. Но у них есть другие недостатки — необходимость частой смены фильтров, недостаточная очистка воздуха, отсутствие удаления влаги и углекислого газа.

Естественная вытяжная вентиляция мифы и реальность

Миф №1 – наличие вытяжных каналов достаточно для осуществления вентиляции.

Реальность – при несоответствии количества приточного и вытяжного воздуха проветривание в помещении не сможет эффективно осуществляться.

Это означает, что при плотно закрытых окнах и дверях, а также при отсутствии иных специальных отверстий, наличия вытяжного канала будет недостаточно – движение воздушных масс не будет осуществляться.

Кроме того, для эффективной вентиляции сечение вытяжки должно равняться суммарной площади всех отверстий, через которые поступает воздух. Например, если открыть окно на «микропроветривание», то свежего притока будет недостаточно для нормального функционирования вытяжки.

И наоборот, если открыть все окна в доме, то проветрить его, конечно, удастся быстро, но при этом помещение «выстудится», так как площадь открытых окон будет больше сечения вытяжки.

Калориферы-нагреватели

При заборе воздуха организует предварительное повышение температуры потока. Опция отличается эффективностью при любых сценариях использования. При замкнутом контуре КПД нагревания остаётся максимально высоким. После попадания внутрь жилья характеристики не меняются существенно. Система автоматики  часто дополняется не одним обогревателем, а сразу несколькими.

Заключение

Систему не всегда стоит обустраивать сразу со всеми решениями, которые существуют на рынке. Выбор определяют потребности заказчика и возможности мастера, отвечающего за решение проблемы. Предварительные точные расчёты помогают избежать переплат. Так будет проще определиться с тем, какие именно функции самые важные для того или иного дома, квартиры

Важно обращать внимание не только на личный уют, но и поддержание здоровой обстановки в целом. Свежий воздух укрепляет иммунитет, избавляет от большого количества негативных эффектов. Правильная организация самих систем тоже имеет значение

Правильная организация самих систем тоже имеет значение.
