Системы приточной и вытяжной механической вентиляции цеха, расчет, схема

Сборка вентиляции и пусконаладочные работы

подключение электропитания – окончательный этап монтажа

Монтаж вентиляции предваряется подготовительными работами. В помещении делаются отметки: размещение опор или подвесов для труб, места разветвлений, расположение основных механизмов. Собирают вентиляционные системы в высоких ангарах и цехах со специально установленных технологических настилов или вышек.

Участки вентиляционной системы собирают внизу, после чего поднимают и крепят к уже установленным магистралям. Крупногабаритные воздуховоды диаметром более 200 см соединяют между собой сваркой. Вентиляционное оборудование устанавливается после закрепления воздуховодов. Постепенно во время сборки проверяются некоторые узлы и компоненты вентиляционной системы. Перед пусконаладкой и запуском назначаются комплексные завершающие испытания системы вентиляции.

Пусконаладочные работы

наладка автоматизированной системы управления

Пусконаладка вентиляционной системы осуществляется согласно “Правилам производства и приемки работ” СНиП 111-28-75. Пусконаладочные работы при сдаче вентиляционной системы заключаются в тестировании параметров на соответствие проектным значениям. Когда во время пусконаладки вентиляционной системы не удается добиться необходимых показателей, выявляются причины: нарушения при монтаже, сбои в работе механизмов, ошибки расчетов. До начала пусконаладки проходят испытания и настраиваются диспетчеризация вентиляционной системы и АСУ.

Цели пусконаладки:

• выявление несовпадений показателей механизмов и элементов проектным данным;
• оценка качества использованных материалов, монтажных работ;
• обнаружение негерметичных стыков;
• контроль совпадения фактических и проектных значений расходов воздуха;
• контроль соответствия напора и производительности механизмов, заявленным в паспортах;
• контроль нагрева калориферов (это испытание вентиляционной системы проводится при наличии теплоносителя в трубах).

• скорость потока в воздуховодах;
• скорость потока на вентиляционных решетках;
• уровень шума;
• скорость вращения крыльчатки вентиляторов;
• давление на фильтрах.

Пусконаладочные работы вентиляционной системы проводятся после первичного монтажа, капитального ремонта или переустановки.

Операция	Цена, руб
Выезд специалиста	2500
Замер 1 точки	300
Наладка 1 точки до показателей проекта	600
Испытание системы	4500
Наладка автоматизированного управления	7000
Изготовление паспорта вентиляции	1500

Таблица 2. Средняя стоимость услуг по пусконаладочным работам.

Приточно-вытяжная вентиляция. Виды вентиляционных систем

В зависимости от требований, предъявляемых к различным помещениям, приточно-вытяжная вентиляция классифицируется по комплектации и функциональным особенностям.

Система вентиляции обеспечит очищение приточного воздуха путем фильтрации, его нагрев, охлаждение, а иногда и увлажнение

Система приточно-вытяжной вентиляции с рекуператором

Основная функция приточно-вытяжной вентиляции с рекуперацией тепла состоит в обеспечении свежим и в то же время теплым воздухом в холодный сезон, и охлажденным – в жаркий период.

Эта система устроена так, что в зимний период поток теплого отработанного воздуха не просто выводится наружу, а проходит через теплообменный блок и отдает свое тепло входящему холодному воздуху. В результате этого помещение насыщается свежим, но уже теплым воздухом. В летнее время происходит обратный процесс, при котором поступающий воздух уже охлаждается. Причем схема установки такова, что оба потока (входящий и удаляемый) не смешиваются между собой.

Принцип работы рекуператора с подогревом

Процесс рекуперации тепла обеспечивается специальным устройством – рекуператором. Различают два вида рекуператора: роторный и пластинчатый. Пластинчатый рекуператор тепла включают в проект вентиляции в регионах, где зимы не столь суровы. Такое устройство экономично по стоимости и вполне справляется с утилизацией тепла при минусовой температуре до 15 градусов. Для вентиляционных установок, применяемых в областях с более холодными зимами, используют роторные устройства. Они более затратные, но эффективные, и окупаются за счет экономии на отоплении помещений.

Системы приточно-вытяжной вентиляции с рекуперацией тепла широко используются на различных объектах: дома, загородные коттеджи, офисы, сети гостиниц и ресторанов, спортивные комплексы, производственные здания.

Рекуператор легко установить в стеновом отверствии дома

Система приточно-вытяжной вентиляции с кондиционированием

Приточно-вытяжная вентиляция с кондиционированием объединяет в себе систему вентиляции и кондиционер в одном теплоизолированном блоке со встроенной автоматикой. Такая система вентиляции обеспечивает прямоточную подачу нагретого или охлажденного воздуха. Имеет несколько режимов мощности вентилирования и кондиционирования, которые устанавливаются автоматически. Это происходит благодаря регуляторам, которые проверяют состояние микроклимата в помещении и, в зависимости от этого, назначается тот или иной режим.

Схема комбинированной приточно-вытяжной системы с вентиляцией и кондиционированием

Установки приточно-вытяжной вентиляции с кондиционированием отличаются высокой производительностью и имеют ряд существенных достоинств:

• нет необходимости во внешних сетях трубопровода и выносных блоках;
• незначительная степень шума;
• небольшие габариты и вес;
• простота в управлении.

Автоматика позволяет сделать настройку так, что пользователю не понадобится изменять регулировки на протяжении всей эксплуатации прибора независимо от сезона.

Очищенный воздух — залог здоровья и комфорта

Система вентиляции с принудительным охлаждением

Приточно-вытяжные установки могут быть использованы для эффективного охлаждения воздуха в летний жаркий период. Такие установки дополнительно оснащаются различными видами оборудованием для охлаждения:

• блок водяного охлаждения;
• компрессорно-конденсаторный блок;
• блок сочетания холодильной машины и теплового насоса (система чиллер фанкойл).

Одним из наиболее используемых в вентиляции способов охлаждения является подключение к холодному водоснабжению, за счет которого охлаждается до нужной температуры приточный поток воздуха. Такая системы наиболее рациональны для больших объектов или помещений, где предусмотрено хранение продуктов, и не используется в домах и офисах.

Автоматическое управление системой вентиляции позволяет легко создать комфортные условия обитания

§ 4. ВИДЫ ВЕНТИЛЯЦИИ. ОБЛАСТЬ ПРИМЕНЕНИЯ СИСТЕМ ВЕНТИЛЯЦИИ

Как я чуть не выкинул 150к на ветер или история установки приточной вентиляции в квартире Основная цель вентиляции — поддержание допустимых параметров воздуха в помещении — может быть достигнута различными путями. Например, для обычного помещения с избытками тепла поддержание необходимых условий можно осуществить и естественным проветриванием (аэрацией), и организацией в помещении воздухообмена с помощью вентиляторов, и подачей в помещение специально обработанного (охлажденного) воздуха. Способы подачи и удаления воздуха весьма разнообразны. При выборе системы вентиляции в первую очередь должны учитываться санитарно-гигиенические и технологические требования, а также экономические факторы. При проектировании вентиляции традиционно предпочтение отдается наиболее простым из обеспечивающих заданные условия способам. При этом следует стремиться уменьшать производительность систем, принимая целесообразные конструктивно-планировочные решения здания, внедряя технологические процессы с минимумом вредных выделений, устраивая укрытия мест образования вредных выделений. Наиболее целесообразная система вентиляции выбирается при участии специалистов разных профилей — сантехников, строителей и технологов. Вентиляционная система — это совокупность устройств для обработки, транспортирования, подачи и удаления воздуха. По назначению системы вентиляции подразделяются на приточные и вытяжные, обеспечивающие либо общеобменную, либо местную вентиляцию. Приточные системы — это системы, подающие воздух в помещение. Системы, удаляющие загрязненный воздух из помещения, называются вытяжными. Если вентилируется все помещение или его рабочая зона при наличии рассредоточенных источников вредных выделений, то вентиляция называется общеобменной. Удаление воздуха непосредственно от оборудования — источника вредных выделений— или подача воздуха в какую-либо определенную часть помещения носит название местной вентиляции. Местная вытяжная вентиляция может быть эффективнее общеобменной, так как удаляет вредные выделения от мест их образования и с большей концентрацией. По способу побуждения движения воздуха системы вентиляции подразделяются на системы с механическим побуждением (с применением вентиляторов, эжекторов и пр.) и системы с естественным побуждением (с использованием естественных сил — воздействия ветра и гравитации). При этом вентиляция помещения может осуществляться через разветвленную сеть каналов (воздуховодов) — канальные системы вентиляции или через проемы в наружных ограждениях — бесканальная вентиляция.

Общеобм. приточная канальная вентиляционная система с искусств, побуждением движения воздуха применяется в производств, и обществ, зданиях.

Иногда вентиляционные системы общественных зданий совмещают функции отопления в рабочее и нерабочее время суток.

Поэтому для обеспечения воздухообмена в производственных помещениях с кратностями более 0,5 применяется искусственная вентиляция с помощью вентиляционных систем.

Вентиляционнаясистема. Вентиляция. ИНЖЕНЕРНЫЕ СИСТЕМЫ Отопление, вентиляция и противодымная защита …

Приготовление и обработка воздуха осуществляются кондиционерами, очистка выбрасываемого в атм. воздуха в вытяжных вентиляционныхсистемах — циклонами, скрубберами и др…

Вентиляционныесистемы.Система вентиляции регулирует воздухообмен для создания в помещениях воздушной среды, благоприятной.

Вентиляционнаясистема может быть дополнена установкой для использования вторичного тепла или заменена циркуляционной установкой с тепловым насосом.

Основное оборудование приточной системы — воздушный фильтр, калориферы и вентилятор с электродвигателем — монтируется в одном месте и называется приточно-вентиляционной…

ВЕНТИЛЯЦИЯ ОБЩЕСТВЕННЫХ ЗДАНИЙ, вентиляционные системы… ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА Расчетные …

Вентиляционная установка, а также установка кондиционирования воздуха включают комплекс В отличие от системы вентиляции (СВ), система кондиционирования воздуха (СКВ)…

Последние добавления:

Токарное дело арматурная сталь  ОСАДКИ СТОЧНЫХ ВОД    Вторичные ресурсы   Теплоизоляция  Приливные электростанции

Справочник агронома  ШЛИФОВКА И ПОЛИРОВКА СТЕКЛА Производство комбикормов  Соболь   Меховые шапки  Арматура и бетон

Облицовочные работы — плиточные и мозаичные   Огнеупоры  Древесные отходы   Производство древесноволокнистых плит

Виды, их отличия – цены

Для того чтобы в вашем доме либо офисе постоянно был комфортный микроклимат и свежий воздух, то для этого устанавливается приточный осевой вентилятор. Данный вентилятор делиться на такие виды:

• Вентилятор крышный осевой — используется в системах вытяжной вентиляции, который устанавливается: на крышах кафе, ресторанах, гаражей и других производственных помещений. Крышный вентилятор служит для того, чтобы удалять воздух из помещения непосредственно через крышу. Так как крышные вентиляторы устанавливают на крышах зданий, то они должны максимально быть защищены от внешней среды: дождя, снега, сырости и влаги.
• Оконный вентилятор – устанавливается в часть проёма окна в помещении с повышенным уровнем влажности. Предназначенный данный вентилятор для удаление воздуха из помещения (без воздуховодов). Преимуществом вентилятора является его компактность и лёгкость в обслуживании. В большинстве случаев оконный осевой вентилятор изготавливают из высококачественного пластика бежевых и белых тонов. При работе осевого вентилятора вибрация на окна не распространяется, так как данная модель оснащена антивибрационной прокладкой.
• Форточный вентилятор – устанавливается в форточку, предназначаемый для улучшение микроклимата в помещении. Форточный вентилятор оснащён автоматическими жалюзями.
• Настенный осевой вентилятор – чаще всего устанавливается на кухне, санузле и офисном помещении. В отдельных случаях осевые настенные вентиляторы крепятся в отверстиях вентиляционных шахт в подвесных потолках.

Приточный вентилятор в ванной комнате

В каждое современное здание в соответствии строительных норм должен поступать очищенный свежий воздух. Для этого устанавливается приточный вентилятор с фильтром. На сегодняшний день приточные вентиляторы оснащены системами фильтрации, способные очистить поступающий воздух от: грязи, пыли, мелких насекомых и запахов.

Купить приточные вентиляторы вы сможете согласно ниже перечисленным ценам:

• Вентилятор осевой настенного типа «FE031-4DQ-OC-A7», цена от 11 481 рублей;
• Вентилятор осевой настенного типа «FE050-SDQ-4F-A7», цена от 14 814 рублей;
• Крышный вентилятор «TFSR 160» EC, цена от 16 232 рублей;
• Крышный вентилятор «DVN 355DV», цена от 49 177 рублей;
• Вентилятор настенный осевой оконный «Dospel EF 200AS», цена от 2 800 рублей;
• Настенный вентилятор с увлажнителем воздуха «AOX Mist Fan MF 095H», цена его от 22 000 рублей;
• Вентилятор осевой канальный «FE050-VDF-4I-V7», цена его от 177 77 рублей.

к меню

Расчет, монтаж и цены

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Чтобы правильно подобрать и рассчитать систему приточной вентиляции, нужно уделить внимания нескольким основным аспектам:

1. Знать общую производительность вентиляционной системы.
2. Знать максимальную мощность вентилятора, который создает давление в системе.
3. Скорость подачи воздушной массы по воздуховодам и допустимый уровень шума.
4. Знать мощность калорифера.

Установка приточного вентилятора

Этапы монтажа приточного вентилятора (системы):

1. Перед монтажом приточной системы вентиляции требуется проверить на исправность все вентиляционные шахты в помещении, где устанавливается приточный вентилятор.
2. После того, как в стене нанесена разметка, прорезаются отверстия под воздуховоды.
3. Снаружи дома крепится специальная рама, на которую устанавливается оборудование приточной системы вентиляции.
4. После того, как оборудование приточной системы вентиляции закреплена к стене, к ней подсоединяются воздуховоды.
5. Оборудование можно подключать к сети.

Если установка приточной системы вентиляции произведена не правильно, то могут возникнуть следующие проблемы:

• Присутствует сильный шум в воздуховоде и система сильно вибрирует;
• Попадание посторонних предметов в вентиляционную систему;
• Отсутствие притока воздуха;
• Попадание холодного воздуха в зимний период.

Система приточной вентиляции

Цены на монтаж приточной системы вентиляции:

• Установка приточной системы вентиляции до 500 м³/ч от 28 00 рублей;
• Установка приточной системы вентиляции 20000 м³/ч — 50000 м³/ч от 102 000 рублей;
• Установка приточно-вытяжной системы вентиляции 20000 м³/ч — 50000 м³/ч от 184 000 рублей;
• Установка радиального вентилятора 20000 м³/ч — 50000 м³/ч от 23 000 рублей;
• Установка канального/осевого вентилятора 20000 м³/ч — 50000 м³/ч от 28 000 рублей.

к меню

Классификация и виды вентиляционных систем

Создание в коттедже вентиляции обусловлено тем, что в нем должен происходить непрерывный обмен воздушных масс. Старый, использованный воздух с большим количеством углекислого газа, необходимо удалять из помещений, заменяя постоянно содержащим кислород новым – с улицы.

Если остановить этот воздухообмен, то микроклимат внутри быстро станет далеким от благоприятного для здоровья людей.

По нормам для жилых комнат, оптимальная атмосфера это температура в районе 20–25 градусов и относительная влажность в 30–60%, в зависимости от времени года и показаний на градуснике за окном

Чтобы поддерживать установленные ГОСТами параметры воздухообмена, система вентиляции в доме, сделанная своими руками или с привлечением сторонних монтажников, должна непрерывно менять воздух в помещениях.

Например, для жилых комнат в коттедже кратность воздухообмена за час установлена на «1». То есть за час в них должен полностью заменяться весь объем воздуха.

Назначение вентиляции заключается в борьбе со следующими факторами:

• избыточным теплом;
• появляющейся постоянно пылью;
• излишней влажностью воздуха;
• вредными газами и парами.

Каждый находящийся в доме человек круглые сутки выдыхает углекислый газ. Также в жилом строении есть камины, газовые и электрические плиты, многочисленные бытовые приборы, то есть источников тепла, влаги, пыли и газов в коттедже масса. И все это необходимо удалять из помещений, чтобы микроклимат в них был пригодным для проживания.

По способу перемещения воздуха вентиляционные системы бывают:

1. С естественной тягой.
2. С механическим побуждением.

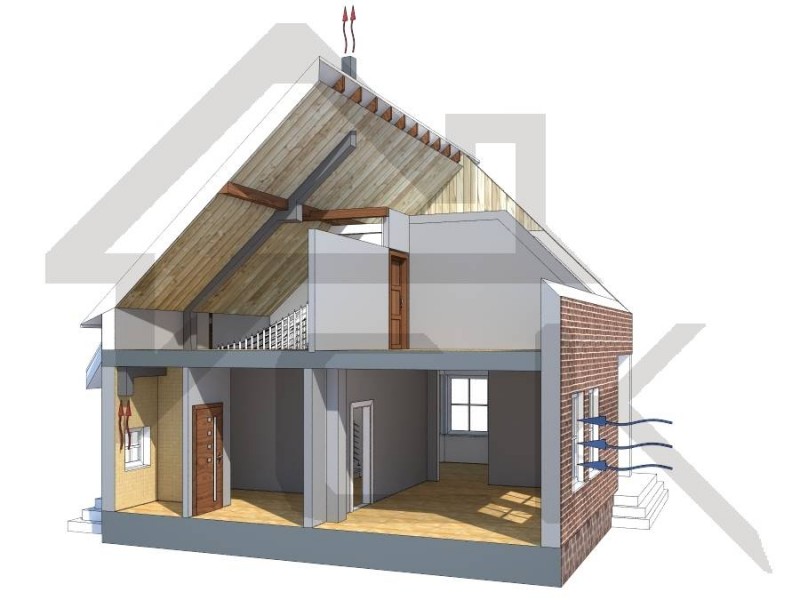

Первый вариант предполагает движение масс воздуха за счет существования разницы давления снаружи и внутри вентилируемого здания. При этом оно может быть организованным – с использованием регулируемых задвижек, и неорганизованным – исключительно через окна, двери и продухи в фундаменте.

Во втором случае воздух принуждают двигаться по помещениям и вентиляционным каналам при помощи механических устройств. Этот вариант энергозависим, но более эффективен.

Главный недостаток механической системы вентиляции заключается зависимости ее от электроснабжения. Без питания от электросети вентиляторы перестанут крутиться, а эффективность воздухообмена сразу резко снизится

По назначению системы вентиляции разделяются на:

• приточные;
• вытяжные;
• комбинированные.

Принцип работы приточно-вытяжной вентиляции

Работа системы заключается в следующем. Приточный (свежий воздух с улицы) подается в систему воздуховодов, пройдя предварительную подготовку – фильтрацию, нагрев или охлаждение. После чего он распределяется в необходимом по расчетам количестве по помещениям.

В то же время из каждого помещения, куда подается свежий воздух, удаляется «отработанный» воздух в таком же количестве для обеспечения баланса давления. Таким образом, происходит «воздухообмен» — постоянная смена воздуха в помещениях.

Итак, рассматривая устройство приточно-вытяжной системы вентиляции здания, следует знать, что включает в себя подобная система:

1. Воздуховоды — необходимы для проведения и подачи воздушного потока. Форма воздуховодов, материал, а так же их параметры определяются исходя из расчетов.
2. Вентиляторы — создают необходимое давление для подачи/удаления воздуха.Используют осевые и центробежные. Преимущества осевого: малый вес, легкость монтажа; преимущество центробежного (радиального): высокая производительность и высокий напор.
3. Воздухораспределители (диффузоры, решетки) — служат для подачи воздуха в помещения. Могут выполнять декоративную функцию – при желании можно заказать решетку любого цвета, размера или даже формы.
4. Регулировочные клапаны, шиберы, заслонки – выполняют роль регулирования расходов воздуха и балансировки системы.
5. Фильтры – предназначены для защиты системы и помещения как от относительно крупного мусора (пыль, насекомые, пух), так и от мелких загрязнений.
6. Калориферы (нагреватели — водяные, электрические) — служат для подогрева подаваемого в помещение воздуха в зимний период года до комнатной температуры.
7. Рекуператор — служит для подогрева подаваемого в воздух помещения за счет отводимого воздуха. Состоит из узких каналов, расположенных через один (горячий, холодный, горячий, холодный и т.д.), по которым перемещаются потоки воздуха. При этом происходит нагрев холодного воздуха теплым. Системы приточно-вытяжной вентиляции с рекуперацией тепла позволяют экономить до 70% тепла, тем самым снижая в разы потребление электроэнергии на нагрев.
8. Шумоглушитель — служит для снижения уровня шума, при высоких скоростях воздуха в канале.
9. Решетка наружная воздухозаборная, защищает вентиляцию от попадания внутрь посторонних предметов.

Шкаф автоматики — выполняет функцию управления системой и взаимодействие компонентов системы. Он отвечает за следующие функции:

• включение/отключение системы
• работу электронагревателя или водяного калорифера
• управление заслонками с приводами
• изменение режимов работы (скорости, температура и т.д.)
• безопасность и аварийные режимы системы

Шкаф автоматики приточно-вытяжной системы вентиляцииСамым важным и наиболее сложным оборудование приточно-вытяжной системы вентиляции является приточно-вытяжная установка. Она может быть сборной или моноблочной.

Сборные установки – делают под конкретные задачи каждого клиента,  производство компонует установку из нескольких отдельных блоков с элементами – блок с рекуператором, блок охлаждения, блок фильтрации и т.д. Такие установки, как правило, делают большой производительности (от 3000 м3/ч) и используются там, где нужно скомпоновать оборудование под конкретные требования объекта. Обычно это крупные объекты.Схема сборной приточно-вытяжной установки

Моноблочные установки – бывают обычно небольшой производительности (от 200 до 3000 м3/ч) и продаются готовым изделием, к которому необходимо просто подвести систему воздуховодов и электропитание. Их используют на небольших объектах, где важна компактность и невысокая стоимость системы.Моноблочная приточно-вытяжная установка Dantex

Приточно-вытяжная вентиляция своими руками

Оборудовать свой дом принудительной приточно-вытяжной вентиляцией несложно. Однако делать это по наитию не получится. Следует учитывать, что принудительная вентиляция использует вентиляторы, которые могут шуметь, а вентканалы при этом способны разнести шум по всему дому.

При монтаже приточно-вытяжной вентиляции необходимо использовать специальные осевые или центробежные вентиляторы. Они работают тихо, а при установке за пределами помещений вы их не услышите вообще.

Прежде всего, начать следует с проекта вентиляционной системы. Желательно чтобы его создал специалист. Для этого понадобятся специальные знания и соответствующий опыт. Это особенно касается сложных систем с рекуперацией тепла. Ошибки при разработке проекта вентиляции с рекуператором могут стоить намного дороже, чем услуги специалиста.

Самостоятельно можно проектировать лишь самые простые системы приточно-вытяжной вентиляции. При их проектировании руководствуются нормами воздухообмена в жилых помещениях, на которых собственно и строится расчет.

Сечение воздуховодов для системы приточно-вытяжной вентиляции несколько больше, чем естественной. Главный воздуховод имеет самое большое сечение. От него ответвляются меньшие, которые ведут в комнаты. Сечение вентканалов зависит от производительности системы, её конфигурации и используемого вентиляторного оборудования. Данная информация должна указываться в проекте вентиляции.

Забор воздуха необходимо устанавливать не ниже 2,5 м от земли. Место его установки следует выбирать такое, где наименьшая вероятность засасывания загрязненного воздуха.

Воздухозаборник.

При этом воздухозабор следует расположить подальше от спальни, чтобы там не был слышен звук вентилятора.

Подача воздуха в помещение располагается на уровне головы, т.е. 1,5-2 м от пола. При этом скорость вхождения воздуха не должна превышать 0,2 м/с.

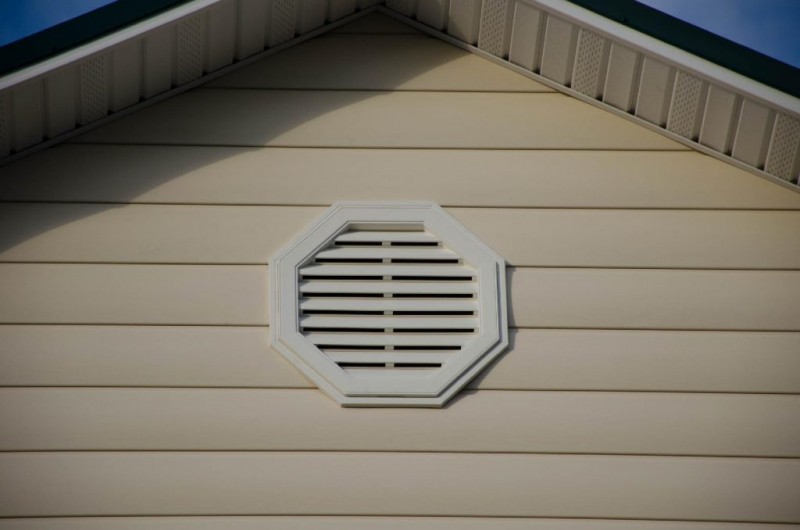

Вентиляционная решётка на стене.

Вытяжки размещаются под потолком или на самом потолке.

Количество поворотов воздуховодных рукавов следует минимизировать. Каждый дополнительный поворот увеличивает сопротивление канала, приводя к снижению скорости и производительности системы. Именно поэтому конфигурация вентканалов должна быть в точности такой же, как в проекте. Отступать от проекта нельзя, ибо любое изменение конфигурации приведет к разбалансировке системы, вследствие чего вентиляция в некоторых помещениях может работать неправильно.

При монтаже системы с рекуперацией необходимо следить за тем, чтобы воздуховоды, ведущие к рекуператору, были хорошо утеплены.

Пуск и регулировка. При первом пуске системы проверяется работа всех притоков и вытяжек. Производятся контрольные замеры скорости воздуха в воздуховодах. Все параметры должны соответствовать проектным. Если есть значительные отклонения, то производится переконфигурация. Незначительные отклонения можно устранить путем регулировки – калибровки сечения воздуховодов. Следует помнить, что при изменении сечения одного канала, изменяются параметры всей системы в целом.

Особенности составления проекта разных типов систем

Проектирование системы вентиляции и кондиционирования подразумевает несколько больший фронт работ, так как в этом случае необходимо оборудовать разводку охлаждающей установки. В зависимости от выбранного устройства (сплит-система, канальный кондиционер или центральная магистраль кондиционирования), разнятся и масштабы проекта. Сплит-система представляет собой отдельно функционирующую структуру, никак не связанную с вентиляцией, а значит, и с притоком свежего воздуха. При этом воздушные потоки циркулируют без вливания дополнительных порций воздуха.

Соответственно, проектирование вентиляции и кондиционирования такой системы требует меньших затрат. Если планируется монтаж совмещённой системы, то делается упор на производительность оборудования. Создание проекта кондиционирования методом прокладки центральной магистрали происходит непосредственно перед строительством короба здания, в этом случае учитывается возможность разводки каналов, чтобы обеспечить каждое из помещений возможностью регулирования параметров воздушной среды.

Проектирование вентиляции в частном доме, прежде всего, зависит от используемого при строительстве короба материала. Если применяется сруб или гладкая доска, а отопление печного типа, то нет необходимости в дополнительном оборудовании (с учётом небольшой площади жилья), так как основная система циркуляции воздушных потоков – естественная.

Вытяжка устанавливается на кухне и в санузле – эти помещения ввиду повышенных значений температуры и влажности требуют особых условий, соответственно, кратность воздухообмена должна быть выше, чем в прочих помещениях. Для обеспечения данных условий предпочтение по установке вытяжного оборудования отдаётся именно этим помещениям. Руководство по проектированию вентиляции подразумевает выполнение ряда правил, среди которых:

1. Предварительный анализ помещения.
2. Расчёт основных параметров (воздухообмен, его кратность, сечения вентиляционных каналов, производительность оборудования).
3. Определение наиболее подходящей конструкции сети воздуховодов с возможностью технического обслуживания, что обеспечивается удобством доступа к основным узлам системы.
4. Подбор оборудования на основании ранее рассчитанных параметров помещения.
5. Оснащение вентиляционной системы защитой от шума.
6. Обеспечение теплоизоляции вентиляции.

Данная цепочка действий включает в себя дополнительные нюансы, например, подбор материала воздуховодов, возможность быстрой реорганизации и ремонта на случай, когда система полностью вышла из строя.

Как сделать рекуператор воздуха своими руками

Рекуператоры заводского производства стоят достаточно дорого, поэтому умея работать с ручным слесарным и электрическим инструментом, подобное устройство можно изготовить самостоятельно. В этом случае главным залогом успеха будет наличие свободного времени и желания добиться поставленной цели. Все работы можно разделить на несколько этапов: подготовка и изготовление, монтаж и проверка работоспособности.

Подготовительный этап

В это период выполнения работ необходимо определиться с типом устройства и наличием необходимых материалов и инструмента. После того как тип рекуператора определён, необходимо составить эскиз (чертёж) с указанием основных размеров, что позволит не допустить перерасхода материалов.

Самодельный рекуператор воздуха, изготовленный с использованием поликарбоната Так, для изготовления пластинчатой конструкции потребуется:

• листовой металл толщиной 0,5-1,5 мм (алюминий, медь, оцинковка и т.д.) − для изготовления пластин теплообменника;
• прочий материал (дерево, пластик и т.д.) − для создания зазора между пластинами теплообменника;
• материал для изготовления корпуса (металл, фанера, пиломатериал, пластик);
• клей и герметик;
• утеплитель;
• соединительные фланцы, диаметром, соответствующим трубам системы вентиляции;
• вентиляторы;
• металлический профиль (уголок, профильная труба и т.д.) – для изготовления конструкции, обеспечивающей крепление к стене или потолку;
• элементы крепления (шурупы, саморезы и т.д.);
• электрический лобзик и «болгарка»;
• шуруповёрт или электрическая дрель;
• слесарный инструмент (отвёртки, гаечные ключи, молоток и т.д.).

Изготовление рекуператора пластинчатого типа

Нарисовав эскиз и подготовив необходимые инструмент и материалы, можно приступать к изготовлению, которое осуществляется следующим образом.

Иллюстрация	Описание действия
Используя материал для изготовления пластин теплообменника, нарезаются заготовки необходимого размера и в нужном количестве.
Материал, подготовленный для создания зазора, нарезается нужного размера и приклеивается к поверхности пластин.
Пластины собираются в блок, при этом зазоры на их поверхности укладываются в шахматном порядке.
Пластины в собранном блоке тщательно скрепляются, места соединений герметизируются, за исключением зазоров, предназначенных для воздушных потоков системы вентиляции.
Из материала, предназначенного для изготовления корпуса, собирается коробка, в которую помещается собранный блок, а в торцевых стенках монтируются 4 вентилятора.
Внутренняя поверхность корпуса покрывается теплоизолятором, и им же покрываются не рабочие плоскости теплообменника.

После того как все элементы конструкции помещены в корпус, устанавливается наружная крышка.

Монтаж собранного устройства

Когда рекуператор изготовлен, его необходимо установить в выбранном месте размещения. Для его крепления используется металлическая конструкция, изготавливаемая из металлического профиля и монтируемая к стене здания или межэтажному перекрытию. Размер конструкции зависит от геометрических размеров собранного устройства. Для подключения к воздуховодам системы вентиляции используются соединительные фланцы, установленные на корпусе изделия, и специальные хомуты.

Проверка работоспособности

После того как прибор установлен, его необходимо подключить к электрической сети, соответствующей классу напряжения используемых вентиляторов.

ВАЖНО ! Воздуховоды, изготовленные из металла, должны быть заземлены, а линия питания вентиляторов − иметь третий заземляющий провод. Использование гофрированного листа для изготовления теплообменника Система включается в работу, и при помощи термометра проверяется её эффективность

Для этого делаются замеры температуры воздуха в трёх точках пространства, и выполняется расчёт по формуле, приведённой в настоящей статье (см. раздел «Расчёт мощности»)

Использование гофрированного листа для изготовления теплообменника Система включается в работу, и при помощи термометра проверяется её эффективность. Для этого делаются замеры температуры воздуха в трёх точках пространства, и выполняется расчёт по формуле, приведённой в настоящей статье (см. раздел «Расчёт мощности»).
