Правила расположения и установки розеток на фартуке кухни

Где лучшее место установки на кухне

Розетка на кухне устанавливается в удобных местах с соблюдением принятых стандартов и рекомендаций производителя по электрическому выводу для приборов.

Важно! Нежелательно использовать на кухне удлинители или тройники. Они увеличивают нагрузку на сеть, создают опасность короткого замыкания.

Подключение холодильника и микроволновки

Стандартов по высоте размещения розеток для СВЧ-печи и холодильника н кухне не существует

Важно, чтобы хватило длины провода питания, было удобно включать и выключать приборы. Холодильник необходимо периодически размораживать, поэтому розетку для него лучше расположить сбоку для быстрого удобного доступа

Встроенный холодильник на кухне подключают к электрической точке питания, оборудованной в расположенном рядом шкафу.

Если микроволновка установлена на рабочем столе или тумбе, ее подключают к блоку на фартуке. При размещении печи СВЧ на кронштейнах на уровне глаз розетку скрывают в ближайшем навесном шкафу или предусматривают дополнительное гнездо над каркасами кухонного гарнитура.

Микроволновку можно подключить к верхнему ярусу точек питания

Место подключения плиты и духовки

Для электрической плиты оборудуется отдельная точка над плинтусом или в стоящем рядом шкафу. Там же устанавливают розетку для духовки и варочной панели. Если духовка встроена в колонну, розетку размещают ниже по центру примерно в 55-70 см от пола, чтобы включенная вилка не упиралась в заднюю стенку встраиваемого прибора.

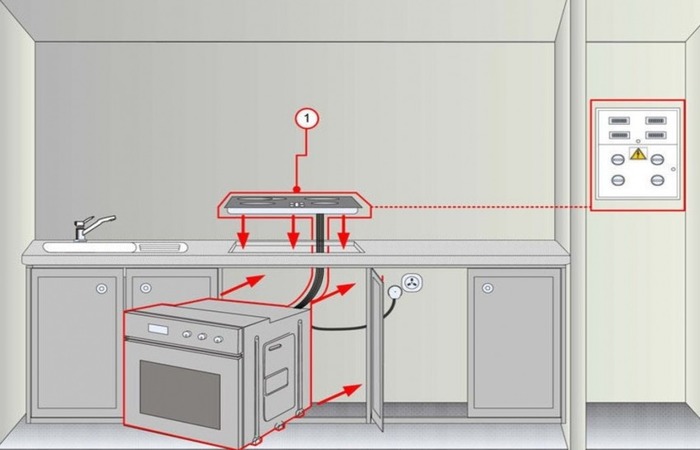

Подключение варочной панели и духовки

Подключение вытяжки и кондиционера

Встроенные вытяжки подключаются к розетке, спрятанной внутри шкафа или в верхнем ярусе над каркасами мебели. Стационарные вытяжки могут подключаться напрямую через электровывод или к верхней линии. Главное, чтобы электроточка не загораживала вентиляционный канал.

Обычно для кондиционера выделяется отдельный кабель, который подключают напрямую. Другой вариант – поставить рядом с ним отдельную розетку на 30 см ниже потолка на таком расстоянии, чтобы шнур прибора не натягивался.

Под мойкой

Измельчитель отходов подключается под раковиной. Розетка должна быть иметь крышку и встроенное устройство защитного отключения. Высота установки – не менее 20 см от пола, расстояние от мойки – 0,5 м. При соблюдении правил в случае течи вода из прорвавшейся трубы в розетку не попадет.

Рабочая зона

В рабочей зоне ежедневно используется несколько приборов. Розетки на кухню устанавливаются с дополнительными (запасными) гнездами с учетом подключения техники, которую эксплуатируют нечасто. Расстояние между двойными или тройными блоками должно быть не менее 100 см.

В зоне рабочего стола удобно пользоваться закрытыми розетками. Они вставляются в столешницу или снизу в висящий над ней шкаф. Блоки бывают поворотные или выездные. Чтобы они открылись, достаточно легкого надавливания на крышку.

Для стиральной и посудомоечной машин

Стиральная и посудомоечная машины обычно примыкают к мойке. Электроточки для них лучше делать с противоположной стороны от раковины над плинтусом или в стоящем рядом шкафчике, но не дальше 20 см от техники.

Подключение посудомоечной и стиральной машин производится с противоположной стороны от мойки

Для телевизора и гаджетов

Розетку для ноутбука или планшета размещают около обеденного стола. Для телевизора место на кухне выбирается заранее. Кроме электрического кабеля, к нему подводится телевизионный. Наиболее удобным будет угловое расположение телевизора. Тогда провода с розеткой можно спрятать за экраном.

Составление схемы расположения розеток

Планируя капитальный ремонт кухни, нужно позаботиться о составление плана-схемы расположения розеток, чтобы избежать лишних свисающих проводов, а также неудобств при подключении электроприборов.

Определение необходимого количества розеток

Чтобы определиться с количеством розеток на кухне, необходимо просуммировать все бытовые приборы, которые планируется эксплуатировать, и прибавить ещё 20% в качестве запаса. Наиболее распространёнными кухонными потребителями являются:

• вытяжки;
• плиты;
• холодильник;
• встраиваемая техника;
• чайник, миксер и др.

К полученному списку стоит также добавить приборы, которые возможно будут использоваться в будущем. Все расчёты следует выполнять ещё на этапе разводки, т. е. до начала чистовых работ, поскольку позже установить дополнительные розетки будет уже непросто.

Количество розеток в каждой точке подключения на кухне напрямую зависит от количества электроприборов, которые будут использоваться в непосредственной близости от неё

Расположение розеток для каждого вида бытовой техники

В зависимости от потребителя розетка должна располагаться на определённом уровне от пола:

1. Плита. Основное правило — розетки нельзя размещать над конфорками либо сзади духовки. Оптимальное расстояние от пола — 15 см с некоторым отступом в сторону, чтобы к вилке был доступ, но при этом розетка не была на виду.
2. Холодильник. Рекомендации в целом идентичны. Плюс ко всему стоит учитывать, что некоторые модели холодильников имеют короткий сетевой шнур, который не позволит расположить розетку далеко.
3. Стиральная и посудомоечная машина. Подобная техника имеет на задней части отверстия для подачи и отвода воды, поэтому розетка должна располагаться на некотором удалении. Её лучше разместить с противоположной стороны от шлангов на высоте 15–20 см от пола.
4. Вытяжка. Поскольку этот прибор устанавливается довольно высоко, то и розетка должна располагаться ближе к потолку, как правило, в 2 м от пола.

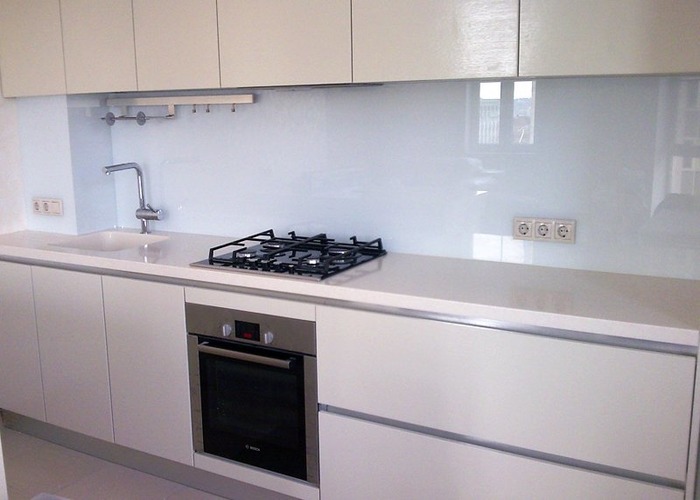

5. На фартуке. Обычно в этом месте находится рабочая зона для приготовления пищи, поэтому подключение кухонных электроприборов может требоваться довольно часто. Чтобы вилку можно было включать и выключать без затруднений, розетку размещают, отступив 10–15 см от края столешницы либо 110–115 см от пола. Слишком высоко располагать её не стоит, поскольку фартук является заметным местом на кухне и провода, которые находятся на виду, будут только портить интерьер.

В той зоне кухни, где установлен диван, стол и стулья, наличие розетки также крайне важно, например, для подключения пылесоса, зарядки для телефона или ноутбука. В этом случае лучше поставить пару двойных розеток на высоте 20–30 см от пола. При более высоком расположении провода будут на виду

При более высоком расположении провода будут на виду.

Правила разводки

Подключение розеток на кухне выполняют, придерживаясь следующих правил:

1. Суммарная мощность потребителей, которые подключаются к розетке, не должна превышать максимально допустимую.
2. При эксплуатации оборудования с высокой мощностью к ней необходимо подвести выделенную линию и установить отдельный автомат.
3. Если есть электроприборы с металлическим корпусом, их необходимо заземлить.
4. Не рекомендуется выполнять монтаж розеток за электрооборудованием, которое выделяет тепло (духовки, холодильники и т. п.).

5. Прежде чем начать монтаж, следует составить план.

Таблица: мощность и сечение проводов для подключения кухонной техники

Виды техники	Максимальная потребляемая мощность	Розетка	Сечение кабель	Автомат в щитке
Однофазное подключение	Трёхфазное подключение
Зависимый комплект: электрическая панель плюс духовой шкаф	около 11 кВт	Рассчитанная на потребляемую мощность комплекта	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм²(ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А(только 380 В) плюс УЗО
Электрическая панель (независимая)	6–11 кВт	Рассчитанная на потребляемую мощность панели	До 8,3 кВт/4 мм² (ПВС 3*4)8,3–11 кВт/6 мм² (ПВС 3*6)	До 9 кВт/2,5 мм² (ПВС 3*2,5)9–15/4 мм²(ПВС 3*4)	отдельный, не менее 25 А плюс УЗО
Электрический духовой шкаф (независимый)	3,5–6 кВт	евророзетка	До 4 кВт/2,5 мм² (ПВС 3*2,5) от 4 до 6 кВт/4 мм² (ПВС 3*4)	16 А 25 А
Газовая панель		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Газовый духовой шкаф		евророзетка	1,5 мм² (ПВС 3*1,5)	16А
Стиральная машина	2,5 кВт7 кВт с сушкой	евророзетка	2,5 мм² (ПВС 3*2,5)7 кВт/4 мм² (ПВС 3*4)	отдельный, 16 Аотдельный, 32 А
Посудомоечная машина	2–2,5 кВт	евророзетка	2,5 мм² (ПВС 3*2,5)	отдельный, 16 А
Холодильник, морозильник	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Вытяжка	менее 1 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А
Кофемашина, пароварка, СВЧ-печь	до 2 кВт	евророзетка	1,5 мм² (ПВС 3*1,5)	16 А

Пошаговая инструкция: как нарисовать схему размещения розеток на кухне?

Шаг 1. Рисуем общий план и считаем розетки

На первом этапе достаточно взять распечатанный план кухни и от руки указать на нем все необходимые розетки стрелочками, подписав, для чего они предназначены. Привязка к размерам здесь пока не нужна, вы просто определяете количество и типы розеток.

Самый стандартный набор таков:

• холодильник
• варочная панель
• духовой шкаф
• вытяжка

Опционально:

• измельчитель отходов (он же диспоузер)
• посудомоечная машина
• телевизор

Нестационарная постоянная техника:

• электрический чайник
• кофемашина
• тостер
• мультиварка
• микроволновая печь

Нестационарная непостоянная техника:

• блендер
• миксер
• соковыжималка
• планшет/телефон

Двухклавишный выключатель:

• для основного освещения
• для пространства над кухонной панелью

Обратите внимание, что некоторые духовки и вытяжки подключаются к сети напрямую, а не через розетку, так что будет лучше, если вы заранее определитесь с моделями. Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем

Специалисты рекомендуют также добавить 20% от того количества необходимых розеток, которое вы насчитали, для техники, которая может появиться в будущем.

Шаг 2. Чертим развертку стен с указанием розеток с размерами и отступами

Для каждой стены берем отдельный лист бумаги и рисуем прямоугольник в масштабе 1мм:1см, обозначая ширину и высоту стены, потом схематично наносим на план технику и шкафчики (но с соблюдением масштаба и размеров!). Такой чертеж еще называют «вид спереди».

Отмечая точное расположение розеток, старайтесь учитывать, как часто вам придется ими пользоваться. К примеру, розетка для холодильника необязательно должна быть на виду, но у вас должна быть возможность до нее дотянуться, если вам придется его размораживать или отключать на время отъезда. Встречаются варианты, когда розетка установлена над холодильником, но учтите — у некоторых моделей заводского шнура может не хватить на всю высоту, и придется пользоваться удлинителем.
Удобно, когда розетки под варочную панель и духовой шкаф располагаются в соседних шкафах, но если возможности их там разместить нет, можно спрятать их под цоколем — как правило, у кухонных гарнитуров он составляет 10-15 см. За самой техникой, особенно когда она встроенная, розетки размещают в крайних случаях — ведь при необходимости замены, диагностики и ремонта техники добраться до них будет нелегко.
Если вы за экологичный образ жизни и собираетесь установить измельчитель отходов, для него розетку можно спрятать в шкафу под мойкой

Только обратите внимание на то, чтобы розетка была с высоким уровнем влагозащиты — такие устанавливают в ванных комнатах. То же самое касается розетки для посудомоечной машины, ее можно разместить там же, ведь, как правило, машина и измельчитель соседствуют с мойкой

Помните: посудомоечная и стиральная машины должны стоять вплотную к стене! Поэтому вот за ними устанавливать розетки точно нельзя. То же самое касается холодильников и духовых шкафов, хотя от этого правила дизайнеры отступают чаще.
Что касается розеток для рабочей зоны, то их, как правило, размещают блоками — 2-3 непосредственно в зоне готовки и 2-3 в другом краю кухни, там, где стоит чайник или тостер. Располагаться они должны не менее чем в 5 сантиметрах над столешницей.
Выводы для кухонных светильников можно оставить за верхними шкафами. Главное — вывести провод с запасом, чтобы можно было варьировать места размещения светильников.

Шаг 3. Выбираем типы розеток

Существует три основных вида розеток, которые в разной степени подходят для использования на кухне.

Накладные розетки — популярные и простые в монтаже, но «крадут» пространство и недостаточно влагостойки. Кроме того, они больше подходят для открытой проводки.

Угловые розетки — напротив, экономят пространство и выручат тех, кто хочет спрятать места подключения нестационарной кухонной техники. Их можно устанавливать на стыках фартука и плинтуса, стены и навесного шкафа или двух стен. Устанавливать их не сложнее, чем обычные накладные розетки.

Выдвижные розетки – самый современный вариант. Как правило, это модуль из нескольких розеток, который прячется в столешницу или ящик и выдвигается нажатием. Помимо того, что это наиболее эстетичный вариант, он позволяет защитить розетки от попадания влаги и грязи, а также сохранить целостный рисунок кухонного фартука.

Шаг 4. Всю информацию по розеткам передаем электрикам/дизайнерам/прорабам …

… и через некоторое время наслаждаемся комфортом своей новой кухни!

Правила расположения розеток на кухне: фото, схемы и рекомендации

Перед тем как приступить к выбору мест, а также монтажу розеток, необходимо произвести некоторые расчеты, которые помогут сделать все правильно. В первую очередь требуется выписать все приборы, которые вы планируете использовать в ближайшем будущем, а также их приблизительную мощность. Конечно, показатели мощности будут индивидуальными, однако, в качестве примера можно рассмотреть такие средние показатели:

• холодильник – до 1 кВт;
• водонагреватель – от 1,5 кВт;
• варочная поверхность – от 1 до 1,5 кВт;
• стиральная машина – около 1,5 кВт;
• электрическая духовка – от 2,5 кВт.

Пример правильного расположения розетки для холодильника

Все это предметы крупной бытовой техники, которые создают основную нагрузку на сеть. Мелкая техника, к которой относят микроволновую печь, блендер, кофеварку, чайник и прочее, как правило, потребляет от 300 до 800 кВт в зависимости от модели.

Как правильно расположить розетки на кухне: основные правила

Вот несколько основных правил, которыми нужно руководствоваться при расположении розеток на кухне:

общая мощность всех приборов, которые будут подключены к одной розетке, не должна превышать допустимую. То есть, нужно заранее посмотреть мощность каждого прибора (она указана в техпаспорте). Обычно, к одной розетке нельзя подключать только такие крупные приборы, как электрический чайник и микроволновую печь, а остальные комбинации вполне допустимы;

Схема расположения электрических розеток и выводов на кухне

• линий питания розеток на кухне должно быть столько, чтобы на все розетки хватало с двукратным запасом. Для этого условно разделите пространство на несколько зон в зависимости от того, каким образом будут расположены приборы, а затем необходимую мощность для их питания разделите на группы розеток. Умножив результат на два в каждой из групп, вы получите максимально полную картину того, какое количество источников потребуется;
• чтобы обеспечить питанием крупные приборы, желательно подвести к ним отдельные линии, сечение которых будет подходящим. Это касается электроплит и других крупных устройств, для которых не помешает индивидуальная отдельная автоматическая защита на электрощитке;
• если прибор имеет металлический корпус, то его обязательно нужно заземлить и розетки в этом случае должны быть подключены через УЗО или дифференциальный автоматический выключатель;

На кухне большого размера лучше расположить блоки с меньшим количеством розеток, но с более частым интервалом

• согласно нормам, установка розеток непосредственно над электрическими приборами (холодильником, духовкой, вытяжкой и т.д.) строго запрещена. Располагаться они должны строго сбоку и на расстоянии не менее 20 см;
• еще один важный момент касается установки в месте расположения фартука. Розетки на кухне должна возвышаться над столешницей, по меньшей мере, на 10-15 см, чтобы исключить риск попадания в них капель воды и жира.

Встроенные розетки нельзя размещать возле мойки, чтобы избежать попадания воды в блок

Понять, на какую мощность рассчитана та или иная розетка, можно, обратив внимание на маркировку, которую предоставляет производитель. Существует два варианта: 10 ампер – 2,2 кВт и 16 ампер, что соответствует 3,5 кВт

Схема расположения розеток на кухне: принципы составления

Правильно провести монтаж розеток на кухне проще всего, если использовать подготовленную схему

Использовать уже готовую, можно, но лучше все-таки уделить время самостоятельному ее составлению, поскольку только так можно принять во внимание все тонкости и особенности конкретной кухни и приборов. Использовать предложенные в интернете схемы стоит скорее в качестве примеров и ориентиров

От того, насколько тщательно будет продумана система расположения розеток, будет зависеть удобство их использования, а также эстетическая сторона вопроса.

Схема кухонной электропроводки для подключения бытовой техники

Лофт

В этом году стиль остается востребованным. Его часто используют для того, чтобы обустроить кухни, совмещенные с гостиной. Такое объединение дает больше свободного места, что только подчеркнет все детали лофта.

Например, стилисты обыгрывают кладку из кирпичей, провода или бетонные стены. На фотографиях хорошо показано, как удачно это может выглядеть гостиной, которая объединена с кухней.
Для лофта подбирают шероховатые и неоднородные поверхности, грубые материалы. В квартирах, оформленных в таком стиле, устанавливают настенные светильники. При этом свет направляют вдоль стенок.
За счет этого тени падают так, что неравномерные поверхности выглядят объемными. Первое время к лофт относились с опаской, но он быстро стал популярным. Дизайнеры не скрывают материалы для отделки и даже их подделывают. Чтобы имитировать бетонную поверхность и подтеки, используют декоративную штукатурку.

Правила размещения розеток

Никаких специальных нормативных документов по расположению электрических розеток в жилых домах не существует. В ПУЭ есть только одно требование по поводу размещения электророзеток на кухне: минимальное расстояние от штепсельных розеток и выключателей до газопроводов должно быть не менее 0,5 метра. Поэтому в газифицированных домах необходимо придерживаться этого правила.

Требования СП для кухонь в жилых домах:

• допускается установка сдвоенных розеток на ток 16 А;
• нельзя размещать розетки над мойками и под ними.

Все остальные параметры размещения электророзеток не нормируются, их определяют индивидуально для каждого конкретного случая. Для этого необходимо заранее определиться с выбором кухонного гарнитура и перечнем используемой бытовой техники.

Возьмите план помещения кухни, нанесите на него контуры кухонных шкафов и продумайте места расположения стационарных бытовых приборов: микроволновой печи, электрочайника, кофемашины и др. От того, насколько тщательно вы все продумаете, зависит дальнейшая функциональность вашей кухни.

При планировании кухни-острова намечают направление прокладки питающего кабеля под напольным покрытием и место расположения основной питающей электророзетки. В нее подключают встраиваемый розеточный блок, о котором речь пойдет ниже. Блоки могут встраиваться как в столешницу острова, так и в боковые стенки его шкафов.

Высота от пола до розеток на кухне зависит от конструктивных особенностей бытовой техники и уровня столешницы. Ниже будут приведены цифры для стандартной высоты столешницы – 850 мм от уровня пола. При других вариантах – нужна корректировка.

Расположение по вертикали

Есть три основных уровня расположения розеток на кухне:

• первый – на высоте 20-30 см от уровня пола (для варочной панели и напольной бытовой техники: духового шкафа, посудомоечной и стиральной машины, холодильника, пылесоса и др.);
• второй – на высоте 10-15 см от уровня столешницы (для настольных бытовых приборов: электрочайника, кофемашины, микроволновой печи, мультиварки, тостера и др.);
• третий – на высоте 2,1-2,3 м от уровня пола (для вытяжки, водоподогревателя и других навесных приборов).

Устанавливать розетки на высоте ниже 20 см от уровня пола – неудобно и не имеет смысла. Располагать их выше 15 см от уровня столешницы – не эстетично. Именно на этой высоте они «не бросаются в глаза», а подключенные к ним провода бытовых приборов ложатся вдоль плинтуса столешницы, становясь незаметными.

Если розетки разместить ниже 10 см от уровня столешницы – некоторые штепсельные вилки могут не поместиться по высоте и их придется вставлять «вверх ногами».

Расположение по горизонтали

Электророзетки для встраиваемой напольной бытовой техники устанавливают за ее корпусом. Это обусловлено конструкцией приборов и удобством обслуживания мест подключения. Иначе установленные разъемы будут мешать выдвижным ящикам в соседних шкафах.

С эстетической точки зрения розетку для холодильника или купольной вытяжки также размещают скрытно — позади прибора. Для вытяжки – на 10-20 см выше ее купола, с тем расчетом, чтобы накладной короб вытяжки закрыл место подключения.

Электророзетку для пылесоса размещают в любом доступном месте, обычно рядом с дверным проемом.

Розетки для настольной бытовой техники объединяют в блоки, в которые могут входить выключатели местного освещения, розетки для кабельного ТВ и др. Блоки располагают не только горизонтально, но и вертикально (угловые). Есть специальные выдвижные блоки розеток, встраиваемые в поверхность столешницы или мебели.

Источник



Расчет количества

В большинстве случаев люди самостоятельно решают, сколько розеток должно быть на кухне – тратить деньги на дорогостоящих дизайнеров готовы далеко не все. Часто уже после завершения ремонта обнаруживается нехватка розеток, и приходится немного подпортить ремонт, чтобы установить дополнительную розетку

Вот почему так важно рассчитать количество розеток на самом начальном этапе

Сколько нужно отдельных линий на кухне

Чтобы не путать вас пространными объяснениями о том, что такое отдельная линия, просто приведем примеры: это водонагреватель, электроплита и прочие мощные электроприборы, которые лучше всего подключать к отдельной розетке, чтобы не перегружать ее.

Итак, начнем с электроплиты. Наиболее часто она имеет отдельный автоматический выключатель на 32 А. Остальная, даже очень мощная техника, не требует выделенного автомата, но лучше всего сделать для нее отдельную розетку.

Многие советуют на каждый мощный прибор делать свой автомат, но по факту это вовсе необязательно. Представьте только – в вашем щитке будет более 10 автоматов! Обычно их не более 5, а иногда и того меньше. Не нужно путать отдельную линию и отдельную группу розеток – последняя означает несколько розеток, подсоединенных к одному автомату. На практике возможны такие варианты: все розетки в квартире идут на один автомат, выключатели на второй, электроплита на третий.

Вопрос безопасности при подключении большого количества техники можно решить с помощью УЗО. Устройством защитного отключения многие производители оснащают свою продукцию – бойлеры, стиральные машины и пр.

Раньше было гораздо меньше техники, и в квартире было всего две-три группы розеток, однако современная кухня разительно отличается от советской предшественницы. Самым оптимальным вариантом будет воспользоваться помощью специалистов, которые с помощью специализированных знаний смогут рассчитать точное количество линий, групп и розеток.

Расположение розеток

Правильное расположение розеток на кухне – залог комфорта и приятной работы. Четких определений по расположению розеток существующие нормы не дают, есть лишь рекомендации по установке согласно ПУЭ (правила устройства электроустановок). Согласно им, минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 0,5 м. Собственно и все, поэтому мучаться с определением высоты придется самостоятельно.

Для начала нужно определить, где будут находиться электроприборы. Если взять для примера рабочую зону на кухне, то розетки здесь располагаются выше уровня столешницы на 10-20 см. Если розетка находится рядом с раковиной, следует использовать специальные модели с высокой степенью защиты от влаги не менее IP44. Не лишним будет напомнить, что в непосредственной близости от нагреваемых поверхностей розетку лучше не ставить.

Прятать розетки за мебель не самый удачный вариант, уж если она там жизненно необходима, лучше использоваться встраиваемые розетки в столешницы, они безопасны и удобны.

Использование удлинителей и сетевых фильтров не самое удачное решение – помимо сомнительной степени безопасности данные приборы портят весь вид кухни. Поэтому позаботьтесь о наличии «низкой» розетки для пылесоса или другой техники, эта розетка располагается у пола на расстоянии 10-20 см от него. Такая розетка обязательно должна иметь шторки для защиты от детей и животных.

Если у вас есть вытяжка над плитой, то для нее розетку нужно делать сверху – провода не будут болтаться. Для самой электроплиты можно установить силовую розетку, а можно соединить провода напрямую таким образом, чтобы полностью выключить плиту можно было лишь с помощью автомата.

Остальные розетки нужно располагать там, где находится техника – рядом с мультиваркой, чайником, духовкой и т.д.

Расположение розеток

При разработке схемы размещения розеток, следует руководствоваться нормативными документами.

Это могут быть:

• СНиП 3.05.06-85 для монтажа электротехнических устройств.
• ГОСТ 7396.1-89, для разработки электрических схем подключения электроприборов.

При установке кухонных розеток, необходимо соблюдать такие нормативы:

• Размещаться они должны от плинтуса на высоте не менее 20 мм.
• Бытовой прибор, для подключения в сеть, должен располагаться от розетки на расстоянии до одного метра.
• При такой установке на изделие не будут попадать пары влаги или брызги воды.

Сколько нужно на кухне розеток

Расчет числа розеток выполняется с учетом количества электроприборов, присутствующих на кухне, и прибавляется 20-25% запасных.

При этом приборы монтируются:

• Для плиты с индукционной поверхностью, электроподжигом или электрическим духовым шкафом.
• Под вытяжку (см. Розетка для вытяжки: как выбрать и установть своими руками).
• Для подключения крупной бытовой техники: холодильника, стиральной машины, телевизора.
• Для встраиваемой техники, микроволновки, электрочайника, и других приборов.

Подсчитав количество приборов для подключения, прибавив запас, получается общее число розеток, которые понадобятся для монтажа на кухне. При недостаточном их количестве, переделать систему будет достаточно сложно, а иногда и невозможно, и придется пользоваться удлинителями, что не слишком удобно.

Примерный перечень электроприборов на кухне и их подключение к электросети

Распределение мощности

При обустройстве кухни, всю ее технику следует разделить по интенсивности эксплуатации и потребляемой мощности. Для подключения небольших бытовых приборов, достаточно установить 4 точки подключения: по две из одной розетки — на кухне крупная техника обычно работает постоянно.

Размещение бытовой техники на кухне

Для монтажа обязательной группы нужны индивидуальные розетки, которые рассчитываются на соответствующую мощность. При игнорировании этого правила, при подключении двух агрегатов большой мощности к одному источнику питания, может возникнуть избыточный нагрев и оплавление розетки.

Недопустимо для остальных приборов одновременно подключать устройства с совокупной мощностью, превышающей возможности розетки. Инструкция по выбору правильных розеток предлагает такую простую формулу: мощность агрегата делится на 220. Получается сила тока, рассчитанная на одну розетку.

Примерные величины мощности для крупной техники:

• Духовка – от 2500 Вт.
• Плита – 1000-1500 Вт.
• Машина посудомоечная – от 1000 Вт.
• Машинка стиральная – от 1500 Вт.
• Водонагревательный бак – от 1500 Вт.
• Холодильник – 200-1000 Вт.
• Камера морозильная – 300 Вт.

Для мелких кухонных приборов:

• Микроволновка – от 800 Вт.
• Электрочайник – от 500 Вт.
• Блендер – до 300 Вт.
• Комбайн для кухни – 1200-1500 Вт.
• Кофеварка – от 900 Вт.

На кухне могут быть:

• Телевизор, потребляющий – 200-330 Вт.
• Ноутбук – 50-75 Вт.

Чтобы избежать неприятных последствий, необходимо соблюдать несколько правил:

• Суммарная мощность подключенных в розетку приборов, не должна превышать допустимую нагрузку. Нельзя в одну розетку одновременно подключать чайник и микроволновую печь. Мощность приборов уточняется в технических паспортах к приборам.
• На кухню должно заводиться столько линий, которые будут питать розетки, чтобы их хватило на все агрегаты с двукратным запасом.
• Для крупной бытовой техники и электроплиты, лучше устроить отдельные линии с требуемым сечением, медные с установкой защитной автоматики.
• Приборы с металлическим корпусом, требуют заземления. Розетки для них необходимо подключать через дифференциальный выключатель-автомат или устройство защитного отключения (УЗО).
• Запрещается устанавливать розетки непосредственно за встраиваемыми духовыми шкафами, вытяжками, холодильниками, они должны располагаться сбоку на расстоянии 20 см.
• Розетки над столешницей устанавливаются выше ее на 15 см. Запрещается монтировать их над плитой и мойкой.
• При установке розеток около труб, они должны иметь крышки и резиновые уплотнители, что убережет их от влаги при прорыве.

На упаковках к розеткам производители указывают мощность, на которую они рассчитаны. Выпускаются изделия в 10А, на 2,2 кВт; 16А – на 3,5 кВт.

Перед монтажом розеток предварительно составляется схема их расположения, как на фото. От ее точности зависит удобство использования бытовых приборов на кухне, безопасность работы их и эстетика помещения.

Как лучше расположить розетки на кухне

Размещение розеток/выводов под встраиваемую технику

В данной теме мы подробно раскроем очень важную информацию – как правильно разместить розетки и подготовить электрику для установки кухни. Мы не стали копировать многочисленные картинки из интернета на эту тему (не все из них корректны), а нарисовали собственную схему, исходя из нашего опыта. За высоту цоколя в данной схеме возьмем 120мм.

1. Надо определиться с количеством, типом и расположением встраиваемой техники. Для розеток к технике под столешницей и в пеналах – верх розетки не выше цоколя (у нас 120мм). Следует отметить, что данная схема также подходит и для популярных сейчас кухонь вплотную до потолка, так как сверху кухни розеток и проводки нет.
2. ПММ. Стандартные посудомойки (ПММ) стоят на полу, для них есть особенность – нельзя делать встраиваемую ПММ рядом со стир. машиной или хол-ком/мороз-ком, если он встроен под столешницу, так как ПММ крепится в боковые стенки соседних модулей. Не рекомендуется встраивать ПММ, предназначенную для монтажа под столешницу, в пенал. В принципе можно (и мы так делали, если других вариантов нет), но там есть свои дизайнерские и конструктивные особенности, и их все надо учитывать, тут надо консультироваться со специалистом. Розетка для ПММ — сбоку от нее. Подводка воды к ПММ – там же, где подводка воды к мойке. Выход канализации – отдельный или общий с мойкой, так же в зоне мойки. Есть еще компактные ПММ для встройки в пенал (это редкость, многие про них даже не знают) – для них розетка — как для морозильника в пенал.
3. Стиральная машина (отдельная или встраиваемая) стоит на полу всегда – розетка справа или слева.
4. По варочную панель розетку сейчас обычно уже не делают, чаше делается выход провода из стены 1-1,5м, который непосредственно подсоединяется в варочную панель. При грамотном проекте электрики в квартире этот провод всегда на отдельном автомате.
5. Хол-к всегда встраивается в пенал и стоит на дне пенала, а не на полу. Тут розетка делается под ним. Розетку под хол-к лучше завести на отдельный автомат – если уехали в отпуск, отключаем все, кроме хол-ка.
6. Морозильники бывают 2х видов. Первый — для встройки под столешницу, стоит на полу – тут полный аналог ПММ, розетка справа или слева. Второй – для встройки в пенал, стоит на дне пенала, тут полный аналог хол-ка, розетка делается под ним.
7. Духовка и СВЧ (а также пароварки, кофемашины и пр.) – одинаковые по типу встройки. Тут розетки делаются под ними в цоколе. Для некоторых СВЧ можно делать розетку прямо за ней – надо смотреть размеры конкретной модели, но если делать под цоколем – точно не ошибетесь, правда может не хватить длины провода, но его легко нарастить.
8. Вытяжка отдельная – выход провода за вытяжкой, в коробе вытяжки. Вытяжка встраиваемая – выход провода (лучше с накладной розеткой на конце – в зависимости от модели) за воздуховодом, в соотв. с размерами вытяжки.
9. Светодиодная подсветка. Рассматриваем только ее, как современный и долговечный вариант, эконом-класс не рассматриваем. Особенность – всегда есть блок питания, который надо где-то размещать. Если есть встроенная вытяжка – за ее воздуховодом (который потом закроется ДСП коробом) сделать провод 220В для блока питания светодиодной ленты/отдельного светильника (подсветка столешницы), предварительно заведя его на выключатель. Далее к месту вывода ленты провод 12В подведется при монтаже кухни. Если вытяжка далеко от светильника, или она отдельная – смотреть по месту, выводить провод питания 220В надо в верхний шкаф, где будет расположен блок питания, и под которым будет светильник или будет подключаться лента.
10. Измельчитель (если будет) – в любом месте под мойкой, чтобы не мешал сантехнике, задней стенки у модуля под мойку нет.
11. Если в кухне будут электроприводы – тут лучше делать по схеме, предоставленной производителем кухни.
12. Розетки рабочей зоны обычно делают на высоте 1050, выше нет смысла. По количеству решать Вам, учитывая, что в современной кухне обычно есть чайник, тостер, кофемашина (если она не встроена), мультиварка, блендер, миксер + нужна зарядка для телефона.

Надо отметить, что это проверенная и грамотная схема, при выполнении которой у Вас вся техника встанет без проблем. Но это общая схема, она не может учесть все ньюансы, и тут не охватить всю технику – кофемашину, винный шкаф, розетки для электроприводов фасадов. Также могут быть коррективы на конкретную технику. Для наших Заказчиков к договору с проектом кухни проект электрики под Вашу конкретную кухню и конкретную технику прилагается бесплатно, и Вам не придется с этим всем заморачиваться.
