Как проложить канализацию в частном доме своими руками

Как поступить в случае, когда невозможно выдержать нужный наклон

Бывают случаи, когда при монтаже возникают трудности, приводящие к тому, что угол наклона канализации значительно отличается от допустимых норм. В этом случае предпринимают следующие меры:

Если расчеты показывают, что отступление от заданных норм возможно, то уложить трубы, но при этом на некотором расстоянии сделать дополнительные тройники, через которые будет проводиться чистка труб.

При укладке трубы все же придерживаться рекомендаций, но на трудных участках устанавливать перепады высот, которые организовываются за счет дополнительных колодцев. Благодаря такому решению можно будет устанавливать трубу под нужным углом. Такой колодец может быть как один, так и несколько, но правильные расчеты и монтаж гарантируют исправную работу канализации.

Существует несколько способов добиться нужного уклона канализационных трубИсточник vodasovet.ru

В крайнем случае, если никак нельзя выдержать нужный наклон и расчеты показывают, что работа канализации самотеком невозможна, то придется использовать фекальный насос. Это устройство может устанавливаться как на локальную канализационную ветку, так и для всей системы.

Укладывая трубы из пластика, можно быть уверенным, что чистить их нужно будет гораздо реже, чем чугунные, поскольку гладкая внутренняя поверхность стенок обеспечивает скольжение твердым веществам.

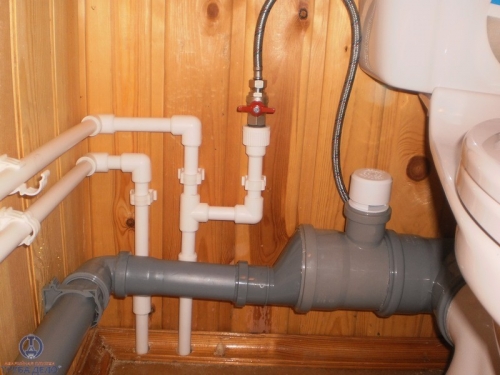

Разводка труб канализационной системы

Возможна прокладка канализационных внутридомовых труб под потолком, внутри стены или под полами. Последний вариант – наиболее приемлемый. Чтобы шум в системе не донимал во время её эксплуатации, трубы обматывают.

Готовясь к монтажу, канализационные трубы из полипропилена режут с помощью  болгарки или ножовки. А перед тем, как их вставить в раструб (расширенный конец трубы с резиновым уплотнителем, в который вставляется следующий отрезок), напильником обрабатывают отрезанный стык. Перед сборкой трубы обрабатываются для  герметичности соединения (силиконовая смазка). Раструба это не касается. Вставляя трубу в раструб, нужно обеспечить тепловой зазор 8 мм.

ВАЖНО! Раструбы направляют навстречу току отходов для снижения вероятности протечки.

Канализационные трубы крепят хомутами (интервал 1 метр), для стояков – метр- полтора. Расстояние труб от стены должно быть не меньше 5 мм. Если ответвления системы расположены горизонтально, её элементы соединяют при помощи крестовин или косых тройников. Вертикальные трубы стыкуют с горизонтальными, используя фитинги с поворотом в 60°, 45° или 30°. Число поворотов труб специалисты советуют снизить до минимума. От этого надёжность системы возрастёт.

В центре внутренней разводки – канализационный стояк. Двигаясь по нему, стоки попадают в наружные трубы, а затем и в накопитель. Стояк располагают ближе к унитазу и подальше от кухни и жилых помещений. На 1 метр выше пола делают ревизию. Позаботьтесь, чтобы стояк шумоизолировать минеральной ватой (можно взять и вспененный полиэтилен). Для эстетического вида, его покрывают гипсокартонным коробом.

Горизонтальная труба стыкуется со стояком только под прямым углом. Желательно, чтобы у всех подключенных сантехнических приборов были сифоны (гидрозатворы), препятствующие распространению неприятных запахов из системы канализации.

При монтаже учитывайте, что отвод от унитаза должен находиться от стояка на расстоянии, не превышающем 1 метр, к нему нельзя присоединять другие сантехприборы.

Раковины, умывальники, мойки, ванна и душ, соединяются со стояком трубой, не длиннее 3-х метров.

Правильный уклон канализации

Для тех, кто не знает, как именно расшифруются данные в документах СНиПа, следует иметь в виду, что все нормы указываются в виде дробей. Например, надпись 0,03 и 0,008 читается следующим образом: труба, длиной в один метр с одного конца поднимается на три сантиметра, со второго приподнята всего лишь на восемь миллиметров. Если цифра только одна, то значит один конец трубы на нулевой отметке, а другой приподнят на заданную высоту.

Поскольку канализационный трубопровод значительно длиннее чем метр, то для измерения уклона применяют формулу, где верхний конец трубы определяется следующим образом: исходя из норм, на один метр берется, например, три сантиметра уклона, которые умножаются на всю длину трубы. В результате будет определено, на какое расстояние нужно приподнять верхний конец трубопровода.

При длине трубы в 25 метров, расчет выглядит так: 3 * 25 = 75. То есть наклон трубы для канализации должен иметь с одного края 75 сантиметров.

Нормы СНиП для углов наклона канализационных труб в зависимости от их диаметраИсточник pinterest.com

Поскольку канализацию прокладывают не только в доме, но и за его пределами, то наклон выдерживается на протяжении всей трубы. При этом определяют его в зависимости от диаметра труб – чем он меньше, тем больше наклон. Бывают случаи, когда невозможно выполнить нормы, в этом случае допускаются небольшие отклонения. Но следует учесть то, что в этом случае надо все тщательно рассчитывать, чтобы не возникло неприятностей с работой канализации.

Оборудование вентиляционной системы

Чтобы соблюсти санитарные нормы и сделать проживание в доме максимально комфортным, систему канализации необходимо оборудовать вентиляцией.

Для предупреждения застоя газов в трубах и их проникновения в жилые помещения устанавливают фановую трубу.

Фановая труба — это простая вертикальная конструкция, по своему виду напоминающая стояк. Ее выводят на кровлю, чтобы испарения уходили в атмосферу

Можно отказаться от монтажа дополнительного вентиляционного оборудования, но при условии, что частный дом не выше 2-х этажей, а нагрузка на канализационную сеть минимальна.

Если же в здании проживает много людей, количество санузлов более 2-х, стоки выводятся в очистное сооружение, то монтаж фановой трубы обязателен. Благодаря ей атмосфера в доме будет здоровой, а вода из гидрозатворов никуда не исчезнет из-за разницы давлений в сети.

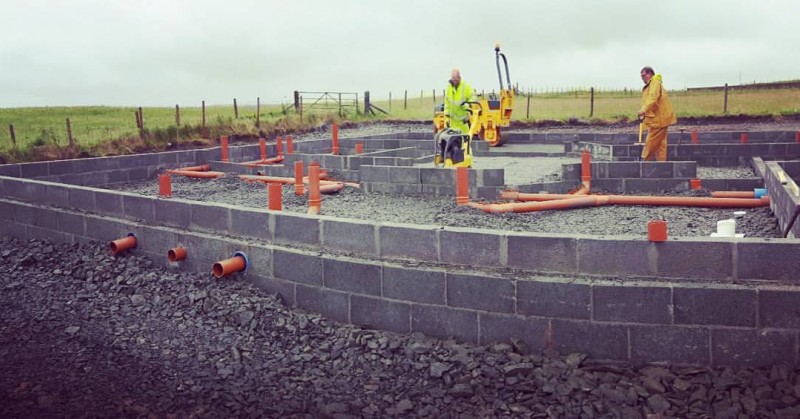

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной

Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

https://youtube.com/watch?v=1ZVNYNWZTg0

Правила укладки и санитарные нормы

При укладке канализационных труб требуется руководствоваться санитарными правилами и нормами. Среди них есть информация о производстве работ, о том, как правильно уложить трубы, и что самое главное, какова глубина прокладки канализационной трубы в частном доме. Зачастую глубина прокладки трубы не должна быть меньше 30 см. Связанно это с климатом в различных регионах стран. Если в зоне укладки труб в последующее время будет производиться высокая нагрузка на почву, то трубы необходимо проложить значительно ниже, на глубину 2-2,5 метра.

Основную роль в прокладке канализационных труб имеет уклон магистрали. Угол наклона канализационной трубы составляет 1–2 сантиметра на метр трубопровода. Необходимо это для исправной работы канализационной системы. Если угол уклона не соблюден, то сточные воды не будут уходить в колодец, или сливную яму, так как в системе утилизации сточных вод попросту нет напорного давления! Канализационная труба засорится, и система придёт в неисправное состояние

Трубы — важнейший элемент канализации

Не последнее значение при установке автономной системы играют виды и монтаж канализационных труб. Материал изготовления труб, их уклон при монтаже, количество отводов и диаметр существенно влияют на производительность канализации.

При прокладке всех видов канализации строительными нормами допускается использование следующих труб:

• Чугунные;
• Керамические
• Асбестоцементные;
• Пластиковые;
• Железобетонные.

Для канализации в загородном доме чаще применяются трубы, выполненные из чугуна и полимерных материалов (пластик).

5.1 Чугунные трубы

Они почти отсутствуют на рынке строительных материалов, но их всегда можно заказать.

Главное их преимущество – механическая прочность, позволяющая проводить их в местах с большой нагрузкой. Однако прочность чугуна сочетается с его хрупкостью и тяжестью.

Чугунные стоки очень быстро заиливаются, требуют прочистки и довольно дорогостоящие.

5.2 Трубы из пластика

При строительстве канализации в частном доме используются чаще всего. Они обладают массой преимуществ:

• Отсутствие коррозии;
• Устойчивость к агрессивной среде;
• Способность противостоять серьезным нагрузкам ;
• Наличие гладкой внутренней поверхности, понижающей риск засоров;
• Обладают достаточно высокой прочностью.

Под пластиковыми трубами подразумеваются изделия из таких видов полимеров, как:

• Полиэтилен (ПЭ), который бывает высокого (ПВД) и низкого (ПНД) давления;
• Поливинилхлорид (ПВХ);
• Полипропилен (ПП).

5.2.1 Поливинилхлорид (ПВХ)

Трубы из поливинилхлорида применяются при монтаже канализации давно. Их особенности и преимущества:

1) Для выполнения соединений нет необходимости в применении специального инструмента. Они соединяются «в раструб» либо при помощи клея;

2) Трубы ПВХ очень жесткие, и в связи с этим для их поворота необходимо использовать фитинги ;

3) Можно использовать для открытого, скрытого монтажа трубопровода;

4) Имеют достаточно привлекательные внешний вид, что не нарушает интерьер при осуществлении наружной прокладки;

ПВХ – один из самых дешевых полимеров, поэтому имеет доступную цену.

5.2.2 Полипропилен (ПП)

Пример трубы и некоторых фитингов из ПП: 1 — труба, 2 — тройник 87,5о, 3 — тройник 45о, 4 — отвод 87,5о, 5 — соединительная муфта

Полипропиленовые трубы могут быть одно- и многослойными. Часто выполняются в следующем варианте: поверх трубы из полипропилена крепится алюминиевая фольга, которая покрывается сверху небольшим слоем полимера. Соединение слоев происходит при помощи отверстий в трубе. Трубы соединяются при помощи специальных фитингов, методом холодной сварки.

5.2.3 Полиэтилен (ПЭ)

6. Особенности монтажа труб

Для внутренних и наружных сетей применяются трубы с разными техническими показателями.

Трубы, прокладываемые внутри сооружения, не испытывают высоких нагрузок, поэтому они могут быть не такими прочными, чем те, которые прокладываются на улице для наружных сетей.

Чтобы не запутаться, трубы окрашивают в разные цвета. Для внутренних сетей обычно выпускают трубы светло-серого цвета, для прокладки под землей — оранжевыми, желто-коричневыми. Та же система с фитингами.

7. Соединение труб

Трубы в системе соединяются с помощью специальных фитингов, позволяющих делать повороты и ответвления.

При монтаже лучше не делать поворотов под острыми или прямыми углами, а формировать достаточно плавные дуги — это снижает риск засоров в тех местах, где скорость стокового потока минимальна.

Современные трубы с раструбами и манжетами легко монтируются своими руками.

После сборки трубы устанавливают на подготовленные несущие поверхности. Возможна скрытая и открытая прокладка. При открытой для крепления труб используются хомуты из пластика с защелкой и винтовой фиксацией.

Полезные мелочи и практические советы

• Мокрые помещения (кухня, ванная) разумно располагать рядом и одновременно как можно ближе к центральному стояку. Это поможет сократить длину канализационных коммуникаций до стояка, что облегчит установку и дальнейшее обслуживание.
• Объемный проект (бассейн, баня, сауна), дополнительная сантехника означают большой объем стоков. Потребуется тщательно проектированная схема подачи и отвода воды, дополнительные стояки и септики, подключение насоса.
• Трубы для канализации в частном доме можно располагать под полом, в стенах или прокладывать поверху. Возле мойки, в душе и в унитазе устраивается гидрозатвор, благодаря которому посторонние запахи не смогут проникнуть в помещения.
• Недопустимо произвольно менять уклон. Его увеличение приведет к ухудшению самоочистки системы и появлению сильных шумов. При уменьшении уклона замедляется ток воды, что чревато засором.

Контроль уклона при прокладке канализацииИсточник remontik.org

Сложный рельеф участка создает дополнительные проблемы для прокладки трубопровода с уклоном. В таком случае строят аксонометрическую схему, позволяющую определить положение элементов канализации в пространстве. Если сложные места нельзя обойти, выходом станет установка насоса.

Наглядно про некоторые нюансы канализации на видео:

Заключение

Грамотно спроектированная и организованная система канализации поможет создать  необходимый минимум комфорта для обитателей дома. Достижению этой достойной цели способствует привлечение профильных специалистов

И неважно, деревянный ли это дом или кирпичный – принципы работы системы везде одинаковы

Дополнительно Выставка домов «Малоэтажная страна» выражает искреннюю благодарность специалистам компании «Миралекс» за помощь в создании материала. Компания «Миралекс» – поставщик систем водоснабжения и теплоснабжения на любых объектах, от ведущих мировых брендов. Так же компания занимается разработкой и монтажом систем автоматизированного учета потребления энергоресурсов. Если Вам нужна более подробная консультация, то можете воспользоваться следующими контактами:

Виды канализационных систем для частных домов

Сливная или выгребная яма.

Это один из самых простых и дешевых вариантов и самый вредный в экологическом  плане. Сточные воды из неё будут частично проникать в грунт, создавая не совсем приятные запахи. Потребуется также частая откачка канализационных стоков.

Вариант оборудования гидроизолированной сливной ямы – более приемлем. Стены и котлована выкладывают камнем, кирпичами или применяют бетонные кольца, а дно бетонируют. Чтобы сточные воды не проникали в почву, поверхность можно обработать с помощью  битумной смолы. Выгребную яму перекрывают железобетонной плитой, в которой обустраивается канализационный люк, через который её будут откачивать. Этот вариант подойдёт для тех домов, где проживает немного людей и мало сантехнического оборудования.

Септики

Если выгребная яма – простейший накопитель, то септик позволяет очищать сточные воды, делать их пригодными для использования в технических целях. Септик устроен по простому принципу: стоки, попадая в  резервуар, участвуют в  процессе брожения: под воздействием аэробных бактерий крупные фракции отходов преобразуются в ил, опускающийся на дно, а вода попадает на ещё одну очистку.

Чтобы обустроить септик, стены колодца бетонируют или обкладывают камнями. Через отверстие в железобетонной плите для его накрытия будут выкачивать жидкий ил. Часто в качестве септика используется емкости из пластика.

ВАЖНО! Установка септика не подходит для участков, где большой уровень грунтовых вод

Однокамерным септикам под силу функция накопителя. Если в устройстве две или  три емкости, есть возможность тщательно удалять примеси сточных вод, используя  доочищенную воду, как техническую.

Автономные канализационные станции

В таких сооружениях для сточных вод создаётся многоступенчатая очистка, где  используют бактерии (аэробные и анаэробные) для удаления свыше 90% загрязнений.  Постоянно проживая в загородном доме, жильцы  позаботятся об эффективной канализационной системе, которая способна очищать большой объем стоков  (150 литров на человека их объём в сутки). Если в месте проживания возможны передвижения слоев почвы, канализацию прокладывают на большей глубине и применяют прочный накопитель из  металла, устойчивый к механическому воздействию. Если такой опасности нет – стоит выбрать пластиковую емкость. У воды, очищенной  вследствие работы станции – степень очищения приближается к 98% и её можно сливать в грунт.

Биотуалеты

Они бывают стационарными или переносными и предназначение этого вида канализации – очистка туалетных стоков. В конструкции биотуалета – два резервуара. Наполненный водой верхний – присоединён к унитазу. После смыва фекалий, они опускаются в емкость нижнего резервуара, где стоки дезодорируются и очищаются. Плюсы биотуалетов – компактные, простые в обслуживании, мобильные и дешевые. Среди недостатков – не устойчив к морозам.

Фильтрующий колодец

Выбрав тип канализации, нужно позаботиться о проекте. В большом доме, с постоянным проживанием семьи, нужна более мощная канализация, по сравнением с дачным домиком, где живут лишь летом; получить разрешение в СЭС по месту жительства; изучить почву на участке (глубину прохождения грунтовых вод и уровень промерзания); приобрести материалы для прокладки канализации. Определяясь с местом для накопителя, стоит предусмотреть подъезд машины ассенизаторов.

Как засыпать траншею

Наверное, вы думаете, что здесь нет сложностей и особенностей? А нет, все не просто. Засыпать траншеи с канализацией нужно по специальным правилам. Эти правила и нормы регламентированы в СНИП.

Так, засыпать траншею можно лишь после того, когда выполнены все необходимые замеры и показания полностью соответствуют проекту.

Засыпать следует постепенно. Вначале засыпают песок сбоку. Делать это нужно небольшим слоем. Затем нужно все утрамбовать. Далее, сыплют еще слой над трассой.

Окончательно засыпают грунтом, который остался от рытья рва. Чтобы исключить возможные повреждения, проверяют, чтобы в почве не было твердых остатков, смерзшихся комьев. Выполнять этот этап нужно равномерным слоем.

Как видите, процесс устройства системы очистки стоков не так уж и сложен. При должной доле упорства, наличии соответствующих навыков и инструмента – все становится возможным. Главное здесь – полное соблюдение правил, проекта и техники безопасности. И тогда все обязательно получится.

Чтобы сделать канализацию в собственном доме, нужно решить немало сопутствующих проблем. Самой большой сложностью считается вывод трубопровода из дома. Причина достаточно проста. Дом всегда стоит на крепком фундаменте.

Он заливается на разную глубину, поэтому для вывода трубы существует несколько методик:

• Прокладка трубопровода под фундаментом;
• Монтаж сквозь стены.

Канализационные трубы в основном прокладываются под полами. Это вызвано технологической необходимостью. Поэтому монтаж такого трубопровода приходится делать через всю фундаментную площадь.

1. Внешняя часть.

На что мы делаем акцент?

• Наличие водоемов и их удаленность
• Рельеф местности
• Глубина вымерзания земли
• Состав почвы
• Удалённость колодцев

Перед началом работы следует разработать подробную схему с учётом всех особенностей

Важно ничего не упустить, в том числе не забыть про вентиляцию. Это поможет избежать неприятных запахов, которые начнут появляться со временем на территории

На этом моменте мы не будем останавливаться подробнее, поэтому рекомендуем отдельно проконсультироваться со специалистами или просмотреть статьи по соответствующей теме.

Внешняя часть канализации включает в себя выходное отверстие внутреннего стока с емкостью для отходов.

Чем септик отличается от выгребной ямы?

Многих интересует, как на даче сделать эффективную канализацию, чтобы сливные воды не только накапливались в выгребной яме, но и частично очищались. Единственный способ сделать посещения ассенизаторов более редкими – вместо выгреба установить септик, заводской или собственного изготовления.

Стоит различать два вида септиков. Одни из них действительно очищают воду до 68 – 97%, потому что процесс очистки происходит под действием анаэробных и аэробных бактерий. Наименьшую степень очистки представляют системы, переработка стоков в которых осуществляется путем отстаивания и действия анаэробов.

Их дополняют фильтрующими колодцами, полями фильтрации, инфильтраторами, выполняющими грунтовую доочистку стоков.

Если в работе септической системы задействованы аэробы, то второй отсек оснащается компрессором для подачи воздуха и специальной загрузкой, необходимой для их плодотворной жизнедеятельности.

Питательной средой для них является взвесь осветленных канализационных стоков, переместившаяся во второй отсек по переливу. Из систем с аэробной очисткой выходит максимально очищенная вода, которую можно сбрасывать на рельеф или в грунт без дополнительной обработки.

После «очистительных процедур» в камере жидкость попадает в фильтрующий колодец, на поле фильтрации или принудительно, с помощью насоса, перекачивается в канаву

Второй вид представляет собой двухкамерный накопитель, в котором первая камера также служит для разделения фракций, а вторая – для фильтрования осветленной воды. Очистка первой емкости происходит с той же регулярностью, что и удаление сточных масс из выгребной ямы, из второго резервуара грязь удаляют реже. Обычно это замена гравийного фильтра, который заменяет дно.

Следует помнить, что в септиках со временем накапливается активный ил, который в дальнейшем можно использовать в качестве удобрений. Содержимое выгребной ямы также можно применять, но при одном условии: если будет соблюдена торфяная технология переработки отходов.

Максимально эффективна станция биологической очистки, но дорогую установку, как уже отмечалось выше, для временного жилья использовать нецелесообразно. Поэтому в качестве образца рассмотрим инструкцию по монтажу септика из готовых бетонных заготовок фабричного изготовления.

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий.

А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

1. Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.
2. С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.
3. Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.
4. Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
5. Для соединения элементов конструкции нужно использовать герметик.
6. Для поворотов трубопровода применяется плавный отвод.
7. Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

Когда необходимо устанавливать фановые трубы

Опираясь на стандартные строительные нормы, фановый стояк канализации в частном доме можно не устанавливать, если:

• строение имеет не более двух этажей;
• маленькое количество сантехнических точек;
• небольшие объемы сточных вод за определённый промежуток времени.

Если количество сточных вод одновременно перекрывает весь диаметр установленной канализационной магистрали, то установка системы вентиляции необходима.

Такая ситуация может возникнуть если в одном доме будут одновременно спускать воду из полного бачка унитаза и наполненной ванной в канализацию небольшого диаметра. Однако если диаметр сточной магистрали больше 110 мм, то возникновение разряжения в системе практически исключено.

Согласно нормам, труба для вентиляции канализации в частном доме должна быть установлена в тех случаях, когда:

1. Строение имеет два или больше этажей и на каждом из них установлен санузел.
2. В здании присутствует бассейн.
3. Канализация подключена к резервуару септика закрытого типа.

В многоэтажных зданиях установка такой вентиляции обязательна вне зависимости от количества санузлов и диаметра сточных магистралей.

Основные правила установки

В современном строительстве существует два основных варианта установки вентиляции. В первом варианте диаметр фановой трубы должен быть больше или равен диаметру канализационных труб, во втором варианте диаметр может быть меньше, но концевой участок должен иметь выход в атмосферу и обеспечивать быстрое удаление неприятных запахов.

В большинстве старых многоэтажных домах установлена чугунная фановая труба, которая тесно связана с основным стояком и является неотъемлемой её частью. В современных постройках используются более новые материалы из высокопрочного пластика, который существенно упрощает монтаж канализации и значительно меньше весит.

В отдельных случаях возможна установка вентиляции с выходом через стену, где выходное отверстие снаружи закрывают декоративной решеткой или грибком. Если в частном доме используется один канализационный стояк, то вентиляция выводится на крышу здания и на неё устанавливается фановый клапан, который препятствует обратному направлению потока воздуха и обеспечивает удаление неприятных запахов.

Советы специалистов

Мастера с большим опытом работы по установке канализационных систем и вентиляции советуют при обустройстве системы использовать несколько рекомендаций:

1. Фановая труба на крыше не должна быть ниже 50 сантиметров от кровли, в противном случае могут создаваться ветровые завихрения, которые нарушат работу.
2. Вентиляционная магистраль должна иметь тот же диаметр, что и труба канализационного стояка.
3. Если в доме используется два и более стояка, то их можно объединить одной воздушной магистралью в верхней части для того чтоб не портить вид крыши множеством вентиляционных труб.
4. Категорически запрещается совмещать фановые трубы с вентиляционными шахтами естественной вентиляции.
5. Наружный выход должен быть расположен не ближе 4 метров от ближайшего окна или балкона.

Используя перечисленные советы и рекомендации, вы сможете самостоятельно устанавливать вентиляцию на канализационные стояки, избегая при этом множества распространённых ошибок.

Структурная схема канализационной системы

Схема канализации содержит три основных составляющих:

• сооружение для сбора, хранения, переработки и утилизации стоков;
• наружные канализационные сети (рекомендации, какие купить канализационные гофрированные трубы, прочитайте здесь);
• внутренняя разводка в доме от мест установки сантехнических приборов.

Внимание! Для монтажа системы, обязателен подробный проект!

Подход, при котором решения принимаются во время выполнения работ, приводит к ошибкам, зачастую, критическим, и лишним затратам времени, сил и средств.

Если дом возводят «с нуля», то проект инженерных сетей, в том числе, и канализации, является составной частью проектной документации для строительства.

В противном случае, его придется составить собственными силами или с помощью специализированной проектной организации перед началом работ.

При наличии такой документации легко определить необходимое количество материалов и объемы работ, необходимость привлечения строительной техники и т.д.

Исходные данные для проекта требуют ответов на следующие вопросы на вопросы:

1. Каким образом утилизируются стоки – в автономных сооружениях или с подключением к центральному коллектору?
2. Будут ли проживать в доме постоянно или в течение только летнего сезона (например, в доме на дачном участке)?
3. Сколько людей будет находиться в доме постоянно?

В результате, определяется:

• способ утилизации (водоотведение и водоподготовка для частных домов),
• водопотребление в доме,
• необходимая производительность канализационной системы и другие нюансы.

Решаются при проектировании и вопросы установки дополнительного оборудования (например, насосов для принудительной циркуляции сточных вод) и доступа специализированного транспорта к накопительным емкостям.

На основании готового проекта приступают к монтажу канализационной системы.

Как выбирать место для приемника стоков, как рассчитать его параметры

Каким бы ни был вид приемника, его объем обязательно должен соответствовать трем суточным нормам, которые потребляют все жильцы дома.

Согласно установленным нормативам, один человек потребляет в сутки 200 литров. Поэтому объем приемника должен быть равен 600 литров. Если очистные сооружения имеют несколько соединенных резервуаров, общий объем будет равняться их суммарному выражению.

Выбор местонахождения приемника зависит от нескольких требований.

Система должна монтироваться в самой низкой точке участка, особенно когда имеется очень сложный рельеф.

Нормативами также устанавливаются расстояния до особо важных объектов, они должны соответствовать принятым нормам:

• 50 метров – до трубы с питьевой водой;
• 5 метров – до дороги;
• 30 метров – до водохранилища;
• 5 метров – до жилого помещения.

На какую глубину должны закладываться канализационные трубы

Технологическими стандартами (СНиП) устанавливается определенная глубина заложения канализации в частном доме.

Для более точного определения этого значения, необходимо ознакомиться с картой зон.

На ней показана глубина промерзания грунта в различных районах нашей страны. Скажем в Москве, глубина прокладки канализационной трубы должна быть не менее 1,4 м. Для Сочи это значение намного меньше — 0,8 метра.

Такие параметры взяты с учетом особенностей местности при промерзании грунта. Если установлены патрубки с сечением менее 500 мм, чем указаны на карте, нужно обязательно отнять от этой величины 0,3 метра. Когда требуется уложить канализационные трубы большого диаметра, глубина укладки должна быть уменьшена на 0,5 метра.

Подбор труб и диметров

Для отвода стоков от сантехнических приборов используются трубы диаметром 5 см. Труба от туалета должна иметь сечение 10-11 см, что поможет избежать появлению засоров.

Чтобы организовать канализационную систему в частном доме могут использоваться трубы чугунные, железобетонные или пластиковые. Последние более приемлемы, благодаря своей прочности, долговечности, стойкости к коррозиям и гладкой поверхности.

Наружные (ПВХ)

Поливинилхлоридные трубы предназначены для наружных сетей. Они отличаются характерным оранжевым или желто-коричневым цветом. Несмотря на относительную дешевизну, эти трубы обладают достаточной прочностью, что позволяет их применение как при наружном, так и скрытом монтаже. Для них рекомендуется соединение методом холодной сварки. Все повороты производятся с использованием фитингов и отводов.

Внутренние (полипропилен)

Полипропиленовые трубы для внутренних коммуникаций имеют светло-серый цвет и обладают разными техническими параметрами, зависимо от производителя и модели. Их общие особенности:

• Одно- или многослойность.
• Пенопропилен защищен алюминиевым покрытием и полимерным слоем.
• Соединение проводится сваркой или с применением специальных фитингов.

Расчет количества сточных вод

Разбираясь, как сделать канализацию в частном доме, необходимо просчитать примерный объем сточных вод.

При этом учитывается нормальное водопотребление точек забора воды и количество людей (для определения объема биологических отходов).

В целом предполагается 0,5…0,9 кубометра отходов на одного человека в сутки. Таким образом, если в семье 3 человека, минимально допустимый объем септика или фильтрующего колодца составит 2 кубометра, для шести – уже 4 куб.м. А если вспомнить, что фильтрация происходит не мгновенно, а в течение 3 суток (в среднем), то для семьи потребуется объем 6…12 кубов.

Таким образом, при расчете пластикового септика или модели из бетонных колец стоит ориентироваться не меньше, чем на 10 кубометров.

Выводы и полезное видео по теме

В этом видео очень подробно освещен процесс укладки наружной канализации, а также приведены нормативные показатели, которых необходимо придерживаться при монтаже:

В данном видеосюжете показано, как осуществляется закладка канализационных труб в землю:

Несмотря на кажущуюся простоту, работа по укладке канализационных труб требует грамотного подхода и знания нормативных правил прокладки. Только при соблюдении необходимых показателей и правильном выполнении работ, можно обустроить действительно эффективную и долговечную канализационную систему.

Пытаетесь самостоятельно проложить канализационные трубы? А может не согласны с изложенным материалом? Ждем ваших комментариев и вопросов – форма для связи расположена ниже.

Организация вывода канализационной трубы из дома

Организация вывода канализационной трубы из дома зависит от того, на какой стадии готовности к эксплуатации находится здание. Если дом построен только что, возможна усадка фундамента, поэтому сверлить в нем отверстие для вывода канализационной трубы надо заметно большего диаметра, чем сечение самой трубы.

Варианты схем вывода канализации из дома

В случае, если дом только строится, выводную трубу можно замуровать в процессе закладки фундамента. Фундамент дома, построенного несколько лет назад, уже не осядет, поэтому диаметр отверстия, просверливаемого для выводной трубы, можно не увеличивать. Сантехнические приборы нужно располагать на небольшом расстоянии от общего слива, так как в этом случае проще производить их подключение к общему выводу. Если в доме имеется два или более этажа, санузлы следует размещать друг над другом, и в этом случае можно обойтись одним стояком.
