Монтаж канализационных труб своими руками — варианты и способы

Дренаж и ливневая канализация

Еще два вида канализационных систем, позволяющих добиться
отвода излишков жидкости – грунтовых вод и дождевой воды, представлены
дренажной и ливневой канализацией. Это важные элементы эксплуатации частного
дома, отсутствие которых чревато подтоплением и разрушением конструкций.

Вода, накапливаемая дренажем и ливневкой, отводится по
трубопроводу до предусмотренных в системе резервуаров, а затем направляется за
пределы придомовой территории или применяется для полива.

Дренажные сети

Дренажные сети, доступные сегодня, различаются принципами устройства и монтажа. Это могут быть горизонтальные или вертикальные дренажные сооружения либо конструкции, сочетающие эти два принципа ориентации.

Дренаж состоит из труб с влагопропускными отверстиями (применяются также керамзитные трубы, где влага поступает непосредственно через стенки трубопровода), пескоуловителей, водоотвода, колодцев. Дренажные трубы производятся из различных материалов.

Система отвода грунтовых вод может быть открытой или закрытой. В первом случае вода скапливается в специализированной сети канав, которые выкапываются на участке.

Более популярны, но и более затратны закрытые дренажные конструкции – устройства дренирования располагаются в канавках, которые затем засыпаются землей. Такие сети нередко оснащаются дополнительно водосборниками или дренирующими матами.

Ливневая канализация состоит из нескольких базовых элементов, которые выполняют функции сбора и фильтрации влаги, а также водоотведения.

Если оборудуется точечная ливневка, водоприемник помещается под водосточными желобами, а затем все водоприемники объединяются в одну сеть.

Альтернативный вариант – линейное устройство, когда жидкость собирается не только с крыши здания, но и с земли. Встречаются и комбинированные устройства, объединяющие оба принципа конструкции.

Всё полезное о канализации — gidkanal.ru

Монтаж наружной части канализационной системы

Подробная инструкция поможет вам разобраться в том, как правильно проложить канализационные трубы в частном доме. Не забывайте, что всегда нужно следовать установленному порядку действий.

А начинается все с укладки труб в траншею, выкопать ее нужно заранее. Оптимальное расстояние между траншеей и трубой должно быть в пределах 200 мм — 20 см, все зависит от диаметра. Далее нужно:

1. Выкопать яму для септика или очистного колодца, глубина должна быть не менее 80 см, а самое главное, на 20 см ниже уровне промерзания грунта.
2. С учетом местных условий, а также глубины установки ассенизационной системы, нужно обеспечить оптимальный градус уклона патрубков.
3. Дно траншеи утрамбовать, заранее освободив его от крупных камней и твердых включений. После этого создается песочная подушка.
4. Поняв, как лучше проложить трубопровод через фундамент от места его вывода из дома, трубы укладываются по всей длине.
5. Для соединения элементов конструкции нужно использовать герметик.
6. Для поворотов трубопровода применяется плавный отвод.
7. Наружная система соединяется с камерой ЛОС посредством уплотнителей из резины.

После выполнения всех этапов можно делать обратную засыпку системы, для этого берется не только грунт, но и песок. Чтобы устройство наружной канализации прошло без проблем, нужно позаботиться о приобретении комплектующих (колена, крестовины, фитинги, тройники, переходы, заглушки).

Главные критерии конструирования канализации

При конструировании канализации в частном доме своими руками схемы, в которой будет внутреннее расположение труб, отталкивайтесь от необходимого количества сливов. Для удобства и скорости монтажа, чертежи расположения труб, желательно составлять на листе бумаги, который можно брать и в работе смотреть на него.

Пример соединения ПВХ труб

1. При проведении канализационных работ в двухэтажном построении, можно сэкономить материалы. Обустраивайте санузлы второстепенными сливными точками и максимально близко к коллектору. Основная труба, в которую будет сливаться жидкость со всех сантехнических приборов и оборудования, крепится на одной вертикали, даже в том случае, если ваш дом имеет несколько этажей. А все остальные трубы, которые подходят к приборам и другой сантехнике к основной трубе крепятся последовательно.
2. Во время выбора труб и их приобретения, рекомендуется проверять наличие уплотнительной резинки. Они в несоединённых трубах, часто теряются, а придя домой с покупкой, вам придётся бежать в строительный магазин за дополнительными уплотнителями.
3. Для максимально эффективной работы канализации, рекомендуется на каждую отдельную точку устанавливать клапан вакуумного типа. Его следует располагать на дистанции менее шести метров от сливов. Функция заключается в защите от сточных запахов. Даже в случае большого слива жидкости и во время работы ассенизаторов, вода будет находиться в сантехнических приборах и таким образом, не даст проходить запаху.
4. В работе, связанной с конструированием канализационных отводов в частном доме, используют ПВХ трубы. Технология сборки конструкции максимально облегчена, даже если какой-то участок трубы длинный, его можно обрезать, сделать напильником фаску и зафиксировать отрезок на место.
5. Чтобы коммуникация более длительно находилась в эксплуатации, рекомендуется каждый узел оборудовать аварийным переходником. Лучше использовать материал большего диаметра, так как в случае засора, можно будет быстро прочистить без остановки работы системы.

   Устанавливаются эти элементы, максимально близко к входу трубы в дом, но таким образом, чтобы до них легко и беспрепятственно можно было достать в случае засора и прочистить его.

6. Если некоторые соединения устанавливаются в закрытой зоне, соединять части, желательно с применением герметика. Конечно, стыки за счёт уплотнителя и так герметичны, но лучше перестраховаться. Во время прокладки труб, желательно избегать поворотов в девяносто градусов, на углах, будут частые засоры.
7. Когда в доме используется только стандартный набор техники и сантехнических установок, фановую трубу необязательно использовать. Воспользуйтесь клапаном вакуумного типа.
8. Если для конструирования системы используете трубы из поливинилхлорида, то при монтаже материала в траншею следить за качеством соединения труб, а лучше для перестраховки использовать герметик.

Когда канализацией долго не пользуются, и вода простывает в сантехнических приспособлениях, она будет испаряться, а гидрозатвор потеряет свои способности и в помещение начнёт поступать неприятных запах с накопительной ямы или резервуара.

Конечно, в качестве материала для конструирования трубопровода, могут быть использованы материалы из металла. Однако ПВХ, в этом случае, гораздо быстрей собирается, что актуально для конструирования систем канализаций на дачных участках своими руками. Ещё материалы из поливинилхлорида гораздо дешевле, по сравнению с металлическими трубами и фитингами для соединения и разводки.

Как вы заметили, работа, связанная с установкой системы канализации, по сравнению с обшивкой дома сайдингом, лёгкий процесс. В принципе монтаж можно считать самым простым процессом в строительстве и обустройстве коммуникаций, конечно, если вы не решили использовать схему биоканализации для организации, которой требуется нанимать специалистов, а за их работу нужно платить.

Во время работы по обустройству системой слива отходов, нужно придерживаться вышеперечисленных рекомендаций и тогда вы сможете самостоятельно сделать канализацию по любой схеме, при этом потратив минимальное количество денежных средств.

Формирование уклона для свободного стока

При прокладке трубопровода нужно обязательно предусмотреть уклон в сторону септика. По технологическим нормативам уклон канализационной трубы диаметром 110 мм должен составлять 20 мм на каждый метр трубопровода. Трубы, имеющие диаметр 160 мм, необходимо укладывать с наклоном 8 мм на один метр проложенной магистрали.

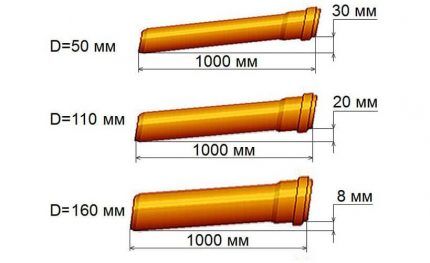

При укладке труб расчет уклона делается на один метр трубопровода. На рисунке показано, сколько должна составлять разница между сторонами труб с разным диаметром

Наличие уклона является определяющим параметром для успешного функционирования системы. Чем ближе показатели трубопровода к нормативным, тем эффективнее будет работать канализация.

Полное отсутствие уклона, как и чрезмерный наклон трубопровода, приведут к заиливанию системы. В первом случае отходы не смогут транспортироваться по трубам с необходимой скоростью, что послужит образованию засоров.

Во втором – жидкость будет передвигаться слишком быстро, что, в конечном счете, уменьшит ее транспортирующую способность, и отходы будут оставаться в трубе, что также приведет к засорам и дальнейшему заиливанию трубопровода.

Уклон трубопровода всегда должен быть направлен от выпуска из жилого дома в сторону септика

Это условие особенно важно при использовании канализации безнапорного типа, которыми чаще всего оборудуются частные домовладения. Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира

Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня

Контролировать уровень уклона всей траншеи можно при помощи специального прибора – нивелира. Если прибор отсутствует в хозяйстве, то проверку уклона проводят при помощи строительного уровня.

Порядок действий:

1. В начале и в конце котлована вбиваются штыри, к которым привязывается трос.
2. К одному концу веревки прикладывается строительный уровень и производится корректировка по горизонту.
3. Измеряется высота траншеи с обеих сторон до троса.
4. Производятся несложные математические вычисления.

Например, общая длина траншеи составляет 50 м, используется труба диаметром 110 мм. Со стороны выхода из дома глубина котлована составляет полметра. В этом случае в конечной точке котлована его глубина должна быть равна полутора метрам.

Если на участке присутствует естественный уклон, превышающий рекомендуемые нормативы, можно проложить канализацию с несколькими вертикальными переходами. В таком случае на горизонтальных участках трубопровода необходимо соблюдать нормативные показатели.

На участках с большим уклоном трубопровод можно проложить ступенчатым способом. Если угол уклона незначительно превышает нормативы, ограничиваются одним вертикальным переходом (+)

Другой вариант – на выходе из дома уложить вертикальную трубу на значительную глубину, а уже из нее прокладывать трубопровод с нужным уклоном. При этом глубина траншеи будет больше, чем при укладке первым способом.

В этих же целях можно использовать перепадный колодец, попадая в который, сточные воды плавно стекают на более низкий уровень трубопровода.

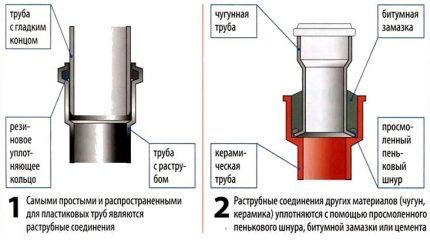

Технология сборки труб

Процедура сборки пластиковых канализационных труб предельно проста и похожа на детский конструктор. Каждая из труб имеет длину до 3-5 метров, а минимальный их размер регулируется ножовкой по металлу или специальным труборезом.

Гладкие концы труб должны быть хорошо зачищены и плотно всунуты в раструб, иначе на внутреннем стыке могу скапливаться волосы и волокнистые остатки продуктов

Купленная труба или переходник имеет два разных конца: гладкий и с расширением (раструбом). В раструб вставляется простой конец другой трубы. Для герметизации соединения в расширении имеется канавка для установки резинового кольца. Для лучшего скольжения при монтаже уплотнитель можно смазать тонким слоем силикона.

Смазывать герметиком резиновое кольцо нужно только при окончательном монтаже системы, а не в процессе примерки.

Как правильно обустроить теплоизоляцию трубы

Для предотвращения возникновения аварийных ситуаций в холодное время года лучше выполнить теплоизоляцию канализации. Хорошими теплоизолирующими качествами обладают многие современные материалы, например, пенополиуретан, стекловолокно или минеральная вата. Правильно обустроить теплоизоляцию трубы можно, просто обмотав ее утеплителем и поместив в оболочку из смеси асбеста и цемента.

Варианты утепления наружной канализации

Можно также поверх теплоизоляции закрепить полиэтиленовую пленку. В холодных северных регионах для защиты канализационных труб от промерзания утеплительный слой дополнительно оборудуется электрической подогревательной системой. В любом случае трубопроводную сеть необходимо прокладывать ниже уровня глубины промерзания грунта, в особенности, если на поверхности образуются тающие по весне сугробы снега. Интересный опыт по укладке труб наружной канализации можно почерпнуть из нижеследующего видеоролика.

Выбираем детали для трубопровода

Прежде всего определяемся с материалом, из которого изготовлены элементы.

Вариант #1 — чугунные трубы

Некоторое время назад альтернативы таким деталям просто не было. К числу их преимуществ можно отнести долговечность, такие трубы служат более полувека, высокую прочность и огнестойкость. При этом чугун недостаточно устойчив к ударным точечным нагрузкам, от которых его нужно по возможности беречь. К недостаткам материала можно отнести очень большой вес, высокую стоимость и сложный монтаж. Кроме того внутренняя поверхность таких труб шероховата, что способствует отложению наслоений, которые по истечению времени могут полностью перекрыть путь нечистотам.

Вариант #2 — изделия из полипропилена

Достоинствами таких элементов считается устойчивость ко всем типам коррозии и растворам солей, щелочей и кислот, долговечность, высокая термостойкость. Последнее качество позволяет деталям легко переносить как низкие, так и высокие температуры, что дает возможность прокладывать их практически в любых условиях.

Еще одно достоинство – повышенная огнестойкость. Полипропилен способен довольно длительное время выдерживать воздействие  огня и не выделять при этом токсичных веществ. Привлекательна и доступная стоимость. Некоторую сложность представляет монтаж деталей, для которого требуется специальное оборудование.

Наибольшей популярностью пользуются пластиковые трубы для канализации. Они отличаются легкостью, простотой монтажа и гладкой внутренней поверхностью, что предотвращает появление наростов на внутренних стенках деталей

Вариант #3 — детали из ПВХ

Могут изготавливаться из не пластифицированного или из пластифицированного поливинилхлорида. Характеристики изделий из этих материалов сходные. К преимуществам труб из ПВХ относятся низкий коэффициент температурного расширения, что позволяет изделиям не увеличиваться и не провисать при нагреве, а так же устойчивость к уф-излучению. Кроме того выпускается очень большой ассортимент фасонных элементов, что дает возможность собрать трубопровод любой конфигурации.

К недостаткам изделий относят хрупкость при низких температурах, низкую устойчивость к возгоранию и выделение токсичных веществ в процессе горения, а так же чувствительность к некоторым химическим веществам.

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

• биологическая очистка бактериями;
• механическая фильтрация сетками;
• окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика, достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Возможные канализационные схемы

В зависимости от числа жильцов, пусть и временных, количества сантехнических устройств, общего количества стоков, объектов, подключенных к системе канализации, схемы могут быт абсолютно разными.

• внутренняя разводка;
• простой или разветвленный трубопровод;
• тип ямы или септика.

Рассмотрим несколько наиболее востребованных схем.

Современная дача мало напоминает подсобку или сарай. Владельцы даже скромных загородных участков стараются возводить добротное, надежное, вместительное жилье, поэтому двухэтажное здание давно уже перестало быть редкостью. Оптимальный вариант разводки для двух этажей показан на схеме:

Туалет и ванная расположены на втором этаже (порой это просто модернизированное чердачное помещение), а кухня – внизу. Трубы от сантехники ведут к стояку, размещенному у ближайшей к септику стены

В небольших одноэтажных домиках обычно устанавливают комплект унитаз + раковина. Душ, если и присутствует, находится на улице, невдалеке от садово-огородной зоны.

Стоки из туалета поступают во внутреннюю трубу, затем выходят наружу и самотеком перемещаются в септик.

Схема устройства стояка и гильзы для оформления перехода трубы наружу. Сечение магистрали, как и стояка, должно быт не менее 100 мм, а фрагмент трубы в стене необходимо обернуть листом металла и теплоизоляцией

Выгреб чаще всего размещают недалеко от здания, на расстоянии 5-10 м. Меньше 5 м не рекомендуется по санитарным нормам, более 10- могут возникнуть сложности при укладке трубопровода. Как известно, для обеспечения движения стоков самотеком необходим уклон канализационных труб – примерно 2 см на 1 м магистрали.

Выходит, чем дальше расположение ямы, тем глубже придется рыть. Слишком глубоко зарытая емкость неудобна для обслуживания.

Схема расположения сливной ямы. Это наиболее популярный среди дачников вариант, который выбирают из-за дешевизны, простоты конструкции и способа монтажа

Все чаще вместо выгребной ямы сооружают двухкамерный септик или выгреб с переливом в фильтрующий колодец. Ассенизаторов вызывать также придется, но гораздо реже.

Схема устройства двухкамерного септика, сделанного своими руками. Фильтрующий колодец принимает частично осветленные стоки и продолжает очищать их, переправляя сквозь песчано-гравийный фильтр в грунт

Распространенные схемы дачной канализации могут быть дополнены разветвленной внутренней или внешней разводкой, подключением большего количества точек сброса отходов, более эффективным септиком, полем фильтрации.

Основные этапы работ

При грамотном подходе, решение вопроса о том, как сделать канализацию, лучше поручить специализированной компании. Тем не менее, любой владелец дома должен знать, что процедура монтажа системы включает следующие основные этапы:

• Расчет вместимости сливного резервуара.
• Установка, обустройство емкости.
• Прокладка внешней канализации.
• Создание и объединение внутренней системы сливов.
• Подключение сантехники.

Разберем основные нюансы каждой стадии.

Монтаж канализационной системыИсточник ytimg.com

Расчет объема септика/коллектора

Для того, чтобы правильно рассчитать объем септика, в зависимости от ситуации, можно применить следующие методы:

1. Учесть количество проживающих в доме людей и средние нормы потребления – для уже эксплуатируемого жилища.
2. Воспользоваться нормативами СанПиНа – если дом только начинает строиться и не заселен.
3. Использовать специальный калькулятор.

Чаще всего требуется произвести расчеты по первому варианту. Для примера, если в доме проживает 4 человека, средний расход воды составит 0,25 куб. метров на человека, тогда в сумме получится – 0,8 м3. Однако технология работы септика рассчитана на 3-ое суток. Поэтому полученное значение нужно умножить на три – получится – 0,8 м3 х 3 =2,4 м3. Это и будет искомая вместимость септика.

Видео-пример, как обустроить септик для канализации и рассчитать его объем:

По-другому дело обстоит с коллектором. Его объем должен соответствовать трем параметрам:

• Среднему потреблению воды за определенный период.
• Количеству процедур откачки за установленный срок.
• Возможностям ассенизаторной техники.

Пример совпадающих условий – объем стоков за месяц 6 кубов, частота планируемых откачек – раз в 2 недели, вместимость авто-ассенизатора – 3 м3.

Монтаж резервуара, прокладка внешней магистрали

Обустройство септика происходит по следующему алгоритму:

1. Рытье котлована в необходимом месте.
2. Создание траншеи, по которой будет происходить внешняя укладка труб канализации в частном доме.
3. Установка емкости.
4. Подсоединение магистрали.
5. Подведение трубы в дом к стояку.
6. Обустройство вентиляции.

При необходимости септик/коллектор и труба утепляются, далее котлован и траншея зарываются грунтом.

Особенности внутренней разводки, нюансы соединения труб

Когда внешняя часть системы обустроена, и стояк подведен в дом, начинается непосредственная укладка канализационных труб в частном доме. При этом разводка происходит в полном соответствии с заранее разработанным проектом и учетом всех его особенностей.

Видео-советы по монтажу внутренней канализации в доме:

В ходе монтажных работ крайне важно технически правильно выполнить соединение пластиковых труб. Для этого нужно учесть их две основные особенности:

• Наличие внутреннего герметизирующего кольца.
• Затруднения при соединении из-за плотного прилегания.

Поэтому чтобы предотвратить смещение уплотнителя и дальнейшей протечки в ходе эксплуатации, применяется специальная смазка на основе силикона.

Специфика подключения сантехники

Монтаж внутренней канализации должен осуществляться в соответствии с инструкцией от производителя и нормами сантехнических работ. Однако необходимо учесть и тот факт, что многие приборы поступают в продажу без необходимых комплектующих. Это нужно заранее уточнить и в случае необходимости докупить необходимые элементы. Например, раковины не оснащаются сифонами и шлангами для подключения, унитазы поставляются без арматурных запчастей для сливного бачка и гофры для соединения со стояком.

Видео о том, какие ошибки можно допустить при монтаже канализации:

Коротко о главном

В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:

• Особенности проектирования и возможные проблемы.
• Разновидности систем и их применимость в частном случае.
• Перечень главных компонентов.

Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях

Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.

Монтаж внутренних сетей

Основные правила монтажа внутренней сети:

1. Ввод водопроводной трубы в дом выполняют не ближе полутора метров от канализационной магистрали, а также от газопровода.
2. В месте ввода за наружной стеной монтируют водомерный узел. Его также можно сделать с обводной линией, обеспечивающей повышенное потребление воды при возникновении, например, пожара или без нее.
3. До водомера нужно смонтировать ведомственный вентиль, перекрывающий воду, а следом за ним домовой вентиль.
4. Диаметр труб для водопровода зависит от количества точек водозабора.
5. При монтаже внутреннего водопровода и канализации в здании, трубопроводы обычно прокладывают в подвальных помещениях.
6. Когда на вводе недостаточен напор воды, необходимо запланировать установку трех насосов: два из них станут обеспечивать подачу воды в случае минимального или максимального уровня потребления, а третий будет резервным.
7. Прокладывая внутренние трубопроводы, нужно помнить о необходимости соблюдать наклон труб – его размер зависит от диаметра изделий, указанного в проектной документации.

Выводы и полезное видео по теме

Ниже демонстрируется видео-практика разводки и прокладки сети трубопроводов с учётом строительства частного дома. Полный цикл монтажа, включая тестирование системы простейшими способами.

Зная порядок обустройства системы отвода стоков из дома, можно попытаться самостоятельно соорудить канализацию. Правда на этапе прокладки трубопровода снаружи потребуется помощь для заглубления труб в землю.

Если же имеются сомнения, то лучше обратиться в компанию с хорошей репутацией и положительными рекомендациями от ваших знакомых. Тогда канализационная система будет устроена правильно и прослужит вашей семье не один десяток лет.
