Грозовое спокойствие: для чего нужен громоотвод на крыше, и как сделать молниезащиту здания

Изготовление защиты своими руками

При желании защитную систему реально сделать самостоятельно. Понадобится стальная проволока диаметром от 6 миллиметров. Необходимо наличие сварочного аппарата и умение работать с ним, поскольку все стыки должны быть надежными.

В примере рассмотрим схему защиты для неметаллической кровли. Подготовленную сетку укладывают на крыше и соединяют токоотводом и заземлителем. Понадобится установить два изолятора, надетых на металлический трос. Готовую конструкцию размещают выше уровня крыши: примерно в 25 – 30 сантиметрах от конька.

Устройство грозозащиты для металлической крыши представляет собой штырь любой формы (круглой, прямоугольной, квадратной и т. п.). Штырь должен обладать достаточной прочностью, так как в будущем на него придутся серьезные нагрузки при ударах молнии

Важно отслеживать, чтобы штырь не окислялся (изделия из меди или оцинковки). Нельзя красить молниеприемник. Наименьшее допустимое сечение штыря — 1,2 сантиметра

Если применяется полая труба, один ее конец следует заварить

Наименьшее допустимое сечение штыря — 1,2 сантиметра. Если применяется полая труба, один ее конец следует заварить.

При создании защитной системы рекомендуется соблюдать следующие рекомендации:

1. Выбирать только качественные материалы. Медь, алюминий или латунь лучше стали подходят для выполнения задачи, так как последняя склонна к коррозии.
2. Стальное заземление необходимо регулярно проверять на предмет ржавления.
3. Вместо одного металлического стержневого молниеприемника лучше поставить несколько — это усилит защитные характеристики системы. Для частного дома средних размеров достаточно двух-трех стержней.
4. При выборе длины стержней рекомендуется исходить из глубины промерзания грунта в регионе. Стержень должен уходить в землю глубже уровня промерзания на 20 – 30 сантиметров.
5. Соединять стержни нужно исключительно токопроводящими материалами.
6. Нельзя просто прикрутить проволоку к стержню с расчетом, что это и есть правильное соединение. Понадобятся обжимные гильзы и сварочные работы.
7. Токоотводы нужно располагать в местах, недоступных для детей или домашних животных.
8. Чем больше площадь контакта заземляющего устройства с грунтом, тем выше качество заземления.
9. Заземление лучше устраивать в месте, где регулярно накапливается влага. При необходимости к участку, где произведена установка заземляющего контура, можно подвести сток.

https://youtube.com/watch?v=aEWHKwrkKzY

Создание системы защиты от ударов молнии требует определенных знаний и навыков. Если уверенность в собственных возможностях недостаточная, лучше поручить выполнение работ специалистам.

Молниезащита

Самый практичный из них — молниезащита, которая включает в себя несколько компонентов: молниеприёмник, токоотвод, заземлитель. Молниезащита бывает внутренней и наружной. Компоненты систем различны, но функции они выполняют примерно одинаковые — отведение электрического заряда молнии от дома в землю.

Молниеприемник, который устанавливается на крыше, бывает 2 видов. Это может быть высокий металлический штырь, который вертикально выставляется при помощи фарфоровых стоек, либо трос, протянутый вдоль всего конька крыши и уложенный на пластиковые подпорки.

Второе необходимое условие для правильной работы молниеотвода — разные пути заземления электросистемы дома и громоотвода. Иногда достаточно одного только для больших два и более.

Еще встречается вариант, когда на крышу укладывают металлическую сетку, сваренную из арматур сечением 8–10 мм², с шагом ячеек 2–5 метра.

Штыревой токоприёмник выделяется из общей стилистики дома и не так практичен, как, скажем, тросовый или сетчатый.

При установке молниезащиты необходимо помнить, что зона, которую защищает молниеприемник, примерно равна его высоте/длине. 5-метровый токоприёмник защитит от попадания молнии круг с радиусом 5 метров.

Цепь токоприемника и молниеприемника лучше всего соединять сваркой либо болтовым соединением. При этом молниеприемник должен идти по внешней глухой стене дома, и избегать соприкосновения с металлическими элементами конструкции здания.

Для устройства молниеприемника необходимо использовать стальной или медный провод. В этом деле на толщине проводника лучше не экономить. Провод, по которому энергия молнии пойдет к заземлителю, лучше брать стальной сечением не меньше 10 мм² или медный провод сечением не меньше 6 мм². В противном случае разряд молнии, сила которого может быть выше 200 ампер, попросту перебьёт пруток.

Молниезащита не нагромождает дом и не обращает на себя внимание. Ненатренированный глаз вовсе может не заметить металлические проводники на крыше и по периметру дома. . Однако такая модернизация может спасти имущество, хранящееся в доме, сам дом и вашу жизнь.

Однако такая модернизация может спасти имущество, хранящееся в доме, сам дом и вашу жизнь.

Природа молнии

Молния — мощнейший электроразряд в воздухе возникший во время грозы. В своей сути канал разряда молнии – как раз это нагретый до двадцати восьми тысяч градусов, значительно насыщенный ионами атмосферный воздух, формирующий великолепную, проводящую ток, среду между подзаряженным до довольно значительных разниц потенциалов грозовым облаком и поверхностью земли.

Ток молнии действительно силен: может достигнуть 300 тысяч ампер при напряжении до 150 тысяч вольт. При движении разряда молнии от грозового сердца — облака направление ее развития определяет, как говорят, ступенчатый лидер.В нитях молнии начинают протекать импульсные токи очень больших величин главная цель у них — сравнять действующую между облаком и землей разность зарядов. Предсказать линию перемещения этого лидера практически невозможно, подчас лишь возможно с какой-то мерой вероятности понять конечную точку внизу, куда лидер устремляется. И поэтому пусть кто- то говорит, будто он застрахован от него, в случае, если он уже не научен собственным а возможно, не своим печальным дебютом, и не предвидел многие нужные инженерные заключения, которые позволяют довести до минимума неприятные последствия попадания разряда молнии.

Молния всегда движется к земле самым коротким путем. Разряд молнии проходит по пути наименьшего электрического сопротивления. так как между высоким объектом и грозовым облаком расстояние, а следовательно, и электрическое сопротивление, меньше, то молния, как правило, ударяет в высокие объекты, но не обязательно. например, если расположить рядом две мачты — металлическую и более высокую деревянную, то молния скорее всего ударит в металлическую мачту, хотя она ниже, потому что электропроводимость металла выше. молния также значительно чаще ударяет в глинистые и влажные участки, чем в сухие и песчаные, т.к. первые обладают большей электропроводностью.Поэтому молния чаще ударяет в высокие предметы, а из двух предметов одинаковой высоты — в тот, который является лучшим проводником. Для небольшого по высоте дому (примерно 6 метров) молнии не так страшны, и от них можно надежно защититься, установив громоотвод (молниеприемник).

Если молнии ударит прямо в дом, то может произойти возгорание пожар, особенно это актуально для домов построенных из бруса или бревна (деревянные дома). Для недопущения подобного, в качестве устройства защиты от прямого попадания молнии выполняется молниезащита загородного дома.

Самостоятельный монтаж молниезащиты

Исходя из вышесказанного, можно сделать вывод, что монтаж защиты от молний можно осуществить своими руками без привлечения наемных работников. Конечно, если вы обладаете элементарными навыками монтажных работ. В противном случае следует пригласить специалиста. Если вы все же решили осуществить монтаж громоотвода собственными руками, то сначала следует выполнить проектирование и расчет молниезащиты. Этот процесс не вызовет затруднений. Мы коротко расскажем о проектировании молниезащиты и ее самостоятельном монтаже на примере установки громоотвода со стержневым молниеприемником. Это самый популярный вариант защиты от грозы загородной недвижимости.

Громоотвод со стержневым приемником молний обеспечивает защиту в виде воображаемого конуса, c вершиной на конце молниеприемника. Во внутреннюю зону этого конуса, для обеспечения надежной защиты строения от молний, должен попадать весь объект.

На приведенном рисунке мы видим, что часть дома не попала в зону защиты, поэтому необходимо перенести молниеприемник на середину дома или увеличить его высоту. Лучшим местом для монтажа штыря молниеприемника является конек крыши или печная труба. Расчет высоты стержневого приемника рассчитывается по следующей формуле.

• Rx — нижний радиус защиты воображаемого конуса, который необходимо замерить рулеткой на поверхности земли;
• Ha — высота активной зоны защиты от молний, которая замеряется от земли до наивысшей точки воображаемого конуса;
• Hx — самая высокая точка частного дома, которая может находиться на коньке кровли, печной трубе или на других элементах конструкции;
• H — высота стержня молниеприемника.

После расчета длинны стержня молниеприемника следует определиться с его местоположением и проложить воображаемую трассу монтажа токоотвода от стержня до места установки заземлителя. На этом проектирование и расчет молниезащиты закончен и можно приступить непосредственно к монтажу громоотвода.

Монтаж заземлителя

В первую очередь следует смонтировать заземляющий контур. Для выполнения работ вам понадобится следующий инструмент и материалы:

• болгарка с отрезными кругами, сварочный аппарат, кувалда, молоток и лопата;
• стальной уголок 40×40 для вертикальных штырей и полоса 40×5 для перемычек.

Заземлитель следует монтировать недалеко от стены дома. Выбираем место и выкапываем равностороннюю треугольную траншею глубиной 70 см со сторонами 1.2 метра. До стены дома также необходимо прокопать траншею для укладки токоотвода. В углах треугольника забиваем отрезки стального уголка на глубину 2 метра.

К концам штырей приваривается полоса. К одному углу контура приваривается стальная полоса и выводиться на стену дома, где к ней будет присоединен токоотвод от молниеприемника. Траншея закапывается и утрамбовывается. Заземлитель готов к подключению токоотвода.

Монтаж приемника молний

Лучшим местом для крепления стержня молниеприемника является печная труба, расположенная вблизи конька кровли. Крепить мачту удобнее всего кронштейнами с хомутами на концах.

Альтернативным вариантом крепежа штыря молниеприемника является его установка на специальную опору на коньке дома.

На заключительном этапе монтажа к нижнему концу стержня крепится токоотвод при помощи хомута с резьбовым соединением.

Монтаж токоотводов

Токоотвод, металлический провод диаметром не менее 6 мм прокладывается непосредственно по кровле и стене дома, к месту выхода соединительной стальной полосы от контура заземления. Вся конструкция крепится к кровле и стенам дома пластиковыми или металлическими хомутами с опорой.

Нижний конец провода токоотвода закрепляется на металлической полосе заземлителя с помощью резьбового соединения.

На этом монтаж внешней грозозащиты закончен, но если не установить блок внутренней защиты от перенапряжений, то ваша система защиты от молний будет неполной.

Установка УЗИП

Устройство защиты от импульсных перенапряжений полностью обесточивает электрическую сеть дома при возникновении мощного индукционного поля, то есть вторичного поражающего фактора молнии. Модуль устанавливается в распределительный щиток по следующей схеме.

После установки УЗИП ваша молниезащита частного дома получает полностью законченный функциональный вид. С этой системой ваша недвижимость и бытовая техника надежно защищены от атмосферных электрических разрядов.

Шаровая молния

Помимо обычной молнии, которая изучена учеными, есть более загадочное явление — . Как сообщало NASA (1966 год), на Земле одновременно существуют от 100 до 1000 шаровых молний, но вероятность увидеть одну хотя бы раз в жизни составляет всего 0,01 % (1 на 10 тыс. человек). Тем не менее, неприятности от шаровой молнии встречаются и в Беларуси:

• взорвала сельсовет в Новогрудском районе (20 августа 2004, http://news.tut.by/auto/43100.html
  )
• ударила в подъемный кран в Минске (26 февраля 2008, http://news.tut.by/olimp/104098.html
  )
• причинила ожоги 3-летней девочке в Волковысском районе и сожгла дом (28 мая 2009, http://news.tut.by/society/138350.html
  — «Трехлетняя Эвелина играла с шаровой молнией в мячик»).

Шаровая молния.

Что нужно знать о шаровой молнии
:

• Шаровая молния имеет тенденцию проникать в помещение через щели, дымоходы и открытые форточки.
• Размер — в диаметре от 1 м до 1 см. Может быть сферической, дискообразной, вытянутой.
• Живет от 10 до 100 секунд, после чего взрывается или гаснет и распадается. Если она взрывается, выжигает находящиеся рядом предметы. Ее поведение схоже с мыльными пузырями. Движется хаотично. Может падать на землю, как тело, а может отпрыгивать от земли, как мячик. Шаровые молнии тянутся к домам.
• Самый распространенный цвет — желто-красный. Но он может быть от белого до сверкающего желтого и зеленого.
• Чаще всего шаровые молнии рождаются в летнее и весеннее время в грозовую погоду.

Как избежать опасности
.

Если началась гроза:

• Закройте все окна и форточки.
• Увидев шаровую молнию, не делайте резких движений. Если вы на открытом месте, медленно удалитесь от нее. Если в помещении, выйдите из комнаты, при этом не делая резких движений.
• Если шаровая молния движется в вашу сторону, вытяните руки.

Чем больше у вас бумажек с изображением изобретателя громооотвода, тем увереннее вы себя чувствуете в любую погоду

Почему молния попадает в дом?

Ответ на этот вопрос находится в природе стихии. Как явление, молния – это разряд электрической энергии, который образуется в паровых массах. Облака электризуются вследствие движения над поверхностью земли, которая имеет определенное магнитное поле. Из закона об электромагнитной индукции следует, что изменение магнитного проводника (паровая масса облака является проводником), в нем генерируется электрическая энергия, по сути, являющаяся преобразованной энергией, затраченной на перемещение облака (вытекает из принципа закона сохранения энергии). Как результат, большой заряд, хранящийся в облаках, при соприкосновении с зарядом противоположного полюса (земля выступает нулем или минусом), начинает высвобождаться и образовывать электрическую дугу, которую и называют молнией.

Суть явления отвечает на вопрос: может ли гроза ударить в дом? Ведь дом, как конструкция, которая стоит на земле, передает ее отрицательный потенциал, что и привлекает заряды, переносимые в облаках. Во время дождя промокшие стены и кровля являются хорошим проводником, на который и может пробить молния. Для предотвращения этого, используются различные системы громоотводов. Однако даже защищенный дом может пострадать от попадания разряда.

Существуют линейные молнии и шаровые. Если первый тип относительно легко контролировать с помощью системы заземления, то второй – это несколько другое явление. Такой разряд представляет собой огненный шар, состоящий из горящих газов, переносящий высокий электрический заряд. Характерное отличие шаровой молнии от линейной – это возможность взрываться с необычным громким треском. Также она может перемещаться не к проводнику с противоположным зарядом, а по направлению воздушного потока. Поэтому для защиты от такой угрозы системы заземления будет недостаточно. Обычно шаровую молнию привлекают сквозняки, образующиеся при открытых форточках, дверях и окнах.

Какие гарантии при установленной молниезащите?

В нормативных документах, регламентирующих молниезащиту не только в РФ, но и в мире, предусмотрены различные уровни защищенности (80-98%), но не предусмотрена возможность выполнения системы со 100% надежностью перехвата молнии. Человек, гарантирующий полную защиту от молний, либо не знаком с физикой молнии, либо не добросовестен.

Вы наверняка зададитесь вопросом «Как я могу быть уверен в том, что молниезащита сработает?» и это совершенно правильный вопрос, ведь нельзя после установки её испытать — ударить в дом разрядом в 1000 Кв с высоты в несколько тысяч метров, словно древнегреческий бог.

Ответ на этот вопрос содержится в нормах РФ. Квалифицированные специалисты должны рассчитать защищённость дома от прямого удара молнии (80-98%) в зависимости от класса молниезащиты (IV-I). При соблюдении норм вероятность того, что молния нанесёт значительный ущерб сводится к нулю.

Подробнее о гарантиях см. статью «Гарантия на молниезащиту»

Внимание!

После внедрения (в т.ч. и в результате нашей деятельности с 2002г.) на рынке Р.Ф. технологии устройства молниезащиты из материалов и изделий заводской готовности появилось множество организаций, бизнес которых основан на марже от цены закупки у производителя. Одни проводят политику завоевания клиентов «низкой стоимости» и предлагают пол-молниезащиты (не рассчитывают защищённость от удара молнии, делают меньшее, чем по нормам количество токоотводов, заземление, не объединяют заземление молниезащиты с заземлением электроустановки, используют недолговечные материалы и т.д.). Другие тиражируют так называемые молниеприёмные сетки, убеждая клиентов в том, что это и есть защита от удара молнии. И те и другие не рассчитывают защищённость домов и не соблюдают современных норм РФ по молниезащите.

Молниезащита загородного дома

Беря во внимание масштабы возможных разрушений и ущерба причиняемого попаданием молнии, дома и другие сооружения необходимо обеспечить молниезащитой. Здания или сооружения, которые расположены рядом с водоемами или рядом с выходом ключей, в наибольшей степени подвергаются прямому удару молнии

Владелец, чей загородный дом расположен в таком районе должен обязательно установить молниезащиту для загородного дома и эта молнезащита должна быть высокого качества.

В общем молниезащиту загородного дома следует рассматривать как комплекс средств по молниезащите домов, которые включает в себя, как устройство защиты от прямых ударов молнии называемое внешней молниезащитной системой, так и устройство защиты от вторичных воздействий молнии называемое внутренней молниезащитной. В общем случае внешняя молниезащита загородного дома состоит из молниеприемника, токоотвода и заземлителя.

Молниеприемник может состоять из комбинации таких элементов, как стержни, натянутые тросы (провода), сеток (сетчатые проводники). Классический молниеприемник представляет металлический штырь, взметнувшийся выше конька крыши на пару метров. Но иногда установка штырей нужной высоты не всем по карману или он портит вид дома, поэтому молниеприемники трансформируются в металлический трос, натянутый вдоль конька крыши или металлическую сетку из арматуры с шагом ячеек 6-12 м.

Заземление представляет собой металлический предмет, желательно большей площади, который закапывают или вбивают в землю на большую глубину. Это может быть толстая труба, металлический уголок (или несколько соединенных вместе уголков). Закапывают предметы на глубину промерзания почвы, это 1,5-2 м.

Для обеспечения надежный молнезащиты лучше не заниматься самодеятельностью а пригласить специалистов, которые рассчитают необходимые параметры которыми должна обладать система молнезащиты.

Эксперимент. Куда бьет молния

Опубликовал(а): Admin
в: 19.01.2015

Как молния выбирает своих жертв? Правда ли, что мобильный телефон притягивает разряды? И что ни в коем случае нельзя делать во время грозы? Мы решили это выяснить.

Это испытательный полигон Всероссийского электротехнического института. Здесь каждый день сверкают молнии, только гром не гремит. Молнии возникают здесь не от грозы, их вызывает вот эта установка, которая называется генератор импульсных напряжений. Сегодня на полигоне проходят уникальные испытания. По нашей просьбе, ученые проверяют, что притягивает молнию.

Мы ставим манекен, заменяющий человека, и начинаем делать аналог разряда молнии, который поражает манекен, и смотрим, что происходит. С телефоном и без телефона.
Владимир Сысоев, научный сотрудник Всероссийского электротехнического института

Этого манекена зовут Вася. Сегодня он будет нашим испытателем. Одеваем Васю в специальный проводящий костюм. Это нужно для того, чтобы манекен пропускал электрические разряды так же, как обычный человек. Ставим Васю в центре полигона. Сейчас эксперты включат установку, и на полигоне начнут сверкать молнии. Мы посчитаем, сколько раз молния попадет в манекен, который говорит по телефону, слушает плеер, и просто стоит на улице.

Испытание первое. Кладем Васе в карман мобильный телефон. Во время испытаний он будет постоянно звонить. Ученые включают установку, искусственная гроза начинается. Молния ударила 15 раз подряд. Пять разрядов прошли мимо, 10 попадают Васе в голову. Если бы на его месте был человек, он вряд ли остался бы жив.

Испытание второе. Надеваем на Васю наушники плеера, включаем музыку. Запускаем искусственную молнию. Четыре промаха, 11 попаданий.

Испытание третье. На Васе нет ни единого электрического прибора. Молнии сверкают над головой. Из 15 ударов 10 попали в нашего испытателя.

Таким образом, мы убедились, и наука действительно это утверждает, что наличие у человека телефона или плеера никоим образом не влияет на вероятность его поражения молнией. Поэтому будьте спокойны в этом плане, можете спокойно разговаривать во время грозы.
Владимир Сысоев, научный сотрудник Всероссийского электротехнического института

Теперь мы кладем манекен на землю. Установка начинает метать молнии. Из 15 ударов в манекен не попал ни один, Вася остается цел и невредим. Молния бьет в самую высокую поверхность, поэтому если во время грозы вы оказались в открытом месте или около воды, надо сделать так.

Отвернуться, закрыться рукой, нагнуться, присесть на колено с упором на руки, а дальше уже ложиться. Нельзя садиться на корточки, потому что в этом случае при резком порыве сильного ветра человек начинает уподобляться мячику, укатывается просто.
Дмитрий Коринный, спасатель отряда Центроспас МЧС России

Если гроза застала вас в городе, лучше держаться поближе к домам. Если вы идете по площади, не открывайте зонт – лучше промокнуть, чем притянуть к себе молнию.

Если возьмете зонтик, поднимете над головой, зонтик влияет. Он увеличивает вероятность поражения.
Владимир Сысоев, научный сотрудник Всероссийского электротехнического института

Чем ближе вы к эпицентру грозы, тем больше вероятность, что молния ударит где-то рядом. Чтобы понять, где вы находитесь, надо засечь время между раскатом грома и вспышкой молнии.

Посчитайте, сколько секунд пройдет между громом и молнией. Умножьте на 330. Полученное число и будет расстоянием от вас до эпицентра грозы. К примеру, если от раската до вспышки прошло три секунды, то вы находитесь в километре от эпицентра грозы – здесь относительно безопасно.

Защита от молнии

Структурно защита от молнии состоит из двух частей – внешней и внутренней. Внешняя располагается от самой верхней точки дома до ямки возле фундамента. К ней относятся молниеприёмник, токоотвод и заземляющее устройство. Удар молнии попадает в  молниеприёмник, который по токоотводу обеспечивает безопасный отвод электрического импульса к заземляющему устройству. Это металлическая конструкция, закопанная в землю, которая распределяет электрическое напряжение на грунте.

Системы молниезащиты имеют ещё и внутреннюю часть, предназначенную для защиты от импульсных перенапряжений в системах электропроводки и связи в доме, которые возникают при ударе молнии невдалеке.

Конструктивно это выглядит таким образом. Металлический стержень (или металлическая труба с заваренным концом, длиной от 250 мм и диаметром 10-18 мм) закрепляется на коньке крыши или на отдельной опоре рядом с домом. Молниеприёмник с заземлением соединяют токоотводом. Технические требования к токоотводу – малое электрическое сопротивление, высокая механическая прочность и стойкость к коррозии. Токоотводы прикрепляют скобами к стене дома, опускают до уровня грунта и там соединяют с подземной заземляющей конструкцией. Площадь соединения должна быть в 2 раза больше сечения проволоки. Если дом деревянный, то  токоотводы крепят на расстоянии не ближе 15 см от стен. Их нужно крепить на стенах, противоположных входу в дом, по разным углам здания.

Все металлические элементы делают из проволоки сечением 6-10 мм или из стали горячего проката, из оцинкованной стали или из меди. Между собой элементы молниезащиты соединяются пайкой, сваркой или болтами с шайбами. Площадь соединения должна быть в 2 раза больше сечения применяемой проволоки. При защите деревянного дома токоотводы крепят на расстоянии не ближе 15 см от стен.

Существуют различные конструкции молниеприёмника. Например, молниезащитная сетка, сделанная из алюминиевой, стальной или медной проволоки диаметром 6-8 мм или из стальных полос с сечением 4×20 мм. Она покрываюет всю кровлю с шагом не больше 6×6 метров. На крыше её закрепляют на подпорках высотой 5-7 см. Стыки и пересечения соединяются сваркой или болтами, а элементы пропускают по коньку крыши и ее фронтонным частям или краям.

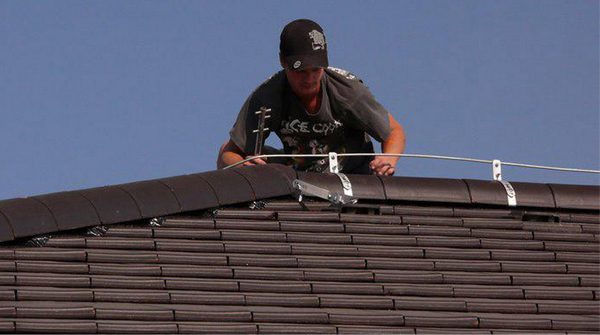

Тросовый молниеприёмник – из металлического троса сечением не менее 35 мм2, натянутого горизонтально вдоль конька крыши на двух деревянных опорах с припаянными к концам токоотводами. Такую конструкцию применяют на одноэтажных домах или коттеджах с мансардным этажом.

ФОТО: avatars.mds.yandex.netТросовый молниеприёмник

ФОТО: avatars.mds.yandex.netТокоотвод

Заземлитель является завершающим элементом системы молниезащиты. Он изготавливается из соединённых между собой металлических стержней, закопанных в землю. Обычно в частных домах делают одну систему заземления для системы электроснабжения и системы молниезащиты. Но при этом необходимо удовлетворять двум требованиям. Защита от поражения электрическим током требует сопротивление не более 4 Ом. Молниезащита предъявляет требования к площади заземлителя.

Кроме внешней части системы молниезащиты необходимо грамотно спроектировать и изготовить её внутреннюю часть. Даже попадание молнии в землю в радиусе 1-2 км от дома может привести к аварийной ситуации с электрическим и электронным оборудованием в доме. Для предупреждения этих аварийных ситуаций в распределительном щитке устанавливают устройства защиты от импульсного перенапряжения (УЗИП)

ФОТО: avatars.mds.yandex.netРаспределительный щиток с установленной молниезащитой

Как и куда отдавать напряжение

Токоотводы обычно делают из толстой стальной проволоки диаметром порядка 6-ю мм. Их спускают с крыши до уровня грунта, закрепляя скобами к стене дома, а затем погружают в землю до заземлителя. С молниеприемниками токоотводы соединяют при помощи пайки, сварки или болтов, а с заземлителем – сваркой или пайкой с твердым припоем, причем площадь соединения должна быть примерно в 2 раза больше сечения используемой проволоки. При защите деревянного дома необходимо закрепить токоотводы на расстоянии не ближе 150 мм от стен. Если же дом возведен из кирпича, керамических или газобетонных блоков и других огнестойких материалов, токоотводы можно спрятать в штробы или расположить в тени водосточных труб, чтобы сделать их малозаметными.

Количество токоотводов определяют исходя из размеров объекта, но на коттедж площадью 150-200 м2 их должно быть как минимум два, находящихся на расстоянии от ю до 20 м друг от друга. Нужно постараться спроектировать систему молниезащиты так, чтобы длина каждого токоотвода, то есть расстояние от точки удара молнии до земли, была как можно меньше. В токоотводах не должно быть петель и должно быть минимальное количество поворотов, а лучше и вовсе обойтись без них. Токоотводы лучше закрепить на стене, противоположной входу в дом, в разных углах здания.

В качестве заземлителя в сухом грунте можно использовать два стальных прута, забитых на глубину 2-3 м. Их следует расположить на расстоянии не менее 3 м друг от друга и соединить под землей на глубине примерно 0,5 м проволочной перемычкой, посередине которой припаять токоотвод.

Выбираем электро генератор для дачи – какой лучше?

От стены дома заземлитель должен быть удален на расстояние не менее 1 м. Если уложить его ближе, то будет опасность возникновения пробоя, при котором ток может замкнуться на внутренние коммуникации коттеджа, причем не только на его электропроводку, но и на отопительные или водопроводные трубы. Конечно, точный расчет всех расстояний лучше доверить специалисту. Кстати, правильно выполненное заземление играет главную роль в снижении негативного воздействия вторичных факторов от попадания молний.

Рисунок 2 : Куда отдать напряжение в схеме заземления дома

1. Металлический контур вокруг дома
2. Один глубокий штырь
3. Три малых штыря
4. Фундамент с сеткой из арматуры

Местные условия

Определение вида и характеристик молниезащитной системы в значительной мере зависит от типа крыши здания. Так, если рядом расположены деревянный и металлический объекты, разряд «выберет» второй вариант. Это, однако, не означает, что неметаллические кровельные материалы сами по себе спасают от прямого попадания молнии. Здания с такой крышей также надо обязательно защищать. Сделать это можно как при помощи стержней, так и с использованием тросового или сетчатого молниеприемника.

Существует мнение, что металлические покрытия, в частности профнастил и металлочерепица, сами по себе играют роль молниеотвода. Это не так – защита нужна и таким коттеджам, и в данном случае специалисты рекомендуют использовать классический стержень. В то же время кровля из металла может повысить безопасность дома, нивелируя вторичные последствия от попадания молний и предотвращая скачки напряжения в домашней сети. Но для этого надо заземлить кровельное покрытие.

Если дом находится на возвышенности, а также вытянут вверх (то есть его высота превышает длину), то для него нужна усиленная система молниезащиты, большое количество приемников молний и большие толщина или диаметр применяемых материалов. Нужно учитывать и электрическую проводимость грунтов. Например, риск попадания молний в строения, находящиеся вблизи водоема или в заболоченной местности, выше.

Деревья, превышающие по высоте дом и расположенные на расстоянии З’Ю м от коттеджа, несут опасность во время грозы. От прямого попадания молнии они могут расколоться и нанести ущерб строению. Поэтому по стволу самого ближнего к дому дерева следует спустить проволоку, выступающую над кроной дерева на 20-30 см. Сверху ее нужно прикрутить жгутом к стволу или ветвям, а под землей присоединить к заземлителю. В случае планирования участка «с нуля» нужно учесть этот фактор и посадить рядом с домом низкорастущие, например фруктовые, деревья и кустарники. Более высокие в зрелом возрасте клены, тополи и т. д. лучше вынести к удаленному периметру участка.
