Теплый пол электрический своими руками: пошаговая инструкция с фото

Какими бывают электрические полы

Нагревательные элементы у электрополов бывают разных типов:

• плёночные;
• стрежневые;
• кабельные.

Способы нагрева бывают конвекционными или с использованием инфракрасных лучей.

Плёночные очень простые при монтаже, их прячут под чистовое покрытие. Бетонная стяжка не нужна. Благодаря этому значительно сокращается период времени, который потребуется для монтажа. Такую систему утепления ставят под паркет, линолеум или ламинат.

На заметку. Плёночные тёплые полы не рекомендуют стелить под кафель либо ковролин. При использовании деревянных чистовых покрытий потребуется контроль температуры прогрева — не более 28 градусов.

Плёночные полы могут быть разными в исполнении:

• Биметаллическими, двухслойными: алюминий и сплавы, в основе которых медь.
• Углеродные плёночные тёплые полы. В их составе медь, карбон и лавсановые элементы. Плёнка выпускается рулонами, которые можно нарезать для подходящей площади.

• Инфракрасный тип полов. Их особенность заключается в том, что они греют не воздух, а окружающие предметы, которые, в свою очередь, отдают тепло помещению. Это очень экономичный в плане энергопотребления источник тепла.
• Стержневые, которые состоят из карбоновых нагревательных элементов. Монтируют их в тонкую цементную стяжку либо под плиточный клеевой состав. Такую систему можно стелить под кафель, керамогранит, ковролин либо ламинат.
• Кабельные — бывают в виде секций или бухт. Состоят из одножильных или двужильных кабелей.

Преимущества и недостатки водяных полов

Использование водяных теплых полов (ТП) возможно в качестве как дополнительного, так и основного источника обогрева комнат в коттеджах и квартирах. Причем чаще всего их укладывают во втором варианте исполнения. В сравнении с батареями напольный обогрев более эффективен в эксплуатации, но и дороже их в реализации.

Среди достоинств систем теплого пола на нагреваемой воде числятся:

• оптимальное для человека распределение тепла по помещению;
• отсутствие циркуляции пыли из-за конвекции воздуха;
• высокая экономичность – теплоноситель приходится нагревать всего до 40–50 0С;
• эстетика – все коммуникации и элементы энергосистемы укрыты в слое стяжки;
• полная электробезопасность;
• отсутствие электромагнитных полей и проблем с высушиванием воздуха;
• срок службы до 50-ти лет;
• плавность прогрева пола, исключающая шоковое воздействие на ламинат и иные покрытия при резком их прогреве.

Если сравнивать рассматриваемый вариант обогрева с радиаторным отоплением, то напольная система оказывается минимум на 20–30% экономичней. А в некоторых случаях эта разница доходит и до 50–60%. Для батарей воду приходится нагревать до температуры в 70–90 0С на входе в радиатор. А для ТП ее подогревают на максимуме, при сильном морозе за окном, лишь до 50–55 0С.

Распределения тепла при отоплении радиатором и системой теплый пол

Минусы у водяного пола следующие:

• возможные протечки воды;
• невозможность укладки в узких коридорах;
• относительная дороговизна;
• большие затраты по времени на устройство;
• высокие нагрузки на перекрытие из-за большого объема бетона;
• подъем пола за счет дополнительной стяжки толщиной 60–150 мм;
• низкая ремонтопригодность;
• высокая инертность.

Чтобы смонтировать трубный теплый пол своими руками и уложить сверху финишное покрытие, требуется до месяца времени. Монтаж его производится в стяжке из бетона, которому нужно порядка трех недель на застывание и упрочнение.

Главная его проблема – высокая инертность на нагрев. Напольная система отопления из-за толстого слоя бетона долго прогревается (батареи дают тепло в помещение гораздо быстрее). Нередко из-за такого своего запаздывания она просто не успевает за колебаниями температуры на улице.

Устройство тёплого пола.

Каждый из видов тёплых полов объединяет одно — под покрытие пола монтируют провода, плёнку или трубы. Монтируемые части служат как приборы отопления. Полы с плёнкой и проводами подходят практически всегда и везде . Водяной тёплый пол преимущественно монтируют в частных домах. Более подробно мы рассмотрим тёплый пол, в котором установлены трубы.

Водяные системы полов бывают двух видов:

• Бетонные (или мокрые)  теплые полы. «Мокрым» полом этот вид называют потому, что в процессе установки трубы заливают цементно-песчаной смесью.
• Легкие теплые полы. В этом случае трубы расположены в пазах пенополистирольной основы, либо основании из досок. Лёгкие системы устанавливают в помещениях, в которых нельзя сделать цементную стяжку.

Мы будем рассматривать монтаж тёплого водяного пола.
Установка данного типа пола достаточно легка, в том случае если у вас уже есть хотя бы базовые навыки установки систем отопления и немного опыта в строительстве. В ином случае, некоторые моменты монтажа следует рассмотреть с опытными строителями.

Как сделать водяной теплый пол?

Роль теплоносителя в таких полах выполняет жидкость. Циркулируя под полом при помощи труб, нагревая комнату от водяного отопления. Такой вид полов позволяет использовать практически любой вид котлов.

Дальше подана лаконичная инструкция, как самому сделать водяной теплый пол:

монтаж группы коллекторов;

• установка врезного шкафа, предназначенного для установки коллекторов;
• подведение труб, которые подают и отводят воду. Каждая труба должна быть оборудована запорными вентилями;
• коллектор должен быть подключён к запорному вентилю. С одной стороны вентиля необходимо установить отвод воздуха, а с противоположной – сливной кран.

Подготовительные работы

• Вычисления мощности отопительной системы для вашего помещения, учитывая теплопотери и характеристики.
• Подготовка основы и выравнивание поверхности.
• Выбор подходящей схемы, по которой будут укладываться трубы.

Когда пол уже в процессе укладки, то возникает вопрос – как сделать самую подходящую укладку труб. Есть три самые популярные схемы, обеспечивающие равномерный прогрев полов:

«Улитка». Спираль в два ряда с чередованием горячих и остывших труб. Схема практична в помещениях с большой площадью;

«Змейка». Лучше начинать от внешней стены. Чем дальше от начала трубы, тем холоднее. Подходит для маленьких помещений;

«Меандр» или, как еще называют, «двойная змейка». Прямая и обратная линия труб идут параллельно змейкой по всему полу.

Как сделать водяной теплый пол: разновидности укладки

Чтобы не допустить ошибок в процессе укладки теплого водяного пола, нужно сразу определиться с методом укладки.

Бетонная система укладки

Укладка теплоизоляции, которая будет иметь такие параметры: толщина слоя от 30 мм с коэффициентом плотности от 35 кг/м3. Рекомендуется использовать полистирольную или же пеноплексовую изоляцию.

Хорошей альтернативой могут стать специальные маты с фиксаторами:

• прикрепление демпферной ленты по всему периметру стены. Это делается для того, чтоб компенсировать расширение стяжек;
• укладка толстой полиэтиленовой пленки;
• сетка из проволоки, которая послужит основой для крепления трубы;
• гидравлические испытания. Трубы проверяются на показатели герметичности и прочности. Выполняются в течение 24 часов при давлении 3-4 бар;
• укладывание бетонной смеси для стяжки. Сама стяжка устанавливается на уровне не ниже 3 и не выше 15 см над трубами. В продаже имеется уже готовая специализированная смесь для стяжки пола;
• высыхание стяжки длится не менее 28 дней, во время которых нельзя включать пол;
• вкладка выбранного покрытия.

Полистирольная система

Особенностью этой системы считается меньшая толщина пола, которая достигается отсутствием бетонной стяжки. Поверх системы выкладывается слой гипсо-волокнистого листа (ГВЛ), в случае ламината или керамической плитки – два слоя ГВЛ:

• укладка полистирольных плит так, как запланировано на чертежах;
• хорошие и качественные алюминиевые пластины, которые обеспечивают равномерное нагревание и должны покрыть не меньше 80% площади, и трубы;

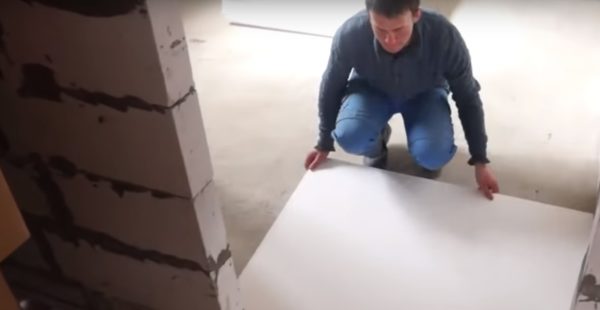

• установка гипсо-волокнистых листов для прочности конструкции;
• монтаж покрытия.

Если в помещении отопление осуществляется от радиаторной системы отопления, то теплый пол можно проложить от системы.

Как сделать теплый пол от отопления?

Установка тёплого пола без смены котла становится ещё более быстрой. Поэтому сейчас вы получите подсказки, как проще сделать теплый пол от отопления.

Подготовка пола, стяжка и укладка контура делается по предыдущим инструкциям

Обратите внимание на разницу составов, так как смесь для стяжки влияет на правильное функционирование пола

Может быть интересно

При этом очень важно учесть все особенности отапливаемой комнаты, возможные теплопотери и точно знать, как правильно сделать водяной теплый пол

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Теплый водяной пол своими руками

Теплый водяной пол своими руками

Этап подготовки включает в себя выравнивание поверхности. Иногда достаточно просто убрать пыль мощным пылесосом и заделать щели, а вот для исправления серьезных неровностей лучше предварительно сделать стяжку. Дальше обязательно укладывается гидроизоляция.

Теплоизоляция. Оптимальные показатели: плотность – 35 кг/м3; толщина – от 30 мм. Обычно берется полистирол или пеноплекс. Материал поставляется в рулонах или в виде матов со специальным рельефным покрытием. Плиты фиксируются в пазы, а верхняя часть служит основой для прокладки труб.

По периметру вдоль стен расстилается демпферная лента, отделяющая перегородки от слоя теплоизоляции и стяжки. Часть ленты, оказавшаяся над полом, по окончанию работ обрезается.

Защита. Под арматуру для труб подкладывается пленка или мультифольга.

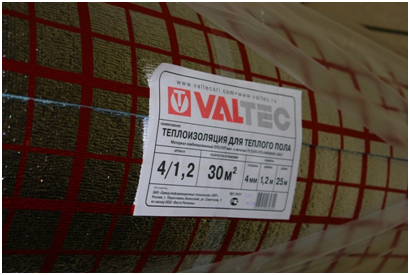

Подложка рулонная для теплого пола VALTEC мультифольга 3мм

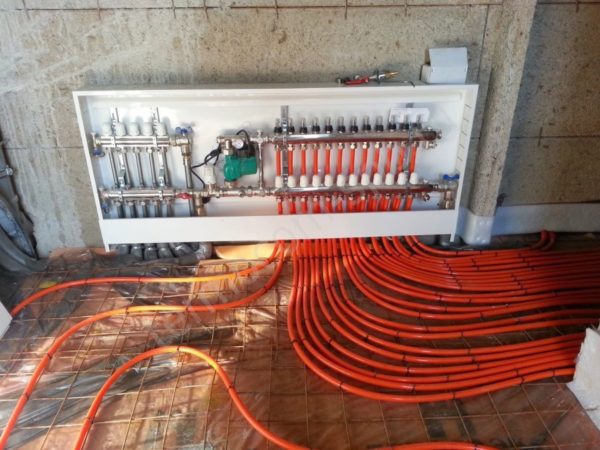

Установка коллекторного шкафа, где найдется место для насосно-смесительного узла, сведенного с коллекторным блоком. Дальше конструкция соединяется с высокотемпературным контуром.

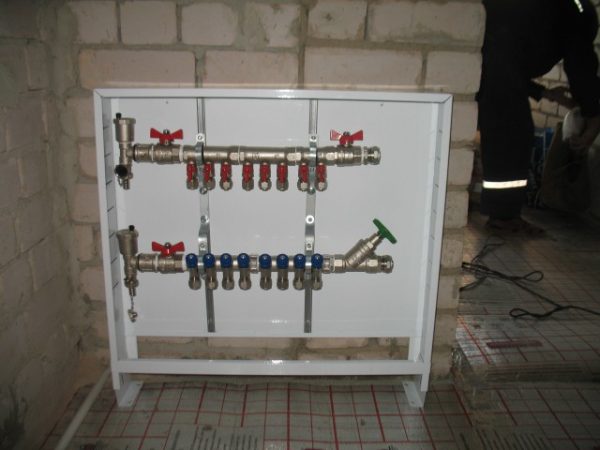

Установка коллекторного шкафа

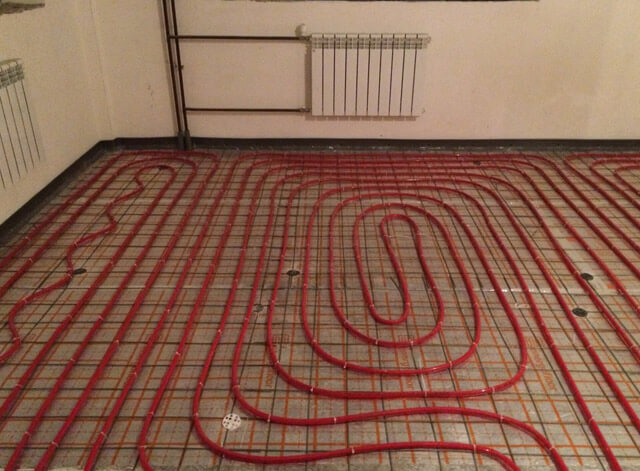

Укладка металлополимерных труб. Основные варианты: «змейка» или «улитка» (спираль).

Укладка металлополимерных труб

Требования:

• длина всего контура – не более 90 м;
• на каждый 1 м2 должно приходиться по 5 м трубы;
• шаг укладки – около 20 см;
• для помещений с большой площадью стелиться несколько отдельных петель теплового контура.

Присоединение труб к распределительным коллекторам. Для этого с трубы снимаются фаски, на нее одевается обжимной соединитель, а при подключении евроконус затягивается при помощи гаечного ключа. Поверх ставятся сервоприводы, благодаря которым в процессе эксплуатации можно будет регулировать температуру термостатом.

Присоединение труб к распределительным коллекторам

Подключение сервомоторов и комнатных термостатов к коммуникатору.

Проверка системы на прочность и герметичность. В трубы подается вода, давление которой должно быть несколько выше рабочего значения (примерно в 1,5 раза или 0,6МПа). Опрессовка системы производится в течение суток воздушным компрессором или гидравлическим прессом. Это позволяет выявить проблемы и устранить их до того, как трубы скроются в цементном растворе.

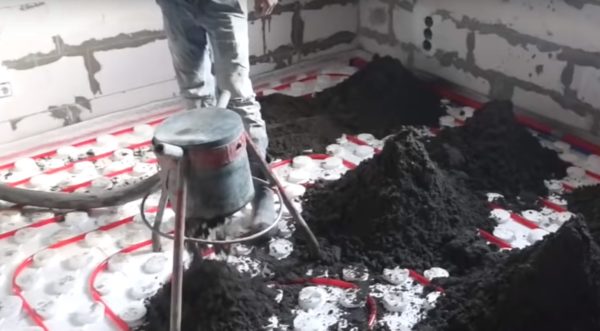

Бетонная стяжка. Раствор заливается на теплые трубы, чтобы потом при расширении в процессе эксплуатации они не лопнули. Однако пускать воду по трубам раньше, чем бетон полностью высохнет, ни в коем случае нельзя.

Бетонная стяжка

Основные требования

Марка цемента	Не ниже M 300;
Количество пластификатора в растворе	0,6-1 л/м2.
Толщина над трубой	Не менее 3 см

В качестве покрытия на теплый пол можно брать керамическую плитку – у нее отличная теплоотдача, она износоустойчива и дизайн легко подбирается под любой тип интерьера. Нередко поверх напольной отопительной системы укладывается ламинат, линолеум или ковролин. Паркет же в этом плане очень капризен – он быстро теряет свойства из-за перепадов температур.

Что касается мощности, то среднее значение составляет 150 Вт/м2. Линолеум отличается повышенной теплоотдачей, так что для него хватит и 120 Вт/м2.

Монтаж системы водяного подогрева

Посмотрим, как происходит процесс обустройства водяного пола с использованием пенополистирольных плит, но при условии заливки стяжки поверх них. Плиты будут использоваться вместо арматурной сетки для фиксации труб теплого пола на поверхности основания.

Шаг 1. Сначала нужно подготовить черновое основание – выровнять его и очистить от мусора. Помещение сразу нужно освободить от всего лишнего

Не критичны только мелкие изъяны основания, на них можно не обращать внимание

Вначале проводятся подготовительные работы

Шаг 2. Далее следует уложить слой гидроизоляционного материала, а затем – слой утеплителя (в данном случае используется пенопласт)

Что касается гидроизоляционного слоя, то важно укладывать отдельные полосы с нахлестом друг на друга и проклеивать стыки прочным скотчем. Листы утеплителя укладываются плотно друг к другу, при необходимости их можно подрезать

Закрыть ими нужно всю поверхность пола.

Укладка утеплителя

Шаг 3. По периметру стены около пола нужно приклеить демпферную ленту. Также, если материал стен позволяет, ее можно прикрутить на саморезы. Она необходима для того, чтобы стяжка не потрескалась, когда будет расширяться в стороны при высыхании. Пренебрегать укладкой ленты не стоит – это может сказаться на качестве полов.

Крепление демпферной ленты

Шаг 4. Теперь нужно укладывать пенополистирольные маты так, чтобы выступы на соседствующих друг с другом элементах совпадали друг с другом. Уложить маты нужно по всей поверхности утеплителя. Они легко стыкуются между собой, а при необходимости их можно резать, чтобы закрыть оставшиеся свободными небольшие участки пола, меньше по размеру, чем сами маты.

Укладка пенополистирольных матов

Выступы должны совпадать

При необходимости маты можно резать

Шаг 5

Перед укладкой отопительного контура важно убрать весь мусор с поверхности матов, который мог образоваться в процессе их монтажа и при их резке

Удаление мусора с матов

Шаг 6. В данном случае коллектор для подключения системы подогрева находится в другой комнате, значит, трубы нужно в комнату завести. Для этого проще всего пробурить отверстие в стене, которое позволит протащить трубы. Также нужно рядом сделать и второе отверстие, куда будет заводиться второй конец трубы – он будет подавать остывшую воду назад в систему подогрева в сторону коллектора.

Удаление мусора с матов

Труба заводится в отверстие

Вывод трубы в соседней комнате

Шаг 7. В соответствии с выбранной схемой укладки (в данном случае это улитка) нужно проложить трубы теплого пола, фиксируя их между выступами матов, соблюдая шаг. В центре помещения трубы нужно пустить в обратном направлении, а конец трубы завести во второе отверстие. Проведя трубу через стену, можно начать подключение ее к коллектору

Перед тем как начать проталкивать трубу через стену, ее конец важно замотать скотчем, чтобы внутрь нее ничего не попало

Процесс укладки труб

Еще одно фото процесса

Конец трубы обматывается скотчем

Шаг 8. После того как трубы были уложены и подключены к коллектору, можно протестировать систему на работоспособность, наполнив ее водой. После этого можно приступать к заливке цементной стяжки. Она выполняется строго по уровню. Кстати, воду сливать из труб во время заливки стяжки не стоит. Жидкость не позволит системе деформироваться под весом цемента.

Далее можно заливать стяжку

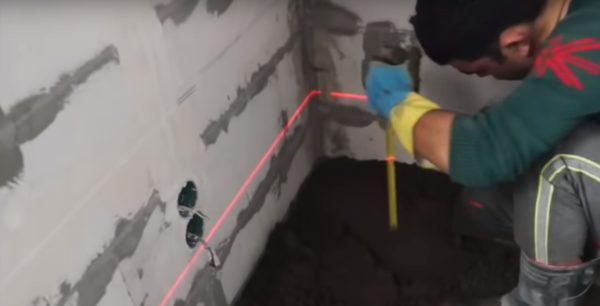

Для работы используется лазерный уровень

Шаг 9

Если помещение большое, важно установить маяки, по которым и будет равняться стяжка. Выравнивать ее можно длинным правилом, которое будет опираться на маяки и убирать излишки цементного состава, позволяя сделать ровную поверхность

Выравнивание стяжки

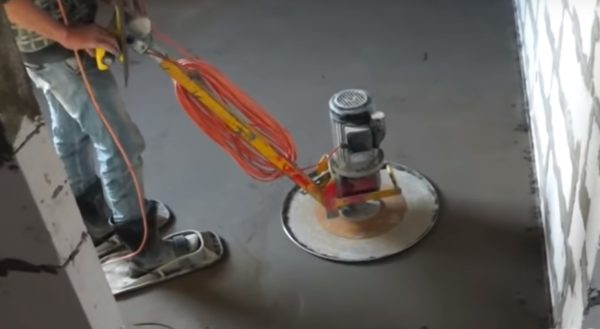

Шаг 10. Потом  можно провести затирку стяжки, когда она немного схватится. Эта процедура позволит добиться идеально ровной поверхности. Далее стяжку нужно оставить в покое на 28 суток и дать ей высохнуть. Включать теплые полы и проводить какие-либо работы до момента высыхания стяжки запрещено – это может навредить ей. Когда стяжка высохнет, можно укладывать чистовое напольное покрытие.

Затирка стяжки

«Полусухой» способ

Воды в растворе для «полусухого» способа значительно меньше. Если смесь сделана правильно, она будет влажной, но не текучей.

Проверяют так: в ладони зажимают немного полусухого раствора. Он должен сформироваться в пластичный комочек без трещин. Такую консистенцию имеет раствор заводского изготовления. Его труднее разравнивать, но затем можно затереть до блеска, и получить в итоге поверхность, плотную и прочную по структуре.

Если заказывать такой раствор готовым, то нужно объяснить, для каких целей он будет использоваться. Такой бетонный слой выдерживает большую нагрузку. Он более качественный, чем при укладке бетона «мокрым» способом.

Затирать придётся очень тщательно, для этого нужны навыки и терпение. Понадобится длинная тёрка или затирочная машина. Полусухие смеси из отсева гладкой затирки практически не поддаются, поэтому его перетирают песчаным раствором.

Монтаж системы «теплый пол» от отопления

Многих домовладельцев интересует вопрос, как правильно сделать теплый пол от отопления. Для решения достаточно последовательно выполнить все мероприятия.

Если работы проводятся в старой квартире, то первым шагом должен быть демонтаж напольных покрытий. С деревянными полами чаще всего проблем не возникает, а вот с плиткой на кухне и в санузле придется повозиться некоторое время. В любом случае покрытие необходимо снять.

На следующем этапе выравнивают поверхность. Нормальное функционирование системы возможно лишь на ровном полу, при значительных перепадах высоты может наблюдаться застой теплоносителя. Если неровности небольшие, то можно нанести на поверхность слой цементного раствора. На ровном полу следует заделать имеющиеся ямки или трещины. Решить проблему также помогает крупнозернистый песок, нанесенный тонким слоем, его необходимо хорошо разровнять.

Продолжением работы является наклейка демпферной ленты по всему периметру комнаты. При этом одна часть должна крепиться к стене, а вторая – к полу. На гладкие поверхности ленту приклеивают, к шершавой прибивают дюбелями. Демпферная лента защитит стяжку теплого пола от растрескивания в случае температурного расширения.

Самым ответственным моментом при монтаже теплого пола от центрального отопления своими руками считается утепление поверхности. Самым популярным теплоизоляционным материалом в этом случае можно назвать фольгированный вспененный полиэтилен или экструдированный пенополистирол. Для облегчения монтажного процесса некоторые виды утеплителя оснащены специальными направляющими, но в этом случае в качестве нагревательного элемента используется только металлопластиковая труба.

Теплоизоляционный материал нужно укладывать плотно, чтобы не образовывались мостики холода, способствующие потерям тепла. Поэтому места стыков плит или рулонов утеплителя проклеивают металлизированным скотчем.

Поверх теплоизоляции укладывают специальные решетки с ячейками, к ним с помощью пластиковых хомутов или вязальной проволоки будут прикрепляться трубы. в процессе укладки придерживаются определенного шага между двумя соседними трубами в контуре. Причем это значение зависит от климата в регионе и требований к температуре в помещении:

• В южных регионах расстояние между трубами рекомендуется делать около 0,3 метра.
• В средней полосе России достаточно расположить витки с шагом 0,15 метра.
• В помещениях, где требуется высокая температура воздуха, укладывают трубы на расстоянии 0,15 метра.
• В центральной части помещения можно выдерживать промежуток 0,2 метра.
• Под мебелью трубы стараются не укладывать, но при необходимости шаг укладки может составлять 0,3 метра.
• Участки комнаты возле наружных плохо утепленных стен, около дверных и оконных проемов требует более частой укладки труб, в этом случае шаг может составлять 0,1 метра.

Концы уложенных труб выводят к коллекторному узлу, подключают к соответствующим патрубкам и фиксируют с помощью специальных хомутов. Систему заполняют водой и оставляют на некоторое время. Чтобы испытание теплых полов от парового отопления было более эффективным, а все дефекты стали явными, необходимо подать теплоноситель под высоким давлением и с температурой около 50 градусов. При отсутствии проблемных участков можно заливать чистовую бетонную стяжку.

Работы на данном этапе проводятся при заполненном контуре. В первую очередь выставляют маячки, на высоте 5-6 см от труб, именно такой слой бетона должен быть поверх нагревательного элемента водяного теплого пола. Далее приступают к заливке бетонного раствора. Лучше всего для этой цели использовать состав марки М200 с мелкозернистым наполнителем. Залитую стяжку выравнивают с помощью правила. Вся конструкция должна простоять не меньше 4 недель, чтобы бетон набрал требуемую прочность. По истечении этого времени укладывают финишное напольное покрытие и готовят комнату к эксплуатации.

Итоги

При устройстве тёплых полов строго соблюдают технологию монтажа. Все этапы, начиная с выбора строительных материалов, проектирования, установки водяного контура, укладки стяжки требуют знаний и опыта. Необходимо выбрать трубы, которые выдержат давление в системе. Водяной контур должен иметь допустимые изгибы, чтобы теплоноситель циркулировал свободно.

Есть множество тонкостей, которые, на первый взгляд, не значительны, но могут привести к аварийным ситуациям, если не выдержать технологию. Самостоятельно браться за монтаж тёплых полов можно только тогда, когда есть полная уверенность, что всё будет выполнено правильно. В другой ситуации лучше обратиться к опытным мастерам.
