Теплый пленочный пол под ламинат

Содержание:

Принцип работы
Особенности самостоятельного монтажа
Карбоновый сплошной
Как правильно подготовить основание
- Монтаж электрического отопления
- Инфракрасное отопление
Составляем схему
Технология укладки ИК пола под ламинат
Технология укладки ИК пола под ламинат
Монтаж инфракрасного теплого пола под ламинат
Взаимодействие инфракрасного тёплого пола и ламината
Рекомендации и возможные ошибки по укладке

Принцип работы

Как отмечалось выше, система теплого пола включает в себя терморегулятор, температурный датчик для пола, нагреватели. Терморегулятор крепится на стене, обычно рядом с розетками. К нему подводится электричество. После включения в сеть начинается процесс нагрева. Электрический ток подается в устройство и проходит по греющим элементам. В греющих элементах он превращается в тепловую энергию. От излучателя переходит на двустороннюю пленку. Пленка начинает распространять тепловые волны. Происходит обогрев поверхности пола, затем нагреваются все предметы в помещении. Терморегулятор помогает установить необходимую температуру благодаря данным от термодатчика.

Особенности самостоятельного монтажа

Электрический теплый пол под ламинат

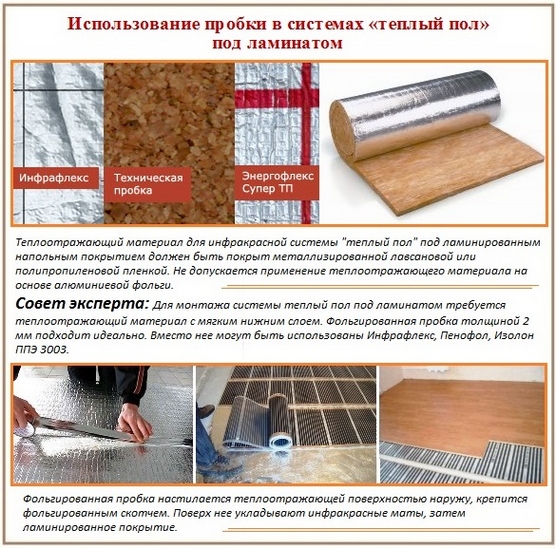

Монтаж теплого покрытия под ламинат предполагает установку термоотражающего слоя. Это может быть рулонный изолятор, фольгированный с одной стороны:

пенофол;
эковер;
изодом.

Между собой края листов скрепляют скотчем, чтобы не было зазоров. Затем ведется монтаж и подключение. Сначала определитесь, где будет поставлен регулятор, чтобы знать, куда вести кабель. Обычно выбирается место у стены. Пленку раскатывают по напольной поверхности металлической стороной вниз. Нарезать требуемые полосы необходимо сразу.

Полотна пленки фиксируют с применением скотча. К зажимам, расположенным на медных шинах, крепят провода. Контакты следует обмотать изолентой и хорошо прижать. Датчик температуры ставят в гофрированную трубку и помещают внутрь конструкции. Защищенный гофрой провод подсоединяют к регулятору через автомат, обладающий устройством защитного отключения.

На самом деле, ничего сложного в установке нет, главное строго следовать инструкции. Перед укладкой финишного покрытия необходимо протестировать систему. Применение инфракрасного переносного датчика сделает задачу проще. Если направлять его на отдельные элементы, на табло высвечивается температура. Если по прошествии нескольких минут отдельные части устройства остались холодными, проверьте соединения. Может быть, все дело в неплотно зажатых контактах. После того как вы убедитесь, что все в порядке, установите подложку из пробки или вспененного полиэтилена, а поверх ведется укладка ламината.

Настил в основании не обязателен. Можно выполнить стяжку из обычного раствора: вода, цемент и песок. Замешать его тоже можно своими руками. Также разрешено выполнять наливной пол из сухой смеси. В этом случае стяжка будет лучше, так как в заводских условиях в смесь добавляют пластификаторы. Они повышают влагоустойчивость и прочность. Перед тем как залить раствор, необходимо провести обработку основания бетоноконтактом, а стыки и углы проклеить изолирующей лентой. По прошествии недели можно проводить укладку пленки по инструкции, представленной выше.

Мы вам также предлагаем узнать об особенностях выбора и укладки ламината «Quick step».

Перед проведением монтажа изделия следует выполнить все черновые строительные работы. Обязательный этап установки – укладка термоотражающего слоя.

На самом деле ничего сложного в установке инфракрасных полов нет, выполнить ее можно не имея специальных строительных навыков.

Карбоновый сплошной

Технология укладки ламината на теплый водяной пол, плюсы и минусы

Сплошные карбоновые тёплые полы — новая модель отопительной системы. На плёнку нанесёт сплошной слой карбона. Маты состоят из 13 слоёв — 3 рабочие и 10 для безопасности, по 5 с каждой стороны.

Этот вид безопасней, экологичней, а потребление электроэнергии существенно ниже. Но так как, на строительном рынке он появился недавно, то используется не часто. Недостаток — непродолжительный срок службы, около 15 лет.

Процесс сооружения схож с укладкой любых карбоновых мат, но сделать монтаж самостоятельно проще, так как производится он без заливки стяжки.

После подготовки основания и укладки утеплителя, стелется плёнка. Соединение полос осуществляется пайкой, что намного надёжней обычных крепежей.

Кроме того, возможно разрезать плёнку в любом месте, и размещать под мебелью. Установка ламината осуществляется плавающим способом.

Как правильно подготовить основание

Теплый пол электрический своими руками: пошаговая инструкция с фото

Есть несколько способов подготовить деревянный настил к укладке теплого пола. Лучшей заменой бетонной стяжки считается монтаж древесно-стружечной плиты от 16 до 22 мм толщиной. Она сможет выдержать значительную нагрузку, стабилизирует деревянное основание и не раздавит элементы отопления. На нее можно укладывать как электрические, так и водяные нагревательные элементы.

Устройство настила в деревянном основании для теплого пола

Плита укладывается на лаги. Лучше, чтобы размер шага был не более 60 см, иначе потребуется установка дополнительных брусьев.
Прежде чем положить плиту, укладывается гидроизоляция и утепляющий материал, таким образом, чтобы он находился в промежутках между лагами.
Следующие шаги зависят от типа отопления, который вы выбрали. Если это электрические нагревательные элементы в виде пленки или матов, то нужна мягкая фольгированная подложка, которая будет отражать тепло внутрь комнаты. Водяной и кабельный вариант отопления потребует креплений или направляющих, между которыми будут располагаться нагревательные элементы.

Монтаж электрического отопления

Какой вид отопления лучше выбрать для деревянного основания? Монтаж кабельного варианта потребует усилий в виде установки креплений или элементов, между которыми будет располагаться кабель. Такими элементами могут стать выпиленные пазы в досках, алюминиевые направляющие или деревянные пластины.

Пошаговый монтаж электрического теплого пола

Поэтому лучшим вариантом для деревянного основания под ламинат можно считать электрический теплый мат или инфракрасную пленку. Почему?

Плоский теплый мат и инфракрасная пленка выдерживают значительные нагрузки и созданы для монтажа без усилий.
Их можно уложить под ламинат без дополнительной плиты, при условии, что деревянный настил достаточно ровный и прочный. В таком случае запенивают все щели между досками, доски выравнивают по высоте, устраняют все неровности. На гидроизолирующую пленку укладывают фольгированный утеплитель, а сверху – маты или инфракрасную пленку.
Инфракрасный теплый мат или пленка были созданы специально под ламинат, это наиболее щадящий теплый вариант пола для такого покрытия.

Минусы электрического отопления в том, что потребуется значительный расход электроэнергии. При любом, даже самом экономичном варианте, это ощутимая сумма. Наиболее экономичные модели электрических матов, снабженные разными техническими новинками, стоят довольно дорого. Поэтому мы возвращаемся к кабельному варианту электрического отопления, который при всех затратах и трудах более экономичен в итоге.

Плюсы и минусы электрического теплого пола

Инфракрасное отопление

Если стоит выбор между электрическими матами и инфракрасной пленкой, не задумывайтесь, какой выбрать. Самый удобный и выгодный вариант из всех имеющихся – пленка, по нескольким причинам. Она действительно задумывалась создателями, как вариант дополнительного отопления под такие покрытия как ламинат, линолеум, ковролин.

Подключение инфракрасного теплого пола

С учетом последних достижений в этой сфере, уникальны по своим характеристикам инфракрасные полы Калео. Они выдерживают значительные нагрузки, универсальны, легко монтируются, способны нагреваться до + 60 градусов. Калео выпускает несколько видов инфракрасной пленки и матов: от бюджетного до дорогостоящего варианта. Они могут эффективно прогревать помещение даже при наличии бетонной стяжки.

Несомненные преимущества:

Преимущества инфракрасной пленки

Какой утеплитель рекомендуется использовать под такую пленку? Производитель предлагает его в комплекте, так как он изготовлен по специальным технологиям из лавсана.

Составляем схему

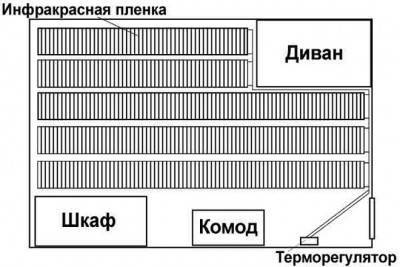

Перед покупкой комплекта для плёночного пола под ламинат, нужно досконально продумать и начертить схему укладки нагревателей, и подключение их к электропитанию.

Составляя схему нужно учитывать следующие моменты:

Пол не закрывать плёнкой полностью. Она не устанавливается под мебелью, так как нарушается нормальный теплообмен. Кроме того, подогрев вызовет деформацию мебели и ламината. А также, снизит срок эксплуатации и повысит затраты на электрическую энергию.
Нагревательные элементы располагать на безопасном расстоянии (250 — 300 мм) от стен и от источников отопления.
Раскатывать рулоны плёночного пола необходимо вдоль большой стены комнаты, так уменьшится количество контактных соединений.
Следует делать расстояние между листами 50 мм. Нельзя укладывать их в нахлёст.
Чтобы помещение хорошо прогревалось, достаточно прикрывать нагревательными элементами 60 — 70% площади. Допустимо запланировать участки повышенной комфортности — это детская и место отдыха.

Выбрать оптимальное место на стене для блока управления, оно должно находиться на высоте не меньше 500 мм от пола, быть удобное для подсоединения проводов.
Запрещено подключать «тёплый пол» к обыкновенной розетки, так как суммарная мощность системы высокая. Необходимо запланировать отдельную линию питания соответствующего сечение. Для наибольшей безопасно, рекомендовано в схеме предусмотреть устройство УЗО, для защиты.
Большую часть терморегуляторов можно устанавливать в стандартную розетку, имеющуюся на стене. Достаточно проделать штробы от нее к полу размером 20 на 20.
Планируя прокладку проводки, не допустимо пересечение проводов. Схемы подключения бывают различными, но наиболее распространённой является, когда кабель подсоединён к нагревательным элементам с одного края.

Бывают случаи, когда удобнее и выгоднее производить подключение фазного и нулевого кабеля с разных сторон.

Необходимо предусмотреть на чертеже участок, где будет устанавливаться датчик. Он размещается в центре плёночного нагревателя. Делать отступ от стен рекомендовано не менее 500 мм. Идеальное расположение — самый холодный участок в помещение.

Технология укладки ИК пола под ламинат

Инструкция по монтажу инфракрасного теплого пола содержит несколько основных пунктов, которые необходимо рассмотреть подробно. Такими пунктами являются:

Составление чертежа и схемы укладки;
Подготовка основания;
Укладка инфракрасного теплого пола под ламинат – монтаж элементов;
Подключение и пробный пуск системы;
Укладка ламината.

Чертеж и схема укладки

Перед проведением работ необходимо составить схему, по которой будет производиться укладка пленок. Можно выполнить ее в виде чертежа, на котором необходимо обозначить, где будут располагаться датчики и регулятор температуры. Раскрой пленок также осуществляется по заранее подготовленной схеме.

Подготовка основания пола

Поскольку речь идет об основании под укладку ламината, то оно должно быть подготовлено в соответствии с требованиями, которые необходимы для настила данного напольного покрытия. Бетонное основание должно быть при необходимости отремонтировано и обработано специальными составами. Также надо выполнить следующие работы перед тем, как укладывать пленки ИК пола:

Удалить мусор и пыль;
Произвести настил термоотражающего фольгированного материала (толщиной 2-3 мм). Фольгированная сторона материала при этом должна быть снаружи;
Полосы материала закрепить на двусторонний скотч и соединить между собой специальной клеевой лентой;
В материале сделать вырезы для датчиков и регулятора, в местах, обозначенных на схеме.

Монтаж

Монтаж пленочного пола своими руками подразумевает определенный порядок работ. Для того чтобы добиться нужного результата необходимо следовать плану действий:

Произвести раскрой пленочных элементов, в соответствии со схемой. Следует учитывать, что нельзя допускать разрезов токопроводящих частей;
Пленка укладывается вверх лицевой стороной, медный проводник при этом располагается внизу. Расстояние между пленками не должно превышать 10 см;
Те места, где проходил разрез пленки по контактным соединениям, необходимо заклеить герметизирущей лентой, которая входит в комплект;
Зафиксировать пленки при помощи скотча к отражающему материалу и между собой;

Клемму-клипсу установить в специальный разрез одной половиной, а вторая при этом будет располагаться ниже элемента пленки. Затем обжать ее при помощи плоскогубцев и изолировать;
Терморегулятор разместить под пленкой и закрепить при помощи битумной изоляции. При этом он должен находиться приблизительно в центре листа. Соприкасаясь рабочей частью с черной излучающей полоской;
Клеммы и провода укладываются в подготовленные в отражающем материале углубления и закрепляются при помощи скотча.

Подключение и пробный пуск системы

После того как основные работы по укладке пленочного теплого пола своими руками завершена. Необходимо произвести подключение системы. Для этого надо выполнить порядок действий:

Провода подвести к блоку терморегуляции;
При необходимости использовать штатные соединители;
Подключение лучше всего выполнять под контролем специалиста или воспользоваться инструкцией по подключению, прилагаемой к комплекту теплого пола.

После подключения и проверки правильности всех соединений можно выполнить пробный запуск системы.

Укладка ламината

После того как система была полностью подготовлена и совершен пробный запуск, можно приступать к укладке ламината.

Между ламинированным покрытием и ИК теплым полом надо настелить полиэтиленовую пленку или гидроизоляционный материал. Отрезы надо укладывать внахлест и проклеивать между собой скотчем. Это необходимо для обеспечения безопасности эксплуатации теплого пола и обеспечения защиты от повреждений и избыточной влажности.

Далее, производят укладку ламинированного покрытия своими руками, в соответствии с инструкцией к данному напольному материалу.
