Как подключить электричество от столба к дому

Общие сведения

Если сравнивать устаревшие элетрокабели, в которых не было никакой изоляции, и СИП, то бесспорно вторые более надежные и отличаются большим количеством преимуществ.

Раньше при производстве электрокабеля изоляция вообще не предусматривалась, так как в те года не было таких материалов, которые были способны долгое время выдерживать большие нагрузки находясь на улице. Что естественно выливалось в большие проблемы потому, что провода закрепляются на опорных изоляторах и должны выдерживать необходимое междужильное расстояние. Конструкция из-за этого получается громоздкой. А при большом ветре не редким явлением являются перехлестывания и обрывания проводов, что естественно приводит к замыканиям и, в лучшем случае, простым отсутствием электричества.

СИП полностью покрыты изоляционным полиэтиленовым материалом.

Преимущества самонесущих проводов:

• Эксплуатация до сорока пяти лет;
• покрыты надежной изоляцией;
• стойкость к погодным условиям;
• стабильная работа даже в условиях нахлестывания проводов;
• работа при температурных условиях от минус шестидесяти до плюс пятидесяти градусов Цельсия.

Благодаря тому, что есть специальные односторонние прокалывающие зажимы, жилам не нужна защита, а с использованием шестигранной головки можно регулировать зажимы.

Необходимая арматура

Материалы, которые понадобятся для непосредственного подведения к стенам строения:

• Зажимы для ответвления 220-380В (4 или 8 );
• анкерная консольная опора для столба ЛЕП и стены строения;
• гильза из металла для проведения сквозь стену;
• анкерные зажимы;
• металл- игофрорукав;
• провода СИП.

Как будет производится проведение СИП вдоль наружней стены строения зависит от материала выполнения.

Получение разрешения на подземный ввод

Пример проекта ввода кабеля в дом

Для начала необходимо выполнить проект. Его разработкой должен заниматься специалист. Техническая документация, планы и чертежи должны соответствовать всем правилам и нормам. Проектировщик определяет марку кабеля, производит расчет сечения токопроводящих жил.

Чтобы получить проект, необходимо выполнить ряд технических условий. Для подключения дома к общей линии электропередач потребуется соответствующее разрешение. Например, соглашение на земляные работы оформляет служба, отвечающая за объекты и коммуникации.

Затем проводится трассировка земельного участка. Если в непосредственной близости от прокладываемого кабеля есть какие-либо коммуникации, необходимо пригласить их представителя для согласования позиции траншеи и контроля проводимых работ.

Обустройство системы водозабора

бурение скважины и установка кессона

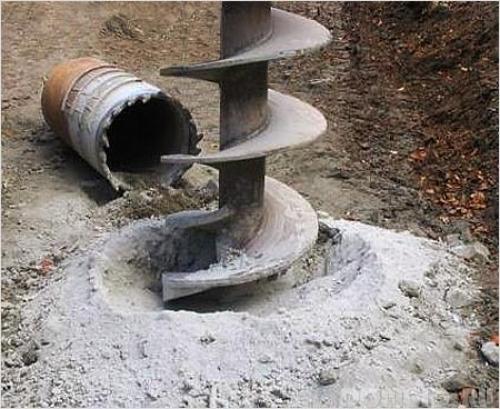

Процесс бурения скважины на воду – забор грунта при помощи специального бура. Зависимо от типа скважины и ее глубины, бурение можно выполнить самостоятельно, или воспользоваться услугами бурильных установок. Способ бурения (ударный, вращательный) будет зависеть от типа грунта.

❝Место вокруг размещения предполагаемой скважины не должно иметь каких-либо подземных путей и застроек. Для обустройства скважины надо выделить участок площадью – 4*6 м 2 ❞

Для бурения ручным способом используют:

Последовательность бурения скважины:

1. Тренога устанавливается над местом бурения скважины.
2. Для выемки верхних слоев грунта (1-1,5 м) надо использовать штыревой бур.
3. После прохождения верхнего слоя заменить штыревой бур обсадной трубой.
4. Бурение продолжается до достижения водоносного слоя.
5. После обнаружения нужного слоя, внутрь обсадной трубы надо вставить водопроводную оцинкованную трубу с фильтром на конце.

Муфтами соединить между собой отрезки трубы, обработать стыки герметиком.
Вынуть обсадную трубу.

Следующий шаг – обустройства кессона. Это помещение необходимо для защиты от грунтовых вод, промерзания и для обслуживания скважины. В кессоне будут соединяться выход трубы из скважины и водопровод, ведущий к дому.

Можно приобрести готовый корпус кессона, а можно сделать его самостоятельно из бетонных колец или кирпичей.

❝Кессон надо установить так, чтобы его дно и трубопровод были ниже уровня промерзания грунта, а крыша корпуса возвышалась над поверхностью – на 30 см❞

Порядок монтажа кессона:

1. Трубу скважины обкопать на глубину около 2,5-3-х метров. Диаметр ямы должен быть больше размеров кессона в два раза.
2. На дно залить бетонную подушку (толщина 20 см).
3. Установить кессон.
4. Обрезать трубу скважины – она должна выступать внутри кессона на 50 см.

На этом же уровне (2 м) надо выкопать траншею к дому для укладки водопроводной трубы.
Внешние стенки кессона надо гидроизолировать: обмазать битумной мастикой, приклеить рулонную гидроизоляцию.
Стенки кессона изнутри утеплить.
По контуру кессон залить бетонным раствором (толщина 30-40 см), не доходя до поверхности земли на 50 см.
После того, как бетон застынет, оставшееся пространство заполнить смесью сухого бетона и песка. Сверху присыпать грунтом.

выбор оптимального насоса

Для обеспечения подвода воды к потребителям с необходимым давлением, нужно устанавливать мощное оборудование для подъема воды. Это может быть автоматизированная насосная станция для водоснабжения частного дома или глубинный насос.

Насосная станция включает:

• водяной насос;
• гидроаккумулятор;
• реле давления.

❝Насосная станция подойдет для обслуживания неглубокой скважины (до 10 м), если расстояние от точки водозабора до конечного потребителя не более 10 метров❞

Автономную станцию можно использовать для обустройства водопровода на даче из скважины, а для обеспечения водой коттеджа или частного дома, лучше устанавливать глубинный насос – скважинный погружной роторный насос.

При выборе модели погружного насоса надо учитывать:

• напор насоса – сила давления, приложенная для того, чтобы протолкнуть воду;
• расход (производительность) насоса.

Необходимо определить требуемую мощность погружного насоса для обслуживания конкретной скважины. Рассмотрим на примере частного 2-х этажного дома для семьи из 4-х человек. Суммируем следующие показатели:

• глубина скважины (35 м);
• расстояние от гидроаккумулятора до выходного отверстия скважины в соотношении 1:10 (0,8);
• расстояние от уровня земли до наивысшей водозаборной точки (около 3,5 м – для 2-х этажного дома);
• требуемое давление в высокой точке водозабора (3);
• возможные потери в системе (около 2).

Таким образом: Напор насоса = 35+0,8+2+3+2=44,3 м

Пиковое потребление воды семьей 38 л/мин (2,28 м3/час) определяет производительность насоса.

монтаж глубинного насоса

Опускать насос в скважину надо очень аккуратно, чтоб не повредить оборудование. Для этого можно воспользоваться лебедкой для бурения скважины или тросами.

Последовательность погружения насоса:

1. Обратный клапан подсоединить к насосу.
2. Прикрепить обжимную муфту и соединить с наружным трубопроводом.
3. Через крепежные проушины продеть трос и зафиксировать его металлическими хомутами.
4. Прикрепить к тросу кабель питания и трубу.

Опустить насос на дно скважины и сделать отметку на тросе.
Насос поднять вверх на 1 метр.
После погружения на нужную глубину, надо закрепить трос в оголовке, который надет на обсадной трубе.
Через 5-10 минут насос наполниться водой и можно будет проверить его работу.

Следующий шаг после установки насоса – подведение трубопровода в дом и сборка автоматической системы водоснабжения.

Освещение

• Щит управления освещением
• Установка люстр и светильников
• Монтаж систем освещения
• Установка люминесцентных светильников
• Установка потолочных светильников
• Освещение лофт
• Установка светильников Армстронг
• Установка светильников Грильято
• Управление светом с пульта
• Установка точечных светильников и спотов
• Установка трековых светильников
• Освещение квартиры
• Установка фонарных столбов
• Уличное освещение
• Освещение склада
• Освещение парковки и автостоянки
• Освещение дорог
• Освещение улиц в СНТ
• Уличное светодиодное освещение
• Освещение подъездов многоквартирных домов
• Утилизация ламп и светильников
• Электрика и освещение под водой
• Освещение 36 вольт
• Освещение подвалов и чердаков
• Фасадное освещение
• Освещение уличной беседки
• Архитектурное освещение
• Световое оформление гирляндами
• Подключение светодиодной ленты
• Автономное и дежурное освещение
• Управление освещением
• Техническое обслуживание освещения
• Ремонт систем освещения
• Управление освещением из нескольких мест
• Сенсорные выключатели света
• Установка проходных выключателей
• Установка импульсного реле
• Подключение электродвигателей
• Подключение магнитного пускателя
• Подключение реле времени
• Подключение реле температуры

Основные элементы систем водоснабжения

Системы водоснабжения (населенного места либо промышленного предприятия) должны обеспечивать получение воды потребителями из природных источников, ее обязательную очистку, подачу к месту потребления. Чтобы выполнить эти задачи понадобятся следующие сооружения, которые входят в состав систем водоснабжения:

• водозаборные сооружения, с их помощью производится прием воды из тех или иных природных источников;
• насосные станции подают воду к местам очистки, хранения либо потребления;
• сооружения для проведения очистки воды;
• водопроводные сети, которые необходимы для транспортирования, подачи воды к месту ее потребления;
• башни, резервуары, которые играют роль регулирующих, запасных емкостей в водоснабжении.

Зависимо от местных природных условий, характера потребления воды, экономических соображений сама схема водоснабжения, ее составляющие элементы могут очень сильно меняться. Сильно влияет на схему водопровода принятый источник водоснабжения, а именно, его характер, качество воды в нем, мощность, расстояние от него до объекта, снабжаемого водой. Иногда для одного объекта используют несколько природных источников.

Определите, какая электропроводка у вас теперь

Важно! Перед описанием работ должен предостеречь, что любые работы связанные с электричеством, нужно проводить только при отключенном электропитании квартиры. Итак, с чего начать. Конечно же, с начала, а именно с места, откуда поступает электропитание в квартиру

В зависимости от типа дома, это может быть этажный распределительный щит или отдельный, квартирный щиток или симбиоз этажного и квартирного щитков

Конечно же, с начала, а именно с места, откуда поступает электропитание в квартиру. В зависимости от типа дома, это может быть этажный распределительный щит или отдельный, квартирный щиток или симбиоз этажного и квартирного щитков

Итак, с чего начать. Конечно же, с начала, а именно с места, откуда поступает электропитание в квартиру. В зависимости от типа дома, это может быть этажный распределительный щит или отдельный, квартирный щиток или симбиоз этажного и квартирного щитков.

Для начала, откроем этажный щиток и найдем автоматы защиты, которые «отвечают» за вашу квартиру. Должен быть один аппарат, который отключает все электропитание квартиры. Это вводное устройство. Им может быть автомат защиты, тогда он располагается слева в ряду ваших автоматов, или рубильник, тогда он располагается отдельно вверху или внизу, хотя могут быть варианты.

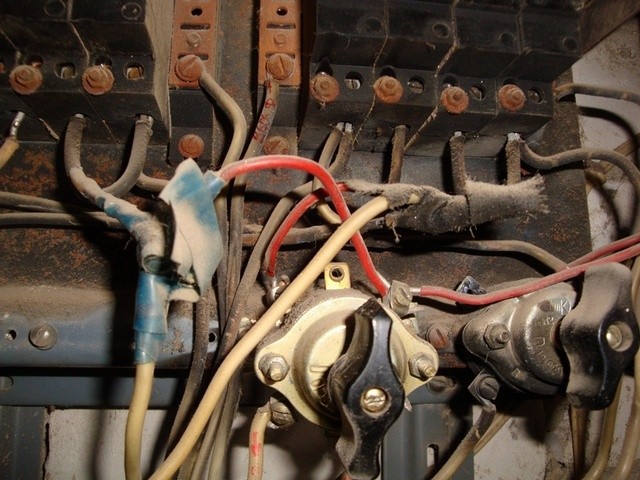

Фото старых этажных щитов

Заменить вводное устройство самостоятельно вам не удастся, так как нужно отключать электропитание всего (или части) подъезда, а это может сделать, только работник эксплуатационной организации. Но посмотреть номинал вводного автомата вы можете. Посмотреть и записать.

Идем далее. Смотрим, сколько автоматов защиты установлены для вашей квартиры. Их как минимум должно быть два. С электроплитой три. Один автомат это освещение. Второй автомат розетки. Третий автомат электроплита. Если у вас автоматов больше, то нужно определить какие автоматы, что отключают.

Примечание. Автомат защиты предназначен для защиты электропроводки от перенапряжения, короткого замыкания и простой коммуникации (включения, отключения электропитания).

Чтобы определить какие автоматы, что отключают, включите в квартире свет, включите в розетки осветительные приборы и простым отключением автоматов защиты посмотрите, что будет выключаться в квартире при последовательном отключении автоматов. Не пользуйтесь, для такой диагностики, сложными бытовыми приборами, чтобы избежать их порчи при резком отключении автомата.

Проанализируем ситуацию и определим, что делать дальше. Итак, после такой несложной диагностики, вы имеете схему своей старой электропроводки.

Она вполне может выглядеть так:

Определим этапы ремонта электропроводки.

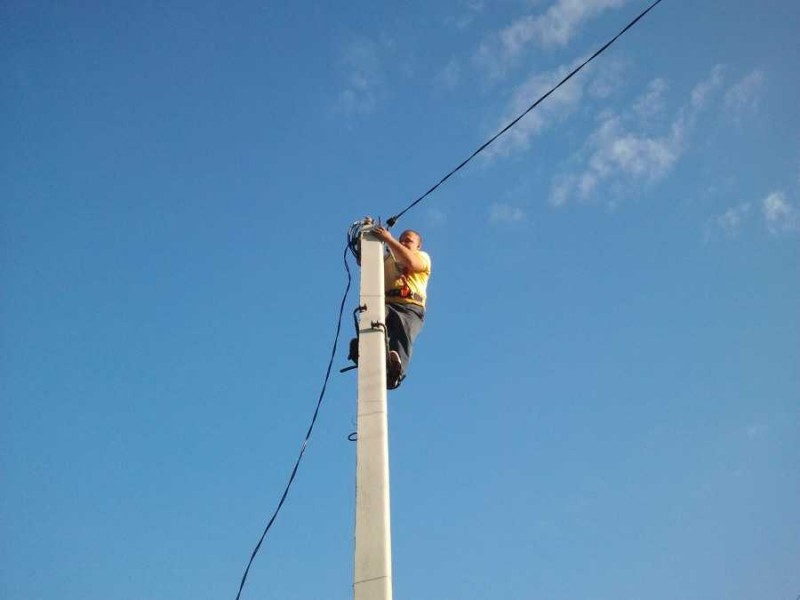

Подвод электроэнергии по воздуху

Такой способ является наиболее распространенным в индивидуальном строительстве. Он отличается малой трудоемкостью. При проведении этих работ требуется соблюдать следующий свод правил:

Подающий кабель должен крепиться к стене на высоте не 275 сантиметров от земли. Если её не хватает, то на стену ли крышу устанавливают специальную стойку из металлической трубы.

Верхняя часть трубы должна быть загнута вниз для того чтобы избежать попадания воды внутрь. Такую форму трубы называют гусак. К нему на керамические изоляторы крепятся провода, которые потом заводятся в металлическую трубу.

Подвод кабеля снаружи должен по возможности находиться как можно ближе к электрическому щиту дома. Это требуется, чтобы не проводить излишне длинную силовую линию между двумя этими точками.

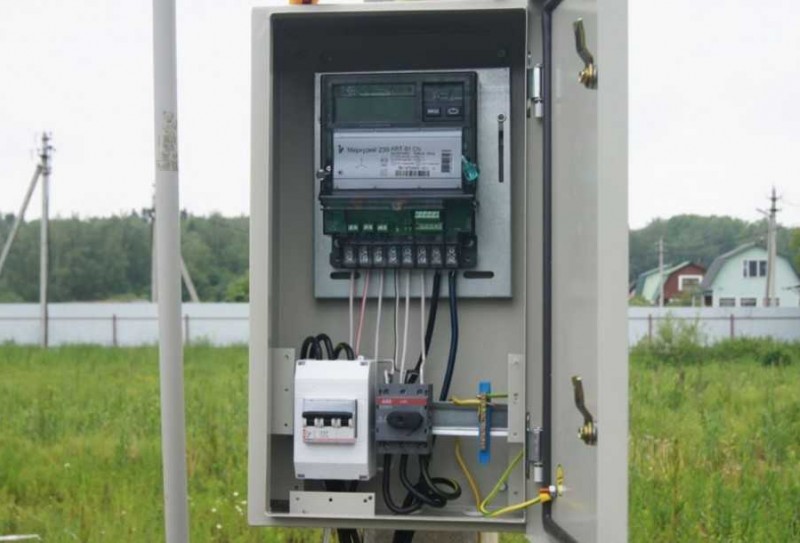

На стене рядом с креплением кабеля размещается металлический распределительный щит, в нем устанавливаются автоматические выключатели. В нем может быть также размещена дополнительная защита от скачков напряжения и молнии. От внешнего щита проводится короткий силовой провод к внутреннему распределительному щиту.

Для подсоединения можно применять медные и алюминиевые провода. Алюминиевый провод должен быть сечением не менее 16 мм. Требуемое сечение медного провода зависит от его длины. При длине до 10 метров медный провод должен быть сечением 4 мм. При большей длине требуется провод с сечением 6 мм.

Алюминиевый провод нельзя прокладывать внутри сгораемых конструкций. Поэтому при вводе электричества в деревянный дом обязателен переход на медные проводники. Для этого пользуются специальными колодками с клеммами или болтовыми соединениями.

Для линии можно воспользоваться самонесущими изолированными проводами (сокращенное название СИП). Они крепятся с помощью специальной арматуры и изоляторов. Если кабель не является самонесущим, то его нужно подвешивать с помощью металлического троса.

От места соприкосновения кабеля со стеной и до его ввода в электрический щит внутри дома он должен быть уложен в металлическую трубу. Её диаметр должен быть в четыре раза больше диаметра кабеля. Труба не должна иметь острых краев.

Этот способ подвода является наиболее простым и часто используемым. Его недостатком является возможность повреждения линии за счет механических воздействий.

Разновидности кабеля для сети на 15 кВт

Требуется знать, какой кабель использовать для ввода в частный дом: 3-х фазный или однофазный. Подключение при помощи первого варианта подразумевает уменьшение нагрузки на сеть и номинала вводного автомата. Недостатком является то, что размер распределительного щитка будет больше, чем при однофазном подключении, так как автоматы выключения питания будут занимать 3-4 модуля.

Также трёхфазные устройства защитного отключения имеют больший размер. Но такой тип вводного кабеля даёт возможность подключить к дому асинхронные электрические устройства, котлы, электроплиты или отопительные системы.

Так как в трёхфазной сети напряжение в 380 В, то для защиты потребуется трёхполосный автомат перед вводом сети в дом. Он поможет избежать опасности возникновения пожара и поражения током, а также даст защиту от короткого замыкания в электросети. Провода имеют различие по материалу, из которого изготовлена сердцевина. Медные кабеля имеют меньшее сопротивление, чем алюминиевые, но стоят дороже.


Провод на 15 кВт в разрезеИсточник elektrik-a.su

Кабели для проведения электросети имеют различие по типу ввода:

1. Воздушный. Для этого используются модели АВК, СИП или АВВГ (ВВГ). Они имеют возможность передавать ток до 1 кВ и выдерживать температуру от -50 до +48 °С. Недостатком воздушного ввода является применение перемычек, необходимых для нормального соединения кабеля с щитком. В правилах проведения электросети указывается, что такие перемычки недопустимы, но если согласовать этот момент компанией-поставщиком, то при установке соединения на него поместят пломбу.
2. Подземный. Для такого типа подключения используется провод АВБбШв (алюминиевый) или ВБбШв (медный) с бронированным покрытием, оцинкованными лентами и защитным шлангом. Это нужно для защиты кабеля от пробоя на землю или механических повреждений.

Для каждого вида подключения есть определённые нормы соединения и прокладки. При не правильной установке кабеля все электрические приборы могут подвергнуться короткому замыканию или поломке от перепадов напряжения, так как неправильное распределение мощности влечёт неэффективное использование сети.


3 фазы и нольИсточник isu.org.ua

Проект электрификации дома, дачи или участка

Проект электрификации дома, дачи или участка может разрабатывать только то предприятие, которое имеет право на проведение таких работ в виде государственной лицензии. Пользоваться услугами несертифицированных организаций не имеет смысла — проект не пройдет утверждение в местной РЭС и других уполномоченных органах. Полный комплект документации по подключению объекта к электрическим сетям включает в себя следующие исходные данные:

• топография участка и детальный план присоединения к линям электропередачи;
• схема подвода кабеля от столба-опоры до счетчика потребления электроэнергии;
• расчет номинала входной группы: автомата включения и ограничителя напряжения;
• проект шины заземления для всего объекта.

Для электрических сетей с трехфазным напряжением дополнительно рассчитывается номинальная мощность трансформатора, пропускные возможности сети и электрических шкафов. Готовый проект согласовывается в РЭС и местных органах самоуправления.

Принцип распределения электросети

Для начала нужно определиться с тем, что такое электрический ввод. Это граница между двумя сферами электроснабжения – внешней и внутренней. Это та самая линия, которая связывает домашнюю и муниципальную части электроснабжения

Поэтому знать, как сделать ввод электричества в дом со столба своими руками, крайне важно. Ведь на этом именно участке наивысшая нагрузка. Следовательно, требования к обустройству ввода самые высокие

Ресурс ввода втрое ниже, нежели электропроводки в самом доме

Следовательно, требования к обустройству ввода самые высокие. Ресурс ввода втрое ниже, нежели электропроводки в самом доме.

Судя по опыту электриков, существует несколько точек подключения:

1. В 95% случаев частные дома подключаются к электроснабжению от опор ВЛЭП.
2. Не более 1-2% случаев – к коллекторным узлам подземных кабельных трасс.
3. Примерно в 3-4% случаев подключение осуществляется к низким шинам трансформаторных подстанций.

Стоимость подключения электричества к земельному участку

Стоимость подключения электричества – понятие непостоянное и зависит оно от особенностей проекта, места расположения земельного участка, расстояния от земельного надела до источника электроэнергии.

Среди потребителей есть льготная категория граждан – те лица, которые запрашивают мощность потребления энергии до 15 кВт. Тогда электричество подключается бесплатно.

Согласно закону о подключении электричества к земельному участку за 550 рублей (вернее, это Постановление Правительства № 861 от 27.12.2004 г.). Если расстояние .от электросетей до границ участка заявителя меньше 500 м, то плата за подключение электроэнергии составит всего 550 руб.

Если возникла необходимость установить высотный столб подключения для электрификации участка, тогда цена за установку столба под электричество на участке будет зависеть от материала, из которого будет устанавливаться опора.

Цены на установку железобетонных столбов стартуют от 5 тыс. руб., за доставку и монтаж придется заплатить около 20 тыс. руб.

Не стоит экономить на услугах специалиста и пытаться самостоятельно монтировать столб. Только эксперты знают, где установить столб, чтобы была учтена роза ветров, на какую глубину закапывать столб, чтобы он не наклонился и не упал, на каком расстоянии ставить столбы друг возле друга и т. д.

Как подключить электричество за 550 рублей?

Если все условия касательно подключения электричества по льготной цене соблюдены, тогда заявителю нужно знать, как провести электричество на участок по льготному тарифу, что нужно для подключения:

1. Подать заявку на технологическое присоединение в районные электрические сети, в офис обслуживания или в личном кабинете на сайте электросетевой организации. В качестве приложений к заявке нужно подать план расположения энергопринимающего устройства с привязкой к ориентирам; копию документа, подтверждающего право собственности на объект; копию гражданского паспорта.
2. Дождаться, когда сетевая компания направит заявителю заполненный и подписанный ею проект договора в 2 экземплярах, а также технические условия. Договор должен содержать перечень мероприятий по технологическому присоединению, сроки, обязательства сторон по реализации мероприятий, ответственность сторон, порядок расчетов. На этом этапе заявитель должен внести оплату в размере 550 руб.
3. После оплаты сетевая компания приступает к выполнению работ до границ земельного участка заявителя, где расположено его энергопринимающее устройство. В то же время заявитель выполняет мероприятия в границах своего участка, на котором расположено энергопринимающеее устройство. На эти мероприятия у обеих сторон есть 6 месяцев для выполнения.
4. По окончанию работ специалисты сетевой компании проверяют выполнение технических условий и проводят осмотр энергопринимающего устройства. Если во время проверки будут выявлены несоответствия, тогда сетевая организация предоставляет информацию об обнаруженных нарушениях и доносит потребителю рекомендации по устранению дефектов.
5. Если работа была проведена в соответствии с тех условиями, тогда компания выдает потребителю: акт осмотра электроустановок, акт о выполнении технических условий, а также акт допуска прибора учета к эксплуатации.
6. Для начала электроснабжения заявителю следует заключить договор оказания услуг по передаче электрической энергии с сетевой организацией и договор купли-продажи электроэнергии с энергосбытовой организацией.

Порядок подсоединения

Чтобы вам было понятнее с чего начать, чтобы самостоятельно провести электричество на земельный участок, разделим действия на два этапа: организационные мероприятия (сбор документов, подача заявления и т.д.) и технические (в частности проектные и электромонтажные работы).

Получение разрешения

Организационные мероприятия, подразумевают под собой представление в энергоснабжающую организацию пакета документов, таких как:

• Копия паспорта гражданина РФ — владельца участка (в случае подачи заявления от другого лица, прилагается доверенность).
• Копия документа, подтверждающего право собственности на дом или дачный участок.
• План-схема участка с расположением энергопринимающих устройств и с обозначением ближайшей опоры линии электропередачи, а также с указанием точного расположения всех инженерных систем на территории участка, в том числе газопровода и труб водоснабжения.
• Однолинейная схема электрических сетей заявителя.
• Согласие на обработку персональных данных (в соответствии с требованиями Федерального Закона «О персональных данных» №152 от 27.07.2006 года.

Перечень необходимых документов и порядок их оформления и представления лучше уточнить в РЭС.

Данные участка могут быть представлены из публичной кадастровой карты, в которой участок можно найти по кадастровому номеру участка, указанному в документах на право собственности.

Есть такой момент, что если столб, от которого к вам можно подключить электричество, находится дальше 25 метров от границы участка, то чтобы провести свет на участок, придется устанавливать дополнительный столб, и скорее всего за свой счет.

Если с этим все в порядке и расстояния в пределах нормы, сложностей не возникнет, и действуя нашей рекомендации вы сможете выполнить проведение электричества на участок. На основании этих документов энергоснабжающая компания должна выдать технические условия, благодаря которым вы уже можете провести свет.

Согласно постановлению Правительства Российской Федерации номер 861 от 27.12.2004 (п.12) , энергоснабжающая  организация не имеет право Вам отказать, а в случае не возможности произвести подключение электричества в сроки, по техническим причинам, сообщить сроки их исполнения. Это может быть отсутствие технологической возможности подключения, данная линия работает на пределе своих возможностей, и подсоединение нового абонента приведет к аварии в сети. И чтобы провести свет к вашему дому нужна частичная или полная модернизация сети электроснабжения, что может затянуться на годы ожидания.

В случае положительного ответа, через месяц у Вас на руках будет документ договор на подключение и технические условия, с разрешённой мощностью до 16 кВт (для дачного дома и жилого дома отличаются), наименование прибора учета электричества, вводного рубильника, защитного устройства УЗО и герметичный бокс для наружной установки.

Технические мероприятия

Берем техническое условие и идем в специализированный магазин электротоваров. Приобретаем счетчик, автоматы, герметичный бокс для наружной установки счетчика электроэнергии.

Идем к себе на приусадебный участок устанавливаем бокс на наружную стену дома или же подготовленную опору, производим коммутацию в боксе согласно ПУЭ и схемы в техническом условии, или же за отдельную плату электромонтаж произведет специалист.

Дальше провода от уличного бокса нужно провести к распределительному щиту в вашем доме (в статье подразумевается наличие готовой электропроводки для включения света, или же подготовленного щита с УЗО и автоматами в помещении). Если щит учета стоит на отдельной опоре, далеко на границе вашего приусадебного участка, можно подвести кабель в земле в траншее к электрофицируемому дому. О том, как провести электропроводку под землей своими руками, мы подробно рассказывали.

Подключение электричества от столба к вводному щиту абонента произведут специалисты компании, которые также опломбируют счётчик и составят акт о подключении абонента. Разводка и прокладка электрической проводки должна производиться согласно действующим нормам и правилам с соблюдением техники безопасности.

В обязательном порядке, также нужно выполнить монтаж контура защитного заземления, в наш век технологий и электрических устройств совсем не будет лишним. О том, как сделать заземление в частном доме, мы рассказывали в соответствующей статье.

Дополнительно рекомендуем просмотреть видео, на котором показывается, как провести свет от столба к дому:

Подвод электричества к щиту

По воздуху

Для подключения дома к электросети воздушным способом рекомендуют использовать такие марки кабеля:

Это кабель с алюминиевыми жилами, виниловой изоляцией и коаксиальной оплеткой. Предназначен для передачи электроэнергии в сетях до 380 вольт. В силу конструктивных особенностей невозможно произвести несанкционированное подключение к электросети. Можно применять АВК для монтажа ввода от участка ВЛ к щиту учета. Температура эксплуатации от -45 до +45 градусов. Подходит для подсоединения напряжения 220 вольт, одна фаза и ноль. Из минусов использования этого кабеля для подключения к дому является необходимость применения специальной муфты для электрического присоединения.

СИП расшифровывается как самонесущий изолированный провод. Данный проводник применяется для воздушных линий электропередач до 1000 Вольт. Изоляция изготовлена из светостабилизированного сшитого полиэтилена. Температурный диапазон эксплуатации от -60 до + 50 градусов. Широкая номенклатура сечений и ценовой диапазон делает его идеальным кандидатом для подключения дома к электросети. Провод подходит для присоединения как однофазных потребителей (220 вольт), так и трехфазных (380 вольт). Из минусов можно выделить: использование специализированных муфт и неоднозначное отношение у инспекторов энергоснабжающих организаций к подключению данного типа подвода к прибору учета. Дело в том, что в правилах указано о не допустимости соединений на кабеле до узла учета. Линия должна проходить цельным куском, как показано на картинке ниже:

В силу специфики СИП не возможно завести в щит учета, не сделав переход на другой, более гибкий провод. Поэтому данный момент лучше предварительно согласовать с энергоснабжающей организацией, перед тем как вы решите выбрать кабель для подключения частного дома к сети. О том, как соединить СИП с медным кабелем, мы рассказали в отдельной статье. При этом учтите, что согласно главе 1.7. ПУЭ п. 1.7.131 сечение жил СИП не должно быть меньше 16 мм².

Расшифровка следующая — алюминиевый, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, голый (отсутствуют защитные покровы). Используется АВВГ на напряжение до 1 кВ. Предназначен для эксплуатации в умеренном, холодном и тропическом климате. Применяется для прокладки в воздухе, сырых и сухих помещениях, каналах, траншеях, частично затапливаемых помещениях с средней и сильной коррозийной активностью. Для воздушной прокладки необходимо использовать тросовую проводку. Проводник подходит для подключения потребителей к электросети как на 220, так и на 380 В.

Медный кабель ВВГ, полихлорвиниловая изоляция жил, полихлорвиниловая оболочка, без дополнительной защиты. Аналог АВВГ по исполнению и характеристикам, но с медными токоведущими жилами. Используется в сетях до 1000 вольт. В климатическом исполнении умеренный и холодный климат. Также применяется для прокладки на открытом воздухе, сухих и сырых помещениях, в туннелях и колодцах и т. д. Для воздушной проводки необходимо изготавливать тросовую проводку, трос используется в качестве несущего элемента, а он подвязан к нему через равные промежутки. Узнать как она изготавливается можно из статьи, на которую мы сослались. При этом учтите, что согласно тому же пункту 1.7.131 сечение медных кабелей в ответвлениях должно быть не менее 10 мм², а также то, что изоляция кабелей типа ВВГ и АВВГ разрушается под воздействием ультрафиолета. Такие кабели, кроме прокладки на тросе, лучше дополнительно защищать полипропиленовой гофрой, стойкой к ультрафиолету.

Ниже представленные таблицы выбора кабеля для подключения дома к электросети воздушным путем:

О том, как провести провод от столба к дому по воздуху, рассказывается на видео:

Этап согласования документации

Перед тем, как приступить непосредственно к самому подведению электричества, необходимо пройти этап согласования технической документации. Каждый регион имеет свои правила по осуществлению монтажных работ, поэтому единого совета в этом вопросе ждать не приходится. Все нюансы необходимо уточнять по месту.

На этой стадии составляется проект энергоснабжения, который нужно будет оплатить. В проекте указываются технические условия, соблюдение которых является обязательным, иначе электроснабжение осуществлено не будет.

После разрешения всех бумажных вопросов наступает время подключения. Для правильного ввода электричества в дом со столба необходимо иметь четкое представление о возможных его вариантах, о необходимых мерах защиты, способных предотвратить серьезные последствия.
