Последовательность строительства крыши дома

Монтаж гибкой черепицы (гонтов)

Перед укладкой гибкой черепицы необходимо нанести разметку кровли мелованным шнуром непосредственно на подкладочный ковёр. Горизонтальные линии проводятся с шагом, равным ширине 4-6 рядов черепицы, а вертикальные – с шагом, равным длине 1-2 гонтов. Разметка используется в качестве «справочной» сетки.

Общие правила:

• При монтаже в обязательном порядке чередуйте гонты черепицы из разных упаковок, чтобы добиться более естественного рисунка готовой кровли.
• Монтаж гибкой черепицы всегда начинается с нижнего ряда. При этом черепица, укладываемая на карнизную полосу, полностью промазывается с обратной стороны битумным клеем.
• В простых кровлях монтаж начинается от края кровли.
• В сложных кровлях – с середины.
• Лепестки гонтов должны перекрывать линию стыка карнизных полос.
• Нижняя кромка гонтов первого ряда должна отступать на 10 мм от нижней кромки карнизной полосы.
• Боковые торцы стыкуются без нахлёста.

Схемы крепления гвоздей

Уклон крыши меньше 45°

Черепица прибивается 3-мя гвоздями посередине нижней границы отрезка нижней клеевой полосы. По краям гонта вбиваются 2 гвоздя на расстоянии 25 мм от края.

Черепица прибивается 4-мя гвоздями посередине нижней границы отрезка нижней клеевой полосы.

Уклон крыши больше 45°

Черепица прибивается 6-ю гвоздями вдоль нижней границы клеевой полосы на расстоянии 25 мм вправо и влево от выреза. По краям гонта вбиваются 2 гвоздя на расстоянии 25 мм от края. Дополнительно вбиваются два гвоздя в верхние углы гонта.

Черепица прибивается 4-мя гвоздями по нижней границе клеевых полос и дополнительно двумя гвоздями в верхних углах гонта.

При любом уклоне крыши

При любом уклоне крыши данный вид черепицы прибивается 5-ю гвоздями по нижней границе клеевой полосы и дополнительно двумя гвоздями в верхних углах гонта.

Правила

• Гвозди вбиваются так, чтобы их шляпки закрывались черепицей из верхнего ряда.
• Торцы крайних в ряду гонтов обрезаются до нужной длины. Края гонтов со стороны обреза смазываются мастикой на глубину до 100 мм и приклеиваются к основанию.
• При отделке ендовы гонты обрезаются так, чтобы на дне ендовы оставалась открытая полоса ендового ковра шириной 100-150 мм. Края плиток со стороны ендовы промазываются мастикой на глубину до 100 мм.



Последующие (вышележащие) ряды монтируются со смещением на половину «лепестка». (Пример Вариант 1). Эта схема монтажа действительна для всех видов гонтов, кроме гонта, показанного в Варианте 3.

Вариант №1

Вариант №2

Вариант №3

В случае наличия влаги в упаковке гонты до монтажа необходимо разложить на 5-10 минут на свежем воздухе. Повышенная влажность связана с технологическими особенностями производства гибкой черепицы и возможна, если срок от изготовления гонтов до их монтажа не превышает нескольких недель. Влажность не сказывается на эксплуатационных свойствах кровли.

Как усилить каркас крыши

Если пролеты большие, и превышают 6 метров, необходимо усиление каркаса. Для этого уменьшают свободные пролеты стропил с помощью подкосов и стоек. При этом необходимо учитывать планировку дома. Дополнительные стойки не должны мешать людям. Напротив, они должны гармонично вписываться в интерьер здания.

Подкосы располагаются под углом (45 или 60 градусов). Не допускается, чтобы стойки опирались на пролет перекрытия. Они устанавливаются на стены или балки. Для этого также используют шпренгели, которые перекинуты между стенами.

Усиление односкатной крыши дома

Усиление двухскатной крыши дома

Чтобы уменьшить распор, используется затяжка. Распор может привести к тому что стропила разъедутся, если конструкция имеет висячие балки. Для сбора каркаса используются две затяжки, прикрепленные с обеих сторон от стропил. Фиксация производится с помощью саморезов, гвоздей или шпилек.

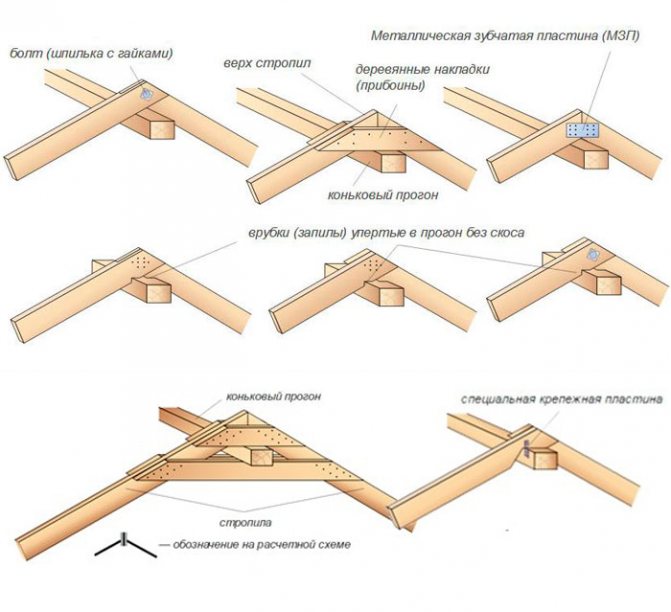

Как соединять каркас с прогоном

Вверху стропила опираются на прогоны, промежуточные или коньковые. Прогон изготовлен из бруса, сечение которого зависит от того, какова выбранная система, где расположен пролет и какую он имеет ширину. Они крепятся с помощью соединительных металлических пластин, болтов или гвоздей.

Расчет крыши дома

Перед тем, как делать крышу дома, необходимо выполнить расчеты всех конструктивных элементов, выполнить проектирование крыши дома. Оптимальным вариантом будет полноценное вычисление каждого показателя, но на практике это требуется редко.

Проще всего будет взять стандартные величины сечения элементов крыши, особенно если речь идет о типовой постройке:

• Мауэрлат – 150х150 мм;
• Стойки – 100х150 или 150х150 мм (точное значение зависит от сечения стропил);
• Подкосы – 100х150 или 50х150 (определяется индивидуально в зависимости от того, насколько удобно будет соединять подкосы со стропилами);
• Затяжки – 50х150 мм;
• Прогоны – 200х200 мм;
• Накладки – от 32 до 50 мм.

Точный расчет высоты и сечения выполняется исключительно для стропильных ног с учетом следующих параметров:

• Материал, используемый для кровли;
• Уровень атмосферных осадков в регионе (обычно для расчета принимаются значения, полученные в зимнее время);
• Шаг стропил;
• Пролет.

В принципе, расчет крыши дома своими руками можно выполнять не очень точно, до приблизительных значений – но в таком случае нужно добавить к результатам хотя бы небольшой запас прочности. Чтобы окончательно упростить процесс расчетов, можно воспользоваться онлайн-калькулятором или специальными таблицами стандартных значений.

Если мы делаем крышу дома своими руками, то зачастую приходится монтировать еще и утеплительный материал. В таком случае высота стропильных ног будет зависеть от толщины утеплителя. Монтаж теплоизоляционного слоя должен быть выполнен таким образом, чтобы материал располагался ниже несущих балок. Используя в качестве утеплителя минвату, стоит учесть, что ей требуется небольшой зазор, через который будет осуществляться вентиляция конструкции. Этот зазор можно просто оставить, если стропила достаточно высоки, или же смонтировать контробрешетку.

Стропильная система с висячими стропилами

Свое название схема получила потому, что верхние концы стропил не имеют специальной опоры (стойки), передающей нагрузку на несущий элемент здания. Верхние концы стропил как бы висят в воздухе, опираясь только друг на друга. Несущая способность стропил обеспечивается только за счет распора затяжки. Стропила испытывают в данной схеме деформации в нескольких направлениях. Под действием нагрузки стропило сжимает, выгибает дугой и поворачивает в горизонтальное положение.

Ригель на левом рисунке работает как на растяжение, так и на сжатие, в зависимости от величины и распределения нагрузки по скатам крыши.

Подвес (бабка) на правом рисунке испытывает деформацию растяжения.

Стропильная система с висячими стропилами имеет

• Не требует промежуточной опоры в виде устройства в доме внутренних несущих стен или перекрытий, рассчитанных на нагрузки крыши.
• Затяжки могут быть использованы в качестве несущих балок чердачного перекрытия.

• Детали стропильной системы нагружены сильнее, чем в других системах. При одинаковом размере крыши приходится применять детали большего сечения или увеличивать количество стропил. Все это увеличивает расход пиломатериалов, а значит и стоимость строительства крыши.
• Не применяется при малых углах наклона скатов, менее 30 град. При малых углах напряжение в деталях стропильной системы, а значит и их размер, значительно возрастают.
• Стропильная рама с висячими стропилами имеет меньшую жесткость, благодаря тому, что положение стропил взаимо зависимо. Например, деформация под действием нагрузки стропил на одном скате приводит к значительному изменению положения стропил и другого ската. Крыша «гуляет» и расшатывается, особенно при неравномерной нагрузке скатов. Страдает от этого, прежде всего, кровельное покрытие.
• В случае неравномерной нагрузки на один из скатов (снег, ветер) крыша с висячими стропилами оказывает значительное боковое давление на стены дома в сторону менее нагруженного ската.

Стропильную систему с висячими стропилами в частном домостроении рекомендуется применять для перекрытия пролетов до 6 м. Недостатки системы в этом случае менее выражены.

Стяжка и гидроизоляция

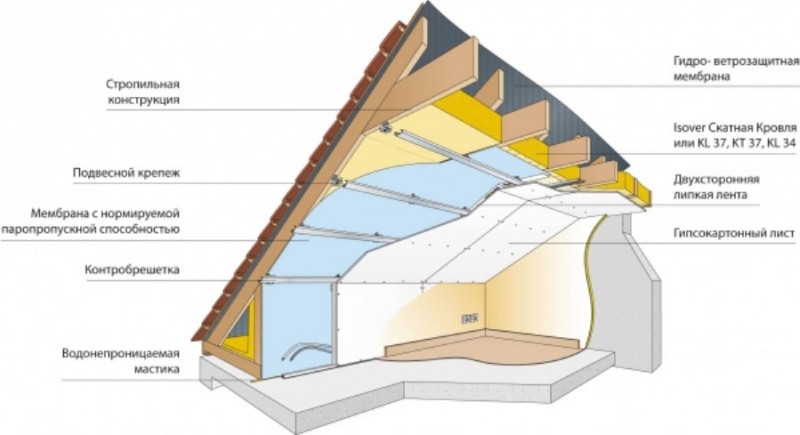

Схема гидроизоляции и теплоизоляции кровли.

Далее следует этап установки горизонтальных стяжек. Основная их функция – защита конструкции от «складывания» вовнутрь. Для этого применяют доски. Причем толщина досок для стяжек должна соответствовать толщине стропил. При укладке стяжек их нужно располагать так, чтобы они «распирали» прогоны. Крепят балки гвоздями или болтами. При помощи гвоздей нужно скрепить те доски, которые будут создавать свес карниза («кобылки»).

Следующий этап – нанесение гидроизоляционной пленки. Нужно раскатать пленку поверх стропил от одного края поверхности до другого, начиная снизу конструкции. Отрезав от рулона необходимую длину, продолжаем двигаться выше таким же способом, пока не покроем всю поверхность. Пленку прикрепляют строительным степлером. Если планируется строительство теплой кровли. под пленку нужно настелить утеплитель – стекловату или минеральную вату. Утеплитель нужно укладывать между балками стропил.

Каие типы кровельных покрытий существуют

При выборе материала необходимо, чтобы он соответствовал оптимальному соотношению комфорта для жизни, длительности службы, эстетики, а также легкости установки.

Среди основных типов крвельных покрытий, следует выделить следующие:

1. Глиняная (керамическая) черепица.

   Это один из самых древних и в то же время экологичных вариантов кровли. К тому же она огнеупорна и имеет длительный срок жизни. Она обеспечивает хорошую влаго- и теплозащиту. Отлично сочетается с самыми разными материалами, придает дому своеобразный уютный, гармоничный колорит. Но при этом имеет значительный вес, из-за чего приходится стропильную систему делать более мощной. Вторым недостатком этой черепицы является хрупкость. Кроме того, монтировать ее достаточно сложно, а из-за хрупкости нередко случается достаточно большой ее отход во время монтажных работ. Особенно если делается крыша своими руками.

2. Металлочерепица.

   Современный, удобный, легкий вариант кровельного покрытия. За счет того, что стальной профильный лист покрывается многослойной защитной краской, металлочерепица имеет достаточно долгий срок жизни и обладает хорошими водозащитными свойствами. Кроме того, она долго сохраняет свежий, нарядный вид, и вообще выглядит очень эстетично. Из недостатка можно назвать определенную сложность монтажа, поскольку здесь требуется точное совмещение деталей. Кроме того, она достаточно дорогостоящая.

3. Профнастил.

   Гораздо удобнее в монтаже, чем предыдущие варианты. Обеспечивает отличную защиту от влаги, обладает малым весом. Недостатком является то, что крыша из профнастила имеет несколько худшие показатели в плане экологичности. За счет большой поверхности листов в случае ошибок при монтаже может быть сорван при сильном ветре, ведь большие листы обладают немалой парусностью.

4. Битумная черепица.

   Этот материал также называют мягкой кровлей. Ее преимущества – хорошая шумо-, термо-, влагоизоляция, удобство монтажа на крышах любых форм и профилей. Она выпускается в разных цветовых вариантах, которые обеспечивают совпадение с цветами сооружения. Благодаря эластичности очень прочна. К преимуществам следует добавить также и невысокую цену этого материала.

Из экзотических кровельных материалов можно назвать тростник, который вошел в моду на западе в последние десятилетия. Материал хорош своей экологичностью, отличными теплозащитными свойствами и немалой устойчивостью к воздействию влаги.

Для пожарной безопасности и продления срока службы его обрабатывают специальными реактивами. Смотрится он очень оригинально, отлично может использоваться при строительстве крыши деревянного дома в стиле этно, создавая эффект изящной архаичности.

Крепление его не является особо затруднительным. Однако такая экологическая крыша является очень дорогостоящей за счет стоимости самого материала, его обработки и необходимости достаточно частой замены. Гораздо более частой чем для других перечисленных материалов.

Секреты проектирования

При проектировании крыши дома необходимо учитывать прочность и деформацию кровли.

Проектирование крыши дома подразумевает соблюдение основных условий:

• при уклоне ската кровли в 60 градусов и меньше опорная конструкция выдерживает нагрузку снега от 180 до 500 кг/м 2. а в том случае, если уклон больше, тогда нагрузка может не учитываться;
• стропила с уклоном до 30 градусов выдерживают нагрузку ветра до 35 кг/м 2 .

Проектирование кровли предполагает необходимость учитывать такие параметры, как:

Чтобы деревянные детали защитить от гниения, влаги и конденсата, их обрабатывают специальным составом, а чтобы усилить конструкцию, можно использовать металлические элементы. Чтобы проектирование и в дальнейшем монтаж крыши прошел технически грамотно и соответствовал всем действующим на территории России нормам, необходимо ознакомиться со СНиП.

После того как проектирование завершено и дизайн кровли утвержден и рассмотрен владельцем дома, необходимо приступать к монтажу, которое начинают с изготовления необходимых элементов. Но сначала готовят необходимые инструменты и материал:

• пила, молоток, клещи;
• гвоздодер, отвес, болгарка (если используют металлические элементы);
• ножницы по металлу, специальный молоток для крепления черепиц;
• гвозди, анкерные болты, покрытие для крыши (металлочерепица, черепица, шифер и др.)

Вальмовая крыша

Вальмовая система представляет собой четырехскатную конструкцию. Скаты состоят из треугольников и трапеций.

Видоизмененную конструкцию вальмовой системы называют полувальмовой. Различают голландскую и датскую полувальмовую конструкцию.

Особенности проектирования

Проект имеет довольно кропотливые расчеты, так как сама конструкция не является простой.

Особое внимание следует уделить моментам:

• производить расчет каждого ската отдельно;
• правильно рассчитать длину стропил и конька;
• учесть площадь окон и дымоходов;
• правильно рассчитать нагрузку.

ВНИМАНИЕ!
Для каркаса и конькового бруса следует использовать один материал. Эту особенность необходимо учитывать в проекте.

В затраты по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли

В затраты по проекту следует включать доборные элементы и дополнительные детали по обустройству кровли.

Угол уклона

На угол уклона влияют ветер и снег. Конструкция данного типа может быть обустроена под углом от 5° до 60°. Зависимость от природных показателей прямо пропорциональна.

Следует помнить об особенностях укладки кровельного покрытия: рекомендуемые показатели каждого покрытия напрямую зависят от угла ската.

Варианты расположения стропил

Классический каркас кроме основных стропильных ног состоит их элементов: мауэрлата, конька, накосных ног, других важных частей, которые обеспечивают прочность, участвуют в распределении нагрузки.

Стропильная система вальмовой крыши

Особенности монтажа

Монтаж вальмового типа крыш включает в себя последовательность крепления элементов:

• мауэрлата;
• балки;
• стоек;
• накосных ног. Далее по порядку устанавливаются другие элементы, в том числе обрешетка.

Плюсы и минусы

Вальмовые конструкции кроме презентабельного вида и прочности конструкции имеет ряд достоинств:

• наклон ребер снижает ветровую нагрузку;
• за счет особенности конструкции увеличивается площадь, что положительно влияет на теплообмен.

Недостатками вальмовой кровли является ее сложность и стоимость.

Вальмовая крыша

Как выбрать кровельные материалы

Разновидности кровельных материалов Кровельные материалы – это и надежность защиты помещения от влаги и холода, и экологичность, и соответствие архитектурному решению. Поэтому для выбора подходящего кровельного материала необходимо учитывать целый ряд факторов.

Разные кровельные материалы имеют различную «продолжительность жизни». Некоторые уязвимы для перепадов температуры и повышенной влажности, со временем они утрачивают качество. Другие обладают повышенной хрупкостью. Иные являются дорогими и в установке. Поэтому выбор должен диктоваться гармоничным соединением следующих параметров:

• Длительность службы. Простейший вариант кровли, до недавнего времени практически исчезнувший, а теперь активно продвигаемый в качестве экологичного – крыши из тростника. Они имеют очень хороший внешний вид, но срок их жизни невелик. Через несколько лет тростник придется заменять. В тоже время черепица и металлочерепица – долгоживущие и устойчивые к влаге варианты кровли.
• Удобство при монтаже. Крупные листы профнастила или стали располагаются на обрешетке очень легко, установка их производится быстро, но они не всегда создают наилучшие условия в плане экологии.
• Устойчивость к метеорологическим воздействиям. Керамическая черепица достаточно хрупка, но отлично защищает от влаги. Крыша из профнастила может повреждаться ветром. Поэтому следует определиться, насколько в конкретных условиях удобно использовать тот или иной тип кровли – стоит ли дом на открытом месте с сильными ветрами или, наоборот, прикрыт холмами, много ли солнца на него попадает и другие подобные нюансы.
• Создание оптимальных условий для проживания. Самыми экологичными и «дышащими», обеспечивающими наилучшие условия для жильцов вариантами кровли является керамическая черепица и обработанный тростник. Хотя при этом они имеют ряд других недостатков, как малый срок службы, или хрупкость. Мансардные крыши лучше делать именно из таких экологических материалов, иначе помещения мансард могут оказаться крайне некомфортными. Например, раскаляясь под стальной крышей.
• Соответствие архитектурному решению. Хотя в настоящее время кровля изготавливается из качественных материалов, внешний вид некоторых из них может не соответствовать стилю архитектурного сооружения. Поэтому необходимо учитывать, насколько данный вариант кровли впишется в проект, иначе здание приобретет вульгарный и уродливый вид.

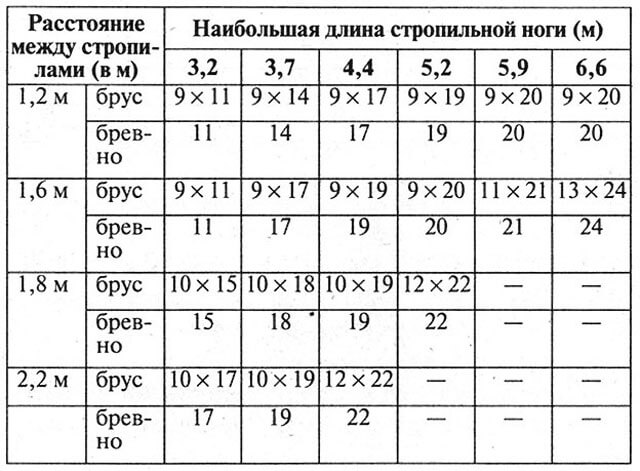

Расчет стропильных ног

Важное подготовительное мероприятие, от которого зависит несущая способность системы в целом. Самостоятельно провести расчет, если вы в этом не разбираетесь, невозможно

Поэтому обыватели пользуются онлайн калькуляторами либо таблицами. В основе расчетных манипуляций лежит сечение брусков (в мм) или досок, зависящее от длины ног и шага установки.

Зависимость такая: чем длиннее ноги и больше расстояние между ними, тем больше должно быть сечение брусов. К примеру:

• шаг установки 2,15 м, длина стропилы 3 м, для этого используют брус сечением 100х150 мм;

• шаг 1,4, длина 3, сечение 75х125 мм;

• шаг 2,15, длина 5 м, сечение 100х250;

• шаг 0,9, длина 5,5, сечение 50х200 мм.

Для каждой позиции найдется свой параметр применяемых брусков. Таблицы есть в свободном доступе.

Схема распределения стропильных ногИсточник chaos-heart.ru

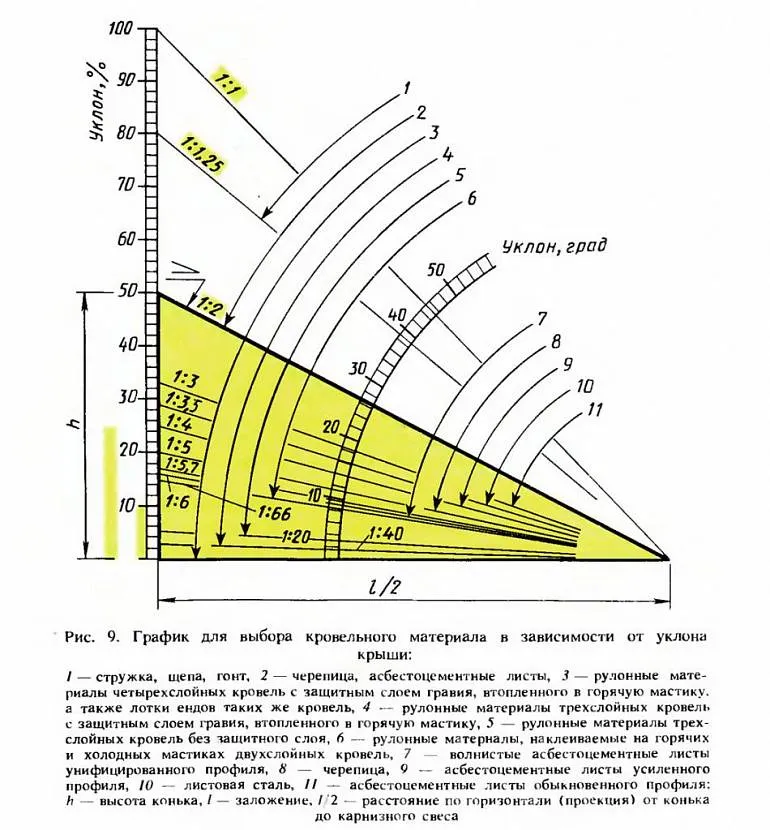

Уклон скатов

Определить уклон конструкции двухскатной крыши непросто. Учитывают вид кровельного покрытия. Зависимость такая:

• если используется асбоцементный шифер, то угол должен быть не меньше 22°, снижение данного параметра приведет к протечкам в местах стыковки соседних листов;
• металлочерепица – угол в 14°;
• профнастил — 12°;
• битумная черепица – угол не должен превышать 15°, в противном случае появляется вероятность сползания покрытия с обрешетки;
• рулонный материал (рубероид, толь и прочие) – наклон в пределах 3-25°.

Но здесь есть один нюанс. Чем круче крыша, тем меньше нагрузок действует на ее скаты, потому что дождевая вода и снег быстро сходят с поверхностей. Но при этом увеличивается парусность конструкции. То есть ветровые нагрузки увеличиваются. При этом высокие крыши – это возрастание затрат на стройматериалы, которые повышают себестоимость сооружения.

Угол наклона скатов крышиИсточник arhplan.ru

Конструкционные различия каркасов – популярные конфигурации

Несмотря на высокий интерес к плоским крышам, лидером по популярности все-таки являются скатные кровли, к которым с некоторыми натяжками можно отнести и шатровые крыши. Поэтому при определении оптимальной конструкции преимущественно выбирают из следующих вариантов:

Односкатные

Такая конструкция является наклонной плоскостью, которая опирается на внешние разновысотные несущие стены. Ею снабжают хозяйственные постройки (гараж, веранда, сарай). Ее достоинствами считают простоту монтажа, экономичность и простоту ремонта. Недостатки: выбор такой крыши исключает устройство чердака; сильный ветер может сорвать даже хорошо закреплённую кровлю. Но современные материалы значительно повышают как красоту, так и прочность односкатных крыш частных домов – фото ниже показывает одно из решений, позволяющее сделать двухэтажный дом с мансардой.

Односкатная крыша в современном стилеИсточник houzz.es

Двускатные

Классические варианты крыши частного дома, надежно защищающие от непогоды в различных климатических условиях. Такие конструкции просты в монтаже и надежны в эксплуатации; для кровли можно подбирать любой материал. Основу составляют 2 ската (уклона), опирающиеся на две равновысотные стены.

Достоинства:

• Самоочищение от снега, маленькая вероятность протекания.
• Большой выбор доступных материалов при изготовлении.
• Возможность обустройства чердачного помещения.

Недостатки:

• Затрудненный монтаж из-за наклона кровли.
• Слабый элемент конструкции – ендова (внутренний угол в месте стыка скатов), на которую приходится максимальное климатическое воздействие.

Многощипцовая крышаИсточник vermonttimberworks.com

Комбинированные (многощипцовые)

Многощипцовые (ендовые) каркасы являются одними из самых сложных. Необходимость в такой конфигурации возникает, если особенность планировки здания не позволяет использовать более простую конструкцию. Особенностями многощипцовых форм считают:

• Сложный монтаж дополнительных пересечений, требующий профессиональных знаний и хорошей погоды.
• Дополнительные затраты материалов и времени, большое количество отходного материала.
• Чтобы исключить проблемы с появлением конденсата, проводится качественное паро- и гидроизолирование, обустраивается качественная вентиляция.

Вальмовые и полувальмовые

Вальмовая крыша состоит из четырех поверхностей (скатов). Два больших по площади ската имеют форму равнобедренной трапеции, два боковых – треугольные (вальмы). В полувальмовых кровлях (их еще называют голландскими) вальма принимает усеченный вид, из-за чего на торцах здания образуются свесы с маленьким вылетом и меньшим углом наклона.

Такие виды кровли для крыши частного дома сложны в конструкции и монтаже (требуют усиления стропильной системы), зато экономичны по расходу материала; они оправдывают себя в северных районах с сильными ветрами.

Вальмовая крышаИсточник roofsrustulsa.com

Шатровые

Крыша состоит из скатов в форме равнобедренных треугольников, сходящихся в одной точке. Такую конструкцию, подразумевающую возведение мансардного этажа, сложно проектировать; смягчающее обстоятельство – минимум расходных материалов. Аэродинамическая форма кровли помогает противостоять ветрам.

Особый класс крыш составляют круглые (купольные) крыши, повторяющие форму фигуры вращения. Подобные кровли можно увидеть на культовых сооружениях; они устанавливаются на стадионах, бассейнах, промышленных зданиях, верандах и зимних садах, и все чаще – в частном строительстве.

Сводчатые (арочные)

Сводчатая (арочная) крыша может проектироваться над мансардным помещением, холлом, зимним садом или входом. В основе помещают несущую конструкцию, выполненную из металла, бетона или дерева. Покрытием служит оцинкованная сталь, гонт (дранка), стекло, поликарбонат, прозрачный шифер. Такое решение практично и оригинально; покрытие устойчиво к ветру, а использование прозрачного материала позволяет экономить электроэнергию.

Сводчатая крышаИсточник superfb.site

Геодезические

Обычная купольная кровля создается на основе каркаса изогнутой формы.

Геодезическая купольная крыша позволяет получить конструкцию сферической формы без использования стропил и вертикальных упоров. Каркас монтируется из треугольных элементов, собранных из брусков. Между собой бруски соединяются металлическими соединителями; между рядами монтируется связывающий брус.
