Приточный клапан на пластиковые окна своими руками

Рейтинг популярных марок

Известные производители вентиляционных устройств не нуждаются в дополнительной рекламе, так как давно присутствуют на российском рынке и зарекомендовали себя только с лучшей стороны. Их продукция является передовой и имеет массу плюсов по сравнению с менее популярными конкурентами. Рассмотрим некоторые из них.

1 место – российская компания AIR BOX

Ассортимент предлагаемой продукции невелик, однако среди приточных вентиляционных клапанов для окон AIR BOX несложно отыскать нужный вариант, так как есть ручные и автоматические, с фрезеровкой и без нее.

Можно выбрать модель из трех серий: Комфорт, Стандарт и Комфорт С. Клапаны Comfort имеют два варианта монтажа – встроенный и закрепленный на раме сверху. В зависимости от установки немного меняется производительность устройства: без фрезеровки она достигает 31 м³/ч, с прорезыванием специального отверстия увеличивается до 42 м³/ч. Регулировка моделей производится вручную.

После монтажа AIR BOX сливается с пластиковой основой

Для любителей автоматических приборов предлагается серия Standart. Автоматика ограничена и направлена на регулировку скорости воздушных уличных масс. Если усиливается ветер, подвижные элементы переходят в иное положение, тем самым ослабляя напор. Это необходимо для защиты дома от сквозняков. Но приточный клапан AIR BOX Standart для окон ПВХ имеет и весьма значимый минус – низкую производительность. Он пропускает всего 5 м³/ч.

Модели Comfort S предназначены для деревянных рам. Перед установкой в горизонтальной верхней перекладине необходимо прорезать три отверстия: два для вставки элементов прибора и третье для крепежа. Производительность устройств – 41 м³/ч.

2 место – французский производитель AERECO

Сегодня выпускают три оконные серии приточных клапанов Аэрэко на пластиковые окна: ЕММ², EHA², EMM. Все они являются гигрорегулируемыми. Это значит, что при изменении влажности в комнате приборы самостоятельно меняют положение элементов и уменьшают или увеличивают расход воздуха.

Конструкция Аэрэко EMM в разрезе

Наличие защитного козырька у конструкций ЕММ² и EMM позволяет снизить степень шума до 37 дБ. Модели серии EHA² обладают усовершенствованным дизайном и оборудованы ручным переключателем. У модификации EMM существует возможность регулировки воздушной струи: вертикально или под уклоном.

3 место – польская марка VENTAIR

Приточные устройства удачно совместили эстетику, функциональность и умеренную стоимость. Производительности приборов достаточно для проветривания жилых помещений – до 25 м³/ч. Регулировка устройств происходит автоматически, благодаря перепадам давления и влажности.

Преимущество моделей в том, что они зимой или в ветреные дни снижают поток поступающего воздуха, тем самым защищая от сквозняков и потери тепла в помещении.

Кроме перечисленных производителей, хорошо себя зарекомендовала продукция под марками Systemair, Vents, SINAX AIR, Rehau, Fläkt Woods, Gealan, ALDES, SIEGENIA-AUBI.

Монтаж оконной вентиляции своими руками

Для самостоятельной врезки клапана необходимо учесть несколько важных моментов:

• работу лучше проводить в тёплое время года;
• створку окна придётся снять с петель;
• надёжно установить снятую конструкцию в наклонном или вертикальном положении;
• позаботиться об освещении;
• подготовить необходимый инструмент.

Действовать нужно аккуратно, соблюдать точность, при сверлении, пропиливании или подрезке не повредить уплотнитель створки. Клапан врезается в верхней части рамы.

Как установить с фрезеровкой?

Для этой работы понадобится:

• электрическая дрель или шуруповёрт;
• свёрла диаметром 5 мм и 10 мм;
• электролобзик;
• напильник;
• карандаш или маркер;
• саморезы;
• силиконовый герметик.

Кроме того, облегчит работу шаблон для разметки отверстий. Изготовить его можно самостоятельно из ДВП, оргалита или тонкой фанеры.

Процесс установки по этапам:

1. Разметка. При помощи шаблона отметить контур врезки прибора и точки для сверления отверстий.
2. Фрезеровка. Высверлить ряд отверстий, которые затем при помощи лобзика объединить в паз. Края пластика загладить мелкозернистым напильником. Оконные камеры, открытые в результате резки, заполняются герметиком.
3. Установка планки. Тыльную сторону монтажной планки обработать герметиком, аккуратно прижать к створке и закрепить саморезами.
4. Монтаж клапана:
   1. Внутренний блок установить на планку и защёлкнуть крепежи.
   2. Впускную крышку закрепить саморезами с внешней стороны рамы.
5. Завершение. Промазать герметиком стыки и швы. Навесить створку.

При работе в открытом проёме окна обязательно используйте страховку!

Видео об установке приточного клапана с применением фрезеровки:

Установка вентклапана без фрезеровки

Установка клапана без перфорации пластиковой рамы выполняется легче, не требует специальных навыков и не занимает много времени.

Вам понадобится:

• острый строительный нож;
• шуруповёрт;
• маркер;
• линейка.

Набор для установки устройства – длинный и короткие уплотнители, заглушки для фиксации, саморезы – поставляются в комплекте с прибором. Проверяйте при покупке!

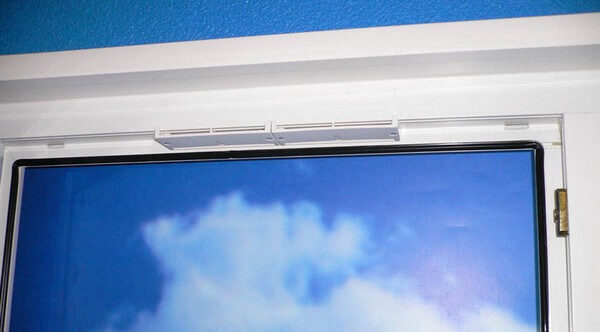

1. Необходимо выбрать место расположения клапана в верхней части створки, проследив при этом, чтобы короб устройства не перекрывал фурнитуру.
2. Сделать разметку карандашом или маркером.

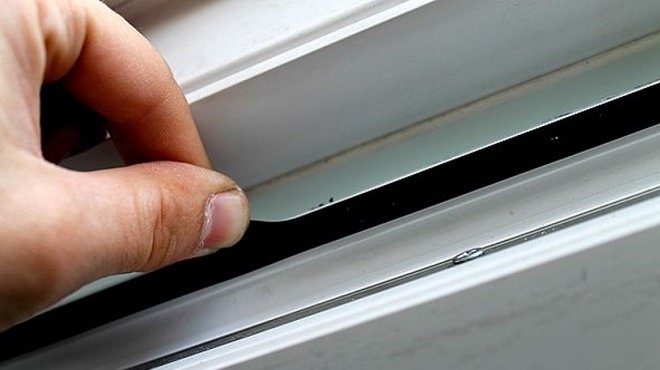

3. Затем острым ножом аккуратно надрезать в отмеченных точках уплотнитель створки и вынуть его из паза.
4. В открывшийся паз поместить крепёжные дюбеля – один в центр и два по краям. Сняв защитную плёнку с клеящейся полосы, прижать прибор к створке. При этом следует проследить, чтобы отверстия в корпусе приточника совпали с положением дюбелей. Прибор крепится саморезами, которые вкручиваются через отверстия в установленные в пазе дюбели.
5. После этого следует закрыть паз маленькими уплотнителями из комплекта.

Возможно, понадобится также заменить на более тонкий уплотнитель рамы.

Видео об установке приточного клапана на пластиковое окно без фрезеровки:

Регулировка притока воздуха

Если клапан имеет ручное управление, после завершения монтажа нужно настроить положение задвижки, отрегулировав приток воздуха. Обычно в правом положении циркуляция максимальная, левое – это полное закрытие щели.

В случае когда клапан оснащён автоматическими системами регулировки, лучше не вмешиваться в этот процесс: можно повредить устройство и свести на нет полезные функции прибора.

Принцип работы

Функционирование этого элемента происходит следующим образом:

• Воздух поступает в телескопическое отверстие;
• Очищается от некоторых вредных элементов;
• Проникает внутрь помещения.

Во время этого процесса излишки углекислого газа выдавливаются. Происходит это из-за разницы давления, так как поступает холодный воздух, а вымещается теплый (рекомендуемое значение температуры – не более 5 градусов по Цельсию). Если нарушить показатель, никакой разницы не возникнет, а прибор будет неэффективен. Поэтому если человек живет в теплых областях, то нужда в этом приборе отпадает, так как легче проветривать помещения вручную. Потеря тепла будет, но не такая критичная, как в холодное время.

Как действует приточный клапан?

Данная конструкция представляет собой небольшую щель с несколькими заслонками в устройстве оконного проема. Именно они участвуют в нормализации воздухообмена.

Обратите внимание!

• Самая тихая вытяжка на кухню — самые эффективные системы вытяжки и особенности их монтажа

• Вентиляция в частном доме своими руками: фото описание как правильно сделать систему вентиляции

• Правильная вентиляция в гараже своими руками — особенности проектирования и применения в гараже системы вентиляции

Принцип работы данной конструкции основан на разнице давления климата внутри квартиры и воздухом за её пределами. Чтобы изделие эффективно работало необходимо обеспечить ему дополнительную вентиляцию.

Что входит в стандартный набор вентиляционного клапана? Данная конструкция состоит из:

• Воздухозаборника. Его монтируют за пределами пластиковых окон. Механизм оснащен дополнительными решётками, предотвращающими попадание насекомых и излишков влаги;
• Небольшая сквозная щель. Её делают при помощи специального оборудования в конструкции пластиковой рамы;
• Внутренняя часть. Её монтируют внутри жилого пространства. В устройстве конструкции предусмотрен блок для регулировки скорости подачи холодного воздуха.

Свежий поток из улицы проникает через воздухозаборник. После чего он перемещается по форсункам и попадает в жилое помещение. Воздушные массы внутри пространства под действием давления вытесняются через форсунки в воздухозаборник и таким образом покидают квартиру или дом.

Проветривание как способ вентиляции помещения с пластиковыми окнами ПВХ

Установка фурнитуры современных герметичных пластиковых окон пвх позволяет распахнуть створки, наклонить их или сделать “щелевое” открывание для проветривания, но в силу ряда технических и психологических причин далеко не всегда жильцы этим пользуются по следующим причинам:

1. Назойливая реклама. Производителей пластиковых окон создали у потребителей представление о современном окне, как об окне, из которого НЕ ДУЕТ. Да и собственный житейский опыт многолетнего заклеивания щелей в старых окнах на зиму подсказывает людям, что зимой лучше окна не открывать.

Получается некоторый парадокс: чтобы в квартире было тепло и тихо, надо держать пластиковые окна закрытыми, а чтобы не было духоты и конденсата на стеклах, надо постоянно открывать пластиковые окна!

2. Человеку необходимо минимум 25м³ свежего воздуха в час для обеспечения нормальной жизнедеятельности и поддержания достаточной трудоспособности.

Это означает, что каждый час надо полностью заменять внутренний воздух (ударное или сквозное проветривание). 24 раза в сутки на 5 минут никто и никогда не будет открывать окно пвх (особенно ночью!), поэтому проветривание в том виде, в котором оно есть, не обеспечивает нормы по вентиляции!

3. При открывании окна даже в режиме «щелевого» проветривания внешний воздух
попадает внутрь с уровня подоконника, вызывая сквозняки в зоне нахождения людей!

4. Шумоизоляция оконного блока является одним из основных критериев при выборе современного окна, однако индекс изоляции воздушного шума составляет:

Режим проветривания	Индекс изоляции воздушного шума, дБ
Окно пвх ЗАКРЫТО	34
Створка окна пвх установка в РЕЖИМЕ ЩЕЛЕВОГО ПРОВЕТРИВАНИЯ	18
Створка окна пвх установка в РЕЖИМЕ ПРОВЕТРИВАНИЯ (ОТКИНУТО)	9

И здесь мы видим парадокс: покупая дорогие многопрофильные оконные системы со звукоизоляционными стеклопакетами, мы лишаем окно всех шумоизоляционных характеристик лишь чуть-чуть его приоткрыв!

Проветривание помещения простым открыванием окна, даже в режиме “щелевого проветривания”, имеет также и другие негативные последствия:

резкий перепад температур;
загрязнение помещения пылью и проникновение в него аллергенной пыльцы;
снижению безопасности в плане несанкционированного доступа в помещение из вне (открытое окно, особенно на нижних этажах, привлекает внимание).

Все вышеперечисленное приводит к тому, что жильцы, несмотря на все преимущества современных окон, испытывают дискомфорт из-за нарушения воздухообмена в жилом
помещении, но неохотно используют возможности фурнитуры окна для вентилирования.

Какие приточные клапаны бывают

Клапаны бывают трех типов:

• деревянные;
• металлические;
• пластиковые.

Устройство вентиляции может регулироваться с помощью:

• электродвигателя;
• вручную;
• шнуром;
• штангой.

Клапан в активном состоянии

В зависимости от конструкции клапанов, используется 3 стандартных эксплуатационных режима:

• Когда он открыт и в дом проникает воздух с улицы. В техническом паспорте при покупке клапана указывается максимальная пропускающая способность данного устройства. Стандартные показатели 35-50 м3 в 1 час.
• Клапан может находиться в прикрытом режиме, тогда воздух поступает в квартиру с интенсивностью 5 м3 в 1 час.
• Если клапан регулируется автоматически, то он будет включаться при повышении уровня влажности.

Способы обустройства

Вентиляция через притвор

Приточная вентиляция на пластиковые окна может быть реализована несколькими способами. Самый простой, и самый очевидный – это проветривание. Во всяком случае, именно на него рассчитывает большинство покупателей ПВХ-конструкций.

Откидное открывание часто позиционируют как универсальное решение для проветривания

Справедливости ради я должен отметить, что проветривание в современных моделях окон организовано сравнительно неплохо. Во всяком случае, есть несколько конструктивных решений, которые обеспечивают воздухообмен с разной интенсивностью.

Наиболее распространенные я опишу в таблице ниже:

Механизм	Использование для вентиляции
Поворотное открывание	Собственно, самая простая методика: мы просто открываем створку и впускаем свежий воздух. Используется в основном для «залпового» проветривания, ну и летом – тогда вообще окна находятся в открытом положении постоянно. Основные неудобства связаны с безопасностью, особенно если в доме есть дети или коты. Риск захлопывания створки порывом ветра тоже существует, но его можно свести к минимуму, установив специальный ограничитель или фиксатор.
Откидное открывание	Возможность открывать створку «на откид» — важный плюс фурнитурных систем ПВХ-конструкций. В таком положении окно пропускает достаточно воздуха, но при этом остается вполне безопасным.
Щелевое проветривание	Этот вариант очень удобен для постоянного использования в теплое время года. В фурнитурный комплекс встраивается дополнительный элемент, который позволяет при повороте ручки на 450 лишь чуть-чуть приоткрывать створку, оставляя небольшую щель по периметру для постоянного доступа воздуха.
Ступенчатое проветривание	Вариант, объединяющий преимущества двух предыдущих. Изменяя положение оконной ручки, мы получаем возможность регулировать ширину зазора между створкой в откидном положении и рамой: от минимального до почти полностью открытого.

У всех этих механизмов есть один ключевой недостаток: они работают, только если мы не забудем поставить окно на проветривание. А это значит, что в холодное время года мы будем практически лишены свежего воздуха, особенно ночью: кто же оставит окно в спальне приоткрытым, если и так на счету каждый градус!

Кроме того, окно, створка которого зафиксирована в полуоткрытом положении (даже если там всего лишь небольшая щель), является более уязвимым для проникновения извне. И если от насекомых нас защищает москитная сетка, то злоумышленнику справиться с запорной системой будет на порядок проще. Так что в группу риска попадают владельцы частных домов, а также квартир на первых и (парадоксально, но так и есть) последних этажах.

Створка при ступенчатом проветривании в разных положениях

В общем, недостатков хватает, так что сегодня становятся все более популярными пластиковые окна с клапаном приточной вентиляции.

Приточные клапаны

Для обеспечения притока воздуха в комнату с установленным металлопластиковым окном все чаще используются специальные устройства. Они в автоматическом или ручном режиме регулируют поступление воздуха в помещение, при этом работают практически постоянно.

Приточный стеновой клапан внутри квартиры

На рынке можно найти несколько моделей приточных клапанов:

1. Стеновые – появились раньше всего, но при этом и по сей день не теряют популярности. Для установки такого клапана в стене пробуривается отверстие, которое никак не затрагивает окно. Клапан работает в одностороннем режиме, т.е. только впускает воздух. Интенсивность работы регулируется либо механической, либо электронной системой.
2. Оконные механические – самые простые и самые компактные устройства. По большому счету, такой приточный клапан представляет собой створку, которая закрывает отверстие в верхней части оконной рамы. Нужен приток – отверстие открыто, не нужен – закрыто полностью или до минимального воздухопропускания.

Клапан приточной вентиляции для окон пластиковых: принцип действия

1. Оконные гигроскопические – самые современные, на мой взгляд, модели. Внутри такого клапана находится датчик, реагирующий на влажность: как только этот параметр поднимается выше определённого уровня, створка открывается, впуская свежий воздух. Это позволяет регулировать интенсивность воздухообмена в зависимости от уровня потребления кислорода.

Распределение тепловых потоков при циркуляции приточного воздуха

В большинстве случаев оконная вентиляционная система монтируется на верхнюю часть рамы. Это позволяет компенсировать теплопотери: холодный воздух попадает в верхнюю часть комнаты, т.е. в самое теплое место. Пока он опустится на уровень 1,5 -1,7 м, он достаточно прогреется, чтобы мы не ощущали дискомфорта.

Популярные марки клапанов приточной вентиляции

Наиболее востребованными у покупателей такого рода продукции, являются следующие бренды:

• Air-Box;
• Aereco.

Различие кроется только в способе их монтажа. Первый закрепляется на створке окна без фрезеровки, а второй – с фрезеровкой (с повреждением створки).

На сегодняшний день оснащение пластикового окна клапаном для проветривания – довольно редкое явление. Не все видят пользу в таком усовершенствовании оконной конструкции. Однако на здоровье не принято экономить.

Доплатив буквально чуть-чуть, можно обеспечить помещение эффективной системой проветривания, в которой участие человека было бы сведено к минимуму.

Приточный вентиляционный клапан: установка на пластиковое окно своими руками

Установить вентиляционную конструкцию несложно. Опытному мастеру для этого достаточно 30-40 минут.

Монтаж без фрезеровки

Предварительно необходимо подготовить несколько инструментов:

• изделие воздухообмена;
• хорошо заточенный нож;
• шуруповёрт;
• полуметровая линейка.

Для монтажа приточного клапана необходимо демонтировать часть оконного уплотнителя

Приточный клапан на пластиковые окна своими руками устанавливают только после предварительной разметки откидной створки. Для этого и нужна линейка. Последовательность работ определяется конструкционными особенностями клапана. В большинстве случаев достаточно заменить стандартный уплотнитель на комплектный.

Для монтажа приточного оконного клапана достаточно заменить стандартный уплотнитель

Что касается других моделей, то для окон ПВХ требуется не более 1 отверстия в конструкции профиля. Самый предпочтительный вариант – первый, поскольку проделать ровную и аккуратную щель своими руками весьма проблематично.

Пошаговая инструкция по установке приточного клапана своими руками представлена на видео:

Установка с фрезеровкой

Под фрезеровкой подразумевают вырезание небольшого отверстия в блоке оконного проема.

Для работы понадобится несколько материалов и инструментов:

• острый строительный ножик;
• мощный электролобзик;
• дрель и комплект свёрл (в большинстве случаев достаточно на 5 и 10 мм);
• напильник;
• шаблон под будущий клапан подходящего размера;
• герметик.

Чтобы приточная вентиляция в пластиковых окнах обеспечивала оптимальный уровень воздухообмена, важно чётко соблюдать следующую последовательность действий. Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

Установка приточного клапана на пластиковые окна осуществляется в 5 этапов

1. К оконному профилю прикладывают специальный шаблон, очерчивая его по контуру карандашом. Предварительно створку лучше снять.
2. По намеченному периметру проделывают 5-8 5 мм отверстий. Работы начинают изнутри, что в последующем упростит монтаж конструкции на окна ПВХ.

3. 10 мм сверлом проделывают отверстия.

4. Электролобзиком аккуратно снимают пространство между 2-мя соседними проёмами, чтобы подготовить место под клапан. Края в обязательном порядке выравниваются напильником, а затем зачищаются наждачной бумагой.

5. Максимально аккуратно прикладывают монтажную планку под клапан к створке, а затем привинчивают конструкцию саморезами. Для «посадки» вытяжных решений в обязательном порядке используется герметик.

6. В наплавлении рамы проделывают паз, в соответствии с размерами шаблона. Для этой цели лучше воспользоваться электролобзиком.
7. К наружной части рамы привинчивают заборный блок клапана с небольшим козырьком. Он также монтируется «на герметик».

Завершается процесс установкой регулирующего блока, для чего предусмотрены небольшие клипсы. Приточный клапан на пластиковые окна готов к эксплуатации!

Нюансы монтажа

Кроме упомянутой выше модели СВК В-75 М, остальные стеновые клапана приточной вентиляции могут монтироваться в произвольное место наружной стены. Однако наиболее удачными являются следующие участки:

1. Под подоконником, рядом с батареей.

2. На уровне 2/3 от высоты оконного проема (для обычной квартиры — на высоте около 1.8-2 метра от пола).

В первом случае поступающий внутрь воздух сразу нагревается от батареи. Во втором – поступает в верхнюю часть помещения, где смешивается с теплым воздухом. Оба варианта хороши тем, что такое расположение позволяет скрыть стенной клапан за шторами.

Единственное требование, которое следует учитывать во втором случае: от места размещения приточного клапана в стене до оконного откоса должно быть минимум 30 сантиметров. В противном случае этот участок зимой может промерзать.

Этапы установки

Для установки приточного клапана в стену (рассмотрим процесс монтажа для клапанов с круглым воздуховодом, про монтаж СВК В-75 М – можно почитать отдельно) потребуется:

1. Разметочный инструмент.

2. Установка алмазного бурения.

3. Ножовка (для обрезки воздуховода по необходимости).

4. Клей (если наружная решетка приклеивается к воздуховоду) или отвертка (если крепится болтами).

5. Ненужные тряпки или полиэтиленовая пленка – чтобы застелить пол в месте работы.

6. Средства защиты глаз и органов дыхания (от летящей пыли при сверлении).

Этапы установки вентиляционного клапана в стену

Установка выполняется в следующей последовательности:

1. Выбирается место установки проветривателя, учитывая упомянутые выше правила.

2. В стене сверлится сквозное отверстие. Оно должно иметь небольшой уклон (3-4 градуса) в сторону улицы – чтобы влага при попадании в воздуховод не скапливалась.

3. Сверлятся отверстия под саморезы (для крепления внутреннего корпуса).

4. «Примеряется» воздуховод: труба вставляется в отверстие, и отмечается нужная длина.

5. Излишек трубы – обрезается по отметке.

6. Внутрь воздуховода устанавливается шумоизолятор (если идет в комплекте; если нет – рекомендуется самостоятельно докупить трубный утеплитель-«скорлупу» нужного диаметра, и использовать в качестве шумоизоляции).

7. Труба вставляется в отверстие.

8. Снаружи на трубу крепится (на клей или болты) вентиляционная решетка. Жалюзи ее должны быть направлены вниз в сторону улицы, и располагаться горизонтально.

9. Внутренний корпус крепится к стене на саморезы.

10. Собирается внутренний корпус.

Уход и эксплуатация

Приточный вентиляционный клапан в стене рекомендуется периодически чистить – внутрь воздуховода может набиваться пыль и мелкий мусор. Пылью также может засоряться и фильтр, и шумоизолятор.

Для чистки требуется демонтировать внутренний корпус и извлечь фильтр и шумоизолятор. Делать это рекомендуется в теплое время года, чтобы в комнату не задувал холодный ветер (или же отверстие придется заклеивать).

Уход за стеновым вентклапаном

Если фильтр и изолятор выполнены из синтетики (а у большинства моделей именно так) – их можно промыть в мыльной воде. После этого в обязательном порядке они должны высохнуть.

Обращать внимание требуется и на чистоту воздуховода внутри: можно заглянуть внутрь, пока фильтр и утеплитель сохнут. При наличии внутри большого слоя пыли или мелкого мусора – можно убрать его пылесосом. Как вариант — можно снять наружную решетку и продуть трубу пылесосом

Как вариант — можно снять наружную решетку и продуть трубу пылесосом.

Если температура в помещении зимой начинает ощутимо снижаться (обычно это происходит при температуре за окном ниже -10º и/или при сильном ветре) – рекомендуется уменьшить проход воздуха через клапан (если есть возможность регулировки).

Критерии выбора оконных клапанов вентиляции

От выбора типа вентиляционного клапана зависит микроклимат в доме, поэтому к данному вопросу стоит подходить, учитывая максимальное количество критериев. Наибольшее значение имеют следующие из них:

• пропускающая способность изделия. Существующие нормативы рекомендуют объем приточного снаружи воздуха на уровне 30 куб.м./час на одного человека;
• уровень звукоизоляции конструкции после установки клапана. Данный показатель не должен превышать 30-35 дБ;
• эффективность работы в зимних условиях при низких наружных температурах. Клапан должен быть выполнен с соблюдением требований по изоляции внутренних конструкций, предотвращающей возможное обледенение, а также попадание в помещение слишком большого количества холодного воздуха;
• механизм регулирования. Разработаны автоматический, ручной и смешанный (комбинация из двух предыдущих) способы регулирования количества поступающего извне воздуха;
• место установки изделия. Помимо монтажа непосредственно на оконную конструкцию, существуют варианты с установкой на стену. Они более дорогие и требуют значительных сопутствующих работ, например, по пробивке и прокладыванию каналов к клапану;
• способ установки клапана. Его монтаж без снятия оконного блока гораздо удобнее и дешевле альтернативных вариантов.

Рис. 6. Клапан до установки.

Виды клапанов для окон ПВХ

Приточные клапаны различаются по конструкции и способу управления — от этого зависит их стоимость, эффективность, сложность установки и обслуживания.

Ручные и автоматические

Поток воздуха, идущий через клапан, в зависимости от конструкции устройства, может быть постоянным или регулируемым. Второй вариант более удобен в использовании, поэтому гораздо популярнее первого. Регулировка интенсивности проветривания может осуществляться вручную или автоматически.

Ручной предполагает наличие специальной задвижки, которая открывает и закрывает доступ воздуха в помещение и регулирует пропускную способность устройства.

Плюсы:

• низкая стоимость;
• простая конструкция;
• возможность полностью перекрывать доступ воздуха с улицы и открывать клапан, когда нужно.

Минусы:

• для эффективной работы нужно участие человека, чтобы вовремя открыть и закрыть задвижку;
• человек управляет им, полагаясь на интуицию и собственные ощущения, без учета влажности воздуха.

Клапан с автоматическим управлением способен выполнять свою функцию без участия человека, проветривая помещение либо на определенный объем воздуха, либо до достижения комфортных показателей влажности.

Плюсы:

• клапан работает, даже если никого нет дома;
• достаточно выставить нужные настройки и можно забыть об устройстве;
• устройство способно постоянно поддерживать хороший микроклимат в помещении.

Минусы:

• высокая стоимость;
• некоторые модели не имеют возможности для полного отключения вентиляции.

Виды устройств по конструкции

Конструкция приточного клапана определяет способ его установки. Есть несколько видов:

• фальцевые (без фрезеровки);
• щелевые (с фрезеровкой);
• накладные;
• встроенные в ручку.

Фальцевый приточный клапан — самый простой в установке. Его монтируют в пространство между створкой и рамой. В комплект входит более тонкий уплотнитель, который ставят только в месте крепления клапана, таким образом, получается небольшая щель, длиной от 17 до 40 см. Клапан состоит из двух частей: воздухозабора (козырька), который устанавливается на улице, выпускной части — она монтируется изнутри. Поток воздуха можно регулировать. Пропускная способность устройства — от 5 м³/час.

Плюсы:

• невысокая стоимость;
• простой монтаж своими руками;
• при необходимости легко демонтировать и вернуть створке герметичность.

Минусы:

• сравнительно низкая пропускная способность;
• подходит только для окон с открывающимися створками.

Фальцевый клапан.

Есть более сложные в монтаже устройства — щелевые, для их установки необходимо фрезеровать створку. Они подходят для поворотно-откидных и глухих створок. Но во втором случае придется вырезать отверстия и в металлической армировке, которая расположена внутри рамы.

Такие конструкции могут состоять из одного цельного блока или двух раздельных: один из них устанавливается на улице, второй — в помещении. Для их монтажа требуется сделать отверстия вытянутой формы в верхней части наплава створки и наплава рамы. Для этого желательно иметь шаблон.

Щелевой клапан

Пропускная способность щелевого клапана — до 40 м³/час. Этого достаточно, чтобы в помещении, где проживают два человека, всегда был свежий воздух.

Плюсы:

• высокая пропускная способность;
• подходит для любых окон, в том числе глухих;
• большинство моделей оборудованы системами для сохранения звукоизоляции и фильтрами.

Минусы:

• стоит дороже, чем фальцевый;
• для установки необходимо нарушить целостность рамы и створки;
• сложный в монтаже — установку стоит доверить специалистам.

Принцип работы клапана установленного с фрезеровкой.

Наиболее эффективный приточный клапан — накладной или встроенный. Он способен пропускать до 100 м³/час свежего воздуха. Для жилых помещений это слишком интенсивный поток, поэтому такие устройства используются в крупных и многолюдных помещениях. Их установку необходимо запланировать до монтажа окон, так как прибор встраивается в пространство для стеклопакета и размер створки необходимо подогнать под габариты устройства для вентиляции.

Еще один вид устройств для вентиляции — оконные ручки с приточными клапанами. По сути это те же щелевые, но пропускная способность их гораздо ниже, так как поток идет не через цельную щель в створке, а по трубкам, которые соединяют улицу с помещением.

Для установки необходимо снять старую ручку, просверлить сквозные отверстия по шаблону, вставить трубки и зафиксировать части ручки. Поток воздуха регулируется задвижкой.

Оконная ручка с вентиляцией.
