Что такое поэтажный план и экспликация квартиры из бти и как их получить

Экспликация.

Этот документ представляет таблицу с описанием площади каждой комнаты в помещении. Документ содержит описание характеристик жилых и нежилых помещений, квартиры или жилого дома в целом, а именно, о:

• площади (общей, жилых и нежилых помещений в отдельности);
• высота потолка;

Экспликация является обязательной частью технического паспорта, но при необходимости ее можно заказать как отдельный документ.

Сведения о площади помещений (общей, жилой) используются для расчета размера оплаты за коммунальные услуги. Экспликация также пригодится собственникам, которым предстоит сделать ремонт – начиная от расчета необходимого количества обоев до оценки возможности перепланировки.

Поэтажный план и экспликация квартиры — что это такое и где получить

При обращении в центр процесс изготовления экспликации или поэтажной планировки может затянуться на несколько дней, так как сотрудник государственного органа сначала проверяет предоставленные гражданином бумаги, а затем направляет их непосредственно в БТИ.

• удостоверение личности;
• заявление установленного образца (бланк обычно выдаётся работником государственного органа);
• документ, который смог бы подтвердить наличие у гражданина прав на квартиру (к примеру, договор купли-продажи, дарственная, свидетельство о вступлении в наследственные права, выписка из ЕГРП и т. п.).

Где и как получить (заказать) поэтажный план

В поэтажный план входят полностью вся информация о здании, где находится квартира. В этом документе можно найти планы этажей, а также чертеж того помещения, которое необходимо заказчику. Подробные данные о всех остальных квартирах в документ не входят, так как это является частной информацией их владельцев.

• БТИ. Это учреждение выдает поэтажные планы для тех сооружений, застройка которых производилась вплоть до 2000 года. Для того чтобы это сделать, необходимо лично обратиться в Бюро по месту нахождения объекта недвижимости. При этом, вероятно, придется встать в очередь для подачи соответствующего заявления. После оплаты государственной пошлины специалисты БТИ назначают день, когда полностью будет готова документация.
• Ростехинвентаризация. С 2000 года обмерами зданий занималось не только Бюро технической инвентаризации. Поэтому, если дом относительно новый, можно обратиться в Ростехинвентаризацию, эксперты которой могут подготовить соответствующий поэтажный план.
• МФЦ. В тех случаях, когда обмерами сооружения занималось БТИ, документы можно заказать в Многофункциональном центре. Он выступает посредником между физическим лицом и, собственно, самим Бюро.
• Застройщик сооружения. Если квартира находится в новостройке, поэтажный план можно запросить у того, кто в недавнем времени занимался непосредственно самим возведением.
• Посреднические организации. В случае необходимо сбора полной документации на сооружение, придется много времени уделить посещению различных учреждений. Чтобы процесс прошел максимально быстро и эффективно, лучше обратиться за помощью в посреднические организации, которые соберут всю информацию на здание, в том числе и поэтажный план.
• Строительно-архитектурные организации. Дополнительно всегда существуют возможность обращения в учреждение, которое не проводило первичных обмеров.

Приложение А (рекомендуемое)

Формы ведомостей, экспликаций и спецификаций и особенности их выполнения

Форма 1 — Ведомость отделки помещений

А.1. В ведомости отделки помещений:

— количество граф определяется наличием элементов интерьера, подлежащих отделке;

— площади отделки помещений рассчитывают по соответствующим нормативным документам.

А.2. Размеры граф таблицы устанавливает разработчик.

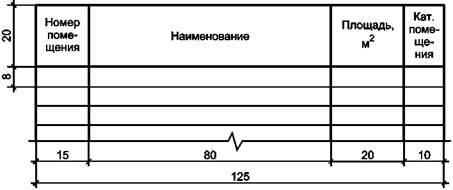

Форма 2 — Экспликация помещений

А.3. В экспликации помещений указывают:

— в графе «Номер помещения» — номер помещения. Для нежилых зданий (административных, бытовых, общественных, производственных), имеющих более одного этажа, нумерацию помещений рекомендуется указывать трехзначными или четырехзначными цифрами, состоящими из номера этажа и порядкового номера помещения в пределах этажа.

Пример — 101, 102, 1111, 1112

— в графе «Наименование» — наименование помещения (технологического участка);

— в графе «Площадь, м2» — площадь помещения;

— в графе «Кат. помещения» — категорию помещения по взрывопожарной и пожарной опасности. Категорию указывают для всех типов помещений производственных зданий и для помещений общественных зданий, в которых предусматривается нахождение горючих веществ и материалов.

А.4. Размеры граф, при необходимости, могут быть изменены по усмотрению разработчика.

Форма 3 — Ведомость перемычек

Форма 4 — Экспликация полов

А.5. В экспликации полов указывают:

— в графе «Номер помещения» — номер или наименование помещения;

— в графе «Тип пола» — обозначение типа пола по рабочим чертежам;

— в графе «Данные элементов пола (наименование, толщина, основание и др.), мм» при применении типовой конструкции пола приводят только дополнительные данные.

Остальные графы экспликации полов заполняют в соответствии с их наименованием.

А.6. Размеры граф, при необходимости, могут быть изменены по усмотрению разработчика.

Форма 5 — Ведомость расхода стали

А.7. В подзаголовках граф ведомости расхода стали указывают класс арматуры или марки стали проката и соответствующие стандарты или технические условия. Ниже указывают: для арматурной стали — диаметр, для профильной — условное обозначение профиля.

А.8. В ведомость не включают стандартные изделия — дюбели, болты, шайбы и т.п.

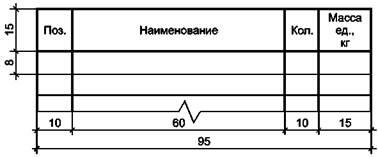

Форма 6 — Ведомость деталей

Форма 7 — Спецификация на изделие, состоящее только из деталей

Форма 8 — Групповая спецификация на изделие, состоящее только из деталей

А.9. В спецификациях указывают:

— в графе «Поз.» — позиции (марки) элементов конструкций, установок;

— в графе «Марка изделия» — марку изделия. Допускается указывать наименование изделия;

— в графе «Поз. дет.» — номера позиций деталей в изделии;

— в графе «Наименование» — параметры, материал и другие данные, необходимые для изготовления деталей. Для записи ряда деталей, отличающихся размерами и другими данными, общую часть наименования этих изделий или материалов с обозначением указанного документа допускается записывать один раз в виде общего наименования (заголовка). Под общим наименованием записывают для каждого из указанных изделий и материалов только их параметры и размеры;

— в графе «Кол.» — количество деталей;

— в графах «Масса ед., кг», «Масса 1 дет., кг», «Масса изделия, кг» — массу в килограммах. Допускается приводить массу в тоннах, но с указанием единицы массы.

А.10. Размеры граф спецификаций, при необходимости, могут быть изменены по усмотрению разработчика.

Форма 9 — Ведомость отделки фасада

А.11. В ведомости отделки фасада указывают:

— в графе «Поз. отделки» — позиционное обозначение типа отделки фасада;

— в графе «Наименование элемента фасада» — соответствующие наименованию графы данные;

— в графе «Наименование материала отделки» — наименование отделочного или лакокрасочного материала, его марку или тип по стандарту или ТУ и обозначение стандарта или ТУ;

— в графе «Наименование и номер эталона цвета или образец колера» — принятое по соответствующему стандарту или ТУ наименование цвета отделочного или лакокрасочного материала и его номер по картотеке цветовых эталонов. При отсутствии номера цвета по картотеке цветовых эталонов в стандартах ил и ТУ номер цвета в графе не проставляют;

— в графе «Примечание» — дополнительные данные, например, ссылку на альбом образцов колеров.

А.12. Размеры граф таблицы устанавливает разработчик.

Данный документ представлен для ознакомления и не является точной копией нормативного документа (ГОСТ 21.501-2011 «СПДС. Правила выполнения архитектурно-строительных рабочих чертежей»).

Серия дома по его адресу в Москве

Серия дома по адресу в Москве

Тип дома по адресу в Москве легче всего узнать на ресурсе nesprosta.ru. Забиваете улицу своего дома и его номер. На открывшейся странице откроется информация о доме по его адресу в Москве. В разделе основные параметры дома на против графы “Серия” увидите искомое название.

Таким несложным образом можно узнать тип дома по адресу, год постройки дома по адресу и другую информацию. Если в описанной графе стоит надпись “индивидуальный проект”- это значит, что Ваш дом не имеет серии и строился по отдельному неповторимому проекту. Чаще всего это касается кирпичных и монолитных домов.

Если на представленном ресурсе Вашего адреса не оказалось, то либо дом построили совсем недавно и он ещё не успел попасть в базу, либо он не относится к жилым строениям.

Серия дома по адресу в Москве. Альтернативные источники информации

С недавних пор на сервисе nesprosta узнать свою серию дома стало возможным только за деньги. Как узнать тип дома бесплатно?

Узнать серию дома по адресу в Москве бесплатно можно также на ресурсе https://dom.mos.ru/ или tipdoma.ru. Характеристика дома по его адресу, правда не такая обширная, также доступна на этих ресурсах. В графе серия прописан её шифр. Если напротив раздела “серия” стоит фраза “индивидуальный”, то значит дом не имеет серии, а строился по не типовому проекту.

Если у Вас новостройка и её ещё нет в базах, то рекомендуем обратиться к застройщику или управляющей компании. У них обязательно должна быть такая информация. Без неё строить или эксплуатировать дом просто невозможно.

Также серия дома часто указывается в проектной декларации. Узнать площадь или метраж квартиры по её адресу в интернете практически невозможно.

Только в панельных домах, узнав серию дома, можно найти похожую планировку квартиры и посмотреть её площадь.

Типы домов в Москве

Панельные и блочные здания чаще всего имели серию (типовой проект), по которой они строились. О панельных домах можно почитать здесь, а о блочных- тут.

Кирпичные дома строились чаще всего по индивидуальным проектам, хотя некоторые серии, такие как II-29, к примеру, выполнялись из кирпича. Сейчас кирпичные дома уже не строят.

Планировка квартир по адресу дома в Москве

Как узнать планировку квартиры по адресу? На приведенных ресурсах можно найти достаточно много информации по своей серии, такой как материал внутренних и наружных стен, фотографии фасадов, высота этажей, год постройки, планировки квартир и так далее. Зная серию своего дома, можно найти планировку своей квартиры.

Однако на этих ресурсах не приведены планы квартир с отметкой несущих стен. А это очень важная информация для тех, кто затеял в своей квартире ремонт. Ведь, прежде всего, необходимо знать какие стены можно затрагивать, а какие трогать нельзя.

Поэтому мы создали отдельную базу серий домов в Москве с отметкой несущих стен на планах серии.

Большинство панельных и блочных серий в Москве разрабатывались проектным институтом МНИИТЭП. Поэтому можно обратиться туда за дополнительной информацией по своей серии, такой как точные планировки квартир, расположение несущих стен, какие работы допускаются при ремонте и так далее. Список серий, относящихся к данному проектному институту мы приводили здесь.

Серия дома по адресу в Московской области

Как определить серию дома в Подмосковье? К сожалению, для Подмосковья не существует таких баз, о которых мы писали выше. Если дом построили недавно, то, опять же, можно запросить информацию у эксплуатирующей организации.

Если дом построен достаточно давно, то можно сравнить планировку своей квартиры с планировками других серий, хотя, безусловно, это кропотливый труд. Также можно сделать фотографию фасада здания и вместе с планировкой квартиры отправить их специалистам.

Возможно, они смогут помочь в определении серии.

Планировки домов

При выборе квартиры в первую очередь обращают внимание именно на планировку дома, а затем и на планировки квартиры, будь то покупка или аренда жилья

Поэтому самое важное при просмотре вариантов жилья – решить какая именно планировка дома и планировка квартиры вам нужна, какой метраж комнат, и как они будут расположены относительно друг друга.
На нашем портале вы можете детально рассмотреть планы домов, прочитать о планировке дома и подъезда, в котором находится интересующая вас квартира, ну и конечно подробно рассмотреть 3D-планировку квартиры.
В настоящее время выбор планировок квартир и домов чрезвычайно велик. Прошли времена стандартных Госпланов на строительство, когда во всех домах были типовые планировки квартир

Однако и сейчас, при желании, каждый может найти себе подходящую по вкусу и цене жилплощадь.
Планировка домов, как и планировка квартир, – это архитектурное решение, принятое архитекторами, застройщиками, дизайнерами. На данном этапе развития строительства в Москве и в мире, планировка квартиры ограничивается лишь фантазией специалистов, ее спроектировавших.
Наши справочники, в которых представлено множество самых разнообразных планов домов с наглядными и объемными планировками квартир, помогут найти именно тот план квартиры, который удовлетворит Вас.
Здесь вы найдете квартиры, как с типовыми планировками, так и эксклюзивные варианты, в которых вы сами сможете создать свой индивидуальный и неповторимый интерьер.
Для тех, кто не стремится к изыскам и предпочитает проверенную временем классику, наш портал предлагает широкий выбор типовых домов с типовой планировкой квартир, от однокомнатных до многокомнатных, во всех районах Москвы и Подмосковья.
Благодаря большому количеству не только чертежей планировки квартир и планировки домов, но и фотографий, на которых изображены дома, план дома можно оценить «реально».
Рынок недвижимости Москвы огромен, но благодаря нашему порталу, на котором все данные собраны в удобные справочники, вы легко в одном месте сможете просмотреть план домов, план квартиры, найти дома с типовыми планировками квартир и многое другое, для того чтобы отфильтровать все лишнее и найти жилье именно для себя.

Прошли времена стандартных Госпланов на строительство, когда во всех домах были типовые планировки квартир. Однако и сейчас, при желании, каждый может найти себе подходящую по вкусу и цене жилплощадь.
Планировка домов, как и планировка квартир, – это архитектурное решение, принятое архитекторами, застройщиками, дизайнерами. На данном этапе развития строительства в Москве и в мире, планировка квартиры ограничивается лишь фантазией специалистов, ее спроектировавших.
Наши справочники, в которых представлено множество самых разнообразных планов домов с наглядными и объемными планировками квартир, помогут найти именно тот план квартиры, который удовлетворит Вас.
Здесь вы найдете квартиры, как с типовыми планировками, так и эксклюзивные варианты, в которых вы сами сможете создать свой индивидуальный и неповторимый интерьер.
Для тех, кто не стремится к изыскам и предпочитает проверенную временем классику, наш портал предлагает широкий выбор типовых домов с типовой планировкой квартир, от однокомнатных до многокомнатных, во всех районах Москвы и Подмосковья.
Благодаря большому количеству не только чертежей планировки квартир и планировки домов, но и фотографий, на которых изображены дома, план дома можно оценить «реально».
Рынок недвижимости Москвы огромен, но благодаря нашему порталу, на котором все данные собраны в удобные справочники, вы легко в одном месте сможете просмотреть план домов, план квартиры, найти дома с типовыми планировками квартир и многое другое, для того чтобы отфильтровать все лишнее и найти жилье именно для себя.

Поэтажный план

Поэтажный план выполняется с учетом специфических требований приказа Минземстроя России от 04.08.1998 № 37.

Схема выполняется в масштабе 1:100 или 1:200 на основе абрисов. Так называют ручные наброски с промерами, которые выполняют во время геодезической съемки.

На поэтажных чертежах отображаются такие параметры:

• Окна, двери, стены, перегородки;
• Лестницы и балконы;
• Внутренние выступы и ниши;
• Столбы, колонны и арки;
• Лазы цокольных этажей и подвалов;
• Котлы отопления.

Пожарное и санитарное оборудование изображается условными символами.

На поэтажных планах не показываются трубопроводы и радиаторы центрального отопления.

Этажи на строительных чертежах изображаются один над другим, начиная с подвального. Сверху, по центру, ставится штамп с наименованием этажа: подвал, 1-й этаж и т.д.

На схеме, у обозначения входа в помещение, проставляется индивидуальный номер (тушью красного цвета). Нумерация комнат наносится черной тушью по часовой стрелке от входа по принципу дроби: в числителе – номер, в знаменателе – площадь.

На схемах небольших по размеру ванн, санузлов и кухонь проставляют только нумерацию, не отмечая площадь.

Лестничные клетки, общие коридоры и холлы обозначаются римскими цифрами.

Измерения проводят в метрах, используя два десятичных знака:

• Первый этаж – по наружному периметру стен;
• Все этажи, кроме первого, мансарды и подвалы – по длине и ширине помещений.

Внутренние высоты отображают на всех планах, изображениях помещений, где проводились измерения.

Параметры ниш, арок, выступов, лестниц, дверных и оконных проемов в инвентарные планы не вносятся.

Что содержится в поэтажном плане?

• Квадратура всех жилых и одновременно вспомогательных помещений.
• Указывается конфигурация расположенных углов.
• Устанавливается высота потолков.
• На черно-белом изображении проходит одна красная линия. Она обозначает места, где планируется или уже были проведены перепланировки, которые по каким-то причинам не были узаконены.
• Также нужно очень подробно описать параметры каждого помещения, которые отображены в поэтажном плане.
• Одновременно присутствует обозначение всех направлений, которые характеризуют расположение перегородок и несущих стен.

Где получить поэтажный план?

За изготовлением поэтажного плана можно обратиться в специализированное учреждение, оказывающее данные виды работ. Таковым является Бюро технической инвентаризации (БТИ). Его сотрудники, производящие работы по обследованию помещения и объекта, являются квалифицированными специалистами.

Для заказа поэтажного плана необходимо наличие оснований. Проведение инвентаризационных работ возможно только на основании представленных документов, а именно:

• заявления на проведение работ;
• паспорта, удостоверяющего личность заявителя (копия);
• документов, которые подтверждают права на изготовление и получение поэтажного плана (копии).

Стоимость работ по изготовлению поэтажного плана различны и зависят от территориальной удаленности объекта, расценок самого учреждения, производящего работы и самих работ.

Зачем может понадобиться?

Чаще всего поэтажный план необходим тогда, когда дом подлежит сносу, а сама постройка по результатам многочисленных осмотров и экспертиз признана аварийным. Для того, чтобы подтвердить стопроцентный износ коммуникаций, составляют поэтажный план и экспликацию.

К сожалению, без поэтажных планов также нельзя будет осуществить самовольную перепланировку. Администрация должна рассмотреть будущую перепланировку и одобрить её, с учетом правил проведения.

Поэтажный план оформляется по каждому из этажей многоэтажного дома

Не важно, сколько, 3 или 20

Для каждой отдельной квартиры делается специальное обозначение, с учетом расположения стен.

Что же указывают в таком поэтажном плане? Во-первых, очень бегло, но четко описывают каждое жилое помещение.

Устанавливают точное расположение квартир на этаже.

Именно на поэтажном плане хорошо просматривается вся структура здания. Делается описание общедомового имущества.

Технический план на квартиру

Ранее основным техническим документом на квартиру или дом являлся техпаспорт. Бумага действительна и сейчас для зданий, которые построены до 2012 года включительно. Однако для регистрации новых объектов недвижимости оформлять паспорт объекта не нужно. Об этом говорится в следующих нормативных актах:

• ФЗ № 221-З, принятый 24 июля 2007 года;
• Постановление № 546, утвержденное Правительством РФ 27 июня 2013 года.

Теперь собственникам недвижимого имущества необходимо получить иной документ – технический план. Он отличается от паспорта на объект тем, что в нем отображается привязка недвижимости к местности.

Понятие технического плана

Суть документа отражена в 1 пункте статьи 24 ФЗ № 218-ФЗ, принятого 13 июля 2015 года. Согласно ее положениям, технический план – это документ, где отражены:

• сведения, внесенные в ЕГРН;
• информация, которая требуется для постановки на кадастровый учет недвижимости либо ее части.

Оформлять план можно на следующие виды недвижимости:

• машиноместо;
• объекты, которые еще не возведены;
• жилые помещения (дома, квартиры, дачи, новостройки);
• нежилые здания.

На практике на любой объект, который обязательно должен быть зарегистрирован в Кадастровой палате и внесен в специализированный реестр, необходимо оформить техплан.

Сведения, содержащиеся в документе

Стандартный технический план включает в себя:

Помещение, на которое оформляется документ, обязательно должно быть подробно отражено на схеме плана. Графическое изображение подразумевает указание расположения:

• стен;
• перегородок;
• дверных и оконных проемов.

Огромную роль также играет размерность. Она также отображается на рисунке.

Текстовая часть должна в полной мере отображать сведения, перечисленные во 2 части статьи 24 ФЗ № 218-ФЗ от 13.07.15

То есть важно, чтобы в техническом плане указывались:

• местоположение недвижимого комплекса и самой квартиры в основном здании;
• перечень сопровождающей документации, на основании которой производились работы по составлению плана;
• номер кадастра, под которым значится дом, где располагается квартира (подробнее о том, как узнать кадастровый номер квартиры);
• технические параметры помещения: общая площадь, число комнат и их размер;
• сведения о подведенных инженерных коммуникациях: электропроводки, водоснабжения, газопровода;
• дата сдачи объекта в эксплуатацию и срок использования;
• состояние помещения;
• сведения об организации, оформляющей документ;
• заключение кадастрового инженера, занимающегося исследованием объекта недвижимости;
• информация о лице, которое заказывало проектирование техплана.

Чтобы иметь представление о том, как должен выглядеть документ, и в дальнейшем проследить за полнотой внесенных сведений, можно скачать образец и ознакомиться с ним.

Для чего необходим технический план

Только из указанного документа можно получить исчерпывающую информацию об объекте недвижимости и ознакомится с планировкой. На основании техплана производятся следующие действия:

Любая сделка с имуществом, которая подлежит обязательной регистрации в органах, сопровождается предоставлением технического плана уполномоченным сотрудникам. Подача документа обязательна при:

• аренде;
• дарении;
• наследовании;
• оформлении имущества в залог;
• покупке вторичного жилья или квартиры в новостройке.

Технический план является универсальной бумагой, позволяющей идентифицировать квартиру и определить текущее состояние объекта недвижимости.

Кто может изготовить технический план

Изготовлением подобной технической документации может заниматься исключительно профессиональный кадастровый инженер, получивший соответствующую аттестацию. Государственную деятельность в области изготовления технических планов осуществляют:

«Цена вопроса» и длительность процесса изготовления документа

Чтобы взять поэтажный план дома и/или экспликацию здания, обращаются в БТИ по территориальному признаку.

Правообладатель объекта недвижимости подает заявку по установленной форме лично или через представителя. Обмеры и оформление займут 2-3 недели. Срок увеличивается, если нужен выезд техника или подается запрос на дополнительную документацию.

Чтобы ускорить процесс, стоит заранее подготовить уместные в ситуации приложения к заявлению (ксерокопии):

• Паспорт собственника жилого помещения,
• Доверенность на уполномоченное лицо,
• Проектную документацию на объект капстроительства,
• Свидетельство о владении недвижимостью (договор продажи-покупки),
• Разрешение местных властей на строительство,
• Справку о присвоении адреса,
• Акт о перепланировке.

Как самостоятельно составить смету на ремонт квартиры

Стоимость работы зависит от площади жилья, необходимости вызова обмерщика, региона и организации-подрядчика. За два документа придется заплатить 3-15 тысяч рублей.

Госпошлина за услугу государством не предусмотрена, оплачивается только обследование и подготовка бумаг. Оплата производится наличными или через банк на реквизиты, указанные бюро.

Если владелец объекта не может обратиться в БТИ лично, он вправе воспользоваться услугам посредника.

Срок действия

Сроками план помещения и поэтажная экспликация не ограничены. Оформленная документация действует бессрочно.

Территориальные БTИ, подчиняясь нормам законодательства, должны раз в пять лет обследовать жилищный фонд. На практике плановая инвентаризация жилья проводится редко.
