Строительство монолитно-каркасного дома по технологии

Минусы в строительстве и эксплуатации монолитно-каркасного дома

Ударный шум

 Слабое место любого железобетонного дома – это высокая проводимость ударного шума, обусловленная большим количеством металлической арматуры в его структуре. Особенно актуальна данная проблема для жильцов многоквартирных домов. В частном домостроительстве, все ударные шумы создают только его владельцы, которые могут выбирать, в какое время выполнять ремонтные работы с шумным бетоном. Потому, данный недостаток не столь существенный для частных домовладельцев. Значительно снизить ударный шум, можно путем отделки монолитных элементов дома шумоизоляционными материалами.

железобетонные стены хорошо проводят ударный шум

Сложности в строительстве

• Наличие предприятий по производству бетона в  радиусе до 50 км от объекта строительства
• Привлечение квалифицированных мастеров с большим опытом работы в монолитном строительстве. Ошибки в монтаже и отливке бетонных конструкций очень затратно, а иногда и нецелесообразно исправлять в виду их высокой стоимости. Это не та технология, где можно сэкономить на труде рабочих.
• Риск приобретения некачественного бетона, не надлежащего качества. Производителем, по той или иной причине, могут быть не соблюдены пропорции бетонной смеси, превышены допустимые временные сроки между изготовлением смеси ее заливкой, как результат задержки  транспортировки на объект, а также по другим причинам человеческого фактора или умышленной халатности. С целью возмещения возможного ущерба, на объекте с каждого бетонного смесителя отбирается образец, проба бетона, опечатывается и отправляется на экспертизу в случаях выявления брака.
• Сезонное строительство. Железобетон не терпит температуру ниже 5 ℃ и начинает быстро схватываться. Для предотвращения данных процессов в смесь добавляют специальные морозостойкие добавки, что увеличивает затраты и не всегда позволяет сохранит качество бетона.
• Использование специальной тяжелой техники

строительство монолитных домов требует больших трудозатрат

Высокая стоимость

  Ввиду использования труда квалифицированных рабочих, тяжелой строительной техники, аренды или приобретения вспомогательных материалов : съемной или несъемной опалубки, общая стоимость возведение дома одной и той же квадратуры может обойтись примерно на 10-15 % больше в сравнении с кирпичным домом и домами из других камней. Монолитно – каркасный дом, с кирпичным заполнение стен – это тот же кирпичный дом, но с наличием железобетонного усиления в несущих точках конструкции, потому расход материала и затраты выходят больше.

Трудность проведения новых коммуникаций

  Перед заливкой бетонной конструкции, через каркас арматуры, монтируются закладные из пластиковых и прочих труб. После набора прочности бетоном, закладные образуют сквозные пустоты, через которые прокладываются сантехнические коммуникации и электрика. Пробить отверстие для труб и даже для прокладки тонкого кабеля в монолитном железобетоне крайне трудно, а иногда и невозможно.

все выходы под коммуникации необходимо закладывать на стадии строительства

Мостики холода, которые необходимо закрывать

  В данном случае мостиками хода выступают железобетонная плита фундамента, торцы плит перекрытия и опорные колоны которые монолитно связаны с ними. Как с наружной стороны дома, так и изнутри все железобетонные элементы рекомендуется утеплять. Для эффективного устранения таких мостиков все торцы монолита снаружи, должны быть закрыты сплошным слоем утеплителя и облицовочного материала, а фундамент возведен на теплоизоляционной подушке, также с наличием торцевого утепления.

фиолетовым цветом видны мостики холода по периметру ж/б каркаса и окнам

 На основании опыта эксплуатации монолитных и монолитно-каркасных домов, особенностей самой технологии, технических свойств используемых материалов для их строительства, можно сделать вывод, что в современных условиях, наиболее удачной технологией для возведения частного малоэтажного и многоэтажного дома является именно монолитно-каркасная. Монолитный каркас в комбинации с любым строительным камнем, может уступать только в ценовой категории, но в части надежности эксплуатации, долговечности и адаптивности к любым климатическим условиям является первым.

монолитный дом
монолитный дом

Строительство каркаса дома из бетона своими руками

При наличии достаточного времени и ограниченного бюджета построить собственный дом, используя монолитный бетонный каркас, вполне реально. Представленный ниже план мероприятий актуален для строительства бетонного основания для одноэтажного загородного дома. При этом стоит понимать, что основой для начала работ служит строительный план, в котором определены все нагрузки и рассчитана толщина стен и перекрытий.

Мероприятия по созданию бетонного основания (фундамента), имея на руках рабочий проект, условно разделяются на следующие части:

• проведение изыскательных мероприятий на местности;
• разметка будущего расположения дома;
• земляные работы;
• создание крепкой опалубки;
• выставление арматурных прутов;
• заливка бетонной смеси.

На начальном этапе строительства дома, необходимо вырыть котлован под фундамент.

Когда место строительства выбрано и проведены исследования грунтов, можно приступать к рытью котлована или траншеи (в зависимости от необходимости размещения подвала в доме). Предварительно следует отметить контуры дома деревянными кольями и протянуть между ними веревку.

На первом этапе нужно запастись необходимым строительным инвентарем, который включает:

• лопаты;
• молотки;
• кувалды.

Это минимальный набор, необходимый для начала производства работ. Теперь начинается увлекательный процесс рытья траншеи шириной в 60 см и от 70 см глубиной. Точные данные по глубине появятся после проведенного исследования грунтов, в котором определен уровень промерзания почвы для климатической зоны.

После завершения земельных работ потребуется утрамбовка дна траншеи, укладывание в нее специального фильтрационного слоя, состоящего из прослоек щебня и песка. Полностью подготовив траншею, можно приступать к сборке опалубки, для чего понадобятся деревянные плахи до 5 см шириной и гвозди 10 и 15 см длинной. Из инструментов обязательно пригодятся пила, молоток и дрель в случае применения саморезов. Собрав деревянные короба, можно приступать к закладке арматурных прутов.

Схема армированной опалубки для фундамента.

От качества подготовленной арматуры, зависит крепость бетонного каркаса, образующего фундамент. Для проведения работ потребуется электроинструмент: болгарка и сварочный аппарат. Арматуру следует укладывать решеткой с шагом от 20 до 40 см во всех плоскостях.

Установка арматурного каркаса позволяет начать процесс подготовки бетонной смеси. Выбор марки бетона определен рабочим проектом, в случае строительства одноэтажного загородного дома рекомендуется использовать цементный раствор марки М200. Основными составляющими заливочного бетонного раствора, являются цемент, щебень, песок и вода. Самостоятельное замешивание бетонной смеси предполагает соотношение следующих пропорций: на 1 кг цемента — 3 кг песка и 5 кг щебня.

Для подготовки смеси бетона рекомендуется использовать бытовую бетономешалку. После подготовки смеси необходимо начинать процесс заливки, но при этом следует придерживаться правил:

1. Заливку бетона осуществляют порциями примерно по 50-60 см с равномерным распределением по заливаемой поверхности;
2. Не рекомендуется заливать бетон частями, так как будет нарушаться структура монолитности, что приведет к образованию стыков и нарушению прочности.

Особенности сооружения каркасно-монолитного здания

Бетонный каркас частного дома является главной особенностью монолитно-каркасного строения. Железобетонные колонны, обладающие высокой жесткостью, размещаются в максимально нагруженных участках. Колонны связывают элементы перекрытия, монолитное фундаментное основание и стены в общий силовой контур.

Монолитно-каркасное здание состоит из следующих элементов:

• фундаментной основы, выполненной в виде мощной железобетонной плиты или армированной бетонной ленты;
• бетонных колонн, соединяющих между собой фундаментную базу и плиты перекрытия;
• пространственного арматурного каркаса, изготовленного из прочной стальной арматуры.

Стены в зданиях монолитного типа значительно тоньше, чем в кирпичных и блочных строениях. Это позволяет увеличить площадь жилого пространства. При необходимости обеспечить дополнительную теплоизоляцию, допускается выполнять стены и элементы перекрытия многослойными. При этом внутренний слой несложно утеплить теплой керамикой или другими материалами.

Армокаркас монолитного дома изготавливают из стальных прутьев различного диаметра

От места строительства каркасно-монолитного здания зависит выбор типа основания. Применяются следующие виды фундаментов:

• ленточный, выполненный из готовых железобетонных блоков или залитый из монолитного бетона. Ленточная основа обеспечивает устойчивость зданий на непучинистых почвах, а также грунтах с близким расположением водоносных слоев;
• плавающий, изготовленный в виде цельной плиты. Железобетонный каркас частного дома, смонтированный на усиленной бетонной плите, обеспечивает устойчивость различных видов зданий. Плитная основа положительно зарекомендовала себя на проблемных грунтах.

Технология не предусматривает использование стен в качестве силовых элементов. По железобетонным колоннам нагрузка от элементов строения равномерно распределяется и передается на фундаментную основу. Это позволяет обеспечить повышенный запас прочности железобетонных конструкций и увеличенный ресурс их эксплуатации.

Сооружение железобетонного каркаса выполняется с помощью следующих типов опалубки:

стационарной

Монолитная опалубка туннельного типа состоит из готовых элементов, не подлежащих демонтажу после твердения бетона. Стационарная опалубка применяется для частных строений малой этажности;

Для данного способа застройки используют как съемную, так и несъемную опалубку

щитовой

Конструкция щитового типа разбирается после набора бетоном рабочей прочности. Для изготовления щитов используется влагостойкая фанера, металлические листы, пластик или древесина.

Полученный после бетонирования каркас строения, состоящий из железобетонных колонн и бетонного перекрытия, не создает ощущение громоздкости. Здание воспринимается как легкая пространственная конструкция. Расстояние между несущими колоннами составляет до 10 м. Готовый железобетонный каркас подлежит теплоизоляции и декоративной облицовке.

Минусы монолитов

Одним из недостатков, с которым приходится мириться многим инвесторам, является достаточно долгий период монолитного строительства относительно возведения панельных зданий.

• Если температура снижается до пяти градусов и меньше, бетонную смесь надо либо дополнительно подогревать, либо добавлять в нее специализированные морозостойкие элементы, что увеличивает затраты во время работ в холодный период.
• Дымоходные каналы и элементы инженерных систем должны в монолитных домах предусматриваться на начальных этапах, поскольку в дальнейшем выполнить перепланирование будет уже невозможно.
• К минусам также относят тот факт, что при хорошей «местной» звукоизоляции ударные шумы активно передаются по всему зданию. Поэтому период повсеместного ремонта тем, кому удалось вселиться раньше, придется просто пережить.

Для сведения к минимуму числа швов и достижения отличных прочностных характеристик стен и перекрытий, бетон необходимо заливать непрерывно и по всему пространству строящегося сооружения. Уплотнение бетона должно быть очень качественным, для чего используется спецтехника

Это крайне важно для достижения всех преимуществ, указанных выше

Целый ряд недостатков монолитов напрямую связан с физико-механическими свойствами бетона :

• поверхности с изначально малой теплопроводностью часто требуют продумывания сбережения тепла;
• необходимы добавочные звукоизоляционные решения;
• крайне важен монтаж качественных систем обеспечения циркуляции воздуха, поскольку стены обладают недостаточной паропроницаемостью и без обеспечения правильной циркуляции воздуха могут покрыться плесенью;
• в бетонном слое, который, к тому же, скреплен арматурной составляющей, крайне сложно создать отверстия, а значит, все, что нужно для инженерных коммуникаций, необходимо просчитать, предусмотреть и подготовить заранее.

Впрочем, все эти недостатки при верном подходе уже на этапе проектирования старательно сводятся к минимуму и в итоге получаются комфортные и долговечные здания. Все чаще используются конструкции с несъемной опалубкой из современного материала – пенополистирола, что удешевляет строительство, а бетонирование при ее использовании получается не менее качественным. Кроме того, этот важный элемент, роль которого была изначально исключительно технологической, в итоге становится конструктивной частью, обеспечивающей эффективную тепло- и звукоизоляцию. Разумеется, такая опалубка требует качественной отделки – как внешней, так и внутренней. Что касается такой задачи, как обеспечение циркуляции воздуха, в современных монолитах она достаточно легко решается при помощи системы вентилируемого фасада.

Этапы строительства монолитного дома

• Сначала создается проект. Определяется внутренняя планировка помещений и площадь дома, намечается несущий каркас.  Выбирается тип опалубки для монолитного строительства. Рассчитывается предварительная стоимость. Вы можете, посоветовавшись с инженером, снизить стоимость будущего коттеджа до минимального уровня, применяя современные решения и технологии.
• Затем строится коробка монолитного дома. Наша компания возводит коробку в двух вариантах: с применением несъемной пенополистирольной опалубки и, второй вариант, монолитный каркас дома.

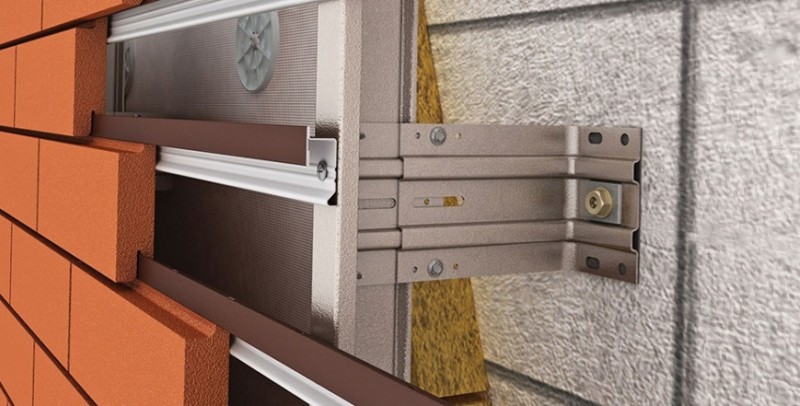

• Такие дома допускают применение любого фасадного покрытия. По нашему мнению, лучшее сочетание качества и цены и оштукатуренного фасада по современной технологии мокрой штукатурки..
• Важным достоинством монолитного частного дома является его энергоэффективность. Это позволяет экономить на работах по монтажу котельной, системы отопления и, таким образом, снизить цену строительства дома под ключ в целом. Кроме того, он будет экономичнее в эксплуатации, так как требует меньшее количество энергии на отопление зимой и охлаждение летом.
• Завершающим этапом строительства является монтаж внутренних инженерных сетей финишная отделка помещений.

Что представляет собой монолитный каркас частного дома

Технология постройки зданий монолитно-каркасного типа первоначально применялась для возведения объектов коммерческого и производственного назначения. Однако благодаря повышенной нагрузочной способности строительных объектов и долговечности сооружаемых конструкций получила широкое распространение в области жилищного и дачного строительства.

Технология монолитного строительства широко известна во всем мире

Сооружаемый по прогрессивной технологии, бетонный каркас дома представляет собой прочную конструкцию, состоящую из:

• арматурного каркаса, изготовленного из стальных прутков. Установка каркаса производится до заливки бетона и позволяет сформировать цельный силовой контур, повышающий нагрузочную способность строительных инструкций;
• марочного бетонного раствора. В состав заливаемой бетонной смеси входит портландцемент с маркировкой не ниже М400. Раствором наполняют предварительно установленную опалубку, которую разбирают после застывания колонны.

Несущие нагрузку железобетонные колонны, благодаря которым каркасные дома приобретают повышенную прочность, сооружаются различными способами:

• первый метод предусматривает сборку опалубочной конструкции, монтаж арматурной решетки будущих колонн и заливку бетонной смеси;
• технология позволяет после твердения бетона и разборки опалубки легко делать наружную стену внутри бетонного каркаса, используя кирпич или различные виды строительных блоков;
• согласно второму способу возможно строительство стен здания в соответствии с проектными требованиями.

При этом простенки усиливают арматурной решеткой, размещенной внутри двусторонней опалубочной конструкции. Опалубку после сборки заполняют бетонной смесью. Функцию торцевых частей выполняют стены, что облегчает процесс работы.

Заполнение межплитного пространства стен может быть выполнено из любого прочного материала

Профессиональные строители рекомендуют монолитный каркас частного дома своими руками сооружать только после детального изучения требований технологии. Следует заранее подготовить стеновой комплект, состоящий из газобетонных блоков или других стройматериалов, стальной арматуры и рабочего раствора.

Технология возведения монолитно-каркасного дома

Изначально технология монолитных каркасов использовалась только для зданий промышленного назначения, позже ее внедрили в гражданское строительство многоквартирных домов. Сейчас по монолитно-каркасной технологии работают и в индивидуальном строительстве.

• Строительство любого дома начинается с фундамента. Бетонные сооружения отличаются значительным весом. Не является исключением и монолитно-каркасная конструкция (хотя вес такого дома значительно меньше классического кирпичного дома из-за меньшей толщины стен). Фундаментом для него чаще всего служит монолитная плита, армированная стальными прутьями или сеткой. Реже используется свайный фундамент с глубоким ростверком из железобетона.
• Наиболее ответственным и трудоемким этапом работ, конечно, является монтаж монолитного каркаса. Выполнение этих работ невозможно без использования специальной тяжелой техники: узла для подготовки и подачи бетона, элементов для монтажа съемной опалубки, вибротехники для уплотнения бетона на каждом этапе заливки. Также потребуется квалифицированная бригада для вязки арматуры, монтажа опалубки и заливки бетонных элементов.

Дом из какого материала Вам нравится больше всего?

Дом из бруса
24.63%

Дом из кирпича
18.57%

Бревенчатый дом
14.55%

Дом из газобетонных блоков
16.26%

Дом по канадской технологии
11.51%

Дом из оцилиндрованного бревна
3.81%

Монолитный дом
4.08%

Дом из пеноблоков
3.29%

Дом из сип-панелей
3.32%

Проголосовало: 3285

Порядок строительства

Когда строите каркасно-монолитное строение, технология предусматривают постепенное возведение прочного фундамента, монолитных перемычек и перекрытий, являющихся основой жёсткости, прочных колонн с применением арматуры.

Фундамент

Перед тем, как построить монолитно-каркасный дом, плюсы и минусы строительства  надо рассмотреть подробно. Для избежания чрезмерного напряжения в будущей конструкции постройки, следует обеспечить возведение прочного и надёжного основания в зависимости от сложности и этажности будущего строительства.

Плитный фундамент.

Тип фундамента может быть абсолютно любой, как свайный, так и ленточный или плитный. Если коттедж будет небольшой, не требует сооружения подвала и строительство проходит на почвах с небольшим уровнем подводных течений и вод. Допускается сооружение блочного фундамента с мелким заглублением либо фундамента монолитного типа.

Если планируется возведение постройки по каркасно монолитной технологии строительства с сооружением подвала, то рекомендуется выбирать фундамент ленточно-монолитного типа. Сваи в качестве фундамента могут использоваться на почвах, где грунт может стать дополнительной опорой будущей постройки, независимо от уровня подземных вод.

Плита в качестве фундамента оптимальна на тех типах почвы, где грунты имеют сильные пучинистые и подвижные свойства, но подойдёт больше для небольших частных построек, нежели для многоэтажных жилых комплексов.

На заметку

Самое пристальное внимание при создании проекта каркасно монолитного дома следует уделить как раз рассветам фундамента – глубине его залегания, ширине стенок, чипсов опор свай и столбов, их количеству и другим важнейшим факторам.

Опалубка для постройки

Как мы уже говорили, перекрытия и колонны создают несущее основание. Ускорение процедуры можно добиться если стены сделать не из блоков или кирпичей, а точно также отлить из монолитного бетона. В целом состав каркасных стен и столбов будет схожим: арматурный каркас, съёмная или несъёмная опалубка для создания формы.

На заметку
Съёмная деревянная и фанерная опалубка изготавливается в соответствии с размерами будущих колонн, крепится к ним при помощи специальных металлических опор. После закладки арматуры и заливки бетона деревянный каркас убирается в среднем через неделю.

Чтобы упростить демонтаж и создания дополнительной гидроизоляции можно заложить внутрь листы рубероида, для надёжного сращивания с бетоном. Несъемная же опалубка собирается по типу конструктора из полистирольных пластов и идеально совмещает в себе не только функции каркаса, но и дополнительного утепления.

Расчет каркаса постройки

С учётом того, что в основе столбов и стен лежит арматура, ее примерный расход составит не менее 25-30 кг на 1 квадратный метр общего объема железобетона. Сечение продольной и поперечной арматуры должно составлять не менее 80-100 мм.

Стены для постройки по технологии.

Шаг прутьев в каркасе достигает от 150 до 250 мм, собирается путем проведения сварочных работ или связывания проволочными шнурами. Связанные или сваренные прутья арматуры закрепляются в деревянном каркасе опалубки.

Заливка бетонного раствора

Выбор бетонного раствора должен остановиться на материалах с достаточной степенью прочности – от М300 до М400 или аналогах. Заливка должна производиться непрерывно не допускается высыхания отдельных слоев бетона. Если же высыхание произошло, необходимо смочить водой высохший слой до образования рельефа. Для предотвращения подобных ситуаций рекомендуют использовать погружные вибраторы и лопаты

Заливка стены монолитно-каркасного строения происходит участками по 500-700 мм, важно следить за уровнем и устанавливать их и колонны на одинаковой высоте

Установка перекрытий

Перекрытия монолитно каркасного дома должны образовывать пояс жёсткости, путем перевязывания выставленных прутьев каркаса и их выпуска из ниже располагающихся колонн. Стойки пола первого этажа послужат распорками, поддерживающими опалубку во время застывания бетонного раствора. Так же непрерывно заливают бетонный раствор перекрытий. После засыхания раствора, деревянная опалубка демонтируется.

Основные моменты сооружения

Благодаря отработанной пошаговой инструкции, даже начинающим строителям проще освоиться в сфере. Все сооружения получаются крайне прочными, так как постройка монолитных домов исключительно надёжная и целостная.

Неизменным этапом строительства всегда является монтаж опалубки, её формируют из дерева, металлических сплавов, пластика и т. д. Выделяют 2 основных типа опалубки:

1. Съёмная. Заливка съемной опалубки – это способ быстро создать монолит. Конструкция помогает сформировать фундамент, стены, перекрытия и другие железобетонные элементы. После застывания бетона опалубка легко демонтируется, затем очищается и становится пригодной к повторному применению. Качественные материалы съемной опалубки выдерживают до 200 циклов сборки и разборки;
2. Несъёмная. Используется исключительно в малоэтажном частном строительстве. После заливания цементным раствором опалубка становится единым целым с сооружением. Преимущественно изготавливается из пенополистирола.

На основании типа опалубки различают:

• щитовую. Имеет вид щитов из высокопрочного материала с различными конфигурациями, формами и способами крепежей. Они формируют ёмкость для заливания раствора и придания желаемой формы;
• туннельную. Подразумевает использование ранее подготовленных форм с возведением по ним зданий. Данный тип не поддаётся реконструкции, её изготавливают на заводе для желаемого проекта.

Это здание, построенное путем заливки жидкой бетонной массы в специальную опалубку

При строительстве масштабного коттеджа или дома типа монолита потребуется большой объём рабочей смеси, самый простой и быстрый способ её получения – воспользоваться услугами специализированных автомобилей бетономесителей. Для заливки небольшого объёма раствора целесообразно приготовлять смесь вручную или бетономешалкой непосредственно на строительной площадке. Заливание бетона требует значительных физических усилий, стоит задуматься об использовании бетононасоса или крана.

После заливки элементов сооружения в растворе часто появляются пустоты, которые снижают прочность всей конструкции. Устранить воздух поможет этап трамбовки, лучше использовать спецтехнику – вибраторы поверхностного или глубинного типа. Максимальное уплотнение рабочей смеси является залогом надёжности объекта, отсутствия затрат на ремонт, даже чистовая отделка необязательна. Для улучшения внешнего вида используется любой тип отделочных материалов, в том числе тяжёлые — натуральные камни, облицовочный кирпич.
