Элементы наружной канализации

Установка колодца с фильтрационным дном

Особенность фильтрационного колодца – способность очищать стоки за счет деятельности почвенных микроорганизмов. Объемы стоков при этом ограничены (1 м3 в сутки), сам колодец размещают не ближе 5 м к жилому дому.

Фильтрационный колодец

Шаг 1. Роют котлован размером 2х2 м и глубиной 2,5 м. Его стенки закрывают геотекстилем, а на дно насыпают 0,5 м крупнозернистого песка.

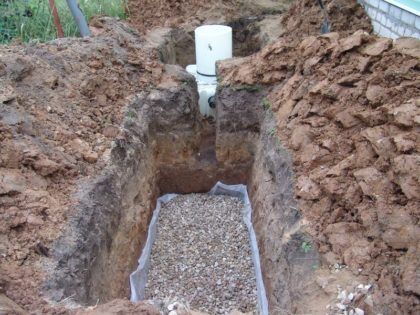

Котлован под колодец с фильтрационным дном

Шаг 2. На песок насыпают слой щебня 0,5 м, выравнивают и устанавливают пластиковый фильтрационный колодец с перфорацией стенок в нижней трети его высоты. Стенки колодца также оборачивают геотекстилем.

Засыпка щебня на дно котлована

Шаг 3. Стенки котлована, подготовленного для дренажного колодца, оборачивают геотекстилем. На дно насыпают слой песка толщиной 0,4-0,5 м, затем слой щебня такой же толщины. Устанавливают дренажный колодец из перфорированных бетонных колец. Заводят трубу Ø50 мм в фильтрационный колодец, обеспечивая уклон 3 см на 1 метр длины трубы. Выполняют обратную засыпку сначала щебнем, а верхние 0,3-0,4 м грунтом, вынутым при подготовке котлована. Оснащают колодец крышкой с люком и вентиляционной трубой.

Монтаж фильтрационного колодца

Основные этапы работ

При грамотном подходе, решение вопроса о том, как сделать канализацию, лучше поручить специализированной компании. Тем не менее, любой владелец дома должен знать, что процедура монтажа системы включает следующие основные этапы:

• Расчет вместимости сливного резервуара.
• Установка, обустройство емкости.
• Прокладка внешней канализации.
• Создание и объединение внутренней системы сливов.
• Подключение сантехники.

Разберем основные нюансы каждой стадии.

Монтаж канализационной системыИсточник ytimg.com

Расчет объема септика/коллектора

Для того, чтобы правильно рассчитать объем септика, в зависимости от ситуации, можно применить следующие методы:

1. Учесть количество проживающих в доме людей и средние нормы потребления – для уже эксплуатируемого жилища.
2. Воспользоваться нормативами СанПиНа – если дом только начинает строиться и не заселен.
3. Использовать специальный калькулятор.

Чаще всего требуется произвести расчеты по первому варианту. Для примера, если в доме проживает 4 человека, средний расход воды составит 0,25 куб. метров на человека, тогда в сумме получится – 0,8 м3. Однако технология работы септика рассчитана на 3-ое суток. Поэтому полученное значение нужно умножить на три – получится – 0,8 м3 х 3 =2,4 м3. Это и будет искомая вместимость септика.

Видео-пример, как обустроить септик для канализации и рассчитать его объем:

По-другому дело обстоит с коллектором. Его объем должен соответствовать трем параметрам:

• Среднему потреблению воды за определенный период.
• Количеству процедур откачки за установленный срок.
• Возможностям ассенизаторной техники.

Пример совпадающих условий – объем стоков за месяц 6 кубов, частота планируемых откачек – раз в 2 недели, вместимость авто-ассенизатора – 3 м3.

Монтаж резервуара, прокладка внешней магистрали

Обустройство септика происходит по следующему алгоритму:

1. Рытье котлована в необходимом месте.
2. Создание траншеи, по которой будет происходить внешняя укладка труб канализации в частном доме.
3. Установка емкости.
4. Подсоединение магистрали.
5. Подведение трубы в дом к стояку.
6. Обустройство вентиляции.

При необходимости септик/коллектор и труба утепляются, далее котлован и траншея зарываются грунтом.

Особенности внутренней разводки, нюансы соединения труб

Когда внешняя часть системы обустроена, и стояк подведен в дом, начинается непосредственная укладка канализационных труб в частном доме. При этом разводка происходит в полном соответствии с заранее разработанным проектом и учетом всех его особенностей.

Видео-советы по монтажу внутренней канализации в доме:

В ходе монтажных работ крайне важно технически правильно выполнить соединение пластиковых труб. Для этого нужно учесть их две основные особенности:

• Наличие внутреннего герметизирующего кольца.
• Затруднения при соединении из-за плотного прилегания.

Поэтому чтобы предотвратить смещение уплотнителя и дальнейшей протечки в ходе эксплуатации, применяется специальная смазка на основе силикона.

Специфика подключения сантехники

Монтаж внутренней канализации должен осуществляться в соответствии с инструкцией от производителя и нормами сантехнических работ. Однако необходимо учесть и тот факт, что многие приборы поступают в продажу без необходимых комплектующих. Это нужно заранее уточнить и в случае необходимости докупить необходимые элементы. Например, раковины не оснащаются сифонами и шлангами для подключения, унитазы поставляются без арматурных запчастей для сливного бачка и гофры для соединения со стояком.

Видео о том, какие ошибки можно допустить при монтаже канализации:

Коротко о главном

В решении вопроса о том, как провести канализацию в дом, необходимо прежде всего учитывать правила обустройства, включающие:

• Особенности проектирования и возможные проблемы.
• Разновидности систем и их применимость в частном случае.
• Перечень главных компонентов.

Также важно знать, что основными факторами, влияющими на проектирование, являются – правильные замеры, расчет параметров труб и способы повышения эффективности. Несмотря на то, что монтаж системы лучше доверить специалистам, владельцу жилища не лишним будет знать о основных этапах работ, их последовательности и особенностях

Сначала выполняется расчет сливного резервуара, затем производится его установка и подводка внешней трубы к дому, далее согласно проекта создается внутренняя обвязка и объедение сливов. В завершении подключаются и проверяются сантехнические приборы.

Трубы используемые для наружной канализации

Для труб из которых сооружается наружная канализация есть ряд требований. Так как они подвержены внешним воздействий, то и требования к ним соответствующие, они должны быть:

• надежными;
• легкими;
• устойчивыми к внешней среде.

Чугунная труба

Когда-то, все трубы для канализационных систем выпускались из чугуна. Сейчас это материал сдал позиции под натиском современных материалов: полиэтилен, полипропилен и ПВХ ( поливинилхлорид).

Произошло это из-за повышения стандартов соответствия к канализационной системе. Она должна быть не восприимчива к перепадам температур, коррозии и химическим веществам.

Кроме того, чугун проигрывает и по таким показателям как:

• транспортировка;
• монтаж;
• обслуживание.

Все это сыграло свою роль и чугун постепенно вытесняется другими материалами.

Пластиковые трубы

Самым популярным материалом для канализационных труб является пластик (ПВХ). Именно пластиковая труба обладает наибольшим количеством преимуществ.

Они не боятся воздействия химических веществ, легкие, надежные, долговечные и в тоже время дешевые. Кроме этого, ПВХ не боится морозов, коррозии, просты в транспортировке и монтаже, не требуют обслуживания.

Основные элементы септика

Септик – местная очистная установка, предназначенная для обустройства независимой от центральных сетей канализационной системы.

Основные задачи элемента – временное накопление стоков и их последующая фильтрация. Современные септики стали усовершенствованной альтернативной традиционным выгребным ямам.

Понимание устройства и механизма работы септика облегчит выбор очистного сооружения и его установку.

Конструкции разных модификаций имеют некоторые общие составляющие. Очистная система представляет собой герметичный бак, включающий один или несколько отсеков.

Чтобы не допустить загрязнение грунта объем отходов, поступающих в яму, должен находиться в пределах 1 куб.м/сутки. Однако в доме, где есть ванна, туалет, мойка и стиральная машинка, это требование невыполнимо

Камеры септика разделены перегородками. Движение жидкости между ними осуществляется по переливным патрубкам.

К первому отсеку от внутренней канализации дома подведена сливная труба, а из последней камеры выводиться очищенная вода в грунт или полуочищенная – на почвенную доочистку.

Многие модели оснащены механическим фильтром – отделение осадка происходит без химической реакции и добавления реагентов. Стоки фильтруются через песок, гравий или керамзит (+)

Основными составляющими всех очистных агрегатов являются:

1. Емкости для отстаивания стоков. Накопительные баки выполняются из пластика, металла, бетона или кирпича. Наиболее предпочтительны модели из стеклопластика и полипропилена – материалы устойчивы к истиранию и гарантируют герметичность резервуара в течение всего срока эксплуатации.
2. Входящий и исходящий трубопровод. Переливные патрубки устанавливаются под уклоном, обеспечивая беспрепятственное протекание жидкости между баками.
3. Элементы обслуживания. Ревизионные колодцы и люки. Устанавливается как минимум один колодец на наружной трассе канализационного трубопровода. При увеличении протяженности ветки более 25 м устраивается дополнительная ревизия.
4. Вентиляционная система. Независимо от того, какие бактерии (анаэробные или аэробные) участвуют в процессе переработки сточных масс, для нормальной жизнедеятельности микроорганизмов, отвода метана и поддержания нужной температуры необходим воздухообмен.

Простейшая схема вентилирования локальной канализации включает один стояк в начале системы, а второй – на крайней секции септика. При обустройстве фильтрационных полей вентиляционный стояк устанавливается на каждой дренажной трубе.

Вентиляционная система обеспечивает отвод газов, образованных в результате распада органики. Естественный воздухообмен основан на разности давлений воздуха – приточное отверстие располагается ниже вытяжного на 2-4 м (+)

Альтернативы дренажному септику

Современным устройством, позволяющим очистить сточную воду на 90% и более, является станция глубокой очистки.

Устройства биологической фильтрации оборудуются тремя степенями очистки$

• биологическая очистка бактериями;
• механическая фильтрация сетками;
• окончательная чистка химическими соединениями.

Самостоятельно произвести монтаж такой канализации не получится. Станции выпускаются единой емкостью, разделенной внутри на несколько отсеков. Устройство энергозависимо.

Компрессорная установка нагнетает воздух в аэробный отсек для повышенной жизнедеятельности бактерий. Процент очистки воды, в зависимости от модели септика, достигает более 90%.

При отключении электропитания, бактерии будут продолжать жизнедеятельность до двух дней. После этого срока установка теряет свою эффективность. На выращивание новой культуры уйдет несколько дней

Глубокая очистка органики позволяет использовать отработанную воду для полива растений. Для этого устанавливается накопительный резервуар с насосом.

Станции глубокой очистки целесообразно применять, когда грунтовая вода расположена слишком близко к поверхности земли. Также если на участке глинистый грунт, естественный дренаж будет затруднителен.

Кроме биологического септика выходом из ситуации может послужить герметичный резервуар. Его придется часто откачивать, но других проблем у вас не будет.

Классификация и устройство

• Внутренняя канализация: сеть трубопроводов, смонтированных внутри здания. От каждого сантехнического прибора имеется отвод в сторону центрального стояка. По нему в дальнейшем стоки транспортируются в общественную сеть.
• Наружная канализация: трубопровод и другие элементы коммуникации вне зданий, благодаря которым нечистоты отправляются в локальное очистное сооружение. Как правило, наружный коллектор монтируют под землей. Диаметр труб различается в зависимости от объема транспортируемой грязной воды.

По предназначению канализацию делят на такие виды:

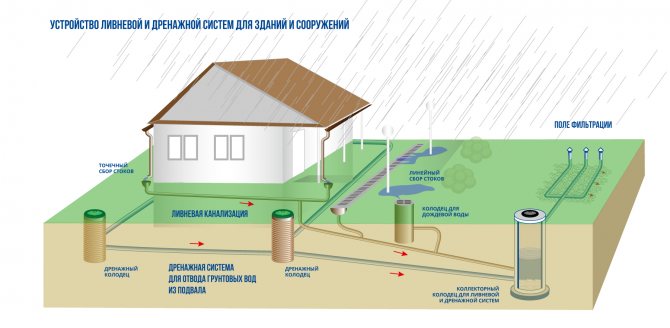

• Ливневая. Служит для отведения дождевой воды от зданий, с дорог, автобанов, взлетных полос.
• Дренажная. Позволяет убрать излишки грунтовой воды с участка.
• Фекальная. Канализация, по которой удаляются бытовые и промышленные стоки.

По конструкции коллекторы делят на три группы:

• Раздельный. Подразумевает отдельную транспортировку бытовых, промышленных и ливневых стоков и отдельные для них приемники.
• Полураздельный. Отвод стоков по разным линиям и их дальнейшее скопление в едином резервуаре.
• Общесплавной. Дождевые и бытовые нечистоты по одному коллектору транспортируются в общий очистной бассейн.

Зачем нужен гидрозатвор?

Запах канализационных нечистот остается в трубах и стояках благодаря такому гидрофизическому явлению, как гидрозатвор. Это водяная пробка, которая образуется в сифоне за счет сливаемой воды. Она не дает проникать в санузел гнилостному запаху.

Для предотвращения высыхания воды в сифоне при длительном отсутствии в квартире рекомендуется заливать в сток раковины или унитаз немного растительного масла для уменьшения площади испарения

Если у канализационных труб недостаточная проходимость, то при массивном спуске воды может происходить срыв гидрозатвора. При этом за счет сифонного эффекта вся вода уходит из изгиба, и гнилостный воздух поступает из канализации в помещение.

Сток-центр

Проследим цепочку поподробнее: из унитаза — в трубу, которая пронизывает сверху донизу весь дом (даже если в нём 50 этажей!), потом ненужное нам «добро» попадает в город­ские канализационные сети, проложенные в тёмном подземелье. Там оно сливается со всеми городскими стоками, в том числе с промышленными, и самотёком прибывает на городские канализационно-насосные станции, своеобразные сток-центры. Здесь воды очищаются от наиболее крупного мусора и под напором двигаются по трубам дальше, за город, где попадают на очистные сооружения. Тут уже вода останавливается в огромных резервуарах и отдыхает после стремительного бега по подземельям, а заодно очищается, подвергается всем необходимым анализам и потом отправляется в реки, откуда прямая дорога — в моря и океаны.

Очистные сооружения. Фото: РИА Новости/ Александр Кряжев

Выбор труб для канализационных систем

Система напорной канализации

Основные параметры, которыми должны обладать трубы:

• герметичность;
• простота монтажа;
• прочность;
• устойчивость к коррозии;
• устойчивость к химически агрессивным средам;
• стойкость к электрокоррозии, вызванной наличием блуждающих токов;
• универсальность;
• упругость (стойкость к гидроударам);
• сохранность свойств в течение срока эксплуатации.

Канализационные напорные трубы НПВХ обладают всеми этими свойствами. Соединение системы с помощью раструбов, в пазы которых вставлены уплотнительные прокладки, позволяет производить монтаж без дорогостоящего оборудования, обеспечивая герметичность. Эти трубы стойки к ультрафиолетовому излучению и воздействию агрессивных химических отходов. Ассортимент фитингов дает возможность соединения с трубопроводами из других материалов.

Труба НПВХ и тройник с металлическим фланцем для соединения с трубопроводом из металла

Надежность и герметичность внешней напорной канализации исключает возможность прорыва и позволяет избежать негативных последствий утечки стоков.

Безнапорная система канализации

Канализационные трубы безнапорные транспортируют стоки температурой до 45оС самотеком. Трубы разделяются по кольцевой жесткости (классы от SN2 до SN8). Цвет – оранжевый. Трубы снабжены раструбами с уплотнителями из резины. Система безнапорной канализации из труб и фитингов ПВХ обладает всеми необходимыми гидравлическими и химическими параметрами. Трубы для канализации безнапорной изготавливаются из качественного сырья на автоматизированном оборудовании и соответствуют сертификатам на данный вид изделий.

Трубы для безнапорной канализации ПВХ

Устройство внутренней канализационной системы

Рассмотрим, как устроена канализация в частном доме, а также из каких элементов она состоит.

• Сифон и сливной патрубок раковины на кухне.
• Эти же детали для раковины в ванной.
• Такие же элементы для ванны, а также трап с сифоном для душевой кабины.
• Сливной патрубок и сифон для биде в санузле, а также сифон и колено, чтобы подключить унитаз к канализационному стояку.

Когда коттедж с двумя этажами, на каждом из которых есть санузлы, потребуется увеличить количество вышеуказанных деталей. Однако в зависимости от проекта дома некоторые элементы могут не потребоваться. Учитывайте это при покупке всего необходимого.

Вышеуказанные детали нужно подсоединить к горизонтальной отводной трубе. Так как мы говорим про канализацию самотечного типа, то отводной канал монтируем с уклоном 2–5 см по направлению движения стоков, его следует подсоединить к центральному стояку.

Диаметр отводной трубы должен быть 3,2–5 см. Профессионалы советуют выбирать одно, самое большое сечение, чтобы можно было легко подобрать фитинги.

Информация по всем деталям, которые будут использоваться, указывается в аксонометрическом чертеже. Ориентируясь на него, вы сможете рассчитать нужное количество оборудования.

Виды канализации

Существуют различные виды канализаций для частного дома, можно выделить две больших группы:

1. Самотечные — в конструкции имеется много преимуществ, так как не требуется наличие насосов, близкорасположенной электросети. При эксплуатации нет необходимости тратить лишние средства на обслуживание. В работе система удобная — все сточные воды уходят по трубам под действием своего веса за счет небольшого уклона. Главное в расчетах — правильно определить величину уклона. Желательно делать уклон в 3 см на погонный метр трубы.
2. Вода движется с большей скоростью, нежели твердые частицы, содержащиеся в ней. Поэтому, если сделать уклон больше, вода стечет, а твердые частицы останутся в трубе. В результате появятся засоры, которые нужно прочищать. Недостаток такой системы — она не сможет функционировать на большом удалении от дома. Если решили использовать такой тип канализации в частном доме, необходимо верно выбрать величину уклона. И главное — нельзя делать повороты.
3. Напорный тип канализационных систем считается наилучшим вариантом, если расстояние от септика до дома большое. Принцип работы заключается в том, что насос создает давление, а все отходы стремятся к выходу вместе с водой. В случае использования насосов допускается делать повороты труб, они не окажут никакого воздействия. Из недостатков можно выделить то, что постоянно потребляется электроэнергия, а при отключении света нельзя будет воспользоваться канализацией.

1. Общесплавные — в них соединяются все стоки. Это атмосферные, бытовые и промышленные отходы.
2. В полураздельной промышленные и бытовые направляются в канализационную систему, а атмосферные собираются сначала в протоках и канавах.
3. Раздельный тип характеризуется тем, что в нем имеется два канала. В один поступают атмосферные воды, в другой — бытовые стоки. Благодаря этому система очистки не перегружается.

Наружная система канализации

При помощи наружной системы канализации в частном доме происходит сбор и транспортировка к точке сброса в очистительную емкость. В систему входят не только трубопроводы, но и такие элементы:

1. Септики.
2. Смотровые колодцы для контроля состояния очистной системы.
3. Локальные очистительные сооружения.

Оцените внутренний водосток с покрытием

Система внутреннего водостока предназначена для отведения атмосферных осадков по сети трубопроводов сквозь здание в лив¬невую канализацию (городской водосток). Внутренний водосток состоит из водосборных воронок, трубопроводов, выпусков, уст¬ройств для прочистки и осмотра сети через ревизии.

Водосборные воронки устанавливают в пониженных местах кровель, одну или две на секцию жилого дома, в лотковых кро¬вельных панелях. Число воронок на крышах других зданий рассчи¬тывают из условия, что на 250 …500 м2 площади кровли прихо¬дится одна воронка. К воронкам обеспечивают минимальный ук лон 0,025 за счет конструктивного решения или стяжки из це¬ментно-песчаного раствора.

Стояки внутреннего водостока монтируют из чугунных безна¬порных труб в зданиях высотой до трех этажей, из чугунных на¬порных труб — в зданиях свыше трех этажей. Стояки водостока могут быть выполнены также из стальных, асбоцементных и пла¬стмассовых труб при соответствующем обосновании. Минималь¬ный диаметр труб водостока равен 50 мм. Их прокладывают вдоль строительных конструкций скрыто или открыто.

Жизнь невозможна без воды. Комплексы водоснабжения населенных пунктов и отдельных зданий можно назвать способами обеспечения жизнеобеспечения. А водоотведение — их неотъемлемая часть.

Все сантехнические приборы и трубы, которые применяются для вывода отходов жизнедеятельности человека, переработанную воду, образуют внутреннюю канализацию. Согласно сеть ограничена стенами зданий, выходами до первого смотрового колодца. Обычно сточные воды выводятся самотеком, но, при необходимости, применяют насосы для перекачки.

Канализация зданий включает следующие виды:

• Бытовая – К1.
• Промышленная — К3.
• Ливневая (включает водостоки с крыш домов) – К2.
• Объединенная – К1+К3.

Виды автономных канализаций

Выделяют три вида независимых канализационных систем:

1. Выгребная яма — это закрытый накопитель без фильтров, требующий периодической очистки.
2. Септик — накопитель, фильтрующий отходы с помощью бактериальной массы. После очистки жидкость поступает в фильтрационный колодец с основанием из щебня. Затем безвредная вода выводится в почву.
3. Локальные станции очищают стоки на 95–98%. К ним относятся насосные системы биологической очистки и аэрационные установки с компрессорами.

Автономные системы канализации частного дома подразделяют на внутренние (монтированные внутри строения) и внешние (отводы от внутренней трубы до накопителя с фильтром). Наружные канализации собирают в виде самотечных или напорных конструкций. Самотеки энергонезависимы, но не могут располагаться далеко от дома.

По способу вывода отходов выделяют общесплавные, полураздельные и раздельные системы. Напорные канализации оснащены насосами, монтируются на значительном расстоянии от основного здания.

Выгребные ямы

Простейшей автономной канализацией для частного дома, которую можно установить своими руками, является закрытый накопитель с системой труб. Емкость в земле подойдет для сбора хозяйственно-бытовых стоков на даче. Основной недостаток ямы — высокий риск загрязнения почв и грунтовых вод на участке.

Закрытый сточный накопитель можно собрать из керамического кирпича, изготовить из пластиковой емкости, железобетонных колец или монолитов. К вкопанной емкости прокладывают трубопровод ниже уровня промерзания земли.

Септики

Для устройства автономной канализации частного дома предпочтителен септик. Отстойник легко монтируется, не вызывает проблем при эксплуатации. Потоки, попадающие в септик, проходят через несколько резервуаров, постепенно очищаются, затем уходят в грунт или в водоприемник.

Принцип очистки зависит от вида сооружения:

• простые септики оснащены фильтрационным колодцем;
• системы с почвенной доочисткой состоят из отстойника с анаэробными бактериями, поля фильтрации, дренажных труб;
• многоступенчатые септики имеют широкие поля подземной фильтрации и распределительный колодец;
• отстойники с инфильтраторами прогоняют воду через несколько камер очистки.

Локальная очистительная станция

Станции биологической очистки состоят из камер для механической и биологической фильтрации. Главным преимуществом установки является очистка с мелкопузырчатой аэрацией — насыщением бактериальной среды кислородом. Разделенные на фракции стоки система обогащает кислородом, минерализует в аэротенке. В этом же отсеке микроорганизмы разлагают имеющуюся в воде органику. Переработанный ил оседает в отстойнике, неразложившийся жир возвращается в аэротенк.

Для ускорения процесса систему оснащают насосом. Воды, очищенные на 98–100%, подходят для полива и других хозяйственных нужд.

Правила обслуживания

Канализационные насосные станции, прежде всего, надо регулярно прочищать. Эту работу выполняют минимум 1 раз в 12 месяцев. Если делать ее вдвое чаще, впрочем, выйдет только лучше. Специалисты советуют еще:

• тщательно изучать илоскребы отстойников;

• постоянно следить за управляющими шкафами и контроллерами в них;

• осматривать насосы и изучать особенно тщательно техническое состояние рабочих колес.

На насосных агрегатах проверяют входное напряжение, пусковые токи. Выясняют степень исправности изоляции и готовность средств аварийной защиты. Дополнительно придется разбираться с уровнем масла и его состоянием. Обслуживание шкафов управления подразумевает:

• проверки сигнализирующих датчиков;

• проверки управляющего контура;

• изучение аварийных сообщений;

• тестирование программного обеспечения;

• при необходимости — перенастройку оборудования.

Выводы и полезное видео по теме

Тонкости обустройства канализации изложены автором видео, который занят прокладкой канализационных труб:

Об устройстве септика из бетонных колец пойдет речь в следующем видео:

Устройство канализации в частном доме – важный этап строительства. Еще на стадии проектирования хозяин должен задуматься над будущей конструкцией септиков, их расположением, а также о системе фильтрации.

От правильного обустройства канализационной системы будет зависеть комфорт всех проживающих в доме, поэтому, при наличии сомнений в своих силах, ее обустройство лучше доверить специалистам.

У вас есть личный опыт проектирования и обустройства канализации в загородном дома? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.
