Как установить вытяжку над газовой плитой самостоятельно?

Применение вентиляционных труб для вытяжки на кухне

Залог красивой и уютной кухни – это ее безупречная чистота. Важны регулярная уборка и чистый воздух. Обыкновенного проветривания здесь недостаточно, так как во время приготовления еды выделяется влага и элементы сгорания, которые оседают на стенах, потолке, полу и мебели. В значительной мере решить эту проблему поможет вентиляционная вытяжка. Данный прибор требует правильной установки, особенно в месте соединения с вентиляционным каналом. Правильно подобрав трубу на вытяжку, получится значительно повысить эффективность вентиляции.

Правильно подобранная и установленная труба повышает эффективность вытяжки на кухне

Любой жилой дом должен быть оборудован вытяжкой. Это важнейшее условие не только для комфортного, но и безопасного проживания, так как сами люди при дыхании выделяют углекислый газ и влагу. Кроме этого, такие продукты распада, как копоть, жир, газы и влажность, появляются во время приготовления пищи.

В результате влага оседает на мебель и стены, образуя плесень, гарь и копоть, которые загрязняют поверхности, а элементы сгорания, такие как углекислый газ, приводят к утомляемости, раздражительности дыхательной системы, ухудшению самочувствия и снижению работоспособности. Канцерогены, выделяемые при жарке, могут вызвать отравление. Именно поэтому важна установка вытяжки, на эффективность работы которой в значительной мере влияют правильно подобранные трубы.

Эволюция и развитие воздуховодов для вытяжки на кухне

В многоэтажках, построенных в советское время, квартиры имели небольшую площадь. Вентиляция в таких помещениях забирала не только вредные вещества из кухни и ванной, но и воздух из жилых комнат. Вентиляционные короба тогда встраивали прямо в стены зданий. В домах индивидуальной застройки вентиляция вообще не предусматривалась, а от вредного влияния углекислого газа жителей спасал обычный дымоход, встроенный в домашнюю печь. Туда улетучивались продукты сгорания топлива и элементы распада, образующиеся во время приготовления еды.

Как правило, вытяжного канала недостаточно, поэтому дополнительно ставится вытяжка с воздуховодом

Свежий воздух в старые дома и квартиры поступал в основном через неплотно прилегающие двери и окна, а нагар и копоть накапливались постепенно на стенах и потолке, поэтому каждый год требовалось проведение побелки. В отдельных квартирах были предусмотрены вентиляционные каналы – прототипы кухонных вытяжек, такая же вентиляция обустраивалась в ванных комнатах и туалетах.

В современных квартирах, кроме вытяжки, монтируют дополнительную систему вентиляции. Она может быть вытяжной и приточно-вытяжной. В энергоэффективных домах монтаж приточно-вытяжной системы с рекуперацией тепла – это обязательное условие.

Как работает?

Принцип работы вытяжки довольно прост и схож с вентиляцией. При включении прибора удается убрать из комнаты гарь, неприятные запахи и испарения. Чтобы вытяжка могла оперативно справляться с поставленной задачей, в ее строении предусмотрены специальные фильтры, которые и должны улавливать любые загрязнения. Еще одной особенностью строения является принудительная вентиляция, которая включается для эффективного воздухообмена, когда количество загрязнений превышает чистые воздушные массы.

Дополнительные функции будут хорошими помощницами для любой хозяйки, потому стоит подбирать такую модель, которая создаст оптимальные условия для работы в небольшом помещении

Занимаясь подбором вытяжки для кухни, стоит изучить ее внутреннее строение, обратив особое внимание на систему фильтров. По данному критерию существует две разновидности устройства:

1. рециркуляционная – позволяет очистить воздух от грязи и жира посредством фильтров, после чего эта же воздушная масса возвращается в помещение;
2. проточная – благодаря ей идет очистка воздуха, который втягивается с кухни и выпускается за пределы квартиры при помощи вентиляции.

Проточную вытяжку следует подключить к общей вентиляции дома. Благодаря наличию воздуховода этот процесс производится удобно и быстро. Доступ чистого воздуха происходит при помощи окон или воздушных масс, поступающих из других помещений. Рециркуляционная вытяжка не имеет связи с вентиляцией, поэтому один и тот же воздух циркулирует в кухне, очищаясь благодаря устройству. Чтобы забор и отток воздушных масс происходил эффективно, в вытяжке имеется мощный мотор.

Выбор в пользу того или другого типа поможет сделать вентиляционный канал, который имеется в любой кухне многоэтажного дома. Если он расположен рядом с местом готовки, то есть смысл устанавливать проточную вытяжку, если же далеко – тогда рециркуляционную. Если дом очень старый, вентиляция может быть забитой и воздух по ней пройдет с трудом, в таком случае стоит также воспользоваться рециркуляционным аппаратом или приобрести комбинированный, который может работать в обоих направлениях.

Этот вариант имеет в комплекте как воздуховод, так и фильтры, которыми можно пользоваться посезонно. Для зимнего периода лучше использовать принцип циркуляции, чтобы не охлаждать помещение, а летом пользоваться воздухоотводом.

В зависимости от внешнего вида вытяжки ее можно установить на потолке, стене или встроить в кухонный гарнитур. Потолочная и настенная вариации обычно имеют такой дизайн, который позволяет сделать данный прибор органичным, легко вписывающимся в помещение.

Стандарты установки вытяжки

Для бытовых систем, как и для профессионального оборудования, разработаны стандарты установки по высоте. Они выражаются не чётким указанием, а диапазоном высоты от варочной панели. Для газовых и электрических плит нормативы отличаются потому, что у источников открытого огня существует опасность возгорания масляных испарений, что приведёт к порче фильтра грубой очистки воздуха. Расстояние от газовой плиты до вытяжки по стандарту должно быть таким:

1. До нижнего края прямой от поверхности электрической плиты – 65-75см.
2. До газовых горелок – 75-85 см.

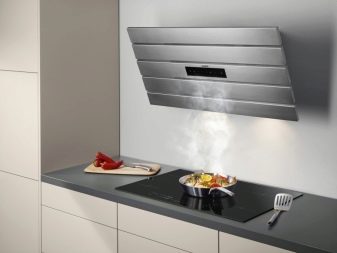

К монтажу наклонной предъявляются другие требования. Она вешается:

1. над электроплитами и индукционными варочными панелями на высоте 35-45 см;
2. расстояние от газовых горелок составляет 55-65 см.

Вешать вытяжку над электроплитой приходится выше, чем над варочной поверхностью электроплиты, только из-за открытого огня. Но периметр нижней части воздухоочистителя должен совпадать с размером поверхности плиты, чтобы пар не распространялся за пределы вытяжного купола. Расположение по нижнему допуску для электроплит может оказаться неудобным для человека среднего и высокого роста.

Рассчитывается Главная цель при расчёте высота установки вытяжки под того, кто чаще остальных занимается приготовлением пищи. Из положения, когда он тянется за кастрюлей на дальней конфорке или пробует пищу, он должен разогнуться, не ударившись о навесное оборудование.

По этим же стандартам определяется расположение вытяжки над плитой, встроенной между предметами кухонного гарнитура

Важно, чтобы встраиваемая вытяжка находилась не только строго над плитой, но и в непосредственной близости от отверстия вентиляционной шахты. Чем меньше «колен» — изгибов имеет труба, тем выше коэффициент полезного действия устройства

На качество очистки воздуха в кухне влияют:

• Мощность;
• Функционал;
• Тип, выбранного агрегата;
• Расстояние между варочной поверхностью и вытяжкой;
• Наличие или отсутствие двери.

Строго выдерживать расстояние от варочной поверхности до вытяжки рекомендуется по двум причинам:

1. Обеспечение максимально эффективного захвата , насыщенного ароматами пищи и жировыми частицами.
2. При более низком расположении кухонная вытяжка будет постоянно перегреваться. Она раньше времени выйдет из строя.

На каком расстоянии от плиты вешать вытяжку отсутствие двери не влияет. Мощность агрегата в кухнях, совмещённых с другими помещениями, должна быть выше, чем для замкнутых пищевых блоков.

Расчет мощности

Расчёт мощности, влияющий на то, на какой высоте вешать вытяжку над плитой, начинается с определения площади кухни, её кубического объёма. Этого параметра нет в техническом паспорте на квартиру. Для этого нужно:

• Измерить длину и ширину кухни;
• Перемножить эти данные;
• Сумму помножить на высоту стен.

Например, для кухни в «хрущёвке» вычисления выглядят так выглядит так: 1,47*2,53*2,4≈8,92 такой объём можно округлить до 9 м3. Теперь для вычисления производительности нужно умножить полученный объём на коэффициент, за который берётся количество раз в час полной замены воздуха в помещении при включённом агрегате принудительного типа. Этот показатель варьируется в пределах от 10 до 12 раз.

• 9*10=90
• 9*11=99
• 9*12=108

Показатели мощности получаются невысокими, что требуется учесть при выборе прибора очистки воздуха на самой маленькой кухне. Именно такой объём воздуха нужно очистить в час, пропустить его через фильтры.

Мощность указывается в Вт – это параметр взаимосвязан с показателями:

• Производительности – m3/h;
• Уровня шума – измеряется в dB и А.

Чем выше , тем быстрее происходит перекачка воздуха и возрастает уровень шума. Именно это может удержать от покупки самой мощной бытовой техники. Но резерв мощности должен быть на случай сильного задымления. Следует учесть ещё и коэффициент потери, происходящей за счёт количеств колен и длины вентиляционного рукава. В среднем он составляет 1,3%.  Он тоже участвует в расчётах необходимой мощности.

Зная площадь кухни в квадратных метрах, остаётся только помножить на высоту от пола до потолка и коэффициент частоты очистки в час. Проще посмотреть в таблице на цифру. Клетка, которая окажется на пересечении строк площади кухни и высоты потолка, укажет на необходимый объём очистки воздуха за час.

Таблица определения необходимой производительности в л/ч

Вытяжка над электрической плитой не требует большого запаса ресурса мощности. При работе с газовыми приборами вентиляция должна работать быстрее, что связано с возможностью утечки газа и неполным его прогоранием. У газовой плиты должна быть мощная вытяжка. Коэффициент для неё можно взять повышенный –  до 15-20.

Процесс монтажа пошагово

При монтаже вытяжной системы принимают во внимание ряд факторов, в том числе и максимальное и минимальное расстояние от вытяжки до варочной поверхности, дистанцию до вентиляционного отверстия и розетки, трассировку воздуховода, размеры оборудования и т.д. К монтажным работам можно приступить после определённой подготовки, и только после выполнения всех должных подготовительных действий заняться непосредственно монтажом

Разберём пошагово действия при монтажных работах.

Подготовка к установке

В процессе подготовки к монтажу необходимо определиться с местом установки оборудования, вымерять расстояния до плиты, вентиляции и электрической розетки, наметить трассу прокладки трубы воздуховода (актуально только для прямоточных систем). Прокладывать воздуховод нужно таким образом, чтобы его длина была минимальной. После промеров и расчётов понадобится собрать все необходимые для работ инструменты и материалы. Состав комплекта может отличаться для различных моделей и условий монтажа, но обычно в него входит следующее:

• трубы воздуховода (только для прямоточных или комбинированных систем);
• крепёжные элементы (шурупы, хомуты и т.д.);
• герметик;
• перфоратор, шуруповёрт;
• рулетка, уровень, маркер.

Установка оборудования

Для начала необходимо произвести разметку, обозначить места, где будут установлены крепёжные элементы. Обычно данный процесс описывается в инструкции, что входит в комплект поставки оборудования. Нередко там же прилагается и шаблон, который существенно упрощает процесс разметки. После предварительной разметки можно устанавливать вытяжку.

При монтаже устройства в квартире необходимо, прежде всего, ориентироваться на информацию в инструкции от производителя. Как правило, процесс монтажа несложен. Сначала в отмеченных местах высверливаются отверстия под крепёжные элементы, затем устанавливается крепёж, после чего можно повесить вытяжку над газовой плитой или электроплитой. Модели встраиваемого типа собираются непосредственно в элементе кухонного гарнитура, обычно в специальном отсеке, в шкафу. После сборки шкаф устанавливают на место. Иногда монтаж ведётся в уже установленной мебели, всё зависит от конкретных условий.

Подвод к вентиляции

В качестве воздуховода используются трубы из гофрированного алюминия или же пластиковые трубы. Гофрированные недороги, их проще монтировать, но при этом они довольно быстро загрязняются, причём очистить от грязи гофрированную поверхность совсем непросто. Впрочем, такие трубы можно поместить в короб. Пластиковые трубы обладают гладкой поверхностью, которую легко очищать от пыли и прочих наслоений. К тому же такие воздуховоды меньше шумят.

Установка воздуховодов осуществляется после установки основного оборудования. При прокладке воздуховода желательно обеспечить наименьшее количество его изгибов и наименьшую его длину. Стык трубы с вентиляционным отверстием при необходимости герметизируется силиконовым герметиком, но чаще применяются крепёжные элементы-защёлки.

Выполнение сверлильных работ

С помощью перфоратора следует произвести отверстия на предварительно размеченных местах. Также следует сделать и отверстия под крепление решетки. Для выполнения работ по креплению вытяжки потребуется сверло диаметром 8 мм. Готовое отверстие «заколачивается» дюбелем 50-кой, в который и вкручиваются саморезы 50 мм. Для крепления решетки используется сверло меньшим диаметром, и, соответственно, меньшие крепежные элементы: 6-миллиметровые будут в самый раз. После установки крепежных элементов выполняется фиксация самой решетки. Как правило, вентиляционная решетка фиксируется с помощью четырех саморезов.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.

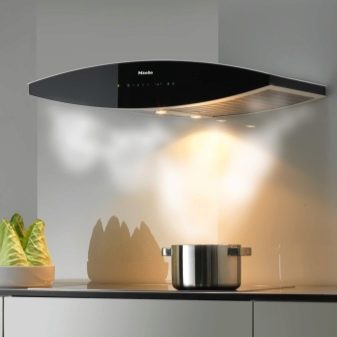

3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.

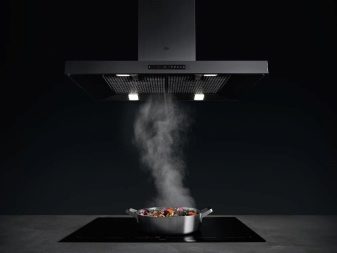

4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Save

На каком расстоянии должна устанавливаться вытяжка

Санитарная норма и технический паспорт на оборудование определяют расстояние от газовой плиты до вытяжки – минимум 65 см. Это норматив завода-изготовителя. Максимальное расстояние от газовой плиты до шкафа со встроенной вентиляцией – 85 см, при этом оно носит рекомендательный характер. Его можно увеличить, поставив более мощное оборудование, и тем самым обеспечить полную очистку воздуха.

Рекомендуемые дистанции

Минимальное расстояние от вытяжки до плиты с электрическими горелками, без открытого пламени, меньше на 5 см. Способ фильтрации: рециркуляция или с выводом в вентиляцию, на установленные нормы нижней горизонтали это не влияет.

Встроенные горизонтальные модели устанавливаются на расстоянии, какое предусмотрено для настенных и подвесных моделей, а именно: от электроплит – минимум 60 см, от газовых – 65 см.

Схема расположения воздушного фильтра по нормам

Необходимо учесть

Чтобы правильно рассчитать расстояние от варочной панели до воздухозаборника, необходимо учесть:

• мощность;
• тип оборудования;
• расположение воздухозаборной плоскости – наклонное или горизонтальное;
• вид печки;
• рост хозяйки.

На каком расстоянии вешать над плитой воздушный фильтр для кухни, зависит от мощности вытяжки. При установке маломощных моделей циркуляционного типа выдерживают минимально допустимую дистанцию. Они подходят для кухни до 10 м2.

Основные нормы и правила

Каминные вытяжки можно подвесить выше, чем рекомендуют нормы. Такие модели отличаются большой площадью забора воздуха, высокой производительностью и мощностью. Они имеют 4 вентилятора, которые прогоняют воздушный поток через фильтры и выводят его в вытяжной канал. При этом очистка кухни любого размера и совмещенной с ней столовой осуществляется качественно. Не только над печкой, но и со всего помещения воздух с копотью, жиром и паром выводится в вытяжную систему.

Установки рециркуляционного типа фильтруют воздушные массы и возвращают их в очищенном виде обратно в кухню. Они подходят для небольших помещений, в которых трудно обеспечить приток воздуха извне. На самом деле, на фильтрах остаются только механические примеси и вода. Углекислый газ возвращается обратно. Уровень кислорода в воздухе остается низким.

Перед выбором модели воздушного фильтра следует учесть размеры кухни. Также необходимо правильно определить его местоположение

При этом важно, на каком расстоянии от плиты устанавливается оборудование для вентиляции. Мощность устройства определяется объемом воздуха в комнате, где оно установлено

Варианты и нормативы

Расположение нижней горизонтали устройства подбирается минимальное для имеющейся варочной панели.

Объем большого помещения требует мощного оборудования. Устройство вентиляции на кухне вешается на максимальном удалении от поверхности печки, рекомендованном в техническом паспорте данной модели.

Нормативные размеры

Для удобства пользования оборудованием установка вытяжки на кухне производится с учетом роста хозяйки. Передний край панели не должен касаться головы, когда человек наклоняется над готовящейся на плите едой. Не стоит и очень высоко вешать вытяжку над плитой, достаточно на уровне поднятой полусогнутой руки. Во время приготовления пищи можно легко, не отвлекаясь, переключать режимы вентиляции.

Специалисты по эргономике рекомендуют располагать вытяжку с учетом роста того, кто больше всех стоит возле плиты. Они рассчитали наиболее удобный размер фильтрующего устройства от пола нижней панели на расстоянии: рост человека минус 35 см. Не следует нарушать нормы, установленные ГОСТом, они основаны на безопасной работе оборудования.

Смотрите ниже полезное видео на данную тему.

Типы вытяжек

Существуют четыре основных типа кухонных вытяжных шкафов:

1. Настенные вытяжные шкафы;
2. Островные вытяжки;
3. Встраиваемые конструкции;
4. Настольные устройства.

Первый тип имеет вид зонта с трубой, который закрепляют на стене там, где его хорошо видно. Поэтому дизайн его должен подходить к интерьеру кухни. Внешне он очень напоминают дымоход от камина.

Устройства островного типа чаще всего крепят к потолку. Их применяют в том случае, если интерьер кухни продуман так, что плита находится по центру помещения. Данная модель работает только в одном режиме, по принципу отвода воздуха.

Встраиваемые приборы помещают внутрь шкафов. Они скрыты от глаз, поэтому их можно не отделывать слишком тщательно. Их технические характеристики не хуже, чем у других моделей, но стоят они немного дешевле.

Расчёты высоты установки вытяжки

Настольные конструкции встраивают в саму варочную панель. Они выглядят как еще одна секция панели. Из-за того, что данная модель находится в непосредственной близости от источника грязного воздуха, качество очистки обычно на высоте.

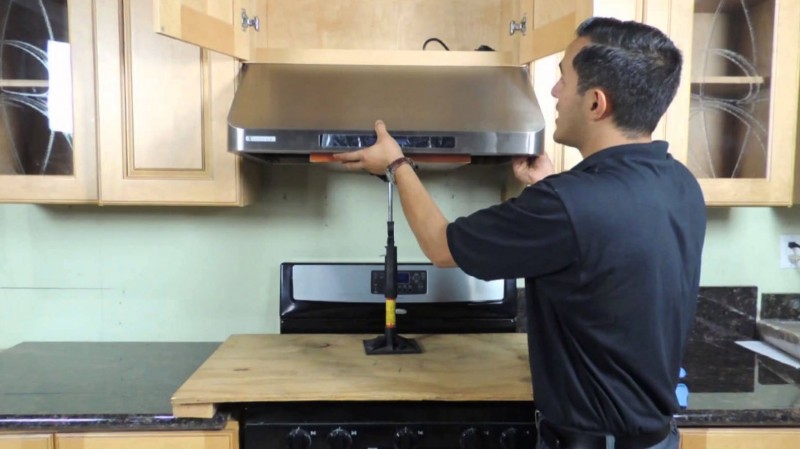

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

• Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
• Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
• Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
• Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
• Размечается место крепления конструкции.

• компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
• Перфоратором просверливаются отверстия под фиксаторы вытяжки.
• Вкручиваются шурупы.
• Пользуясь уровнем, проверяется горизонтальность монтажа.
• Навешивается вытяжка (без короба).
• Соединяется с вытяжной трубой, соединенной с каналом.
• Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
• Проводится пробный пуск технического устройства во всех режимах.
• При нормальной работе на заключительном этапе закрепляется короб.

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

• встроенного типа – вся установка маскируется в подвесном шкафу;
• каминного и купольного вида – конструкции фиксируются на стене;
• островная модель – компонуется на потолочине;
• угловая вытяжка – ставится в углу;
• плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

• Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
• Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.
